Valahol az épület mennyezetén egy vezeték nélküli hozzáférési ponthoz hálózati kapcsolatra és áramforrásra is szüksége van -, de a legközelebbi konnektor két szobával arrébb van. A dedikált elektromos vezetékek működtetése felborítaná a költségvetést. Pontosan ezt a problémát oldja meg a PoE befecskendező: egyetlen Ethernet-kábelre egyesíti az adatokat és az elektromos áramot. És amikor ez a kábel visszacsatlakozik egy üvegszálas gerinchálózathoz, - ahogy a legtöbb modern kereskedelmi hálózatban - teszi, a hosszú távú-száloptikai és utolsó-mérföldes PoE kombinációja a ma elérhető egyik legrugalmasabb telepítési architektúrát hozza létre.
Mi is pontosan a PoE befecskendező?
A PoE befecskendező, amelyet középtávú vagy PoE adapternek is neveznek, egy szabványos Ethernet-kábelbe helyezi az elektromos áramot. Az IEEE 802.3af, 802.3at és 802.3bt szabványok által szabályozott, egy nem-PoE hálózati kapcsoló és egy olyan tápellátású eszköz (PD) között helyezkedik el, mint az IP-kamera, VoIP-telefon vagy vezeték nélküli hozzáférési pont. Két bemenetet fogad - Ethernet adatot a kapcsolóról és váltóáramú tápellátást a fali aljzatról -, majd egyetlen kábelt ad ki, amely tápellátást és adatot is szállít a végponthoz.
Több millió örökölt Ethernet-kapcsoló marad szolgálatban. Mindet PoE{1}}kompatibilis modellekre cserélni pazarlás lenne. A PoE befecskendező a költségek töredékéért hidalja át a szakadékot, meghosszabbítja a meglévő berendezések élettartamát, miközben lehetővé teszi a modern tápellátású eszközök használatát.

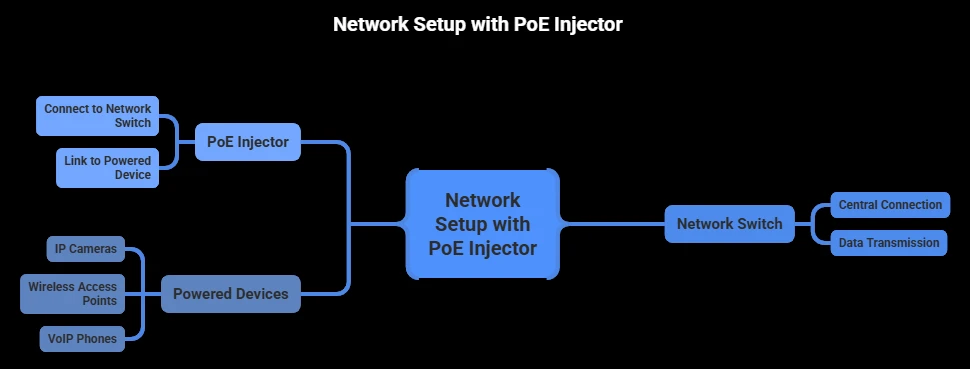

Hogyan működik a PoE befecskendező
Egy tipikus PoE befecskendező két RJ45 Ethernet porttal rendelkezik:Adatok be(csatlakozik az upstream switch-hez vagy routerhez) ésPoE/Data Out(csatlakozik a tápellátást biztosító készülékhez). Egy harmadik csatlakozás - a váltóáramú tápkábel - egy szabványos fali aljzatba csatlakozik.
Az AC{0}}DC-{1}}alakító belsőleg szabályozott egyenárammá alakítja át a fali konnektorból származó tápfeszültséget, a szabványoknak megfelelő modellek esetében általában 48–57 V. Ez az egyenáram egyesül a kimenő kábelen lévő Ethernet adatjellel. A távoli árammal ellátott eszköz belsőleg választja el a tápellátást az adatoktól, és mindegyiket a megfelelő célra használja.
Az áramellátás megkezdése előtt az IEEE{0}}kompatibilis injektorok akézfogási folyamat: az injektor egy alacsony-feszültségű szondát küld le a kábelen, és ha egy PoE-kompatibilis eszköz a megfelelő aláírással válaszol, a kettő pontos wattban egyeztet. Csak a sikeres tárgyalás után áramlik a hatalom. Az érvényes válasz hiánya azt jelenti, hogy az injektort - nem hagyja el áram, ami megvédi a nem-PoE berendezést a véletlen sérülésektől.
Aktív vs. passzív PoE befecskendezők
Ez a különbségtétel jelentheti a különbséget a biztonságos telepítés és a sült készülék között. Anaktív PoE befecskendezőmegfelel az IEEE 802.3af/at/bt szabványoknak: kézfogást biztosít, egyezteti a feszültséget, és a csatlakoztatott eszköz igényeihez igazítja a szállítást. Az aktív befecskendezők a professzionális-minőségű választás.
A passzív PoE befecskendezőkihagyja az egészet. Rögzített feszültséget - nyom, általában 24 V vagy 48 V -, függetlenül attól, hogy mi van a másik végén. Nincs kézfogás, nincs tárgyalás, nincs biztonsági háló. Ha egy 24 V-os eszközt csatlakoztat egy 48 V-os passzív injektorhoz, az maradandó károsodást okoz. A passzív modellek továbbra is feszültség-megfelelő hardverrel{10}}kiszolgálják a költségvetési telepítéseket, de minden csatlakozás előtt manuális ellenőrzést igényelnek.
PoE szabványok egy pillantásra
Ahelyett, hogy sűrű specifikációs dokumentumokban gázolna, használja ezt az összehasonlítást, hogy a megfelelő szabványt illessze eszközeihez:
| Standard | Közös név | Maximális teljesítmény (forrás) | Elérhető a Készüléken | Tipikus eszközök |
|---|---|---|---|---|
| IEEE 802.3af | PoE | 15.4W | ~12.95W | Alapvető IP telefonok, statikus kamerák, egyszerű szenzorok |
| IEEE 802.3at | PoE+ | 30W | ~25.5W | PTZ kamerák, kettős{0}}rádió hozzáférési pontok, kis kijelzők |
| IEEE 802.3bt Type 3 | PoE++ | 60W | ~51W | Videokonferencia-egységek, több{0}rádiós hozzáférési pontok, LED-panelek |
| IEEE 802.3bt Type 4 | PoE++ | 90W | ~71W | Vékony kliensek, POS terminálok, digitális jelzések, laptopok |
Az "Elérhető az eszközön" oszlop a legfontosabb az injektor méretének meghatározásakor. Az áram hőként oszlik el a kábel mentén - körülbelül 15–20%-os veszteség egy teljes 100 méteres futás során minőségi rézkábelezéssel. Mindig egyezzen meg vagy haladja meg az eszköz tényleges húzását, ne csak a szabvány címkéjét.
Lépésről--Lépésről: PoE-injektor telepítése
A következő útmutató IP-biztonsági kamerát használ, de a folyamat minden PoE{0}}alapú eszközre vonatkozik. Nincs szükség szoftverkonfigurációra - A PoE befecskendezők plug--and-play hardverek.
Lépés 1 - próbapadi-első lépés.Csatlakoztassa a kamerát, az injektort, és kapcsoljon be egy munkaasztalt. Győződjön meg arról, hogy a kamera be van kapcsolva, megkapja az IP-címet, és streamel egy videót. Konfigurálja az összes beállítást, miközben a berendezés karnyújtásnyira van.
2 -. lépés Helyezze el az injektort.Helyezze a kapcsoló közelébe -, hozzá kell férnie egy hálózati aljzathoz és egy rövid Ethernet-kapcsolathoz a kapcsolóporthoz.
3 - lépés Csatlakoztassa az adatbevitelt.Fuss egy Cat5e, Cat6 vagy Cat6a kábelt a kapcsolótól az injektor Data In portjához. A megfelelő választáspatch kábel kategóriabiztosítja mind az adatok integritását, mind a megfelelő energiaellátást.
4 - lépés Csatlakoztassa a tápellátást.Vezessen egy második Ethernet-kábelt a PoE/Data Out porttól a kamera Ethernet-csatlakozójáig. Maximális kábelhossz: 100 méter (328 láb) IEEE specifikációnként.
5 - lépés Kapcsolja be.Dugja be az injektor AC kábelét a fali aljzatba. A kézfogás automatikusan megtörténik - a fényképezőgépnek másodperceken belül be kell kapcsolnia.
6 -. lépés Szerelje fel és ellenőrizze.Telepítse véglegesen a kamerát, ellenőrizze a videofelvételt, és ellenőrizze, hogy a felvétel aktív-e.
A Fiber és a PoE áthidalása: ahol a hosszú{0}}távolság utolsó-mérföld
Itt tér át a beszélgetés az általános PoE-tanácsadásról a ténylegesen skálázható architektúrára. A réz Ethernet maximum 100 méteren működik. Az optikai kábelek kilométereken keresztül továbbítják a jeleket romlás nélkül. A több épületet vagy kültéri területeket átívelő hálózatokban az üvegszál kezeli a gerincet, míg a réz az utolsó szegmenst a végpontokhoz szállítja. A PoE befecskendező pontosan azon a szál--réz átmeneti ponton helyezkedik el, így ez az egyik stratégiailag legfontosabb eszköz a hibrid hálózatban.
Az alábbi táblázat bemutatja, hogy ez a hibrid architektúra miért jobb teljesítményt nyújt a tiszta réznél:
| Paraméter | Réz-Csak hálózat | Fiber gerinc + PoE utolsó-mérföld |
|---|---|---|
| Maximális átviteli távolság | 100 m szegmensenként | Kilométer (szál) + 100 m (réz) |
| Sávszélesség kapacitás | 1-10 Gbps jellemző | 10–100 Gbps az optikai gerinchálózaton |
| EMI-érzékenység | Magas (a réz olyan,-mint az antenna) | Nulla a szálszegmenseken |
| Méretezhetőség | A kábel hossza korlátozza | A PLC-elosztók több tucat végpontra teszik lehetővé az elágazást |
| Erőátvitel | PoE minden szegmensben | PoE csak réz utolsó{0}}mérföldön (hatékonyabb) |
Fizikailag hol helyezkedik el a PoE befecskendező ezekben a hálózatokban? Pont azon a ponton, ahol a szálból réz lesz. FTTP telepítés esetén az optikai jel a precízen lezárt szálon keresztül érkezikszáloptikai csatlakozókmédiakonverternél vagy ONT-nél. Az Ethernet-kimenet közvetlenül a PoE-befecskendezőbe táplálkozik, amely a kamerákat, hozzáférési pontokat vagy telefonokat táplálja anélkül, hogy bármilyen végponton további elektromos kábelezés lenne.
Ugyanez a logika érvényes a léptékben is. Ha egyetlen üvegszálas fővonal több bérlőt szolgál ki - szétosztvaszáloptikai PLC elosztókkülön sorokba - minden helyiség saját ONT-t, saját Ethernet-átadást és saját PoE befecskendezőt kap, amely a helyi eszközöket táplálja. A befecskendező szerepe soha nem változik: áthidalja a csak adat-Ethernet feedet és egy olyan eszközt, amelynek adatra és áramra is szüksége van.
A felszerelési állványokon belül a minta kisebb fizikai léptékben ismétlődik. A technikusok átvezetik a szálatszáloptikai csatlakozódobozokés patch paneleket, majd használjaszáloptikai adaptereka fővezetékek és az elosztó összeköttetések összekötésére. Miután a jel rézre változik a javítópanel kimenetén, a PoE befecskendező egység tápellátást ad bizonyos portokhoz - nincs szükség teljes PoE-kapcsoló frissítésére.
A hiányzó láncszem: PoE Fibre Media Converterek
Egy szabványos médiakonverter az optikai jeleket elektromos Ethernet jelekké alakítja át és fordítva -, dePoE szálas média konverteregy lépéssel tovább megy. A szálas-réz-konverziót és a PoE-befecskendezést egyetlen eszközben egyesíti, így nincs szükség külön PoE-injektorra.
Ez a valós{0}}telepítéseknél számít. Gondoljon egy parkolóházra, ahol az IP-kamerák 500 méterre helyezkednek el a legközelebbi hálózati szekrénytől. A réz nem tudja elérni ezt a távolságot. A garázs bejáratánál található PoE üvegszálas médiakonverter fogadja a bejövő szálas vonalat, és egy PoE{5}}kompatibilis Ethernet-kapcsolatot közvetlenül a kamerára bocsát ki. Egy eszköz, egy kábel a kamerához, nincs konnektor a kamera helyén.
A PoE üvegszálas médiaátalakítók értékelésekor ellenőrizze a PoE szabványt (802.3af/at/bt), ellenőrizze az optikai szál típusát (egy-módusú és többmódusú), és a csatlakozó típusát igazítsa az infrastruktúrához. A minőség aszáloptikai patch kábelezen az átadási ponton közvetlenül befolyásolja a jel minőségét és a hosszú távú -megbízhatóságot.
PoE befecskendező vs. PoE kapcsoló: melyikre van szüksége?
A PoE-kapcsoló minden portjába beépített PoE-t (-) beépített tápellátás és adatszolgáltatás további hardver nélkül. Ez ideálissá teszi, ha a legtöbb csatlakoztatott eszköznek PoE-re van szüksége. De ez azt is jelenti, hogy ki kell cserélni a meglévő nem-PoE-kapcsolót, ami magasabb előzetes költséggel jár, és szükségtelen lehet, ha csak néhány eszköz igényel áramot.
A PoE befecskendező egy portonként ad PoE képességet. Egyetlen IP-kamerát kell táplálnia a raktár bejáratánál? Az egyportos PoE befecskendező ezt 15–30 dollárért kezeli anélkül, hogy hozzáérne a hálózat többi részéhez. Néhány vezeték nélküli hozzáférési pontot hozzáad egy kis irodához? A több-portos gigabites PoE befecskendező (4 vagy 8 port) lefedi a munkát, miközben megőrzi a meglévő switch-befektetését. A kiegyenlítési pont általában 8–12 PoE-eszköz körül érkezik - ezen túlmenően, a dedikált PoE-kapcsoló általában költséghatékonyabb-és könnyebben kezelhető.
Mit kell figyelembe venni vásárlás előtt
Három tényező vezet minden vásárláshoz. Első,eszközök száma: egy portos PoE befecskendező egy kamerát vagy AP-t kezel; A több-portos modellek nagyobb telepítéseket szolgálnak ki. Második,teljesítmény költségvetés: számolja össze az összes eszköz teljesítményét, és válassza ki a teljes fogyasztást meghaladó modellt. Egy alap IP kamera 8–12 W-ot húz; a fűtővel ellátott PTZ kamera 50 W-ot is igényelhet+. Harmadszor,sebesség és feszültség: Az IEEE 802.3af/at/bt eszközök 48 V-on szabványosulnak, és automatikusan egyeztetnek, de a régebbi berendezések 12 V-ra vagy 24 V-ra számíthatnak. Győződjön meg arról is, hogy a gigabites átviteli sebesség - egy gigabites PoE befecskendező megakadályozza a szűk keresztmetszetek kialakulását a nagy-sávszélességű végpontoknál, például a több-megapixeles kameráknál vagy a Wi-Fi 6 hozzáférési pontoknál.
Biztonság, kábelminőség és megbízhatóság
Az IEEE{0}}kompatibilis PoE befecskendezők a hálózatépítés legbiztonságosabb tápegységei közé tartoznak. A kézfogási mechanizmus elektromosan inert állapotban tartja a portokat, amíg érvényes PoE-aláírást nem észlel, - nincs kockázata a véletlenül csatlakoztatott nem-PoE-berendezéseknek.
A kritikus fontosságú -telepítéseknél csatlakoztassa a PoE befecskendezőt egy szünetmentes tápegységhez (UPS). Mivel a PoE-eszközök a hálózati berendezéseken keresztül kapják az áramot, az injektoron lévő UPS egyidejűleg minden csatlakoztatott végponthoz akkumulátoros tartalékot biztosít.
A kábel minősége több figyelmet érdemel, mint általában. Mindig használjon Cat5e vagy magasabb besorolású tömör-réz Ethernet-kábelt. A réz-bevonatú alumínium (CCA) kábelek olcsóbbak, de nagyobb elektromos ellenállást mutatnak, - nagyobb veszteséget, több hőt és valódi tűzveszélyt jelentenek a 60–90 W teljesítményű PoE++ rendszerekben. Akár dolgozikszáloptikai hálózati adapterekvagy réz végpontokon, az anyagminőség minden végponton meghatározza a hosszú távú megbízhatóságot.
Gyakran Ismételt Kérdések
K: A PoE-befecskendező károsíthatja a nem{0}}PoE-eszközöket?
V: Nem. Az IEEE 802.3af/at/bt kompatibilis befecskendezők kézfogást hajtanak végre, mielőtt áramot küldenek. Az érvényes PoE aláírás hiánya azt jelenti, hogy nincs áramellátás. Az észlelés során használt szondafeszültség ártalmatlan.
K: Használhatok PoE befecskendezőt PoE kapcsolóval?
V: Megteheti, de ez felesleges. A PoE kapcsolók már a portokon keresztül látják el az áramot, és az injektor egymásra helyezése tárgyalási konfliktusokat okozhat. Útmutatásért lásd a fenti PoE befecskendező és PoE kapcsoló című részt.
K: Milyen messzire képes egy PoE befecskendező áramot küldeni?
V: Legfeljebb 100 méter (328 láb) IEEE specifikációnként. Ezen a távolságon túl használjon PoE-bővítőket, vagy váltson optikai gerinchálózatra, médiakonverterrel a távoli végén.
K: Mi a különbség a PoE-injektor és a PoE-elosztó között?
V: A PoE befecskendező tápfeszültséggel látja el az Ethernet-kábelt. A PoE-elosztó az ellenkezőjét - teszi, és két kimenetre választja el a tápellátást és az adatokat a bejövő PoE-kábeltől: szabványos Ethernet és külön egyenáramú tápkábel a nem-PoE-eszközökhöz.
K: A PoE befecskendező befolyásolja a hálózati sebességet?
V: Nem. A gigabites PoE injektor teljes 1 Gbps vonalsebességgel, nulla mérhető késleltetéssel továbbítja az adatokat. Mindig ellenőrizze a gigabites támogatást a befecskendező adatlapján - a régebbi vagy kedvező árú modellek 100 Mb/s-ra korlátozódhatnak, ami szűk keresztmetszetet jelenthet a modern eszközökön.
