Nagy-sűrűségű optikai kábelezés szerverszobákhoz, vállalati hálózatokhoz és felhő infrastruktúrához
Az Evolux passzív csatlakozást biztosít adatközponti üvegszálas kábelezési projektekhez, beleértve az LC patch kábeleket, MPO/MTP kábelszerelvényeket, OM3 és OM4 többmódusú kábeleket, OS2 egymódusú-kábeleket, száladaptereket és pigtaileket. A kínálat magában foglalja a berendezések javítását, a szekrénykapcsolatokat, a gerincvezetékeket, a kitörési átmeneteket és a strukturált kábelezést, kiegészítést és változtatást. Az adatközpontok üzemeltetői, a hálózati integrátorok, a kábelezési vállalkozók és a forgalmazók szabványos termékeket vásárolhatnak, mintákat kérhetnek, vagy projekt-BOM-ot készíthetnek kis-kötegelt és tömeges gyártáshoz. Az adatközponti szálkábelek gyártójaként és az OEM optikai kábel-összeállítás beszállítójaként az Evolux áttekintheti a csatlakozókombinációkat, a szálas módot, a fényezést, a hosszt, a burkolatot, a színt, a címkézést és a csomagolást. A nagy-sűrűségű MPO/MTP kábelezési megoldást tervező vásárlóknak meg kell adniuk az adó-vevő interfészt, a szálak számát, a nemet és a polaritást az ajánlatkéréssel együtt.
Adatközponti üvegszálas kábelezési termékek ellenőrizhető specifikációkkal
Az alábbi termékkártyákon az Evolux termékoldalain közzétett nevek, opciók és számértékek szerepelnek. A végső árajánlatoknak meg kell határozniuk a kiválasztott veszteségfokozatot, a csatlakozóleképezést és a kábelszerkezetet, mivel nem minden lehetőség vonatkozik minden összeállításra.

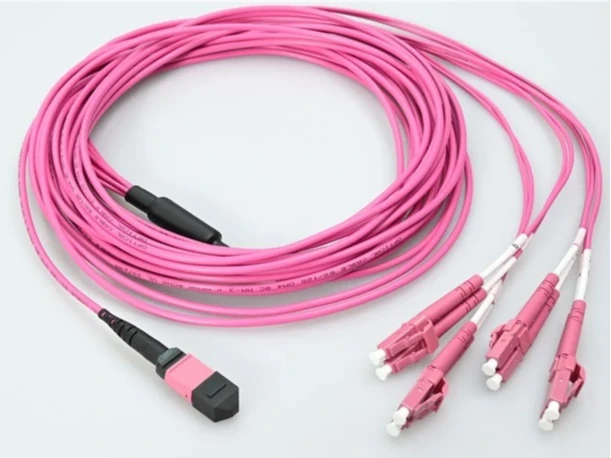

MTP anya 4 × LC UPC Duplexhez, 8 szálas OM4
- OM4 50/125 µm; 850/1300 nm
- MTP IL 0,35 dB max; LC IL Kisebb vagy egyenlő, mint 0,2 dB
- 3,0 mm-es OFNP kábel; 150 m 40/100G és 850 nm mellett

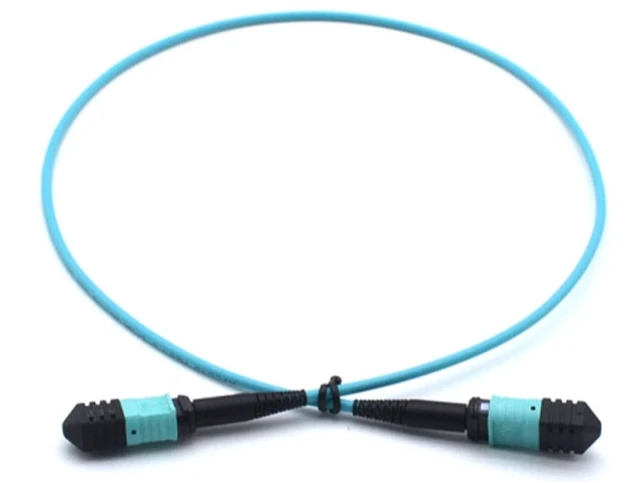

MPO/MPO-OM3-12F-3,0MM-LSZH-1M
- 12 szálas OM3 szerelvény
- 3,0 mm-es LSZH kábel; közzétett 1 m-es konfiguráció
- MM alacsony-veszteség IL: jellemző<0.30 dB; max <0.5 dB

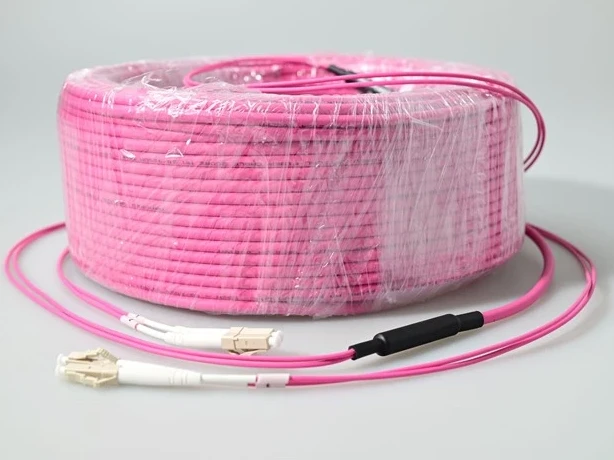

LC-LC OM4 multimódusú duplex patch kábel
- 1,25 mm-es kis-form-tényezős érvéghüvely
- IEC 61754-20 csatlakozó interfész
- Felszálló, csatlakozó és testreszabott kábelopciók szerepelnek
LC UPC OM3 Uniboot többmódú patch kábel
- OM3 lézer-optimalizált 50/125 µm-es szál
- A 10G 850 nm-en akár 300 m-t is elérhet
- OFNR és OFNP; szabványos hosszúságok 0,5 m és 30 m között
Személyre szabott LC/UPC egymódú{0}}patch kábel
- 9/125 µm egy-módú opció
- IL kisebb vagy egyenlő, mint 0,30 dB IEC, C fokozat; Kisebb vagy egyenlő, mint 0,15 dB IEC, B fokozat
- 0,9/2,0/3,0 mm; PVC, LSZH vagy OFNP
MTP/MPO adapter illesztőhüvellyel
- Beillesztési veszteség 0,2 dB max
- Minimum 1000 párzási ciklus
- Karimás/karima nélküli; szimplex/duplex; RoHS kijelentette

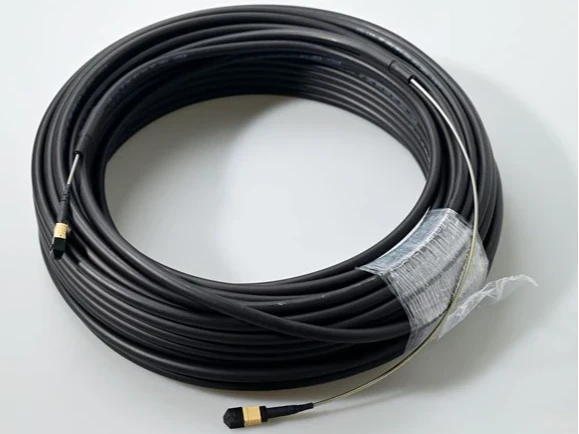

MPO/MTP Armored Fiber Optic Patch kábel
- OS2, OM3 vagy OM4; 8, 12, 24, 48, 72 vagy 144 szál
- Spirális rozsdamentes{0}}acél szalagpáncél
- IEC 61754-7 és TIA 604-5
LC/LC duplex multimódusú adapter
- LC adapter típusa; duplex test
- UPC polírozó felület
- Multimód; nincs-karima konfiguráció

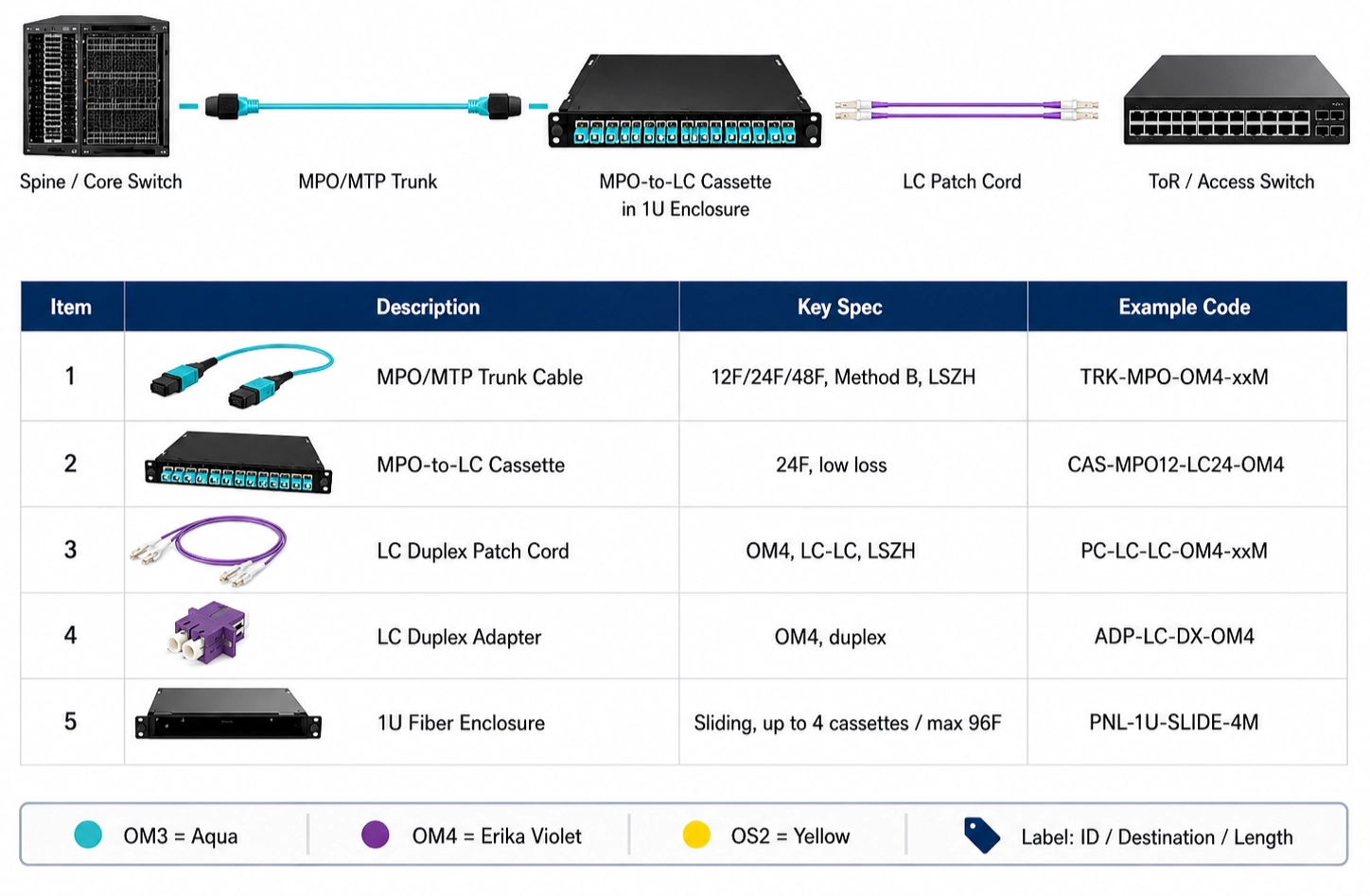

Nagy-sűrűségű adatközponti optikai kábelezési architektúra kapcsolati szerepkör szerint
A hasznos strukturált kábelezési terv a csatlakozási pontokkal kezdődik, nem pedig egy általános kábellistával. Minden szakaszban térképezze fel a berendezés interfészét és a javítási módszert, majd rendelje hozzá a csatlakozó nemét, polaritását, szálminőségét és köpenyét a teljes csatornához.
Szerver vagy tárhely
Erősítse meg az LC duplex vagy közvetlen MPO/MTP adó-vevő interfészt és a szükséges szálminőséget.
01
ToR / EoR kapcsoló
Használjon LC-foltozást a duplex portokhoz vagy MPO/MTP-kitörést a párhuzamos-duplex konverzióhoz{1}}.
02
Rack Patch Field
Illessze az LC duplex vagy MPO/MTP adaptereket a vevő -meghatározott panel vagy kazetta alapterületéhez.
03
Sor / gerinc törzs
Az előre lezárt MPO/MTP szerelvények konszolidálják a szálakat, és csökkentik a terepi lezárási munkát.
04
MDA / Cross{0}}Connect
Őrizze meg a címkézést, a polaritást és a veszteség{0}}költségkeretet a strukturált kábelezési útvonalon.
05
| Projekt állapota | Javasolt kábelezési irány | A vásárlónak meg kell erősítenie | Releváns Evolux hatókör |
|---|---|---|---|
| Duplex berendezések javítása | LC-–-LC duplex vagy uniboot kábel | Szálminőség, fényezés, hossz, kabát, portó címkézés | OM3/OM4 többmódusú és 9/125 µm-es egymódusú LC-egységek |
| Párhuzamos gerinc | MPO/MTP törzs | 8/12/24-szálas kialakítás, nem, polaritás, kulcs orientáció, veszteségi osztály | MPO/MTP szerelvények OS2, OM3 és OM4 konfigurációkban |
| Párhuzamos-a-duplex migráció | MTP/MPO{0}}–-LC kitörés | Adó-vevő leképezés, LC párok sorrendje, nem és teljes csatornavesztés | 8 szálas OM4 MTP anya és négy LC UPC duplex egység |
| Nagy-forgalom vagy kitett útvonal | Páncélozott több{0}}szálas szerelvény | Szálak száma, kábelgeometria, útvonalkorlátok és kanyarszabályozás | Spirális rozsdamentes{0}}acél páncélozott MPO/MTP opciók |
| Panel vagy kazettás csatolás | LC vagy MPO/MTP adapter | A lábnyom, a karima, a billentyű tájolása, a mód és a polírozás kompatibilitása | LC duplex és MTP/MPO karimás vagy karima nélküli adapterek |
MPO/MTP adatközpont optikai kábelezése kompakt trönkekhez és kitörési kapcsolatokhoz
Az Evolux közzétett termékcsaládja támogatja a két praktikus MPO/MTP szerepet egy strukturált rendszerben:több-szálas trunking az elosztási pontok közöttés kitörő szerelvények, amelyek duplex csatlakozókat biztosítanak a berendezésekhez.
8 szál → 4 LC duplex pár
A kitörési teljesítmény mindkét csatlakozótípusnál meg van adva
A 8-szálas OM4 szerelvény MTP anyacsatlakozót és négy LC UPC duplex végét használ. A közzétett határértékei elválasztják a 0,35 dB maximális beillesztési veszteség melletti MTP interfészt a 0,2 dB vagy annál kisebb LC interfésztől, így a vevő minden kapcsolatot a csatornaveszteség költségvetésébe helyezhet ahelyett, hogy egyetlen meghatározatlan "alacsony veszteségű" követelésre hagyatkozna.
8–144 rost megjelent
A szabványos és páncélozott konstrukciók különböző útvonalakat céloznak meg
A szabványos MPO/MPO-OM3-12F-3.0MM-LSZH-1M termék kompakt beltéri csatornákhoz alkalmas, míg a páncélozott MPO/MTP termékcsalád spirális rozsdamentes acél szalagot ad hozzá.A páncélzatot a mechanikai expozícióhoz kell kiválasztani; nem helyettesíti a hajlítás-szabályozás, a csatlakozó elvesztésének, a polaritás vagy a panel kompatibilitás ellenőrzésének szükségességét.
LC adatközpont szálkábelezés sűrű kapcsolókhoz és szerverfoltozáshoz
Az LC-szerelvények illeszkednek a berendezések portjaihoz és patch mezőihez, ahol minden kapcsolat duplex adás-vételi párost használ. Az 1,25 mm-es LC érvéghüvelykisebb interfészt biztosít, mint az SC, míg az uniboot konstrukció csökkenti a sűrű rack-en keresztül vezetett kábeltestek számát.
OM3: 10G 300 m-ig 850 nm-en
Használja az OM3-at ott, ahol az adó-vevő és elérési út támogatja
A közzétett LC UPC OM3 uniboot kábel lézer-optimalizált 50/125 µm-es szálat használ, és OFNR és OFNP változatban kapható. Az Evolux szabványos hosszokat sorol fel 0,5 m és 30 m között, és elfogadja az egyéni hosszúságokat is, lehetővé téve a BOM-nak, hogy szabályozza a huroktöbbletet ahelyett, hogy minden állványpozícióhoz egy hosszúságot használna.
OM4 vagy 9/125 µm egy-mód
Válasszon szálas minőséget az optikából, ne csak színt
Az LC portfólió egyOM4 multimódusú duplex termékés testreszabható 9/125 µm-es egymódusú szerelvények PVC, LSZH vagy OFNP kábel opciókkal. A kabát színe támogathatja az azonosítást, de a vásárlási specifikációban kifejezetten fel kell tüntetni a szálas módot, a fényezést, a kabát minősítését és a mért IL/RL követelményeket.
Veszteség-Költségkeret-, polaritás- és interfészvezérlők adatközponti optikai kábelezéshez
Az előre{0}}lefejezett összeállítást az összes linkattribútum közötti megállapodás teszi telepíthetővé. Ezeket az ellenőrzéseket a jóváhagyott rajzon vagy anyagjegyzéken kell megoldani a gyártás előtt.
Optikai veszteség költségvetése
Adja hozzá a megadott csatlakozó- és adapterveszteségeket minden társított párnál, valamint a szálcsillapítást és a tervezési tartalékot. Kérje az IL/RL jelentésformátumot az árajánlattal együtt.
MPO/MTP polaritás
Határozza meg a végét-végig-végig terjedő száltérképet és kulcstájolást. Az „MPO/MTP-kompatibilis” önmagában nem azonosítja, hogy a csatorna megőrzi-e az adási és vételi útvonalakat.
Csatlakozó neme
Az adó-vevők, fővonalak, adapterek és kazetták rögzített és fel nem rögzített interfészeinek feltérképezése. Két tüskés csatlakozót nem lehet megfelelően csatlakoztatni.
Szálas minőség és optika
Párosítsa az OM3-at, OM4-et vagy OS2-t a hullámhosszhoz, adatsebességhez és eléréshez az adó-vevő adatlapján. Ne cserélje ki a szálminőséget a csatorna újraellenőrzése nélkül.
Kabát és ösvény
Állítsa be az LSZH, OFNR, OFNP vagy egyéb szükséges konstrukciót, a kábelátmérővel, vezetési környezettel és mechanikai védelmi igényekkel együtt.
Azonosítási terv
Adja meg a port elnevezési konvenciót, a végcímkéket, a burkolat vagy a csomagtartó színét, a hosszütemezést és a telepítési sorrendhez szükséges csomagolási csoportokat.
Küldje el a teljes passzívszálas kábelezési anyagjegyzéket felülvizsgálatra
A beszerzési vezetőnek vagy a termékmérnöknek elegendő információt kell biztosítania minden párosítási felület és minden kereskedelmi változat azonosításához. Ez csökkenti a tisztázó hurkokat, és értelmessé teszi a mintavizsgálatot.
Alkalmazás és topológia:szerver, tárhely, ToR/EoR, gerinchálózat, MDA vagy cross{0}}connect szerepkör.
Interfészek:csatlakozó típusa, polírozás, MPO/MTP szálak száma, nem, billentyű tájolása és polaritása.
Optikai adathordozó:OM3, OM4 vagy OS2, hullámhossz, adatsebesség, elérési és szükséges veszteségi osztály.
Mechanikai felépítés:kábelhossz, átmérő, kitörési hossz, köpeny minősítés, páncélzat és húzási követelmények.
Kereskedelmi adatok:mennyiség konfiguráció szerint, mintamennyiség, címkék, logó, csomagolás és szükséges dokumentumok.
Egyedi adatközponti szálkábelezési konfiguráció és rajzok áttekintése
Az Evolux kijelenti, hogy a csatlakozók kombinációi, kábelhosszai, szálmódjai, polírozási típusai, kábelszerkezetei, burkolat- és csomagtartószínei, címkéi és csomagolásai áttekinthetők a projekt{0}}alapú ellátás szempontjából.
Specifikáció és rajz támogatás
Ossza meg rajzot, termékmintát, meglévő specifikációt vagy topológiát. Az áttekintésnek rögzítenie kell a csatlakozóleképezést, a kitörési méreteket, a hossztűrést, a burkolatot, a címke helyzetét és a csomagolási egységet a minta előállítása előtt.
- BOM és topológia áttekintése
- Csatlakozó és szál illesztés
- Szabványos vagy egyedi konfiguráció
Minta, kis{0}}tételes és tömeges szállítás
A webhely megerősíti a mintaértékelést, a kis{0}}köteges testreszabást és a tömeges gyártást. Nem tesz közzé egyetlen rögzített MOQ-t vagy mintavételi ciklust az összes adatközpont-összeállításhoz, mert a konfiguráció és a mennyiség befolyásolja a rendelést.
- Kompatibilitási minta
- Teljesítményértékelés
- Jóváhagyott minta gyártási referenciaként
Saját címke és telepítési azonosító
A választható testreszabási lehetőségek közé tartozik a kabát és a csomagtartó színe, a kábeljelölők, a termékcímkék, a logók, a semleges csomagolás és az ügyfél-{0}}specifikus csomagolás. Határozza meg a szöveget, a vonalkód formátumot és a vég-A/end-B konvenciót a jóváhagyott műalkotásban.
- Egyedi kábel- és termékcímkék
- Logó és csomagolás felülvizsgálata
- Színkódolás projektenként
Szabványok és minőségi feljegyzések az üvegszálas kábel-összeállítások beszerzéséhez
A leghasznosabb minőségi bizonyíték a pontos termékhez és tételhez kötődik. Az Evolux termékoldalain a következő interfészszabványokat, anyagnyilatkozatokat és tesztelési lehetőségeket teszik közzé; a vevőknek kérniük kell a vonatkozó dokumentumot a hivatkozott cikkszámhoz.
IEC 61754-7 és TIA 604-5
Megjelent az MPO/MTP páncélos szerelvényhez és az MPO/MTP adaptercsaládhoz. Ezek a hivatkozások határozzák meg a több-szálas csatlakozó interfészét, és támogatják az átjárhatósági ellenőrzéseket.
Telcordia GR-326 és JIS
A 0,2 dB maximális -veszteségű MTP/MPO adapter oldalon található. Erősítse meg a rendelendő adapterkonfiguráció pontos minősítését vagy megfelelőségi dokumentumát.
OFNP kábelköpeny
Megjelent a 8-szálas OM4 MTP-to-LC összeállításhoz. Ez azonosítja a megadott csatlakozókábel felépítését; a projekttervező továbbra is felelős a helyi kód elfogadásáért.
IEC 61754-20
Megjelent az LC OM4 duplex patch kábelhez. Azonosítja az SFP, XFP és SFP+ berendezések csatlakozásánál használt LC csatlakozó interfészt.
RoHS anyagmegfelelőség
Az MTP/MPO adapterre vonatkozik. A beszerzési nyilvántartásokhoz kérjen aktuális nyilatkozatot, amely azonosítja az idézett terméket vagy anyagcsaládot.
Beillesztési-veszteség/visszatérési-veszteségjelentés
Az Evolux kijelenti, hogy az IL/RL jelentéseket be lehet nyújtani. Adja meg a hullámhosszt, a határértéket, a vizsgálati módszert, a mintavételi alapot és azt, hogy szükség van-e sorozatos eredményekre.
Az Evolux azt állítja, hogy 2013-ban alapították, és több mint 10 éves száloptikai ipari tapasztalattal rendelkezik. Az ellenőrzött oldalakon nincs adat-központi-specifikus szállítmány teljes összege vagy megnevezett adatközpont-eset, ezért ez a megoldásoldal nem rendel ellenőrizetlen telepítési számot az adatközpont-szegmenshez.
Adatközponti szálkábelezési megoldás GYIK
Milyen információkat kell tartalmaznia az adatközpont üvegszálas kábelezési ajánlatának?
Adja meg a kapcsolati szerepet, az adó-vevő vagy a berendezés interfészt, a csatlakozó típusát, a szálmódot, a szálak számát, a polaritást, a csatlakozó nemét, a fényezést, a kábel hosszát, a burkolat minősítését, a hossz szerinti mennyiséget, a címkézést és a csomagolást. A topológia, a darabjegyzék, a rajz, a minta vagy az aktuális specifikáció segít az Evoluxnak ellenőrizni az összetevők kompatibilitását az ajánlattétel előtt.
Mikor kell egy adatközpontban LC duplexet használni az MPO/MTP helyett?
Használjon LC duplexet, ahol az aktív berendezések és a patch mezők duplex LC portokat tesznek lehetővé, és a kapcsolat egy adás/vétel párt hordoz. Használjon MPO/MTP-t több-szálas trönkekhez, párhuzamos-optikai portokhoz vagy nagy-sűrűségű aggregációhoz; MPO/MTP-LC-LC kábelköteg vagy kazetta átmenet csatlakoztathatja a két interfésztípust.
Hogyan válasszanak a vásárlók az OM3, OM4 és OS2 között?
Illessze a szálat az adó-vevő specifikációjához, a hullámhosszhoz, az eléréshez és a telepített üzemhez. Az Evolux felsorolja az OM3 és OM{2}}/125 µm többmódusú összeállításokat, valamint az OS2 9/125 µm egymódusú{6}} opciókat; erősítse meg a pontos minőséget a felszerelés adatlapján, ne csak a kabát színe alapján válasszon.
Mely MPO/MTP-adatokat kell megerősíteni a gyártás előtt?
Erősítse meg a szálak számát, a csatlakozó nemét, a kulcs tájolását, a polaritás módszerét, az UPC- vagy APC-fényezést, a szálminőséget, a veszteségosztályt és a végpontok közötti leképezést. Ezek az attribútumok egy rendszerként működnek, így a megfelelő kábeltípus rossz polaritással vagy nemmel továbbra is megakadályozhatja a kapcsolat működését.
Mi a MOQ és a minta átfutási ideje az egyedi adatközponti üvegszálas kábeleknél?
Az Evolux kijelenti, hogy támogatja a mintákat, a kis{0}}köteges testreszabást és a tömeges gyártást, de a webhely nem tesz közzé rögzített numerikus MOQ-t vagy minta átfutási idejét ehhez a megoldáshoz. Mindkettőt meg kell erősíteni a csatlakozó, a szál, a hossz, a köpeny, a címkézés, a teszt-jelentés és a mennyiségi követelmények áttekintése után.
Az Evolux biztosíthat privát{0}}címkés kábeleket és tesztdokumentációkat?
A közzétett testreszabási hatókör magában foglalja a köpeny- és a csomagtartó színeit, a kábeljelölőket, a termékcímkéket, az emblémákat, a semleges vagy ügyfélspecifikus csomagolást és a termékkonfigurációt. Az adatlap és a beillesztési-veszteség/visszaadás-veszteségteszt-jelentés támogatása is szerepel; határozza meg, hogy a jelentések köteg-alapúak vagy sorozatosak-e a jóváhagyott rendelési specifikációban.
Építse fel adatközponti optikai kábelezési jegyzékét valódi interfészek köré
Küldje el a topológiát, az adó-vevő interfészt, a csatlakozóleképezést, az OM3/OM4 vagy OS2 követelményeit, a hosszokat, a burkolatot, a mennyiségeket és a címkézési tervet. Az Evolux át tudja tekinteni a passzív kábelszerelvényeket és adaptereket a benyújtott specifikáció alapján.
