Száloptikai adapter
Evolux Fiber: az Ön professzionális optikai adaptergyártója!
A Shenzhen Evolux Fiber Co., Ltd. a legmodernebb optikai szálas megoldások vezető szállítója, amely kiváló minőségű száloptikai termékek kutatására, fejlesztésére, gyártására és forgalmazására szakosodott. 2013-ban alapítottuk, és székhelye a kínai Shen Zhenben található, és megbízható névvé váltunk a száloptika területén. Nagy hangsúlyt fektetve az innovációra és a megbízhatóságra, igyekszünk megfelelni a globális távközlési ipar változó igényeinek.
Előnyeink
Változatos termékportfólió
Az optikai szálas termékek átfogó választékát kínáljuk, az egy{0}}módusú és több{1}}módusú optikai szálaktól a speciális alkalmazásokhoz szükséges speciális optikai szálakig, beleértve az optikai szálas kábeleket, csatlakozókat, adó-vevőket, adaptereket és kapcsolódó tartozékokat, hogy megfeleljenek ügyfeleink sokrétű igényeinek.
Kiváló ügyfélszolgálat
Szakértői csapatot állítottunk össze, akik készen állnak ügyfeleink támogatására. Segítik az ügyfeleket a megfelelő száloptikai megoldás kiválasztásában, és irányítják a megvalósítási folyamatot, lehetővé téve az ügyfelek számára, hogy átfogó {{1}eladási tanácsadásban részesüljenek az értékesítés utáni-támogatásig és technikai segítségnyújtásig.
Fejlett K+F létesítmények
A legkorszerűbb-K+F létesítmények, berendezések és speciális laboratóriumok ideális környezetet biztosítanak a száloptikai anyagok, a tervezés és a gyártási folyamatok élvonalbeli-kutatásához, kísérletezéséhez és teszteléséhez.
Professzionális testreszabási szolgáltatások
Testreszabási lehetőségeket kínálunk, amelyek lehetővé teszik ügyfeleink számára, hogy az optikai szálas termékeket egyedi igényeiknek megfelelően alakítsák. A szál átmérője, a bevonat anyaga vagy a csatlakozó típusa rugalmasan testreszabható.
Product Categories
Latest Products
FIBER OPTIC ADAPTER OEM & TÖMEGES ELLÁTÁS
Megbízható száloptikai adapter-szállító partner termékeihez és projektjeihez
Forrás szabványos, hibrid és többszálas{0}}adapterek távközlési hálózatokhoz, FTTH-rendszerekhez, adatközpontokhoz, üvegszál-elosztó berendezésekhez és OEM-csatlakozási termékekhez.
Az Evolux SC, LC, FC, ST, E2000, MU, MT-RJ és MPO/MTP száloptikai adaptereket szállít egy-módusú, többmódusú, UPC, APC, szimplex, duplex és több-szálas konfigurációkban.
Függetlenül attól, hogy szabványos száloptikai csatolókat vásárol a forgalmazáshoz, adaptereket illeszt a projekt anyagjegyzékéhez, vagy saját{0}}márkás termékcsaládot fejleszt, csapatunk segíthet a szükséges konfiguráció megerősítésében a mintavétel és a mennyiségi gyártás előtt.
01
Standard és egyéni konfigurációk
Válassza ki az alkalmazáshoz szükséges csatlakozó interfészt, szálas módot, polírozás típust, port konfigurációt, házszerkezetet és csomagolást.
02
Minta-a-gyártási támogatáshoz
A tömeges gyártás megkezdése előtt értékelje a termék illeszkedését, kompatibilitását, megjelenését és az alkalmazandó teljesítménykövetelményeket.
03
OEM címkék és csomagolás
Az ügyfélspecifikus címkék-, modellszámok, vonalkódok, logók és csomagolások megbeszélhetők a privát-címke- és forgalmazási rendeléseknél.
04
Kis{0}}kötegelt és mennyiségi rendelések
Támogatás áll rendelkezésre a mintaértékeléshez, a kis-köteges testreszabáshoz és a projekt-tömeges vásárláshoz.
Konfigurálja a száloptikai adaptert a pontos alkalmazáshoz
A száloptikai adapter kiválasztása többet jelent, mint a csatlakozó nevének egyeztetését. A csatlakozó interfész, a polírozás típusa, a szálas mód, a portsűrűség, az igazítási hüvely, a rögzítési szerkezet és a ház kialakítása egyaránt befolyásolhatja a kompatibilitást azzal a hálózattal, panellel vagy berendezéssel, amelybe az adaptert telepíteni fogják.
Küldje el nekünk műszaki követelményeit, meglévő adatlapját, rajzát vagy fizikai mintáját. A minták vagy a gyártás megszervezése előtt felülvizsgáljuk a konfigurációt.
Csatlakozó interfész
Válassza ki az üvegszálas hálózatnak, berendezésnek vagy panelrendszernek megfelelő csatlakozó interfészt.
A választható lehetőségek a következők:
- SC
- LC
- FC
- ST
- E2000
- MU
- MT-RJ
- MPO/MTP
- Hibrid adapterek
Hibrid optikai adapterek esetén kérjük, adja meg a szükséges csatlakozó interfészt minden oldalon.
Fiber mód
Válassza ki azt az üvegszálas módot, amely megfelel a csatlakoztatott kábelszerelvényeknek és a hálózati átviteli követelményeknek.
A választható lehetőségek a következők:
- Egy{0}}mód
- Multimód
- OM3 konfigurációk
- OM4 konfigurációk
- Alkalmazás--specifikus beállítások
Kérjük, adja meg az üvegszálas módot vagy a meglévő kábel specifikációt, amikor mintát vagy árajánlatot kér.
Lengyel Típus
Erősítse meg a csatlakozó fényezési típusát, amelyet a csatlakoztatott optikai komponensek és berendezés-interfészek igényelnek.
A gyakori lehetőségek a következők:
- UPC
- APC
- UPC-–-UPC
- APC-–-APC
- Hibrid polírozási konfigurációk
Hibrid adapterek esetén, adott esetben adja meg mindkét oldalon a szükséges polírozás típusát.
Port konfiguráció
Válassza ki a portkonfigurációt a csatlakozó típusának, a panel sűrűségének és a telepítési környezetnek megfelelően.
Az elérhető konfigurációk a következők lehetnek:
- Simplex
- Duplex
- Quad
- Több{0}}port
- Több-szálas
Kérjük, adja meg a szükséges számú portot és panelalkalmazást, hogy ellenőrizhessük a kompatibilis adapterszerkezetet.
Szerelés és házszerkezet
Válassza ki a szerelési és házszerkezetet a panelnyílásnak, a beépítési módnak és a működési környezetnek megfelelően.
A rendelkezésre álló szerkezetek a következők lehetnek:
- Karimás
- Karima nélküli
- Csapj{0}}be
- Csavaros-rögzítés
- Redőnyös
- Fém ház
- Műanyag ház
Kérjük, adja meg a panel kivágását vagy a meglévő adapter méreteit, ha a mechanikai kompatibilitás kritikus.
Igazító hüvely
Válassza ki a beállító hüvelyt a csatlakozó típusának, a érvéghüvely anyagának és a szükséges csatlakozási teljesítménynek megfelelően.
A választható lehetőségek a következők lehetnek:
- Kerámia hüvely
- Fém hüvely
- Osztott ujjú
- Masszív hüvely
- Alkalmazás--specifikus hüvelybeállítások
Ha konkrét hüvelyanyagra van szükség, akkor azt tüntesse fel a műszaki specifikációba vagy az érdeklődésbe.
MPO/MTP konfiguráció
Az MPO/MTP száloptikai adapterek számos konfigurációs részletet igényelnek, hogy biztosítsák a kompatibilitást a teljes többszálas{0}}rendszerrel.
Kérjük, adja meg:
- Rostszám
- Kulcs orientáció
- Szükséges polaritás
- Karimás vagy karima nélküli szerkezet
- Ház színe
- Panel vagy kazettás alkalmazás
A csatlakozó nemét is meg kell erősíteni, ha az a teljes kábelszerelvényt érinti.
Egyedi lakhatás és azonosítás
Szabja testre az adapter megjelenését, azonosítását és csomagolását a márka- vagy forgalmazási követelményeknek megfelelően.
A választható lehetőségek a következők lehetnek:
- Ház színe
- Porvédő sapka színe
- Termékjelölés
- Ügyfélcímke
- Modellszám
- Vonalkód
- Belső csomagolás
- Külső karton jelölés
A testreszabhatóság elérhetősége és a MOQ a termék szerkezetétől és a rendelési mennyiségtől függ.
FIBER OPTIC ADAPTER GYÁRTÁSI FOLYAMAT
Hogyan készülnek a száloptikai adapterek?
Az optikai adapterek gyártásához pontos házméretekre, stabil csatlakozórögzítésre és a csatlakoztatott optikai interfészek közötti pontos beállításra van szükség.
A pontos gyártási folyamat az adapter típusától, a ház anyagától, a szerelési szerkezettől és a beállítási módtól függően változik. Minden megrendelést jóváhagyott termékspecifikáció, rajz és ellenőrzési követelmény szerint kell legyártani.
Specifikáció és anyagvizsgálat
Gyártás előtt a termékrajzot, az adapterkonfigurációt és a rendelési követelményeket felülvizsgálják és megerősítik.
A bejövő házak, beállító hüvelyek, rögzítőkapcsok, redőnyök, porvédő sapkák és egyéb alkatrészek ellenőrzése:
- Helyes méretek
- Anyag és szín
- Felületi állapot
- Tisztaság
- Alkatrész integritás
- Modell és tétel azonosítása
A jóváhagyott rajz, minta vagy specifikáció gyártási és ellenőrzési referenciaként szolgál.

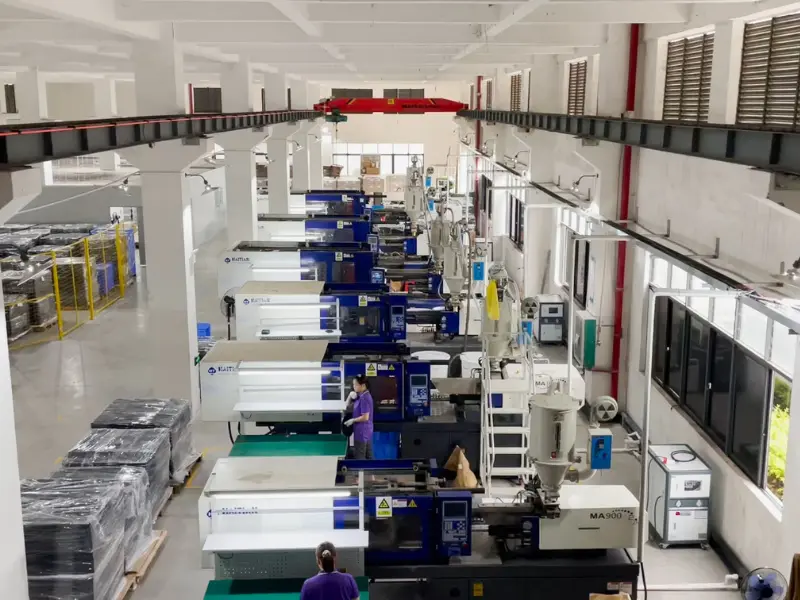

Ház öntése és feldolgozása
A műanyag adapterházak a szükséges csatlakozó interfésznek, szerelési szerkezetnek és azonosító színnek megfelelően vannak formázva.
A fém adaptertestek a termékkialakítástól függően megmunkálást, alakítást vagy felületkezelést igényelhetnek.
A házat megvizsgálják:
- Méretpontosság
- Felületi hibák
- Villanás vagy deformáció
- Karima és klip szerkezet
- Csatlakozó-bejegyzés geometriája
- Panel{0}}szerelési kompatibilitás
Igazítási komponensek előkészítése
Az SC, LC, FC, ST, MU, E2000 és más érvéghüvely{1}}alapú adapterek esetén a kerámia vagy fém beállító hüvelyeket megtisztítják és előkészítik a beszereléshez.
Az MPO/MTP optikai adapterek előkészítése a következőkre összpontosít:
- Kulcs orientáció
- Csatlakozók elhelyezése
- Retenciós szerkezet
- Karima konfiguráció
- Ház geometriája
- Panel kompatibilitás
Összeszerelés előtt minden alkatrésznek tisztának és sérülésmentesnek kell lennie.

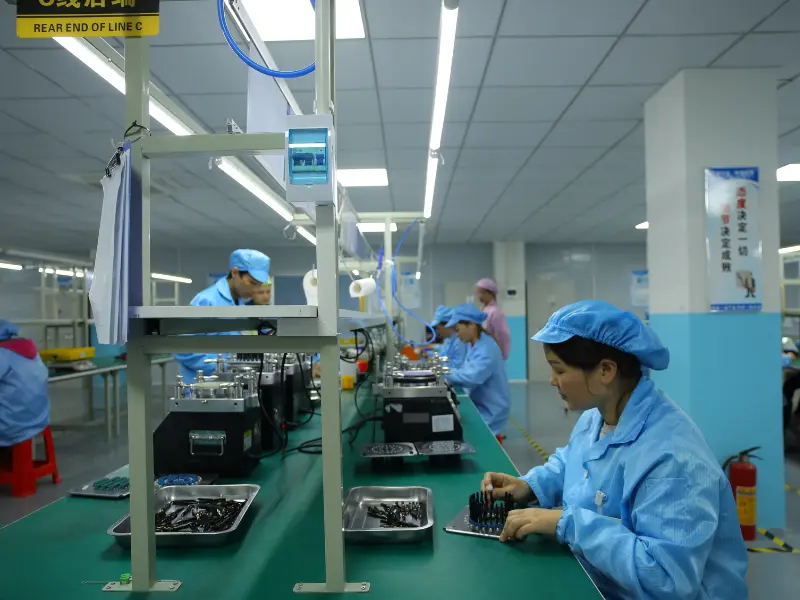

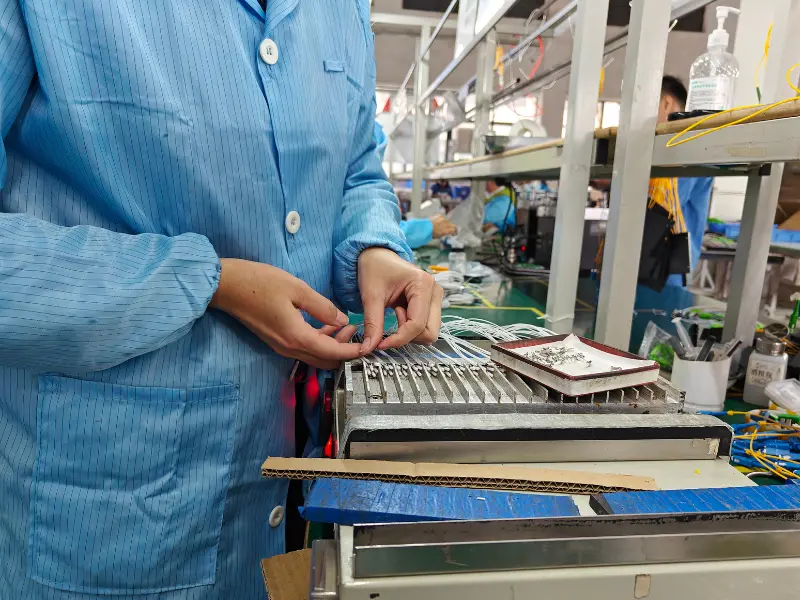

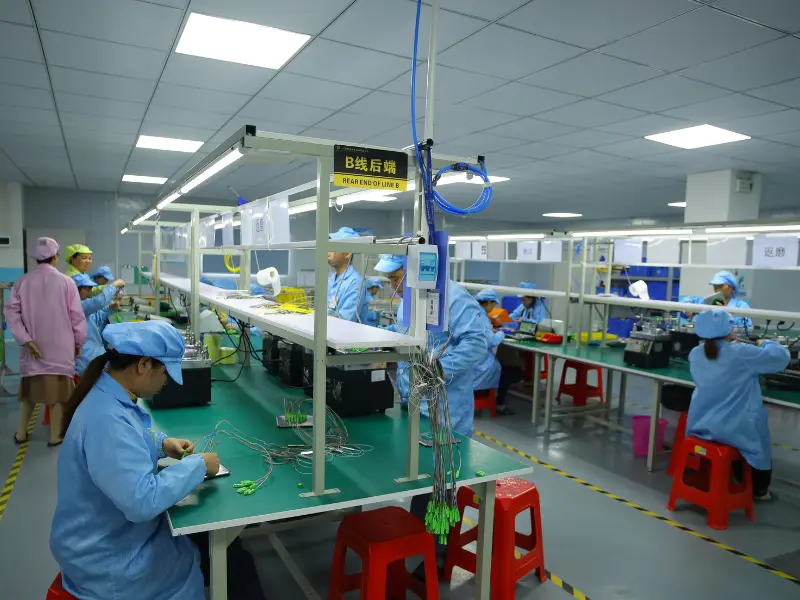

Precíziós adapter összeállítás
A ház, a beállító alkatrészek és a szerelési tartozékok összeszerelése a jóváhagyott termékterv szerint történik.
Az összeszerelés a következőket tartalmazhatja:
- A beállító hüvely felszerelése
- Házrészek összekapcsolása
- Rögzítőkapcsok vagy csavarok beszerelése
- Redőnyök és porvédő sapkák felszerelése
- A gomb irányának megerősítése
- Termékjelölések alkalmazása
Az ellenőrzött összeszerelés segít megelőzni a hüvely elmozdulását, a ház sérülését és az alkatrészek helytelen beszerelését.

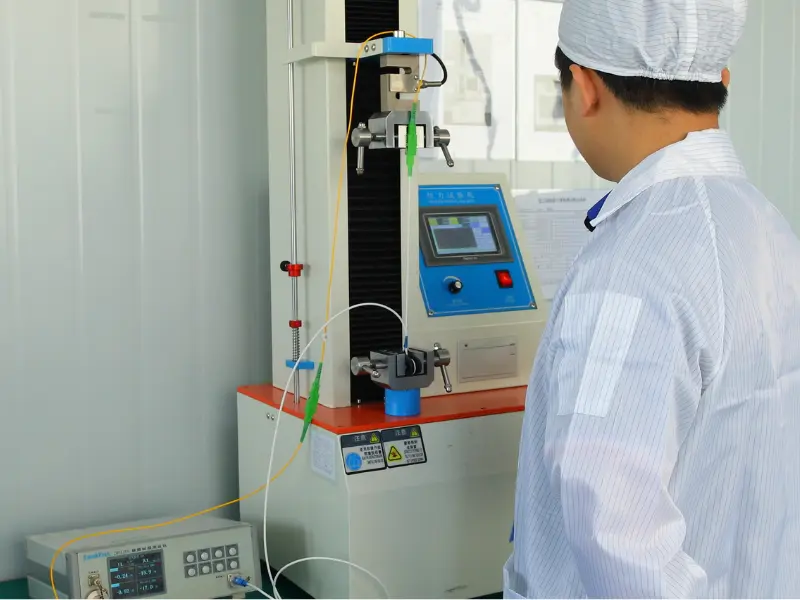

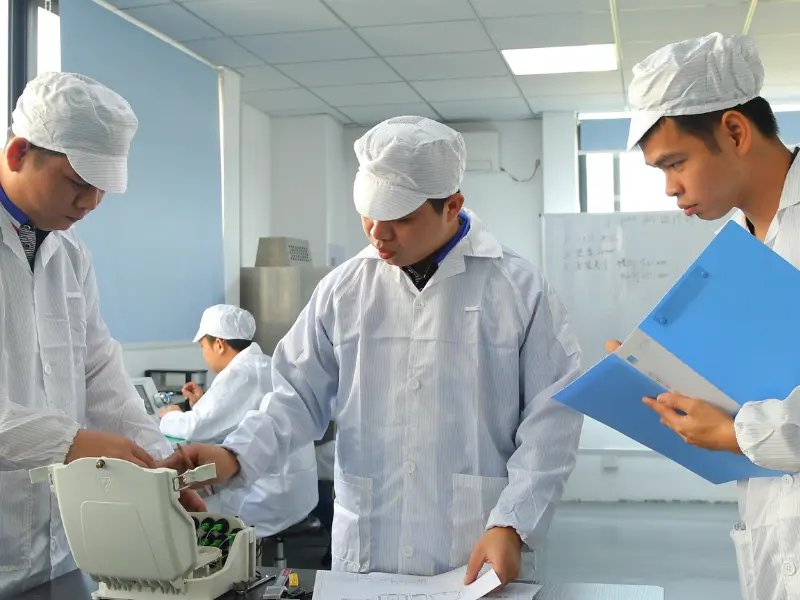

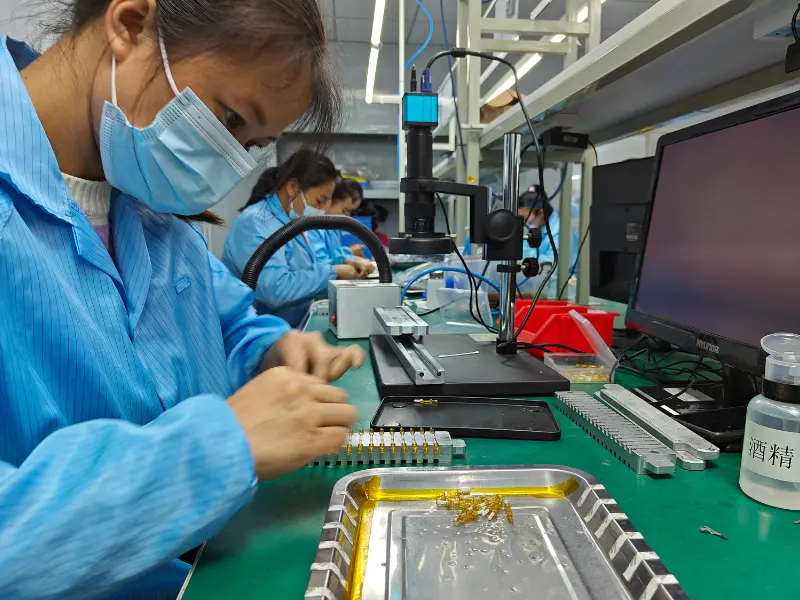

Mechanikai és optikai ellenőrzés
Az összeszerelt adaptert megvizsgálják a mechanikai kompatibilitás, a szerkezeti stabilitás és az alkalmazható optikai teljesítmény megerősítése érdekében.
Az ellenőrzés és a tesztelés a következőket foglalhatja magában:
- Teljes méretek
- Panel illeszkedés
- Csatlakozó be- és kihúzása
- Csatlakozó visszatartása
- Redőny működés
- Kulcs orientáció
- Párosított-pár beillesztési elvesztése
- A kapcsolat ismételhetősége
- Párzási tartósság

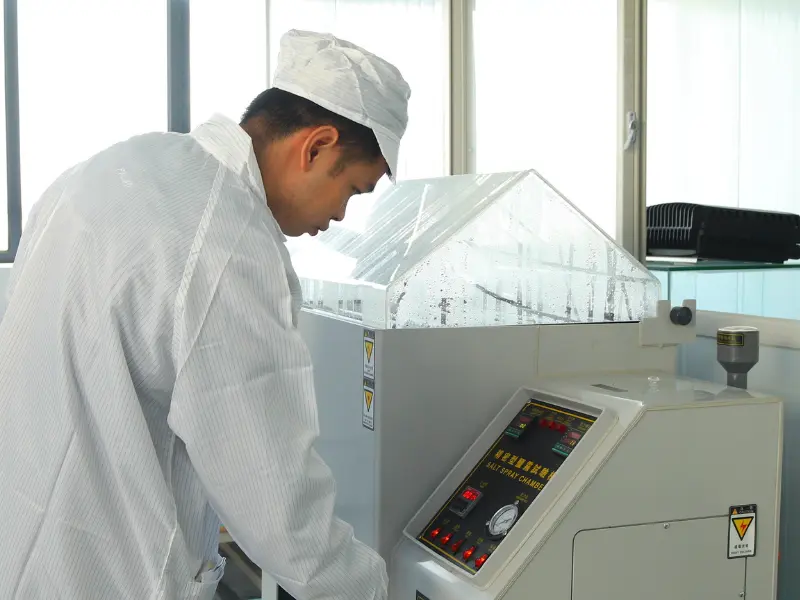

- Környezeti megbízhatósági vizsgálat
A tesztelési követelmények és az elfogadási határok az adapter típusától és az ügyfél specifikációjától függenek.
Tisztítás, végső ellenőrzés és csomagolás
Az összeszerelés és a tesztelés után az adaptert megtisztítják, hogy eltávolítsák a port, a részecskéket és a gyártási maradványokat.
A végső ellenőrzés megerősíti:
- Megfelelő termékmodell
- Ház és porvédő sapka színe
- Felületi állapot
- Belső tisztaság
- Címke és vonalkód pontossága
- Termék mennyisége
- Csomagolás módja
- Karton jelölések
A minősített adaptereket tömegesen, egyedi vagy ügyfélspecifikus{0}}csomagolásba csomagoljuk kiszállítás előtt.
Az optikai adapterek (más néven Fiber csatolók, Fiber Adapter ) két optikai kábel összekapcsolására szolgálnak. Egyszálas csatlakozóval (szimplex), kétszálas csatlakozóval (duplex) vagy néha négyszálas csatlakozóval (négyszálas) vannak. Az optikai száladapter különböző típusú optikai csatlakozókba illeszthető az optikai száladapter mindkét végén, hogy megvalósítsa a különböző interfészek, például FC, SC, ST, LC, MTRJ, MPO és E2000 közötti átalakítást, és széles körben használják optikai szálelosztó keretekben (ODF-ek) kiváló, stabil és megbízható teljesítményt nyújtva.
A száloptikai adapterek gyakori típusai
SC adapter
Az SC (Subscriber Connector) adapter egy négyzet{0}}alakú adapter, amely push-húzó mechanizmust használ a gyors és biztonságos csatlakozás érdekében. Széles körben használják adatkommunikációs és távközlési hálózatokban.
LC adapter
Az LC (Lucent Connector) adapter egy kicsi, nagy{0}}sűrűségű csatlakozó, push{1}}húzós kialakítással. Általában adatközpontokban és távközlési alkalmazásokban használják, ahol a helyoptimalizálás kulcsfontosságú.
ST Adapter
Az ST (egyenes végű) adapter bajonett{0}}stílusú csatlakozó csavar-be/csavar-mechanizmussal. Bár kevésbé gyakori a modern telepítésekben, széles körben használták a régebbi hálózatokban.
MTP/MPO adapter
Az MTP (Multi-Fiber Termination Push-on) és MPO (Multi-Fiber Push-On) adapterek nagy-sűrűségű alkalmazásokhoz használatosak. Gyakran párhuzamos optikával társítják őket, és általában adatközponti környezetekben használják nagy sebességű{6}}kapcsolatokhoz.
FC adapter
Az FC (Ferrule Connector) adapter csavaros -mechanizmussal rendelkezik, és gyakran használják tesztberendezésekben és néhány régebbi száloptikai hálózatban. A modern berendezésekben kevésbé gyakori.
MT-RJ-adapter
Az MT-RJ (Mechanical Transfer-Registered Jack) adapter egy duplex csatlakozó, amelyben mindkét szál egyetlen, kis méretben található. Általában olyan hálózati alkalmazásokban használják, ahol a hely aggodalomra ad okot.
Száloptikai adapter alkalmazása
Helyi hálózat vagy internet
Ez a patch kábelekből álló helyi hálózatok telepítésére szolgál. Például, ha Ethernet hálózatokról van szó, a patch kábelek száloptikai adapterrel vagy patch panellel kötik össze az eszközöket. Sok típus kapható a piacon, és különféle kombinációkkal és fajtákkal rendelkeznek.
Száloptikai lezárás
Ez az optikai szál lezárására szolgál, és általában megtalálható a távközlési, LAN és CATV alkalmazásokban. Ezeket az adaptereket általában arra használják, hogy az optikai szál egyik végét egy adapterhez csatlakoztassák, és a típusú szálak másik végét a végeihez csatlakoztassák. Hasonlóképpen, a leállítás történhet manuálisan vagy automatikusan, az Ön igényeitől és eszközétől függően.
Hálózatépítés
Ezt a hálózati rendszerek telepítésénél használják. Ebben az esetben is patch kábeleket használnak a számítógépek hálózatra csatlakoztatására. A száloptikai adapter használható száloptikai összekötő tálcával, mivel megvédi őket a sérülésektől. Ezek az adapterek azonban minden vezeték végére vannak rögzítve, hogy biztosítsák a megfelelő és hatékony működést. Ezen túlmenően a hálózati kábelek telepítésekor tanácsos olyan eszközöket használni, mint a kábelcsupaszító és a krimpelő. Ezekkel az eszközökkel a hálózati rendszer összes vezetékét levágják, lecsupaszítják és megfelelően csatlakoztatják. Ezenkívül gondoskodni kell arról is, hogy réz-árnyékolt kábelt (RG6) használjunk, mivel ez jobb jelminőséget biztosít, és minimálisra csökkenti a más eszközök által okozott interferenciát.
Biztonsági rendszer
Ezt riasztóval ellátott biztonsági rendszerben használják. Ez az adapter a riasztó és a vevő közé csatlakozik, így mindkét eszköz vezeték nélküli hálózati kapcsolaton keresztül kommunikálhat. A biztonsági rendszernek mindig megbízható adatokra van szüksége, ezért erre a célra az optikai adapterek a legjobbak.
Az adapter lángálló fokozata
Az UL94 tűzveszélyességi szabvány a műanyagok legszélesebb körben használt gyúlékonysági szabványa. Az anyag meggyújtás utáni oltóképességének értékelésére szolgál. Az égési sebesség, az égési idő és a csepegésgátló képessége alapján sokféleképpen lehet megítélni az oltási képességet. A HB, V0, V1, V2 különböző égésgátló fokozatok, mert eltérő a minőségük, más a lángállósági vizsgálati módszer is, és más a vizsgálati megítélési szabvány is. Az égésgátló fokozatokat fokozatosan növeljük HB, V-2, V-1-ről V-0-ra.
Beillesztési veszteség
A beillesztési veszteségnek általában 0,2 dB-nél kisebbnek kell lennie. Ha a beillesztési veszteség túl nagy, az befolyásolja az optikai átvitelt.
Tartósság
Az optikai kábel adaptert használat közben gyakran bedugni és ki kell húzni, így az adapter tartósságának magasnak kell lennie. A normál szabvány előírja, hogy a csatlakoztatások és a kihúzások száma elérje az 500-at, anélkül, hogy a teljesítményt befolyásolná.
Üzemi hőmérséklet
-40 fok ~ 75 fok az FC-ST adapter normál üzemi hőmérséklet-tartománya.
A száloptikai adapter igazító hüvelyének anyaga
Az illesztőhüvely az optikai száladapter legfontosabb része. Általában fém vagy kerámia anyagokat használnak. A kerámiából készült optikai szálas adapter viszonylag jó hatást fog kifejteni. Mivel a kerámia kristályszerkezete kemény, és nem könnyen deformálható, gyors igazítást és nagy pontosságú szálvég----kapcsolat érhető el.
Mások
Ha száloptikai adaptert választ, akkor a fenti fontos szempontok alapján viszonylag jó minőségű- és stabil száloptikai adaptereket választhat. Természetesen figyelembe kell vennie a minőséget befolyásoló egyéb tényezőket is, például a szakítószilárdságot és a megfelelőségi szabványokat. Az optikai adaptereket széles körben használják a kommunikációs helyiségekben, az otthoni FTTH szálban, a helyi hálózatban, az üvegszálas kommunikációs rendszerben, a száloptikai összeköttetésű átviteli berendezésekben, a honvédelmi harckészültségben stb. Bár az optikai száladapter kicsi, minősége közvetlenül befolyásolja a teljes optikai szál kapcsolatot. Ezért az optikai adapter kiválasztásának szigorúnak és átfogónak kell lennie.
Tippek a száloptikai adapterekhez
1. lépés:Vizsgálja meg a száloptikai csatlakozót, alkatrészt vagy válaszfalat szálcsővel.
2. lépés:Ha a csatlakozó szennyezett, tisztítsa meg száraz tisztítási technikával.
Vegytisztítás:Egy tekercs{0}}alapú, közepes nyomású kazettatisztítóval törölje le a csatlakozó végfelületét egy száraz tisztítókendőhöz (expozíciónként egyetlen mozdulattal). A szögletes fizikai érintkezési (APC) polírozott csatlakozók esetében ügyeljen arra, hogy a teljes homlokfelület illeszkedjen a tisztítókendőhöz. A száraz tisztítás általában eltávolítja a levegőben lévő szennyeződéseket, és először meg kell kísérelni. Tisztítás után ellenőrizze, hogy a csatlakozó végfelülete nem szennyeződött-e.
3. lépés:Vizsgálja meg a csatlakozót.
4. lépés:Ha a csatlakozó továbbra is piszkos, ismételje meg a száraz tisztítási technikát.
5. lépés:Vizsgálja meg a csatlakozót.
6. lépés:Ha a csatlakozó továbbra is szennyezett, tisztítsa meg nedves tisztítási technikával, majd azonnal vegytisztítással, hogy ne maradjon maradék a homlokfelületen.
Nedves tisztítás: Enyhén nedvesítse meg a szöszmentes törlőkendő egy részét száloptikai tisztítóoldattal (vagy > 91%-os izopropil-alkohollal), és közepes nyomással először törölje át a végfelületet a nedves felületen, majd egy száraz felületen, hogy megtisztítsa a lehetséges maradványokat a végfelületről. Az APC polírozott csatlakozók esetében ügyeljen arra, hogy a teljes homlokfelület illeszkedjen a tisztítókendőkkel. A nedves tisztítás agresszívebb, mint a száraz tisztítás, és eltávolítja a levegőben lévő szennyeződéseket, valamint a könnyű olajmaradványokat és a filmrétegeket.
7. lépés:Ellenőrizze újra a csatlakozót.
8. lépés:Ha a szennyeződést továbbra sem lehet eltávolítani, ismételje meg a tisztítási eljárást, amíg a végfelület meg nem tiszta.
Jegyzet:Soha ne használjon alkoholt vagy nedves tisztítást anélkül, hogy megbizonyosodna arról, hogy nem hagy maradékot a homlokfelületen. Vagy kárt okoz a berendezésben.
Végső GYIK útmutató a száloptikai adapterekhez
K: Mi az a száloptikai hálózati adapter?
K: Mit jelent a száloptikai adapter?
K: Hogyan tisztítsuk meg a száloptikai adaptert?
K: Hogyan kell használni a csupasz szálas adaptert?
K: Mi az a csupaszszálas adapter?
K: Az optikai adapterek ugyanazok, mint az optikai csatolók?
K: Milyen típusúak a száloptikai adapterek?
K: Melyek a száloptikai adapterek fő összetevői?
K: Milyen előnyei vannak a száloptikai adapterek használatának?
K: Hogyan kell karbantartani a száloptikai adaptereket?
K: Hogyan válasszunk száloptikai adaptereket?
K: Hogyan tisztítsuk meg az optikai csatlakozókat?
K: Mi a célja az optikai adapternek?
K: Mi az LC száloptikai adapter?
K: Mi a különbség az egymódusú és a többmódusú adapterek között?
K: Mi a különbség a férfi és női adapter között?
K: Mi az a csillapított optikai adapter?
K: Mi az a gyorsan{0}}csatlakozó optikai adapter?
K: Mennyi az optikai adapter behelyezési vesztesége?
K: A száloptikai adapterek sokáig bírják?
Mint Kína egyik vezető száloptikai adaptergyártója és beszállítója, szeretettel üdvözöljük, hogy gyárunkból raktáron vásároljon optikai adaptert. Minden testreszabott termék kiváló minőségű és alacsony áron. Árlistáért és ingyenes mintáért lépjen kapcsolatba velünk most.
