Evolux Fiber: az Ön professzionális optikai csatlakozó gyártója!
A Shenzhen Evolux Fiber Co., Ltd. a legmodernebb optikai szálas megoldások vezető szállítója, amely kiváló minőségű száloptikai termékek kutatására, fejlesztésére, gyártására és forgalmazására szakosodott. 2013-ban alapítottuk, és székhelye a kínai Shen Zhenben található, és megbízható névvé váltunk a száloptika területén. Nagy hangsúlyt fektetve az innovációra és a megbízhatóságra, igyekszünk megfelelni a globális távközlési ipar változó igényeinek.
Előnyeink
Változatos termékportfólió
Az optikai szálas termékek átfogó választékát kínáljuk, az egy{0}}módusú és több{1}}módusú optikai szálaktól a speciális alkalmazásokhoz szükséges speciális optikai szálakig, beleértve az optikai szálas kábeleket, csatlakozókat, adó-vevőket, adaptereket és kapcsolódó tartozékokat, hogy megfeleljenek ügyfeleink sokrétű igényeinek.
Kiváló ügyfélszolgálat
Szakértői csapatot állítottunk össze, akik készen állnak ügyfeleink támogatására. Segítik az ügyfeleket a megfelelő száloptikai megoldás kiválasztásában, és irányítják a megvalósítási folyamatot, lehetővé téve az ügyfelek számára, hogy átfogó {{1}eladási tanácsadásban részesüljenek az értékesítés utáni-támogatásig és technikai segítségnyújtásig.
Fejlett K+F létesítmények
A legkorszerűbb-K+F létesítmények, berendezések és speciális laboratóriumok ideális környezetet biztosítanak a száloptikai anyagok, a tervezés és a gyártási folyamatok élvonalbeli-kutatásához, kísérletezéséhez és teszteléséhez.
Professzionális testreszabási szolgáltatások
Olyan testreszabási lehetőségeket kínálunk, amelyek lehetővé teszik az ügyfelek számára, hogy az optikai szálas termékeket egyedi igényeiknek megfelelően alakítsák. A szál átmérője, a bevonat anyaga vagy a csatlakozó típusa rugalmasan testreszabható.
Product Categories
Latest Products
Hogyan készülnek a száloptikai csatlakozók?
Az optikai csatlakozók gyártása precíz szálbeállítást, ellenőrzött összeszerelést és állandó optikai teljesítményt igényel. Még az érvéghüvely méretének, a szál elhelyezésének vagy a végfelület geometriájának kis eltérései is befolyásolhatják a beillesztési veszteséget, a visszatérési veszteséget és a hosszú távú csatlakozási stabilitást.
A pontos gyártási folyamat a csatlakozó kialakításától függ. A hagyományos száloptikai csatlakozók általában a szál előkészítését, a ragasztást, a kikeményítést és a végfelület{1}}polírozását foglalják magukban. A terepen-telepíthető gyorscsatlakozók általában gyárilag-előkészített szálcsonkot, precíziós igazítási struktúrát és index-illesztési technológiát használnak a telepítés helyén történő lezárás egyszerűsítése érdekében.
Az EVOLUX-nál a gyártási követelményeket a csatlakozó típusa, a polírozás típusa, a szálas mód, a kompatibilis kábelszerkezet és a célteljesítmény alapján erősítik meg. Nem minden termék követi pontosan ugyanazt a folyamatot, de a következő lépések bemutatják, hogyan kezeljük a csatlakozók gyártását a beérkező alkatrészektől a késztermékekig.
Nyersanyag vizsgálat
A hüvelyeket, házakat, rugókat, csizmákat, szálas alkatrészeket és csomagolóanyagokat a gyártás előtt ellenőrzik.
Az ellenőrzések a következőket tartalmazhatják:
- A hüvely méretei és megjelenése
- Ház anyaga és színe
- Mechanikai alkatrészek
- Szálalkatrészek
- Címkék és csomagolás
A nem megfelelő anyagokat az összeszerelés előtt azonosítjuk és szétválasztjuk.
Alkatrészek és érvéghüvelyek előkészítése
Az alkatrészek a jóváhagyott csatlakozóspecifikáció szerint készülnek.
A folyamat a következőket tartalmazhatja:
- SC, LC, FC vagy ST szerkezetek
- PC, UPC vagy APC konfigurációk
- Egy{0}}módú vagy többmódú opciók
- 1,25 mm-es vagy 2,5 mm-es érvéghüvelyek
- Simplex, duplex vagy gyorscsatlakozós kivitel
Az anyagok rendszerezése a jóváhagyott anyagjegyzék szerint történik.

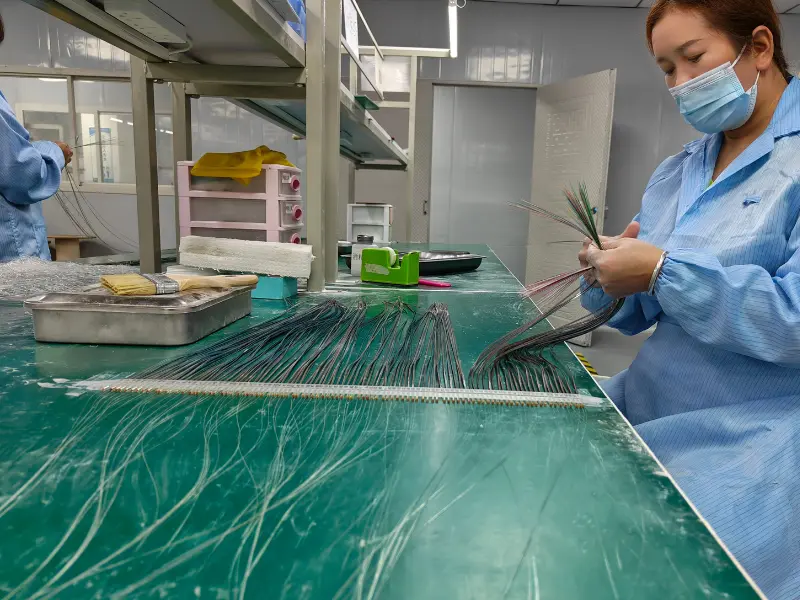

Fiber előkészítés vagy{0}}előre beágyazott összeállítás
A folyamat a hagyományos és a helyszínen{0}}telepíthető csatlakozók között változik.
A következőket tartalmazhatja:
- Szálcsupaszítás és tisztítás
- Rost előkészítés
- Érvéghüvely behelyezése
- Előre-polírozott szálas-csonk telepítése
- Precíziós beállító egység

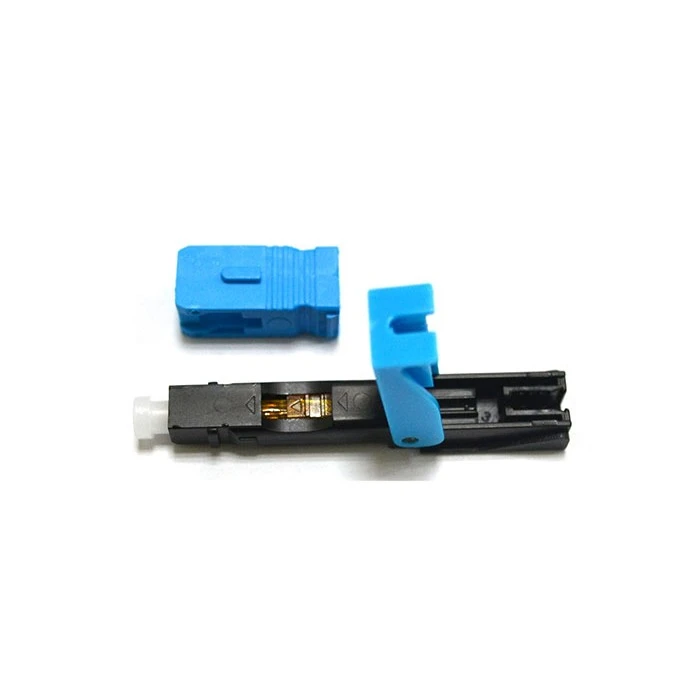

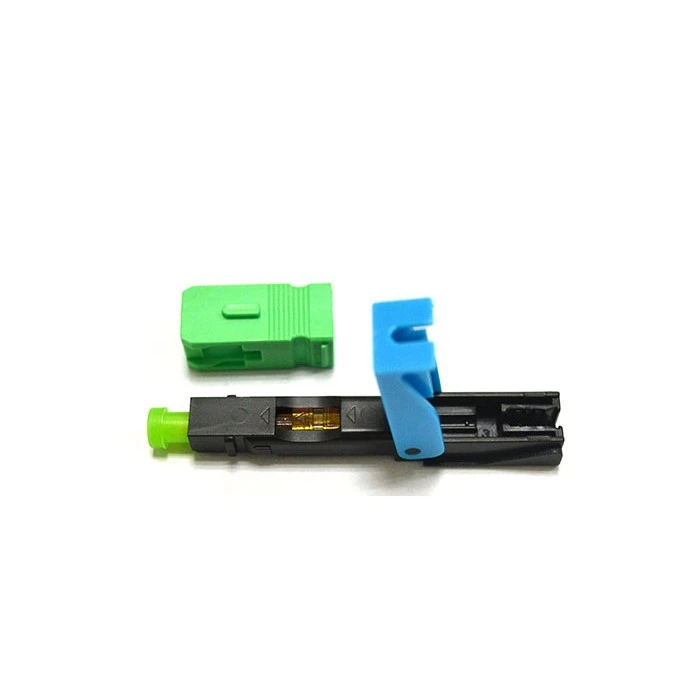

A gyorscsatlakozók index{0}}illesztési technológiát is használhatnak a stabil optikai átvitel támogatására.
Szálrögzítés és kötés
A szál rögzítése ragasztással vagy mechanikus rögzítési módszerrel történik.
A kulcsfontosságú vezérlők a következők lehetnek:
- Fiber pozicionálás
- Ragasztás alkalmazása
- Kikeményedési feltételek
- Mechanikus zár
- Belső igazítás
A folyamatot szabályozzák a mozgás csökkentése és a stabil optikai teljesítmény megőrzése érdekében.

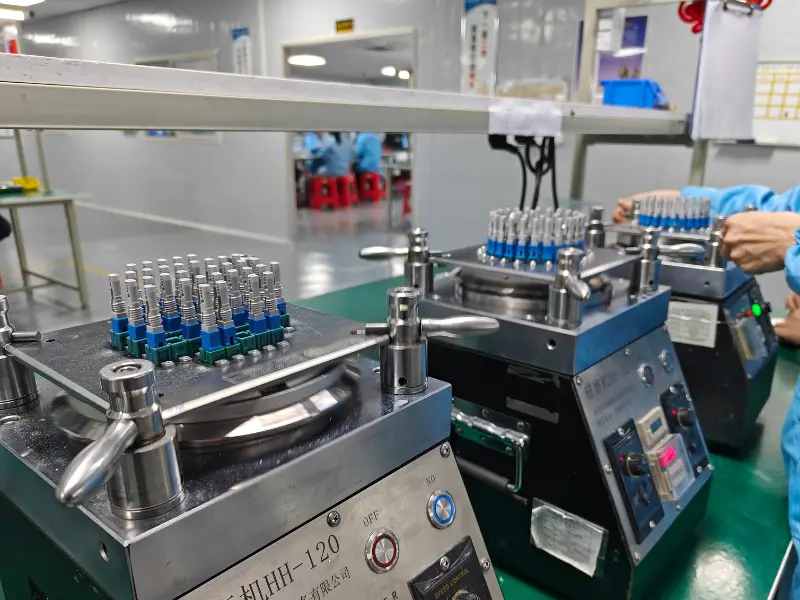

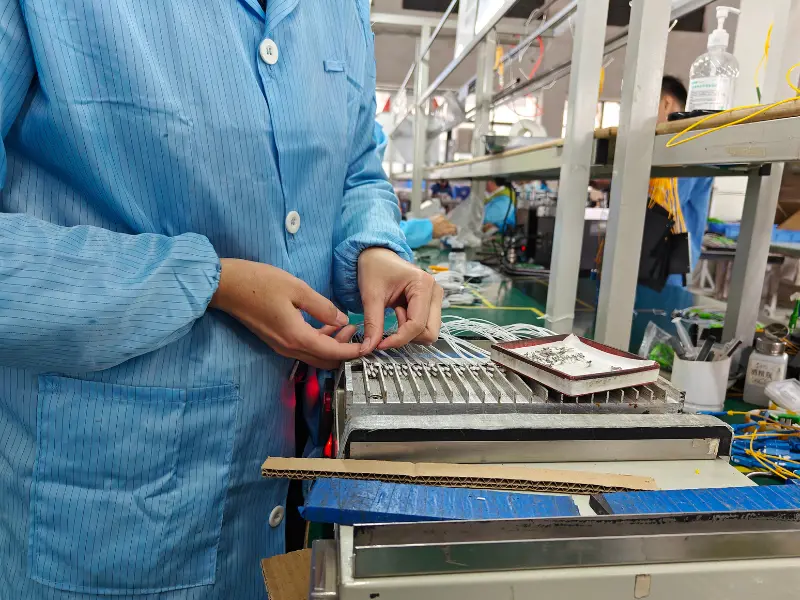

Vége-Az arckezelésnek és polírozásnak
A hagyományos csatlakozóvégfelületek feldolgozása a PC, UPC vagy APC követelmények szerint történik.
A folyamat a következőket tartalmazhatja:
- Szál- és ragasztóeltávolítás
- Vágógörgő köszörülés
- Több-lépcsős polírozás
- Vége{0}}az arctisztításnak
- Mikroszkópos vizsgálat
A szabályozott polírozás segít megőrizni a behelyezési veszteséget, a visszatérési veszteséget és a csatlakozás stabilitását.

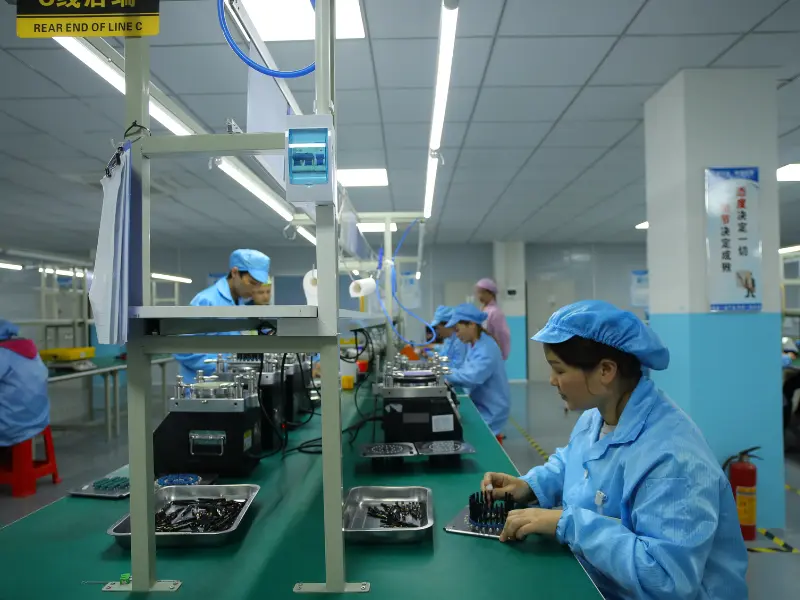

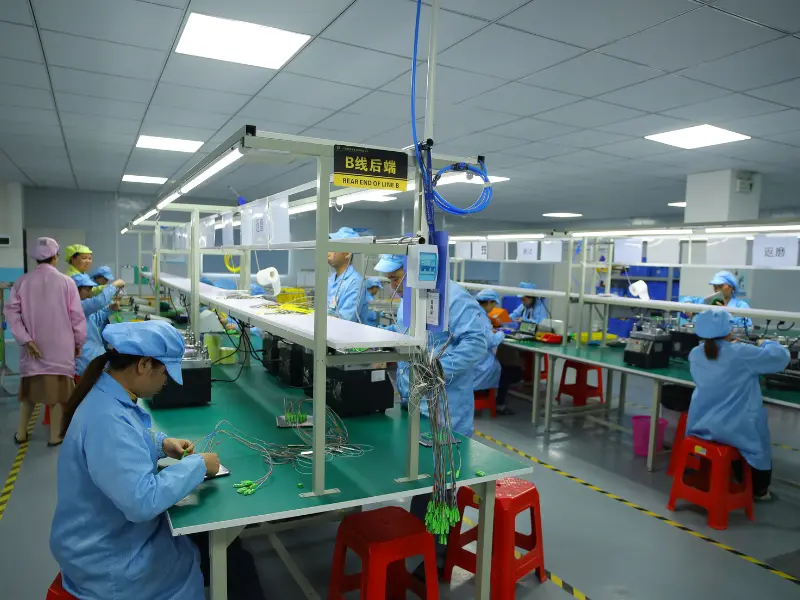

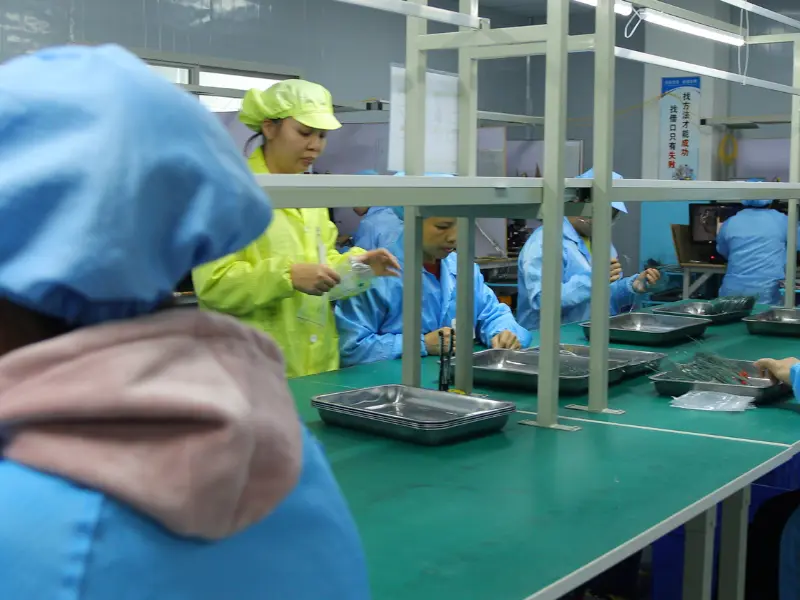

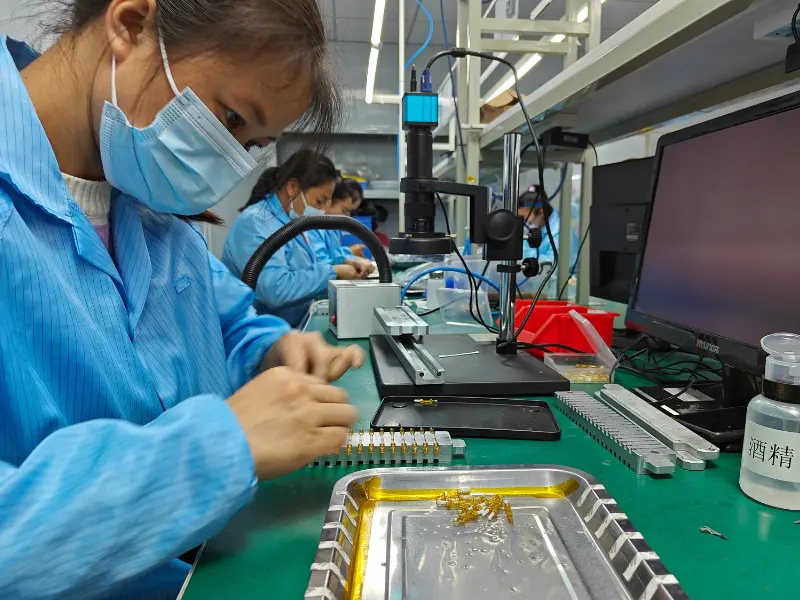

Csatlakozó összeállítás
Az érvéghüvelyek, rugók, házak, csizmák és reteszelő alkatrészek a kész csatlakozóba vannak beépítve.
Az összeszerelési ellenőrzések a következőket tartalmazhatják:
- A hüvely helyzete
- Rugós beépítés
- Lakás tájolás
- Záró funkció
- Porvédő-védősapka
A testreszabott termékeket a jóváhagyott rajz vagy minta alapján állítják össze.

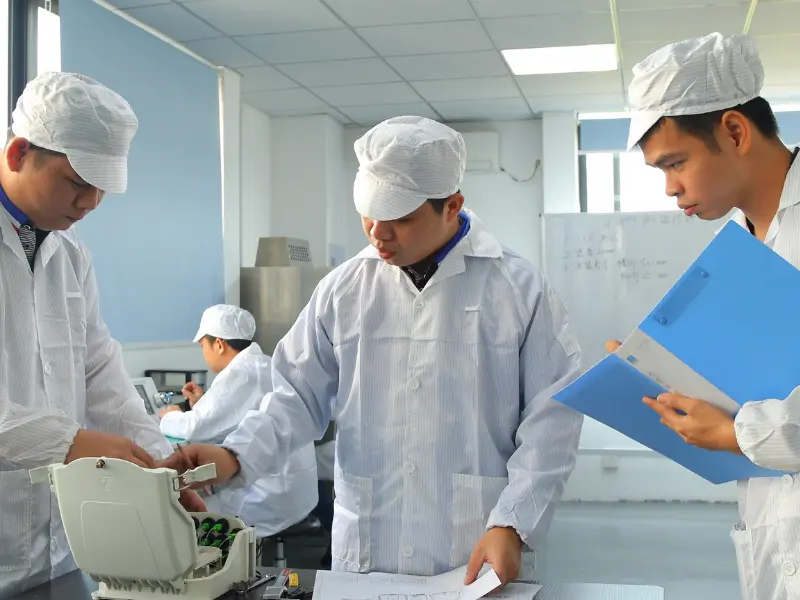

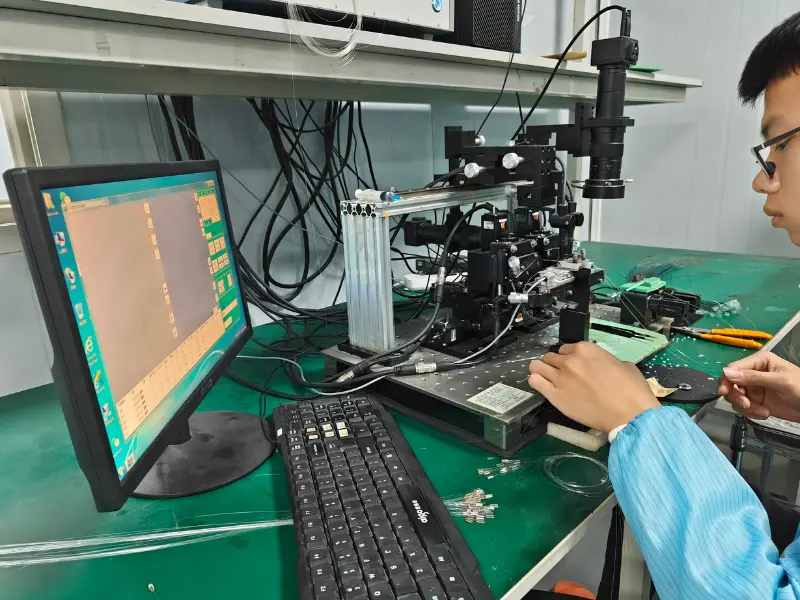

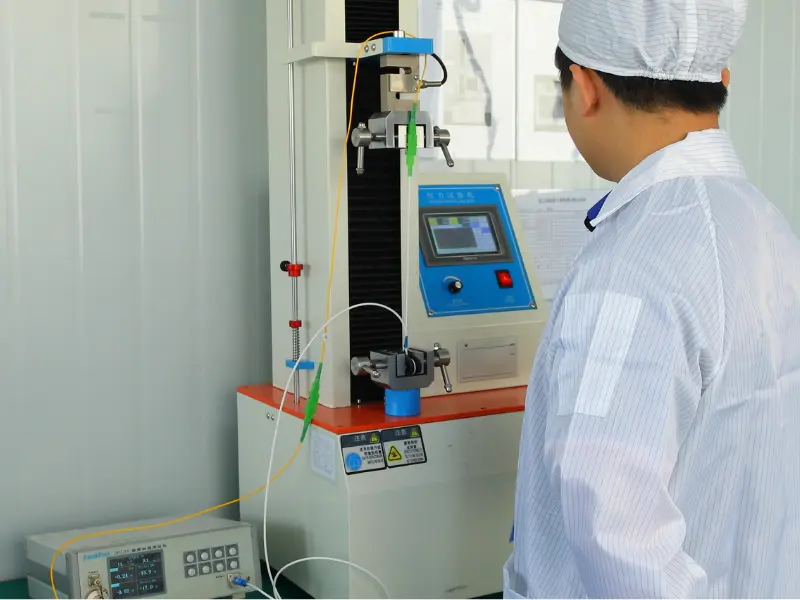

Optikai és mechanikai tesztelés
A kész csatlakozókat a termékspecifikáció és az alkalmazás szerint teszteljük.
A tesztelés a következőket tartalmazhatja:
- Beillesztési veszteség
- Megtérülési veszteség
- Vége{0}}az arcvizsgálatnak
- Párosítás és méretek
- Szakító- vagy tartóssági vizsgálat
A tesztelemeket és az elfogadási kritériumokat a projekt követelményei szerint erősítik meg.

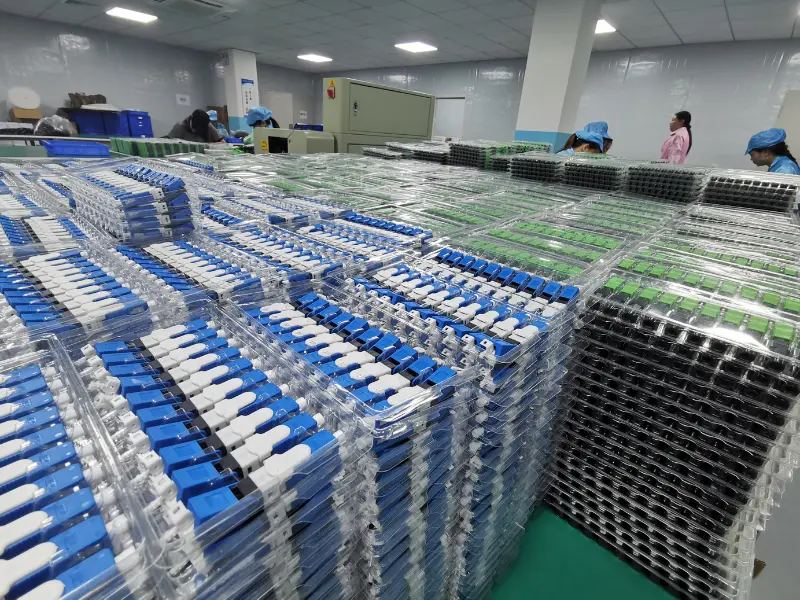

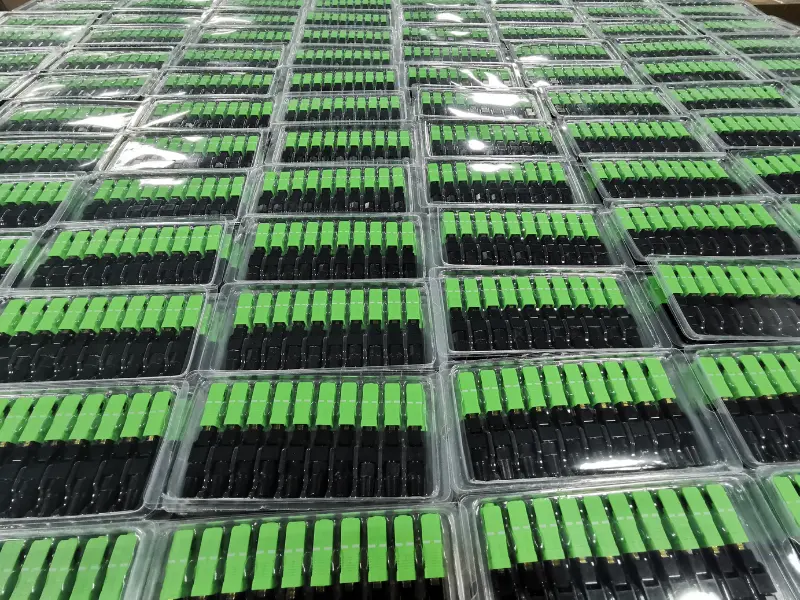

Végső ellenőrzés és csomagolás
A jóváhagyott csatlakozók a végső ellenőrzésre és csomagolásra kerülnek.
A végső ellenőrzések a következőket tartalmazhatják:
- Megjelenés és tisztaság
- Vég-arc állapot
- Optikai teljesítmény
- Címke és mennyiség pontossága
- Csomagolás állapota
A termékeket porvédő sapkákkal védjük, és szabványos vagy egyedi csomagolásba csomagoljuk.
Beszélje meg csatlakozási projektjét
Minőségellenőrzés a beérkező anyagoktól a végső kiszállításig
A konzisztens csatlakozó minősége nem csak a végső teszteléstől függ.
A kész csatlakozó átmenhet egy optikai teszten, miközben továbbra is befolyásolják az inkonzisztens anyagok, instabil összeszerelési körülmények, a végfelület szennyeződése vagy a csomagolás sérülése. Emiatt az EVOLUX több szakaszban kezeli a minőséget, beleértve a beérkező anyagokat, a gyártási folyamatokat, az optikai teljesítményt, a mechanikai összeszerelést és a szállítmány végső ellenőrzését.
A minőségi kritériumokat a csatlakozómodell, az alkalmazás és a vásárlói igények szerint erősítjük meg. Testreszabott projektek esetén az ellenőrzési tételek és az átvételi szabványok a minta-előkészítés vagy a tömeges gyártás előtt áttekinthetők.
Bejövő minőségellenőrzés – IQC
A beérkező alkatrészeket a gyártás előtt megvizsgálják, hogy azonosítsák az anyag-, méret- és megjelenési problémákat.
Az ellenőrzés a következőket foglalhatja magában:
- A hüvely méretei és a felület állapota
- Ház anyaga, mérete és színe
- Záró és illeszkedő szerkezetek
- Rugók, csizmák és mechanikai alkatrészek
- Szálas vagy előre{0}}beágyazott szálas alkatrészek
- Címkék és csomagolóanyagok
A nem megfelelő anyagokat a gyártás előtt azonosítják és szétválasztják az összeszerelési problémák csökkentése és a tételek konzisztenciájának megőrzése érdekében.
In-Folyamatminőség-ellenőrzés – IPQC
A kulcsfontosságú gyártási szakaszokat felügyelik a szálak egységes pozicionálása, a csatlakozószerkezet és az összeszerelés minőségének fenntartása érdekében.
Az ellenőrzés a következőket foglalhatja magában:
- Rost előkészítés és tisztaság
- Szálpozicionálás és érvéghüvely összeszerelés
- Ragasztási, rögzítési és térhálósodási feltételek
- Vég-felület csiszolása és polírozása
- A ház tájolása és összeszerelési méretei
- Zárás, párosítás és csomagtartó telepítés
A gyártás a jóváhagyott előírásokat és munkautasításokat követi. A testreszabott termékeket a megerősített rajz, specifikáció vagy jóváhagyott minta szerint ellenőrzik.
Optikai és mechanikai teljesítményteszt
A kész csatlakozókat a termékmodell, a tervezett alkalmazás és a megerősített vásárlói igények szerint tesztelik.
A tesztelés a következőket tartalmazhatja:
- Beillesztési és visszatérési veszteség
- Vége{0}}az arcvizsgálatnak
- Csatlakozó méretei és párosítási állapota
- A kapcsolat ismételhetősége
- Szakítószilárdság és kábeltartás
- Mechanikai tartósság
- Környezeti vagy hőmérsékleti vizsgálat
Nem minden csatlakozó igényel ugyanazokat a teszteket. Az ellenőrzési tételeket és az átvételi feltételeket a terméktervezési és projektkövetelményeknek megfelelően erősítik meg.
Végső minőség-ellenőrzés és nyomon követhetőség – FQC/OQC
A kész csatlakozókat a csomagolás és a szállítás előtt megvizsgálják, hogy ellenőrizzék a termék minőségét és a rendelés pontosságát.
A végső ellenőrzések a következőket tartalmazhatják:
- Optikai teljesítmény és vég{0}}felület állapota
- A termék megjelenése és tisztasága
- A ház színe és a termék jelölése
- Címke, mennyiség és csomagolás pontossága
- A kartondoboz és az ügyfél-{0}}specifikus követelmények
A jóváhagyott termékeket kiszállításra bocsátjuk, míg a nem megfelelő{0}}termékeket szétválasztjuk felülvizsgálat céljából. A projekttől függően a támogató feljegyzések tartalmazhatnak tételvizsgálati adatokat, optikai vizsgálati jelentéseket, mintajóváhagyásokat, specifikációs lapokat, tételek nyomon követhetőségét és korrekciós{2}}tevékenységi feljegyzéseket.
Egyedi száloptikai csatlakozók az Ön igényei szerint
A szabványos száloptikai csatlakozók nem mindig illenek minden hálózathoz, eszközhöz vagy telepítési környezethez. Különböző projektekhez speciális csatlakozószerkezetre, száloptikai módra, kábelméretre, házszínre, mechanikai kialakításra, optikai teljesítményszintre vagy csomagolási formátumra lehet szükség. Az EVOLUX támogatja a projekt-alapú testreszabást a forgalmazók, alvállalkozók, berendezésgyártók és saját-márkás márkák számára. A testreszabás megvalósíthatóságát a szükséges termékstruktúra, a rendelési mennyiség, az anyagok rendelkezésre állása és a műszaki követelmények alapján felülvizsgáljuk.
Csatlakozó konfigurációja
A csatlakozó konfigurációk az alkalmazástól függően választhatók vagy módosíthatók.
A választható lehetőségek a következők lehetnek:
SC-csatlakozók/LC-csatlakozók/FC-csatlakozók/ST-csatlakozók/PC-konfigurációk/UPC-konfigurációk/APC-konfigurációk/Egymódú-csatlakozók/Multimódus csatlakozók/Simplex szerkezetek/Duplex szerkezetek/Hagyományos polírozott csatlakozók/Terepi-telepíthető gyorscsatlakozók/Alkalmazás-{2}}specifikus csatlakozó-kombinációk
A végső konfigurációt a kompatibilitási, teljesítmény- és telepítési követelményeknek megfelelően erősítik meg.
Mechanikai szerkezet
A mechanikai alkatrészek áttekinthetők vagy módosíthatók a projekt{0}}specifikus követelményei szerint.
A testreszabás a következőket tartalmazhatja:
Csatlakozóház szerkezete/Csomagtartó stílusa/Csomagtartó hossza/Zárómechanizmus/Ferrul-specifikáció/Duplex klip szerkezete/Kábel-rögzítő alkatrészek/Megerősített szerkezetek/Vízálló szerkezetek/Telepítési tartozékok/
A mechanikai testreszabás rajzok áttekintését, szerszámértékelést vagy mintaellenőrzést igényelhet.
Szál- és kábelkompatibilitás
A csatlakozó szerkezetek különböző szál- és kábeltípusokhoz illeszthetők.
Az elérhető kompatibilitási lehetőségek a következők lehetnek:
250 μm csupasz szál / 900 μm pufferelt szál / 2,0 mm kábel / 3,0 mm kábel / FTTH leejtő kábel / Beltéri üvegszálas kábel / Ügyfél által meghatározott kábelszerkezetek
A kompatibilitás a csatlakozó típusától függ. Az ügyfeleknek meg kell adniuk a kábel méreteit, a konstrukciós rajzot vagy a fizikai mintát, amikor nem-szabványos konfigurációt kérnek.
Az ügyfél által szállított kábelt{0}}használó projektek esetén a tömeges gyártás előtt javasolható a minta-összeállítás és a kompatibilitás tesztelése.
Megjelenés és termékazonosító
A megjelenési lehetőségek segíthetnek a forgalmazóknak és a márkáknak egységes termékskála kialakításában.
A választható lehetőségek a következők lehetnek:
Csatlakozóház színe / Csomagtartó színe / Duplex klip színe / Termékjelölés / Lézeres jelölés / Ügyfél logója / Modellszám / Tételszám / Termékcímke / Forgalmazó{0}}specifikus termékkód
A színillesztési és jelölési módszerek a csatlakozó anyagától, a gyártási mennyiségtől és a gyártás megvalósíthatóságától függenek.
Optikai és mechanikai teljesítménykövetelmények
A teljesítménycélokat a termékterv és a tervezett alkalmazás szerint lehet felülvizsgálni.
A projekt követelményei a következők lehetnek:
Cél beillesztési veszteség/Cél visszatérési veszteség/Csatlakozás ismételhetősége/Mechanikai tartósság/Szakítószilárdság/Kábel-visszatartási teljesítmény/Működési-hőmérséklet-követelmények/Tárolási-hőmérséklet-követelmények/Környezeti feltételek/Alkalmazás--specifikus vizsgálati kritériumok
Minden teljesítménycél technikai értékelés tárgyát képezi. A végleges specifikációt dokumentációval, mintavizsgálattal vagy jóváhagyott gyártási mintával kell megerősíteni a tömeges gyártás előtt.
Csomagolás és Dokumentáció
A csomagolás testreszabható a forgalmazók, a projektvállalkozók és a saját márkás{0}}márkák számára.
A választható lehetőségek a következők lehetnek:
EVOLUX szabványos csomagolás/Semleges csomagolás/Privát-címkés csomagolás/Egyedi termékcímkék/Vonalkódcímkék/Belső-dobozcímkék/Karton jelölések/Vásárlói logó/Felhasználói utasítások/Telepítési kártyák/Csomagolás-listaformátumok/Vásárlói-specifikus csomagolási mennyiségek
A csomagolás részleteit a gyártás előtt meg kell erősíteni, hogy a címkék, vonalkódok, mennyiségek és a kartonra vonatkozó információk megfeleljenek a vevő fogadási és elosztási követelményeinek.
Az optikai szálas csatlakozó az optikai szálak összekapcsolására szolgáló eszköz, amely megkönnyíti a fényjelek hatékony továbbítását. Az optikai szálas csatlakozó gyorsabb csatlakoztatást és leválasztást tesz lehetővé, mint a toldás. Különböző típusúak, például SC, LC, ST és MTP, amelyek mindegyike meghatározott alkalmazásokhoz készült.
Lucent csatlakozók (LC)
Az LC-csatlakozók a legkisebb érvéghüvelyekkel rendelkeznek, amelyek mérete 1 1/4 mm, ami körülbelül fele akkora, mint egy ST-csatlakozóé. Apró méretük miatt a végelszámolások kis formájú kategóriájába tartoznak. Ezek a csatlakozók jól működnek többmódusú adó-vevőkhöz és egymódusú{4}}kábelekhez.
Szabványos csatlakozók (SC)
Az SC-csatlakozók 2 1/2 mm-es érvéghüvellyel rendelkeznek, amely tisztán a helyére pattan. A toló és húzó mozgás biztosítja a csatlakozót. Az ilyen típusú végződések nagy teljesítményűek, ami a bevezetésük óta lezajlott áreséssel együtt hozzájárult a több alkalmazásban való hatalmas népszerűségükhöz. Valójában sok korábban ST csatlakozóalkalmazás SC-csatlakozókat használ helyette, mivel az SC-t az ST helyettesítésére találták ki mind a távközlésben, mind az adatkommunikációban.
ST csatlakozók
Az ST csatlakozók a legrégebbi szálkábel-csatlakozótípusok közé tartoznak. 2005-ig ez a szabadalmaztatott AT&T csatlakozó márka az egyik legnépszerűbb üvegszálas végződés volt. Bár a megoldások, amelyek bizonyos problémákat megoldanak, a jelen lévő ST-csatlakozók felváltották ezeket a csatlakozókat, továbbra is népszerűek. Napjainkban költségük alacsony az életkorukból adódóan, így jó választás a költségkeret-{4}}gondoskodó projektekhez. Az ST csatlakozók kialakítása egy 2 1/2 mm-es érvéghüvely, amely bajonett-típusú összeköttetéssel rendelkezik a szálak között adapteren keresztül. Ezek az érvéghüvelyek rugóterhelésű{10}}konstrukciót használnak, amely megnehezítheti a beszerelést, kivéve, ha az alkatrészek pontosan illeszkednek, bár egy kulcsos rés segíti az érvéghüvelyek összehangolását a csatlakozáshoz.
Ferrule Core (FC) csatlakozók
Az FC-csatlakozók az LC- és SC-csatlakozók bevezetése előtt a legnépszerűbbek közé tartoznak az egymódusú csatlakozásokhoz{0}}. Ezek kulcsos,{2}}csavarozott érvéghüvelyt használnak. Az érvéghüvely becsavarásának folyamata azonban több időt és erőfeszítést igényel, mint az SC-csatlakozók bepattintása-. A csavaros kialakítás-megakadályozza a kapcsolat megszakadását, még akkor is, ha valaki húzza a kábelt, vagy a rendszernek vannak alkalmazásai olyan területeken, ahol nagy a mozgás. A kábelen keresztüli folyamatos adatáramlás és a csatlakozó biztonsága miatt az ilyen típusú csatlakozók egyik felhasználási területe a video over fiber. Az ST és SC csatlakozókhoz hasonlóan az FC kivezetések is 2 1/2 mm-es érvéghüvelyt használnak. Hibrid adapterrel bárki létrehozhat hidat ezen csatlakozótípusok között.
Több-pozíciós optikai (MPO) csatlakozók
Az MTP az MPO csatlakozók kereskedelmi márkája. Az MTP- és az MPO-csatlakozók ugyanazok, kivéve, hogy az MTP-márka kifejezetten nagy teljesítményű{1}}alkalmazásokhoz használható, míg az MPO mechanikusabb helyzetekben működik. Ez a két csatlakozó általában többszálas szalagkábeleket köt össze. Ezek a csatlakozók 2-6 12 vagy 16 szálból álló sorral rendelkeznek. A soronként 12 szálas MPO-csatlakozók kettő-hat sorosak lehetnek, ezek közül kettő a leggyakoribb. Azon csatlakozók, amelyek soronként 16 szálat tartalmaznak, nem tartalmazhatnak kettőnél több sort. Az érvéghüvelyek közötti kapcsolatok csapokat és lyukakat használnak, hogy a szál végeit egy másik kábellel vagy elektronikus eszközzel illesszék. Az ilyen típusú csatlakozók leggyakrabban vagy nagy sebességű{12}}kapcsolatokban alkalmazzák, amelyek többmódusúak, vagy előre{13}}végzett kábelcsoportokhoz.
MT-RJ csatlakozók
Mára az MT{0}}RJ csatlakozók megszűntek a használatból. Egyes rendszereken azonban továbbra is szükség lehet ezekre a csatlakozókra a javításhoz. MT-Az RJ csak a duplex szálas multimódusú kábeleknél működik. Mindkét szál bemegy az érvéghüvelybe, amely csapokkal és lyukakkal csatlakozik a párosított feléhez, hasonlóan az MPO-végződésekhez. Az ilyen típusú csatlakozóknak is létezik néhány plug--és-jack-változata.
Száloptikai csatlakozó alkalmazása
Internet és helyi hálózatok (LAN)
Az optikai kábelek nagyobb sávszélességet tesznek lehetővé a többi kábelhez képest. A hálózatépítés leggyakrabban használt száloptikája, amely az egész épületben biztosít internet- és LAN-kapcsolatot. Az optikai kábel különösen jól működik 90 méternél nagyobb távolságokon és gigabites{3}}sebességű kapcsolatoknál. A LAN és a nagy sebességű{5}}internet is többmódusú optikai kábelt használ. Manapság sok vállalatnál van üvegszálas kábel a távközlési szekrényekhez, amelyek aztán a jelet réz-alapú Cat5-kábelre és más kábelekre továbbítják. Ezek a kábelek továbbítják a jelet a számítógépekhez és a telefonokhoz. A médiakonverterek vagy telekommunikációs szekrények használatának ez a gyakorlata azonban idővel eltűnhet. Az üvegszálas technológia innovációi, a távközlési szekrények magas karbantartási költségei és a száloptika árának csökkenése végül az összes üvegszálas hálózatot normává teheti.
Közösségi antenna TV (CATV) és egyéb távközlés
A közösségi antennatelevíziós és más távközlési cégek gyakran előnyben részesítik az optikai kábelt a jelek továbbítására, mivel a régebbi technológiákhoz képest alacsonyabb költséggel, kisebb veszteséggel és nagyobb sávszélességgel szállítják a jeleiket. Ezenkívül minden adó és vevő szálpár több hang- és videojelet képes továbbítani. A vezetékes szállítási módokhoz képest az optikai szálak 100-szor messzebbre és több mint 1000-szer gyorsabban képesek eljutni. A CATV egymódusú optikai kábelezést használhat a nagyobb sávszélesség és a kisebb veszteség érdekében.
Közüzemi hálózatok
A közművek, például az elektromos cégek vagy az önkormányzati vízkezelő létesítmények többféle módon használják a száloptikát. Előfordulhat, hogy optikailag csatlakoztatott, zárt-áramkörű TV- (CCTV) biztonsági kamerákkal és különböző webhelyeket összekötő hálózattal valós idejű adatokat szolgáltatnak a műveletekről. Az elektromos cégek például felismerték, hogy gyártó és elosztó berendezéseik zavarják a hagyományos kommunikációs vezetékeket, és korán áttértek a száloptikára. A városi segélyszolgálatok száloptikát is használnak a CCTV-vel, vezeték nélküli technológiával és közlekedési kamerákkal a kommunikáció és az információmegosztás integrálására a reagálók között. Ráadásul a városi hálózatokon keresztül elérhető üvegszálas kapcsolat nagyobb sávszélességet kínálhat, hogy egyszerre több városi dolgozó is elférjen a rendszerben.
Ipari hálózatépítés
A villamosenergia-ipari vállalatokhoz hasonlóan az elektromágneses interferencia is szerepet játszik az ipari vállalkozásokban használt kommunikációs termékek kiválasztásában. A berendezésből származó elektromos zaj súlyos problémákat okozhat az árnyékolatlan vezetékes kábeleknél. De ez nem teszi ugyanezt a száloptikánál. Mivel sok ipari létesítmény intelligens működésbe lép át egymással és az interneten keresztül hálózaton keresztül, a megbízható kapcsolat létfontosságú. Ipari alkalmazásokhoz a csatlakozóknak szilárd rögzítésekkel kell rendelkezniük, amelyek nem mozdulhatnak el könnyen még a közelben működő gépek által okozott állandó rezgésektől sem.
A száloptikai csatlakozók egyediek. A szálkábelek elektromos jelek helyett fényimpulzusokat továbbítanak, ezért a végződéseknek sokkal pontosabbnak kell lenniük. Ahelyett, hogy pusztán lehetővé tennék, hogy a tűk fém-a-fémmel érintkezzenek, a száloptikai csatlakozóknak a mikroszkopikus üvegszálakat tökéletesen össze kell igazítaniuk a kommunikáció lehetővé tétele érdekében. Bár sok különböző típusú szálas csatlakozó létezik, hasonló tervezési jellemzőkkel rendelkeznek.
Szimplex vs. duplex:A szimplex végenként 1 csatlakozót jelent, a duplex pedig végenként 2 csatlakozót jelent. A szálas csatlakozónak három fő összetevője van: érvéghüvely, csatlakozótest és csatolómechanizmus.
Horgágy:Ez egy vékony szerkezet (gyakran hengeres), amely valójában tartja az üvegszálat. Van egy üreges-középe, amely szorosan rögzíti a szálat. Az érvéghüvelyek általában kerámiából, fémből vagy jó minőségű{3}}műanyagból készülnek, és jellemzően egy szál szálat tartalmaznak.
Csatlakozó test:Ez egy műanyag vagy fém szerkezet, amely tartja a hüvelyt, és a köpenyhez kapcsolódik, és magát az üvegszálas kábelt erősíti.
Kapcsoló mechanizmus:Ez a csatlakozótest egy része, amely a helyén tartja a csatlakozót, amikor egy másik eszközhöz (kapcsolóhoz, NIC-hez, válaszfalcsatolóhoz stb.) csatlakoztatják. Lehet reteszkapocs, bajonett-stílusú anya vagy hasonló eszköz.
1. lépés: Ismerje meg a szálak számát és a csatlakozó típusát
Válassza ki a csatlakozó típusát a meglévő berendezései és{0}}hosszú távú tervei alapján. Válassza az LC csatlakozót, ha a leggyakoribb SFP modult használja. Ha QSFP28 modult használ, választhat MPO vagy LC csatlakozót. Az SC és az LC a leggyakoribb választás, az MPO a nagy áteresztőképességű adatközpontokhoz, a VSSF csatlakozók, például a CS és az SN pedig a 400 G-os és azon túli szálkábelezési alkalmazásokhoz valók.
2. lépés: Ismerje meg a szál típusát
Az üvegszálas kábelekhez hasonlóan az optikai csatlakozók is általában egymódusúak és többmódusúak kategóriába sorolhatók. Az egymódusú szál lehetővé teszi egy fénymód egyidejű terjedését, a leghosszabb átviteli távolságot kínálva. A többmódusú mód lehetővé teszi számos fénymód átterjedését a szálon keresztül, ami nagyon rövid távolságot támogat, de csökkenti a kábelezési költségeket. Ezek a szálas csatlakozók általában különböző színkódokkal rendelkeznek a könnyű azonosítás érdekében. Az egymódusú csatlakozók általában kék vagy zöld burkolatúak, míg az OM1/OM2 többmódusú csatlakozók bézs burkolatúak, az OM3 aqua színű, az OM4 pedig bíbor színű.
3. lépés: Ismerje meg a lengyel típust
Emlékezz a lengyel típusra. Az optikai csatlakozók PC, UPC és APC polírozásban kaphatók. A különböző polírozás teljesítmény- és költségkülönbséget kínál. Megrendelés előtt ellenőrizze őket szállítójával.
Tippek a száloptikai csatlakozóhoz
Tisztítsa meg a csatlakozókat
Az üvegszálas kábelek és csatlakozók karbantartásának egyik legfontosabb lépése a rendszeres és alapos tisztítás. A szennyeződés, a por, az olaj és más szennyeződések befolyásolhatják az optikai jelek minőségét és teljesítményét, csillapítást, visszaverődést és interferenciát okozhatnak, sőt károsíthatják a szálmagot vagy a csatlakozóvéget-. A csatlakozók tisztításához a csatlakozó típusától és méretétől függően szöszmentes törlőkendőt, tisztítókazettát vagy sűrített levegős tartályt kell használnia. A mikroszkóppal vagy videoszondával történő tisztítás előtt és után is ellenőriznie kell a csatlakozókat, hogy megbizonyosodjon arról, hogy mentesek a törmeléktől és a karcolásoktól.
Tárolja megfelelően a kábeleket
Az üvegszálas kábelek és csatlakozók karbantartásának másik kulcsfontosságú tényezője a megfelelő tárolás, amikor nincsenek használatban vagy szállításkor. Ne tegye ki kábeleit szélsőséges hőmérsékletnek, páratartalomnak, napfénynek, vegyszereknek vagy mechanikai igénybevételnek, mivel ezek ronthatják a szál anyagát, repedéseket okozhatnak vagy eltörhetik a kábelt. Óvatosan és lazán tekercselje fel a kábeleket, kövesse az ajánlott hajlítási sugarat, és kerülje a csavarodást, csavarodást vagy csomót. A kábeleket egyértelműen címkézze fel, és használjon védőkupakokat, zacskókat vagy tokokat, hogy elkerülje a port és a csatlakozók sérülését.
Rendszeresen tesztelje kábeleit
Annak érdekében, hogy az üvegszálas kábelek és csatlakozók jól működjenek, és az elvárt teljesítményt nyújtsák, rendszeresen tesztelje azokat a megfelelő eszközökkel és módszerekkel. Mérje meg a kábelek optikai teljesítményét, csillapítását és veszteségét teljesítménymérővel, fényforrással vagy optikai idő{1}}domain reflektométerrel (OTDR). Az optikai jelek minőségét és integritását optikai spektrumanalizátorral (OSA) vagy optikai modulációs analizátorral (OMA) is ellenőriznie kell. Hasonlítsa össze a teszteredményeket a rendszer specifikációival és szabványaival, és azonosítsa az esetleges problémákat vagy anomáliákat.
Javítsa meg vagy cserélje ki a kábeleket, ha szükséges
Néha, minden erőfeszítése ellenére, az üvegszálas kábelek és csatlakozók olyan károsodást, kopást vagy meghibásodást szenvedhetnek, amelyet tisztítással vagy teszteléssel nem lehet kijavítani. Ebben az esetben a lehető leghamarabb javítsa meg vagy cserélje ki a kábeleket, hogy elkerülje a további problémákat vagy leállást. A törött vagy vágott szálak összekapcsolásához használjon fúziós toldót vagy mechanikus toldót, a gyártó utasításait és biztonsági óvintézkedéseit követve. A kábelek csatlakoztatásához vagy cseréjéhez is használjon kompatibilis és jó minőségű-csatlakozókat, adaptereket és patch kábeleket, és kerülje a különböző típusú vagy minőségű szálak keverését.
Képezze ki személyzetét, és kövesse a bevált módszereket
Végül, az üvegszálas kábelek és csatlakozók karbantartásának egyik leghatékonyabb módja a személyzet képzése, valamint az üvegszálas rendszer kezelésével, telepítésével és üzemeltetésével kapcsolatos bevált gyakorlatok követése. Meg kell tanítania munkatársait a száloptika alapjairól, az üvegszálas kábelek és csatlakozók típusairól és jellemzőiről, az üvegszálas munkavégzés lehetséges veszélyeiről és kockázatairól, valamint az üvegszálas alkatrészek tisztítására, tárolására, tesztelésére, javítására és cseréjére vonatkozó megfelelő eljárásokról és technikákról. Kövesse az ipari szabványokat és irányelveket az üvegszálas telepítésre, lezárásra és tanúsításra vonatkozóan, valamint dokumentálja karbantartási tevékenységeit és nyilvántartásait.
Végső GYIK útmutató a száloptikai csatlakozókhoz
K: Mi az a száloptikai csatlakozó?
K: Melyek a leggyakoribb üvegszálas csatlakozók?
K: Hogyan azonosíthatom az optikai csatlakozót?
K: Mi a különbség a száloptikai csatlakozó és a toldás között?
K: Miért olyan drágák az üvegszálas csatlakozók?
K: Mi a különbség a kék és a zöld szálas csatlakozók között?
K: Mi a különbség az LC és SC szálas csatlakozók között?
K: Melyik a jobb SC vagy LC csatlakozó?
K: Hogyan lehet megkülönböztetni az ST és az SC csatlakozót?
K: Mit jelent az MU csatlakozó?
K: Mi a száloptikai csatlakozók szerkezete?
K: Hogyan tesztelik az üvegszálas csatlakozókat?
K: Mikor és hogyan kell tisztítani az optikai csatlakozókat?
K: Hogyan válasszuk ki a megfelelő optikai csatlakozót?
K: Mit tegyek, ha telepítek egy SC-csatlakozót, de szükségem van egy LC-típusra?
K: Hogyan csatlakoztathatja az optikai kábelt a csatlakozóhoz?
K: Hogyan csatlakoztathat két optikai kábel csatlakozót?
K: Miért kell megtisztítanom az optikai csatlakozókat?
K: Tudok optikai csatlakozót?
K: Mik azok az SC csatlakozók?

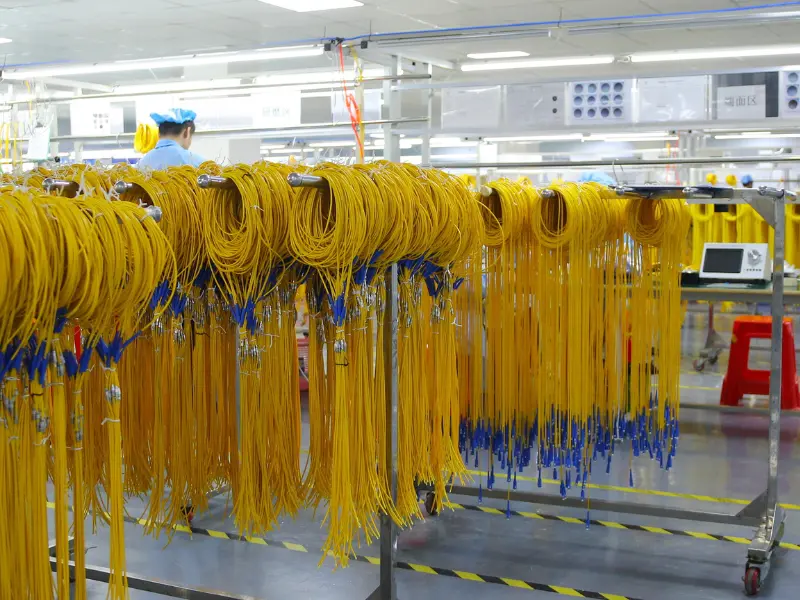

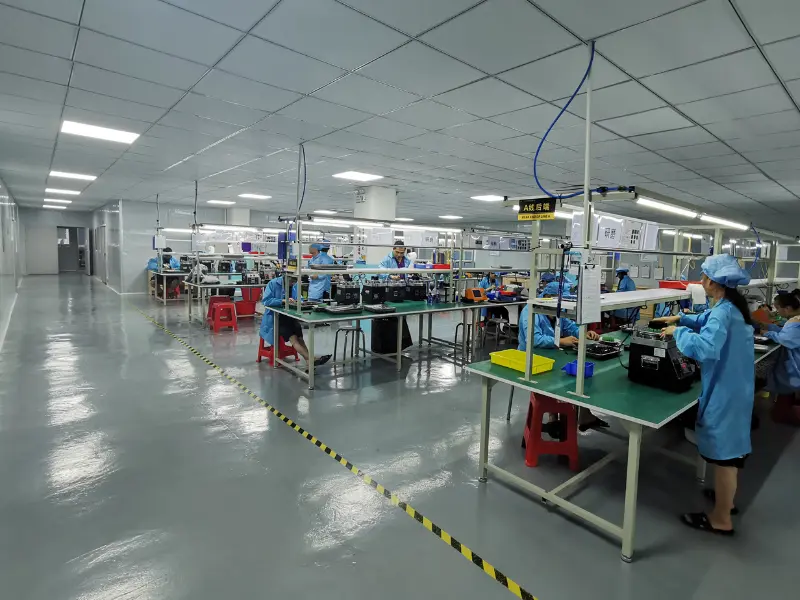

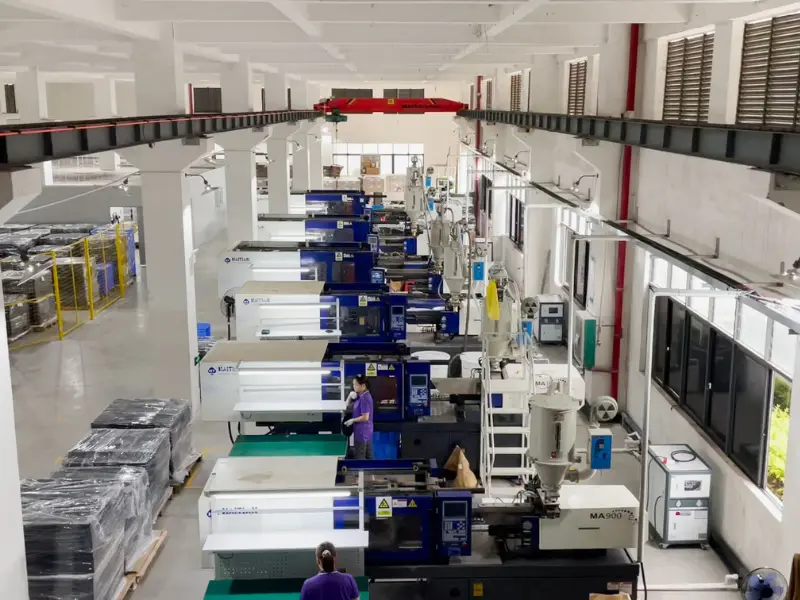

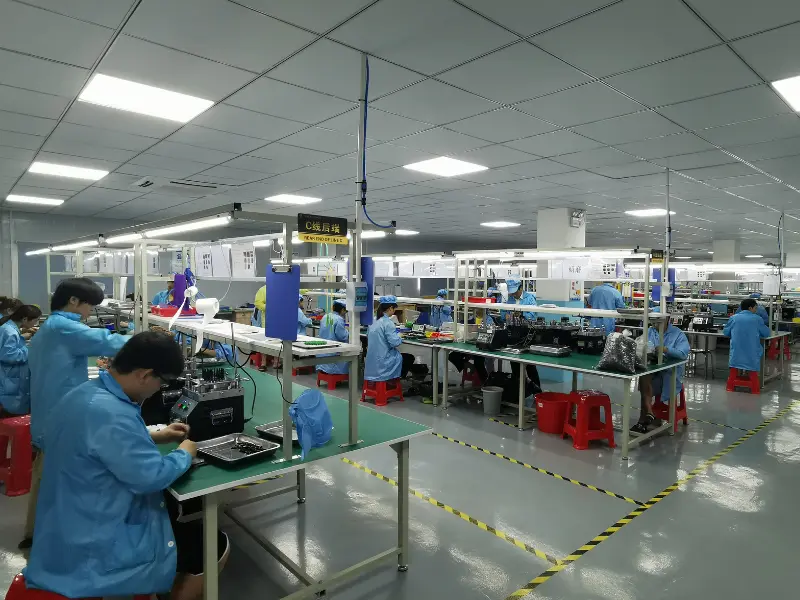

Mint Kína egyik vezető száloptikai csatlakozó gyártója és beszállítója, szeretettel üdvözöljük, hogy gyárunkból raktáron vásároljon optikai csatlakozót. Minden testreszabott termék kiváló minőségű és alacsony áron. Árlistáért és ingyenes mintáért lépjen kapcsolatba velünk most.
száloptikai csatlakozó száloptikai dobozokhozszáloptikai csatlakozó az optikai garanciákhozszáloptikai csatlakozó száloptikai adókhoz
