FTTH ODN megoldás a gyors és megbízható optikai szálas hozzáférés kiépítéséhez
Az Evolux egyablakos{0}}passzív száloptikai komponenseket szállít az FTTH, FTTx és PON hozzáférési hálózatokhoz, beleértve az SC/APC csatlakozókat, adaptereket, pigtaileket, patch kábeleket, PLC elosztókat és csatlakozódobozokat.
FTTH ODN megoldás a gyors és megbízható optikai szálas hozzáférés kiépítéséhez
Az Evolux egyablakos{0}}passzív száloptikai komponenseket szállít FTTH, FTTx és PON hozzáférési hálózatokhoz - SC/APC csatlakozók, adapterek, pigtailek, patch kábelek, PLC elosztók és csatlakozódobozok.
A központi iroda javításától az utolsó-mérföldes előfizetői csökkenésig az FTTH termékmegoldásunk segít a távközlési szolgáltatóknak, vállalkozóknak és forgalmazóknak stabil, méretezhető és egyszerűen--telepíthető optikai elosztó hálózatok kiépítésében.
fülek Fiber Optic Supply tapasztalat
Száloptikai csatlakozók mellékelve
FTTH és FTTx projektrendelések támogatottak
Címkézés és csomagolás elérhető

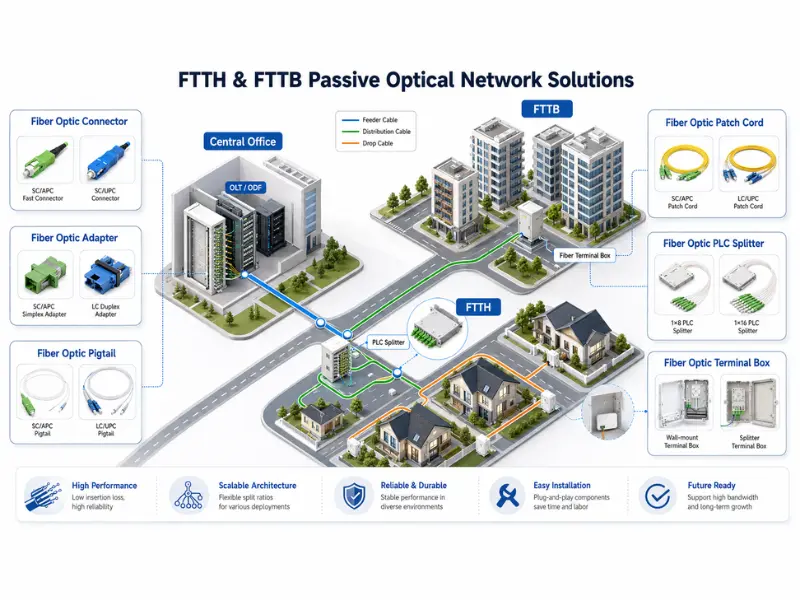

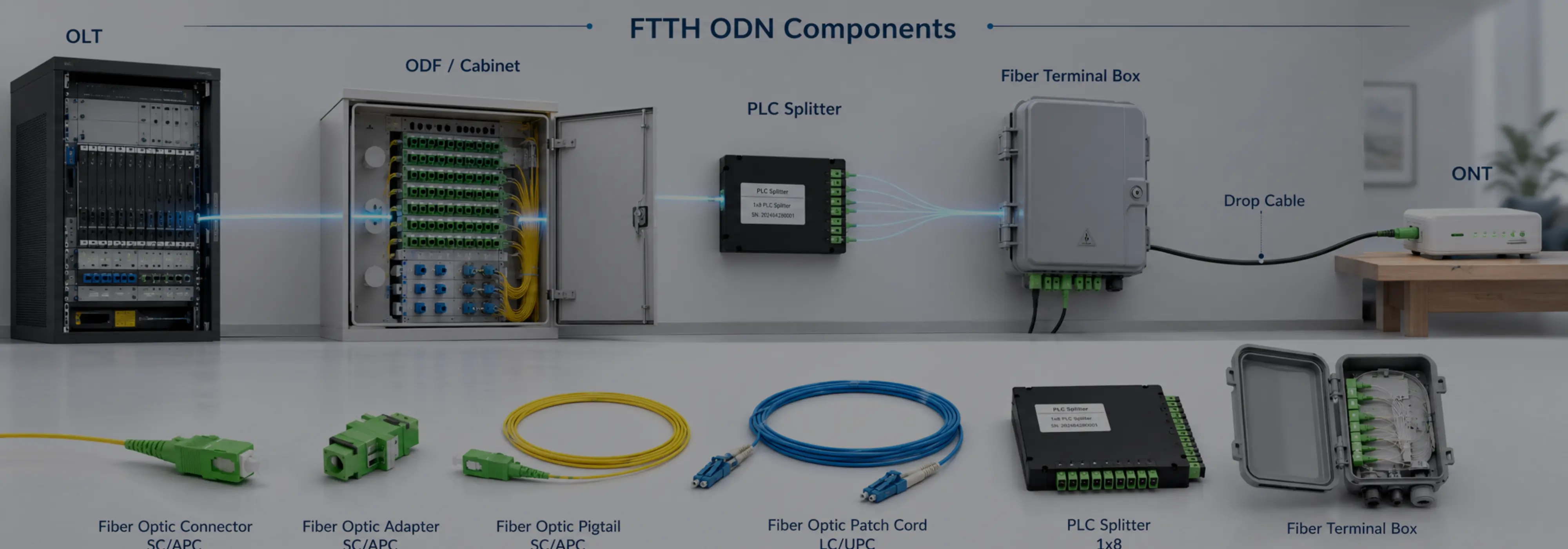

Tipikus FTTH ODN hálózati architektúra
Egy tipikus FTTH PON hálózatban passzív optikai komponensek kötik össze a központi irodát a végfelhasználókkal, akiknek nincs aktív eszköze az elosztási útvonalon. Az Evolux biztosítja a kulcsfontosságú passzív összetevőket, amelyeket a felosztáshoz, összeillesztéshez, foltozáshoz, lezáráshoz és előfizetői csatlakozáshoz használnak.
OLT
Központi Iroda
01
ODF / szekrény
Feeder kábel
02
PLC Splitter
1×4 – 1×64
03
Terminál doboz
Elosztás
04
Drop → ONT
Előfizető
05
Az FTTH hálózat minden szakaszához kompatibilis passzív komponensek szükségesek. A csatlakozó típusa, az elosztó aránya, a kapocsdoboz kapacitása, a szál típusa és a telepítési környezet egyaránt befolyásolja a hálózat teljesítményét és a telepítés hatékonyságát. Az Evolux segít az ügyfeleknek kiválasztani a megfelelő termékeket a projekt topológiája, az előfizetői mennyiség és a telepítési forgatókönyv szerint.
Ajánlott FTTH termékcsaládok
Az Evolux biztosítja az FTTH és PON hozzáférési hálózatokban használt fő passzív száloptikai termékcsaládokat. Ezek a termékek egyenként szállíthatók vagy kombinálhatók egy testreszabott FTTH projekt BOM-ba.
Száloptikai csatlakozó
SC/APC gyorscsatlakozó, SC/UPC csatlakozó és LC csatlakozó terepi lezáráshoz, ONT csatlakozáshoz, kapocsdobozhoz és javításhoz.
Használható: mezőlezárás · ONT · foltozás
Fiber Optic Fast Connector Sc Apc
Fiber Optic Sc csatlakozó
Száloptikai Lc csatlakozók
Száloptikai adapter
SC/APC szimplex adapter, LC duplex adapter és karimás adapter csatlakozódobozokhoz, elosztódobozokhoz, ODF- és osztódobozokhoz.
Használható: csatlakozódoboz · ODF · osztódoboz

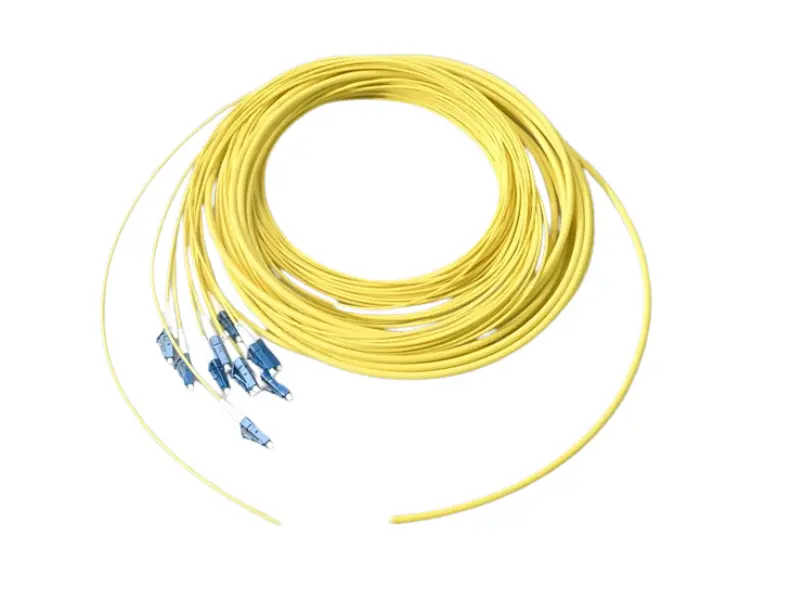

Fiber Optic Pigtail
SC/APC és LC/UPC pigtailek OS2 G.657A1/A2 szálból illesztési pontokhoz, csatlakozódobozokhoz és elosztókeretekhez.
Használható: illesztési pontokban · csatlakozódobozban · ODF-ben
Fiber Optic Patch kábel
SC/APC szimplex, LC és páncélozott patch kábelek OLT-hez, ODF-hez, elosztóhoz, csatlakozódobozhoz és ONT csatlakozáshoz.
Használt: OLT · ODF · osztó · ONT

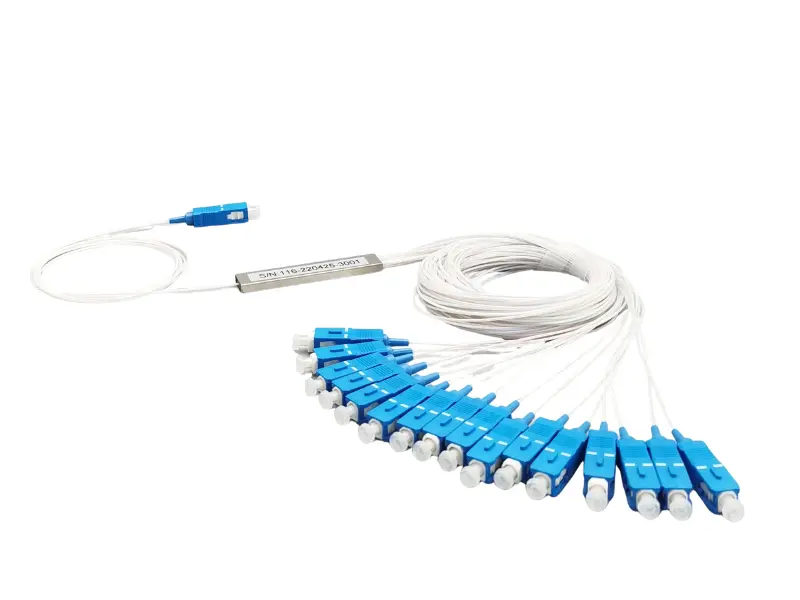

Száloptikai PLC osztó
1×4, 1×8, 1×16, 1×32 és 1×64 PLC elosztók PON jelfelosztáshoz, központosított és másodlagos felosztáshoz.
Alkalmazása: PON felosztás · központosított · másodlagos
Száloptikai csatlakozódoboz
2-24 magos csatlakozódobozok, elosztódobozok és fali-dobozok folyosói, fali, oszlop- és előfizetői hozzáférési pontokhoz.
Használható: folyosó · fal/oszlop · hozzáférési pontok
Akár szabványos SC/APC-patch kábelekre van szüksége projektjére, akár sorkapocsdobozok, PLC-elosztók, adapterek és pigtailek teljes készletére - Az Evolux támogatja a rugalmas termékillesztést a különböző FTTH-telepítési modellekhez.
FTTH megoldástípusok különböző telepítési igényekhez
A különböző FTTH-projektek eltérő telepítési módszereket igényelnek. Az Evolux támogatja a splicing-alapú FTTH, az előre lezárt FTTH és az MDU épületszál-elosztási megoldásokat.

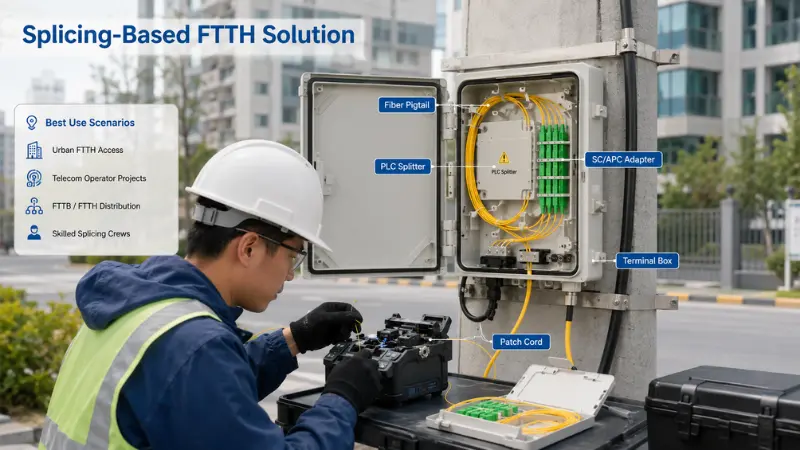

Illesztés{0}}alapú FTTH-megoldás
Hagyományos FTTH-projektek esetén költségérzékeny hozzáférési hálózatok és{0}}telepítések, ahol terepi fúziós illesztésre van szükség.
Alapvető előny:stabil kapcsolat és rugalmas útválasztás - hosszú távú,{1}}fix hozzáférésű hálózatokhoz készült.
A szálas pigtailek adagoló- vagy elosztószálakkal vannak összeolvasztva, míg az adapterek és a csatlakozódobozok rendezett, védett csatlakozási pontokat biztosítanak -, amelyek ideálisak a stabil hosszú távú-teljesítményt és rugalmas helyszíni útválasztást igénylő projektekhez.
- SC/APC adapter
- PLC Splitter
- Terminál doboz
- Patch kábel
A legjobb felhasználási forgatókönyvek
- Városi FTTH hozzáférési hálózatok
- Telekommunikációs projektek
- FTTB / FTTH terjesztési pontok
- Csapatok képzett splicing legénységgel

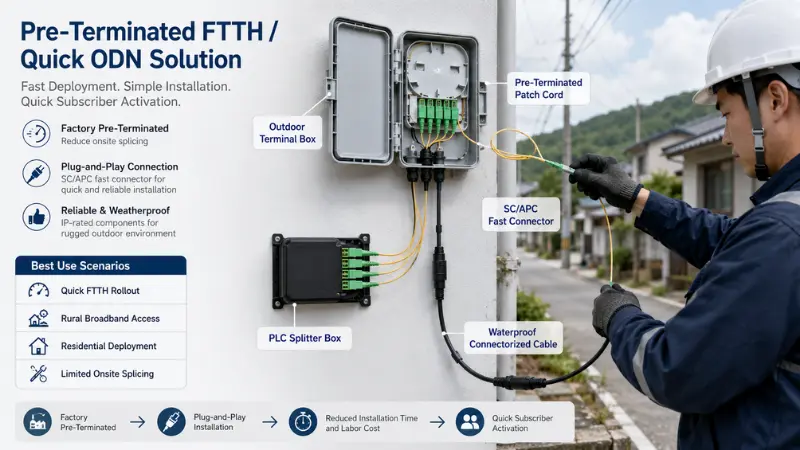

Előre-Megszakított FTTH/Gyors ODN
Az előfizetők gyors aktiválásához, alacsony{0}}lakásos lakossági, vidéki szélessávú szolgáltatásokhoz és magas munkaerőköltségű piacokhoz.
Alapvető előny:csökkenti a mezőillesztést, egyszerűsíti a telepítést és felgyorsítja az előfizetők aktiválását.
A gyári-kábelek, csatlakozók és kapocsdobozok javítják a telepítési sebességet és csökkentik a telepítési hibákat -, amelyek alkalmasak a gyors FTTH-kiterjesztésekre, ahol a telepítés hatékonysága és állandó minősége a legfontosabb.
- Leírás Leírás Leírás
- Műszaki adatok
- Jellemzők
- Alkalmazások
A legjobb felhasználási forgatókönyvek:
- Gyors FTTH bevezetés
- Vidéki szélessávú hozzáférés
- Lakossági közösség kiépítése
- Korlátozott helyszíni illesztési erőforrások

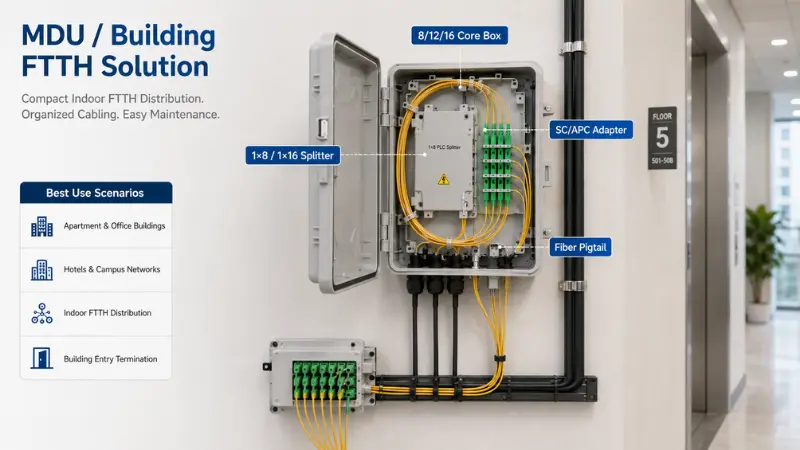

MDU / Building FTTH Solution
Lakásokhoz, irodaházakhoz, szállodákhoz, campusokhoz és több{0}}lakásos egységekhez.
Alapvető előny:kompakt szálelosztás több-lakásos egységekhez és beltéri épületek belépési pontjaihoz.
Az MDU és az FTTH építésekor a kompakt elosztás és az egyszerű karbantartás kulcsfontosságú. Az Evolux kapocsdobozokat, elosztókat, adaptereket, pigtaileket és beltéri patch kábeleket biztosít a folyosói, a padlószinti-szintű és az előfizetői-oldali hozzáférési pontokhoz.
- 8/12/16 Core Box
- 1×8 / 1×16 osztó
- SC/APC adapter
- Fiber Pigtail
A legjobb felhasználási forgatókönyvek
- Lakás- és irodaházak
- Szállodák és egyetemi hálózatok
- Beltéri FTTH elosztás
- Épületbelépő befejezés
Hogyan válasszunk FTTH termékeket a projektjéhez?
A megfelelő FTTH konfiguráció a hálózat struktúrájától, az elosztó kialakításától, a telepítési környezettől és az előfizetők számától függ. Használja ezt az útmutatót a megfelelő passzív alkatrészek kiválasztásához, mielőtt árajánlatot kérne.
| Projekt állapota | Ajánlott irány | Megerősítendő információ |
|---|---|---|
| Központosított felosztás | PLC elosztó szekrény / ABS / LGX | Elosztó arány, portok mennyisége, csatlakozó típusa, beépítési hely |
| Másodlagos felosztás | Csatlakozódoboz elosztóval | Felhasználói sűrűség, padlómennyiség, karbantartási mód |
| Kültéri falra/oszlopra szerelés | IP65 kültéri csatlakozódoboz | Vízálló szint, kábelbevezetési irány, szerelési mód |
| Folyosó / Beltéri telepítés | Kompakt doboz + pigtail + patch zsinór | Lánggátló-követelmény, hajlítási sugár, doboz mérete |
| Gyors előfizetői aktiválás | Előre-bontott patch kábel | Kábelhossz, csatlakozó típusa, húzószem, vízszigetelés |
| PON hálózati kapcsolat | SC/APC csatlakozó + PLC elosztó | Elosztó arány, optikai teljesítmény költségvetés, OLT/ONT interfész |
A legtöbb FTTH PON hálózatnál általában SC/APC csatlakozókat használnak a visszaverődés csökkentésére. A végső csatlakozótípusnak azonban mindig meg kell egyeznie az OLT, ONT, elosztó és projekt specifikációival. Az Evolux segíthet a termékkompatibilitás megerősítésében a tömeggyártás előtt.
Mérnöki vezérlőpontok az FTTH ODN telepítéséhez
Az FTTH projektek többet igényelnek, mint a termékvásárlás. A végső terméklista megerősítése előtt figyelembe kell venni az optikai teljesítményt, a telepítési környezetet, a csatlakozók kompatibilitását és a tesztdokumentációt.

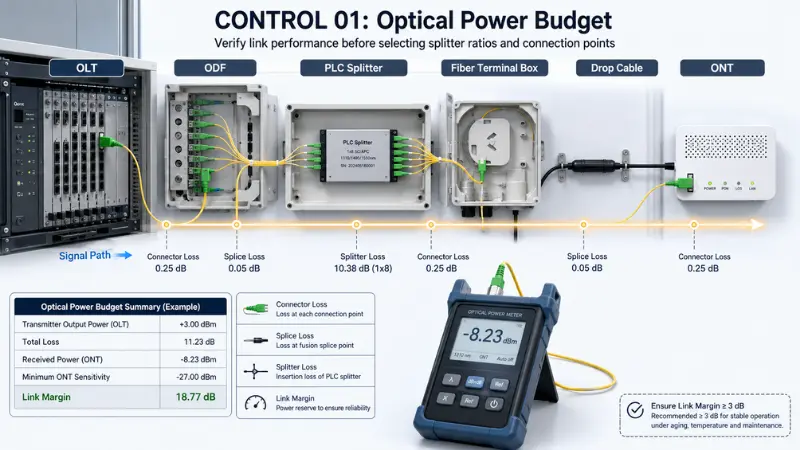

VEZÉRLÉS 01
Optikai teljesítmény költségvetés
A kiválasztás előtt ellenőrizze az elosztó elvesztését, a csatlakozó elvesztését, az illesztési veszteséget és a kapcsolat margójátosztóarányokés kapcsolódási pontok. A megfelelő energiafogyasztás stabilan tartja a jelet az OLT és az ONT között.

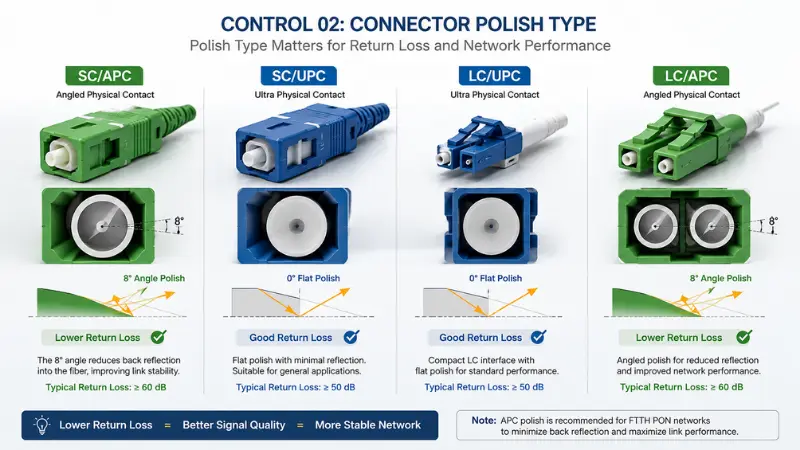

VEZÉRLÉS 02
Csatlakozó lengyel típus
A PON hálózatok általában SC/APC-t használnak, mivel az APC polírozás csökkenti a visszatérési veszteséget. SC/UPC, LC/UPC vagy LC/APC is alkalmazható - lásdPC vs UPC vs APC lengyel.

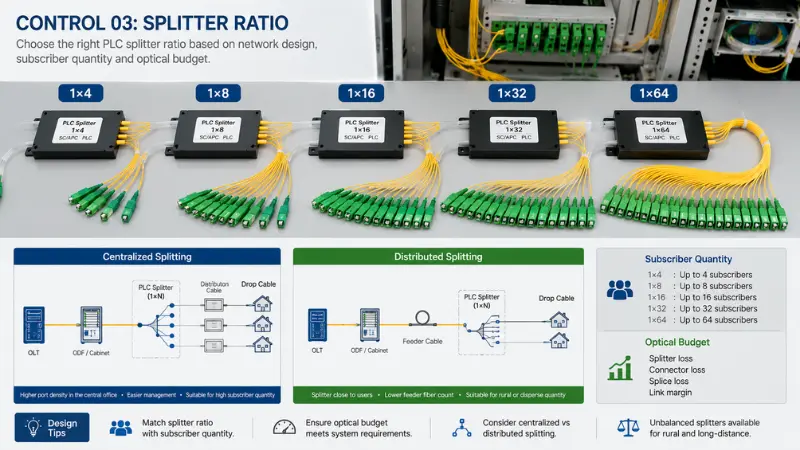

VEZÉRLÉS 03
Elosztási arány
Az általános PLC-arányok az 1×4, 1×8, 1×16, 1×32 és 1×64. Válasszon az előfizetői szám, az optikai költségkeret és a központosított vagy elosztott tervezés szerint -, beleértvekiegyensúlyozatlan hasadásvidékre.

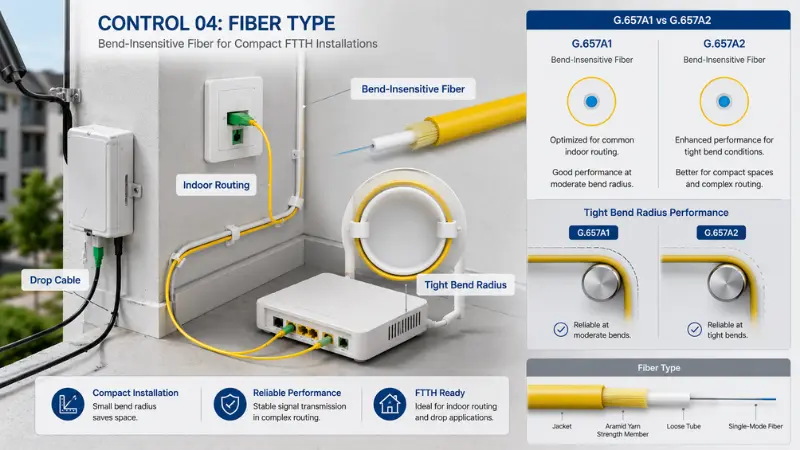

VEZÉRLÉS 04
Száltípus
Az ejtőkábelekhez és a beltéri elvezetéshez a hajlításra{0}}érzéketlen szálakat, például a G.657A1 / G.657A2-t részesítik előnyben kompakt helyeken és szűk hajlítási sugár esetén. Hasonlítsa összeegy-mód és több mód.
VEZÉRLÉS 05

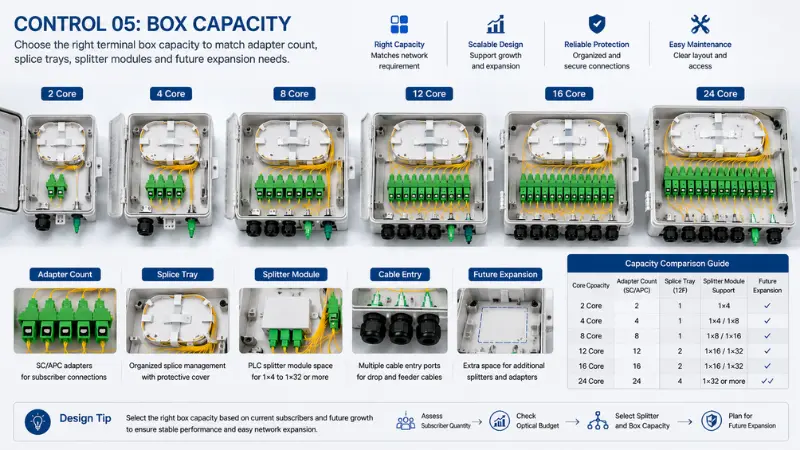

Doboz kapacitása
Mérkőzéscsatlakozódobozkapacitás az adapterek számához, a tálcák illesztéséhez, az elosztó modulokhoz és a jövőbeni bővítéshez. Általános lehetőségek: 2, 4, 8, 12, 16 és 24 mag.
VEZÉRLÉS 06

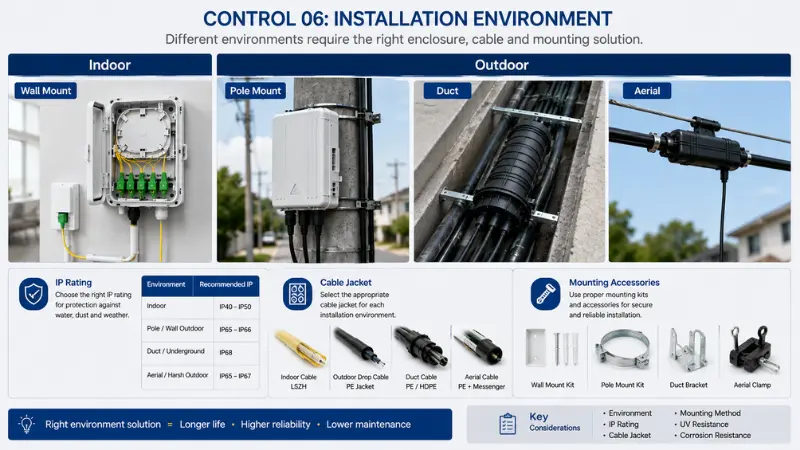

Telepítési környezet
Beltéri, kültéri, fali, oszlop-, csatorna- és antennakörnyezetben különböző kábelköpenyekre, dobozanyagokra, IP-besorolásra és szerelési tartozékokra lehet szükség. Lásdbeltéri és kültéri telepítés.
FTTH beszerzési és mérnöki útmutatók
Referenciacikkekkel segíti csapatát a PON felosztás megtervezésében, a csatlakozók kiválasztásában és a komplett FTTH passzív komponens BOM elkészítésében.
Testreszabott FTTH termékillesztés és darabjegyzék-támogatás
Minden FTTH projektnek más-más követelményei vannak. Az Evolux támogatja a rugalmas termékillesztést és testreszabást, így Ön elkészítheti a megfelelő anyagokat a hozzáférési hálózat kiépítéséhez.
Csatlakozó: SC/APC, SC/UPC, LC/UPC, LC/APC
Kábelhossz és kábelköpeny
PLC elosztó arány
Kapocsdoboz kapacitása
Beltéri vagy kültéri telepítési típus
Adapter mennyiség és panel konfiguráció
OEM címke és csomagolás
Adatlap és IL/RL vizsgálati jelentés
Küldje el hálózati topológiáját, előfizetői számát, elosztótervét és telepítési környezetét - csapatunk kompatibilis csatlakozókat, adaptereket, kötőelemeket, patch kábeleket, PLC-elosztókat és csatlakozódobozokat ajánl FTTH-projektjéhez.
FTTH ODN megoldás GYIK
K: Milyen termékekre van általában szükség egy FTTH ODN projekthez?
V: Egy tipikus FTTH ODN projekthez száloptikai csatlakozókra, adapterekre, pigtailekre, patch kábelekre, PLC elosztókra, kapocsdobozokra, ejtőkábelekre és kapcsolódó tartozékokra lehet szükség. A végső terméklista a hálózati topológiától, az elosztási aránytól, a telepítési környezettől és az előfizetői mennyiségtől függ.
K: Biztosíthat-e az Evolux egy komplett FTTH termékjegyzéket?
V: Igen. Az ügyfelek elküldhetik nekünk a hálózati topológiát, az előfizetői mennyiséget, az elosztási tervet és a telepítési környezetet. Az Evolux a projekt követelményei alapján tud megfelelő FTTH passzív komponens BOM-ot ajánlani.
K: Melyik csatlakozótípust használják általában az FTTH PON hálózatokban?
V: Az SC/APC-t általában az FTTH PON hálózatokban használják, mert segít csökkenteni az optikai visszaverődést. A végső csatlakozótípusnak azonban meg kell egyeznie az OLT, ONT, elosztó és projekt specifikációival. Lásd SC/APC csatlakozó útmutatónkat.
K: Milyen PLC elosztó arányok állnak rendelkezésre?
V: Az általános PLC-elosztó arányok közé tartozik az 1×2, 1×4, 1×8, 1×16, 1×32 és 1×64. Más konfigurációk is megbeszélhetők a projekt követelményei szerint. Böngésszen az összes PLC elosztó között.
K: Támogathatja az előre{0}}lefejezett FTTH-megoldásokat?
V: Igen. Az Evolux támogatja az előre lezárt patch zsinórokat, gyorscsatlakozókat, csatlakozódobozokat és a kapcsolódó passzív alkatrészeket, hogy csökkentse a helyszíni összeillesztést és egyszerűsítse a telepítést.
K: Kínálhat termékeket beltéri és kültéri FTTH telepítéshez is?
V: Igen. Az Evolux beltéri és kültéri csatlakozódobozokat, patch-zsinórokat, pigtaileket, adaptereket és egyéb FTTH passzív alkatrészeket kínál. A kültéri alkalmazásokhoz vízálló dobozokra, megfelelő kábelköpenyekre és megfelelő szerelési tartozékokra lehet szükség.
Építse fel FTTH ODN projektjét hozzáillő passzívszálas komponensekkel
Függetlenül attól, hogy szabványos FTTH-termékekre vagy testreszabott projekt-BOM-ra van szüksége, az Evolux segíthet a csatlakozók, adapterek, kötegek, patch-kábelek, PLC-elosztók és csatlakozódobozok összeállításában a hálózati telepítéshez.
