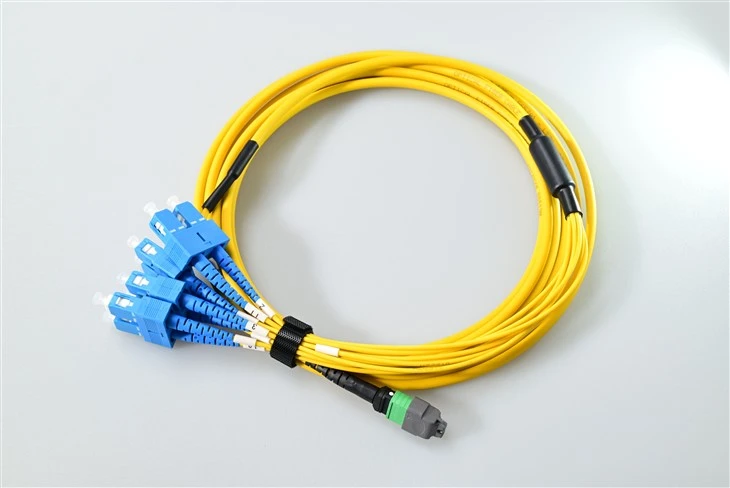

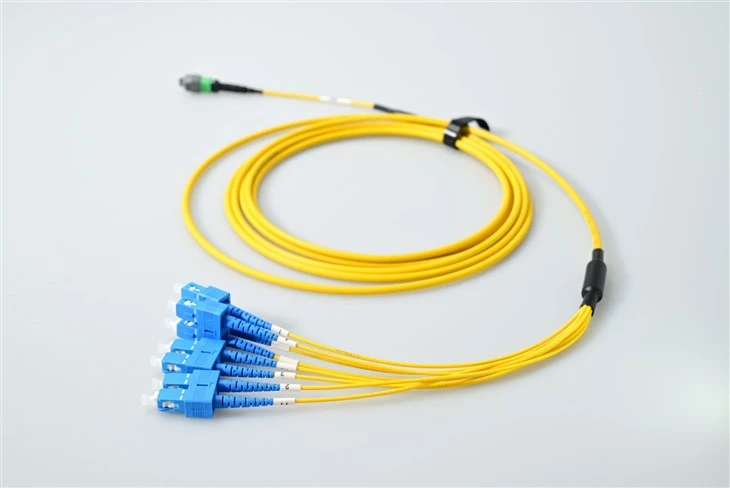

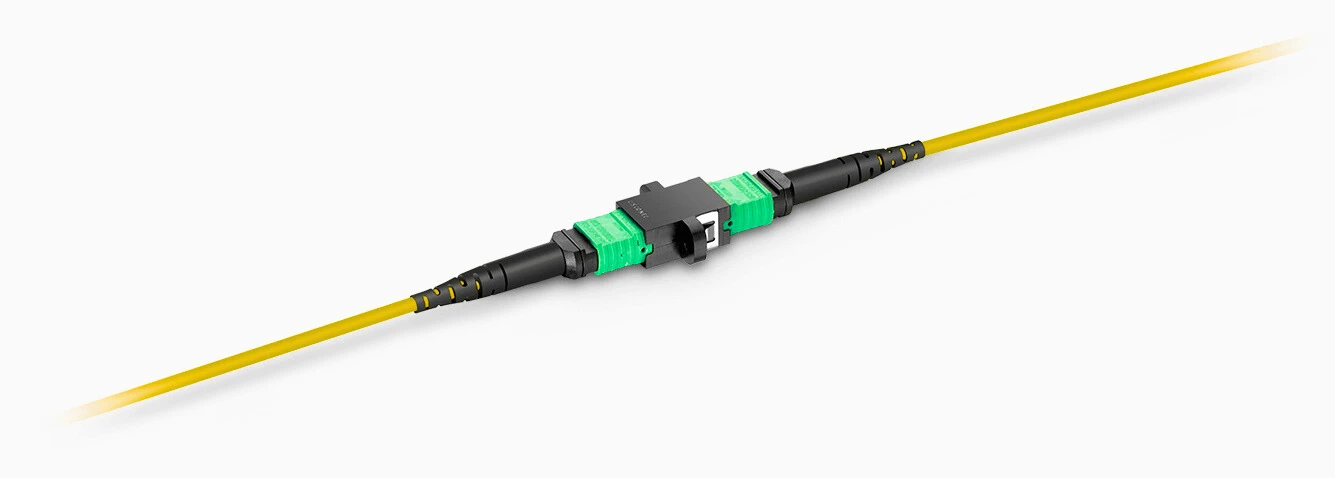

8 CORE SC TO MTP MPO Fiber Patch vezetékek

V: Valójában azon múlik, hogy mi az, amit már telepített. Ha olyan régebbi berendezésekkel vagy infrastruktúrával dolgozik, amely szabványos SC-csatlakozókon van – ami rendkívül gyakori volt a vállalati hálózatokban és telekommunikációs környezetekben, mielőtt az LC új szabvány lett volna –, akkor az SC-től MTP/MPO-ig teljesen logikus. Ügyfeleink 40G vagy 100G-s QSFP adó-vevőkre frissítették a központi kapcsolóikat, de a meglévő javítópaneljeik és optikai szálaik mind SC-k. Ezzel a kiszakadó kábellel áthidalhatják ezt a rést anélkül, hogy mindent elszakítanának és kicserélnének. Ráadásul az SC-csatlakozók masszívabbak és könnyebben kezelhetők erős-rezgésű környezetben, vagy amikor a technikusok kesztyűben dolgoznak.

V: Tehát az alacsony{0}}veszteségű verzió prémium-minőségű MT érvéghüvelyeket használ, szigorúbb gyártási tűrésekkel – néhány nanométeren belüli érgeometriáról beszélünk. A tipikus beillesztési veszteség 0,3 dB alatt van, maximum 0,5 dB. Normál veszteség, nos, szabványos MT érvéghüvelyeket használ, és a tipikus veszteség körülbelül 0,5 dB, maximum 0,7 dB. Az adatközpontokban való rövid futások esetén – mondjuk 50 méter vagy annál kevesebb – a különbség a legtöbb alkalmazásnál elhanyagolható. Ha azonban nagyobb távolságokat tesz meg, szűkös költségkerettel küzd, vagy több kazettafokozatot csatlakoztat, akkor az a csatlakozási pontonkénti 0,2-0,3 dB-es plusz gyorsan összeadódik. Általában alacsony{14}}veszteséget ajánlunk a kritikus 100G-s kapcsolatokhoz, vagy ha nagyobb sebességre készül a jövőben.

V: Mindegyik kábelt kifejezetten egymódusú (OS2 9/125μm) vagy többmódusú (OM3/OM4 50/125μm) használatra tervezték – nem lehet keverni. Az MT érvéghüvely-igazítás és a szálmagméretek különböznek a két típus között. Multimódus esetén ezt általában 40 GBASE-SR4 vagy 100 GBASE-SR4 adó-vevőkkel használja OM3 vagy OM4 szálon keresztül. Egymódus esetén gondoljon a 100 GBASE-PSM4-re vagy a hosszú-40G-s alkalmazásokra. A jó hír az, hogy színnel{22}}kódoljuk őket: aqua vagy magenta kabát a multimódushoz, sárga az egymódushoz. Csak győződjön meg arról, hogy a megfelelő száltípust rendeli, amely megfelel adó-vevőinek és meglévő infrastruktúrájának!

V: Az MTP-csatlakozón lévő push{0}}pull reteszelő mechanizmus őszintén szólva egy játék-váltó a nagy-sűrűségű telepítésekhez. Az LC- vagy SC-csatlakozókon található hagyományos szorító-kioldó{5}}fülek helyett a szó szoros értelmében egyszerűen vissza kell húzni a leválasztáshoz – nincs szükség ujjtornára. Ez óriási, ha egy szűk patch panelben dolgozik, ahol több tucat szál van szorosan összecsomagolva. Láttam, ahogy a technikusok 10 percig küszködnek más kábelekkel, hogy megszorítsák a kioldófület. A push{10}}pull funkcióval egy kézzel leválaszthatja a kapcsolatot, még a legzsúfoltabb állványokon is. Ezenkívül csökkenti annak kockázatát, hogy véletlenül rossz kábelt húzzanak ki, vagy megsérüljenek a szomszédos csatlakozások.

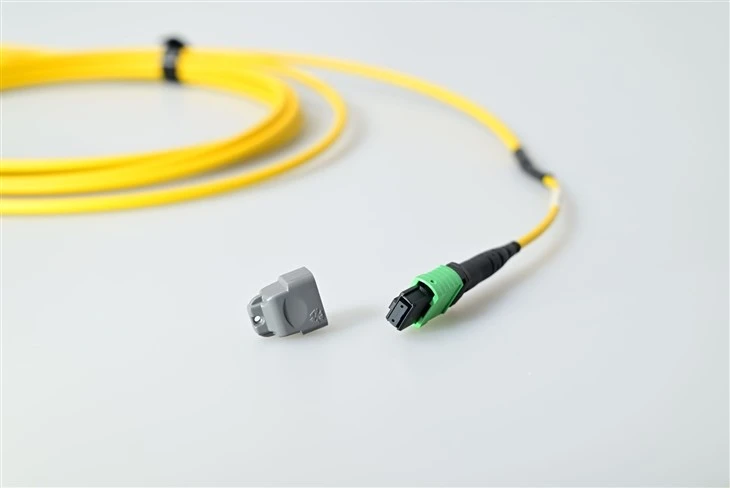

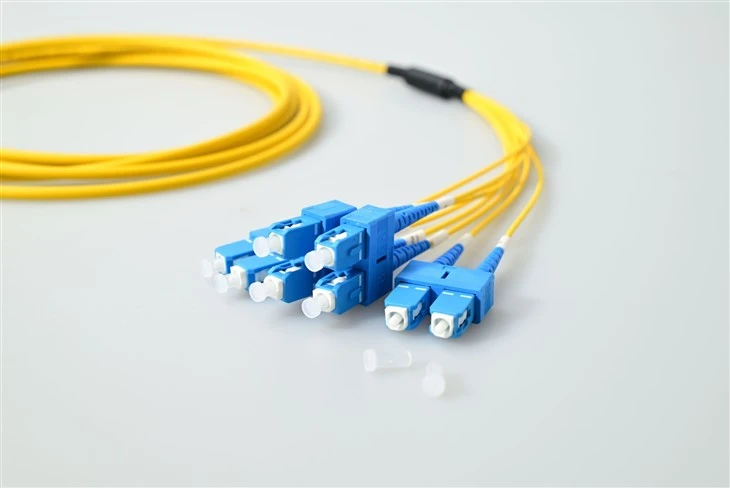

V: A vezetőtűk azok, amelyek az MTP/MPO-csatlakozók varázslatát teszik lehetővé. Ultra-precíz fémtüskék (mikron-szintű tűrésekről beszélünk), amelyek a csatlakozó csatlakoztatásakor igazítják az MT érvéghüvelyt. Íme az üzlet: a "férfi" verzióban vannak a tűk, a "női" verzióban lyukak vannak a fogadáshoz. A legtöbb 8-magos SC-MTP/MPO kábelünk MTP-végén anya (tű nélküli) MTP-csatlakozóval érkezik, amely szabvány a QSFP adó-vevőkhöz vagy patch panelekhez való csatlakoztatáshoz. Az adó-vevők és a panelek dugós (tűs) csatlakozókkal rendelkeznek. Tehát amikor rendel, akkor női MTP-re lesz szüksége, hacsak nincs olyan alkalmazás, amely mást kíván. Az SC vége? Szabványos duplex SC csatlakozók, semmi különös.

V: Mindhármat kínáljuk, és mindegyiknek megvan a maga helye. A legelterjedtebb a kerek kábel – masszív, könnyen átvezethető a kábelkezelő rendszereken, és elég rugalmas a szűk ívekhez. Ezt egy 3,0 mm-es átmérőjű kabáttal láthatod. Az ovális kábel laposabb, ami jól használható emelt padló alatt vagy szűk vízszintes kábeltálcákban. A csupasz szalag a legkompaktabb – szó szerint csak a szalagszál, minimális védőkabáttal. Ez nagyszerű az ultra-nagy sűrűségű-telepítésekhez, ahol minden milliméter számít, de kevésbé robusztus a durva kezeléshez. A legtöbb adatközponti alkalmazáshoz a masszív, kerek kábelt ajánljuk. Ez az édes pont a rugalmasság, a tartósság és a könnyű telepítés között.

V: A polaritás zavaró lehet, de itt van az egyszerű változat: a szabványos 8-szálas SC-MTP/MPO kitörésnél általában a B típusú polaritást nézzük (más néven B módszert). Ez azt jelenti, hogy az egyik végén lévő 1. szál a másik végén lévő 8. szálhoz csatlakozik, a 2. szál a 7. szálhoz, és így tovább – ez egy „billentyű-felülről billentyűre-lefelé”. Ez az, amire szüksége van egy 40G-s QSFP+ adó-vevő négy duplex SC porthoz való csatlakoztatásához. Az A típusú polaritás egyenes (az 1-es száltól az 1-es szálig), ami kevésbé gyakori a kitörési alkalmazásoknál. A C típus keresztező párokat tartalmaz, amelyeket bizonyos kazetta-konfigurációkhoz használ. A lényeg: hacsak a hálózati terv másként nem rendelkezik, válassza a B típusú QSFP-alkalmazásokat. Végigvezethetjük a pontos konfiguráción, ha elküldi nekünk hálózati diagramját.

V: A színkódolás az Ön barátja a gyors azonosításhoz és az összekeverések elkerüléséhez{0}}. Íme a szabvány: vízkabát=OM3 multimode (10G névleges), bíbor/lila=OM4 multimódus (40/100G besorolás), sárga=OS2 singlemode. Az MTP/MPO ház is ezt követi – az egymódusú UPC polírozáshoz kék, az APC polírozáshoz pedig zöldet fog látni. Egyes gyártók hozzáadják a saját változataikat, de ezek az iparági szabványok. Funkcionálisan számít? Nem igazán – a sárga kábel egészen addig működik, amíg a benne lévő szál megfelelő típusú. De működési szempontból ez nagyon sokat számít. A színkódolás segítségével a technikusok azonnal tudják, mivel dolgoznak, csökkenti a telepítési hibákat, és sokkal gyorsabbá teszi a hibaelhárítást. Ráadásul a hálózati auditok és a dokumentáció sokkal egyszerűbb, ha csak egy pillantást vethet a kábelek színeire.
