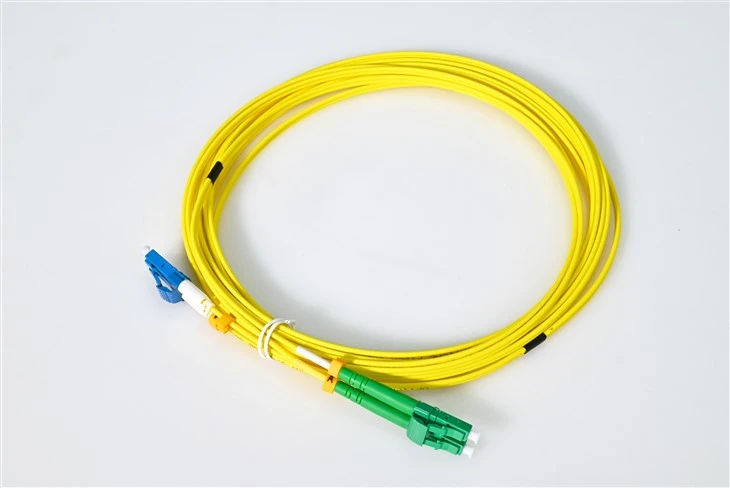

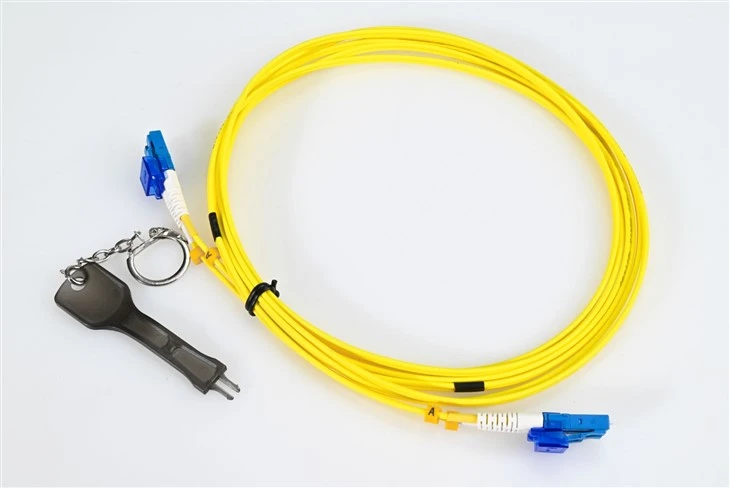

Mi az LC LC patch kábel?
LC-LC szálas patch kábela két végén végződő LC szálas csatlakozókkal a leggyakrabban használt optikai kábeltípus az iparágban. Más elterjedt optikai kábelekkel összehasonlítva az FC szálas kábelek nagy sűrűséget és megbízható teljesítményt kínálnak a legtöbb alkalmazásban. Ha hibrid változatot keres, a miLC APC-LC UPC egymódusú hibrid patch kábel az egyik leggyakrabban kért konfiguráció vegyes{0}}polaritású telepítésekhez.
Kábeleink 100%-ban optikailag ellenőrzöttek és behelyezési veszteség szempontjából teszteltek.
Specifikáció
| Csatlakozó típusa | LC UPC - LC APC | Fiber mód | Sárga 9/125μm |
| Fiber Grade | G657A/G652D | Hullámhossz | 1310/1550 nm |
| Beillesztési veszteség | 0,3 dB vagy annál kisebb | Visszatérési veszteség | Nagyobb vagy egyenlő, mint 50 dB |
| Min. Hajlítási sugár (szálas mag) | 10 mm | Min. Hajlítási sugár (szálkábel) | 10/5D (dinamikus/statikus) |
| Rostszám | Duplex | Kábelköpeny | LSZH |
| Üzemi hőmérséklet | -20-70 fok | Tárolási hőmérséklet | -40-80 fok |
Az optikai kábelek osztályozási módszerei
Az optikai kábel olyan kommunikációs vonal, amely az optikai teljesítmény követelményeinek megfelelő optikai szálakat használ átviteli közegként az optikai jelátvitel eléréséhez. Olyan alkatrészekből áll, mint a kábelmag, a megerősítő elemek és a köpeny, és szükség esetén további elemeket is tartalmazhat, például vízálló rétegeket, pufferrétegeket, szigetelőrétegeket és páncélrétegeket.
Az optikai kábelek osztályozási módszerei elsősorban a következőket tartalmazzák:
Átviteli közeg szerint: kategóriába sorolvaegy-módusú optikai kábelek és többmódusú optikai kábelek.
A kábelmag felépítése szerint: sodrott optikai kábelre, váz optikai kábelre, központi cső optikai kábelre, szalagos optikai kábelre és lapos optikai kábelre oszlik.
Megerősített alkatrészek: nem{0}}fém optikai kábelek, szabványos optikai kábelek és megerősített optikai kábelek kategóriába sorolhatók.
Telepítési mód szerint: csatornás optikai kábelre, felső optikai kábelre, közvetlen-temetett optikai kábelre és tengeralattjáró optikai kábelre osztva.
A felhasználási környezet alapján beltéri optikai kábelekre és kültéri optikai kábelekre osztják őket.
Alkalmazások
Kereszt-kapcsolat a UPC és az APC terminált berendezései között
Ennek a hibrid LC patch kábelnek az elsődleges felhasználási esete a különböző típusú csatlakozó-polírozású eszközök áthidalása. Ha a hálózati berendezések LC/APC-portokat használnak, de a javítópanelek LC/UPC-végződésűek (vagy fordítva), ez az UPC----APC-szálas jumper szükségtelenné teszi az adapterkonverziót. Ha teljes áttekintést szeretne kapni arról, hogy ezek a polírozási szabványok miben különböznek egymástól a teljesítményben, tekintse meg a következő útmutatónkatPC vs UPC vs APC szálas csatlakozók polírozási típusai és visszatérési veszteségteljesítmény.
FTTH OLT és ONU összekapcsolása
Az otthoni üvegszálas-to-otthoni telepítéseknél az OLT-berendezések gyakran használnak APC-csatlakozókat az optimális megtérülési veszteség érdekében, míg egyes régebbi ONU-eszközök UPC-interfésszel rendelkeznek. Ez az LC UPC-APC hibridkábel közvetlen kapcsolatot biztosít a nem megfelelő PON-végberendezések között. A szabványos FTTH futtatásokhoz, ahol mindkét végén ugyanaz a polírozási típus, a miLC LC egymódusú fiber patch kábel FTTH és adatközponti csatlakozásokhozköltséghatékony{0}}alternatíva.
CATV fejállomás és elosztó csomópont javítása
A kábeltelevíziós optikai hálózatok általában APC-csatlakozókat igényelnek az analóg videojelek visszaverődésének{0}}minimalizálása érdekében. UPC-végződésű tesztberendezések vagy örökölt komponensek integrálásakor ez a hibrid patch kábel a CATV fejállomás használatához megőrzi a jelek integritását az interfésztípusok között.
Telecom központi iroda Cross{0}}Connect alkalmazások
A távközlési létesítmények gyakran kezelik a vegyes csatlakozókészleteket a hálózat frissítése során. Ez az egymódusú hibrid jumper kábel lehetővé teszi a fokozatos migrációt a UPC-ről az APC-infrastruktúrára anélkül, hogy az összes meglévő patch panelt egyidejűleg le kellene cserélni.
Laboratóriumi vizsgálat vegyes csatlakozókonfigurációkkal
Az optikai tesztlaborok gyakran találkoznak különböző csatlakozó-fényezési szabványokkal rendelkező berendezésekkel. A dedikált UPC-–-APC tesztjavító kábel csökkenti a több adapter szükségességét, és egyenletes mérési feltételeket biztosít a szálak jellemzése során.
Strukturált kábelezés átmenet a hálózatépítésben
Az örökölt UPC-rendszerektől a modern APC-telepítésekig terjedő hálózati frissítések során ez a G657A1 hibrid patch kábel ideiglenes vagy állandó áthidalást tesz lehetővé a régi és az új kábelezési szegmensek között az infrastruktúra teljes cseréje nélkül.
GYIK
1. kérdés: Miért van szükségem egy LC UPC-LC APC hibrid patch kábelre adapter helyett?
V: A dedikált hibrid patch kábel kisebb teljes behelyezési veszteséget biztosít, mint az UPC{0}}–-APC illesztőadapter használata. Minden adapter csatlakozás veszteséget és potenciális visszaverődési pontokat ad hozzá. Ez az egyetlen hibrid jumper gyári-polírozott végekkel tisztább jelátvitelt biztosít UPC és APC berendezések áthidalásakor.
2. kérdés: Mi a fő különbség a UPC és az APC csatlakozópolírozás típusai között?
V: A UPC (Ultra Physical Contact) laposra csiszolt végfelülete, míg az APC (Angled Physical Contact) 8- fokos szögben dőlt felülettel rendelkezik. Az APC-csatlakozók nagyobb visszatérési veszteséget (alsó-visszaverődést) biztosítanak, ezért előnyben részesítik őket az analóg videó és a nagy érzékenységű alkalmazásokhoz. Ez a hibrid kábel közvetlenül csatlakoztatja mindkét típust.
3. kérdés: Használhatom ezt az LC UPC-APC-kábelt GPON vagy XGS-PON hálózatokhoz?
V: Igen. A passzív optikai hálózatok gyakran rendelkeznek APC-csatlakozókkal ellátott OLT-portokkal és egyes ONT/ONU-eszközökkel UPC-portokkal. Ez a hibrid egymódusú javítókábel a PON-telepítéshez áthidalja az ilyen interfész-eltéréseket anélkül, hogy minden csatlakozási ponton adaptermodulra lenne szükség.
4. kérdés: Mit jelent a G657A1 hajlítás-érzéketlen szál a telepítéshez?
V: A G657A1 szál szűkebb hajlítási sugarakat tesz lehetővé (akár 10 mm-es) jelentős jelveszteség nélkül. Ezáltal a hibrid patch kábel alkalmas szűk helyekre, sűrű patch panelekre és olyan akadályok megkerülésére, ahol a szabványos G652D szálak makro{5}}hajlítási csillapítást szenvednének.
5. kérdés: Beltéri telepítéshez szükséges az LSZH köpeny ezen a kábelen?
V: Az LSZH (Low Smoke Zero Halogen) kabátok ajánlottak vagy kötelezőek zárt helyeken, például adatközpontokban, irodaházakban és nyilvános helyiségekben. Ez az égésgátló-LC hibridkábel megfelel a beltéri tűzbiztonsági szabványoknak, és minimális mérgező füstöt termel, ha tűznek van kitéve. A különböző környezetekhez megfelelő kabáttípus kiválasztásához a következő cikkünkben talál útmutatástbeltéri és kültéri optikai kábel telepítési követelményei és a köpeny kiválasztása.
6. kérdés: Milyen megtérülési veszteségre számíthatok ennek a hibrid kábelnek az APC végétől?
V: Az APC csatlakozóvég általában 60 dB-nél nagyobb vagy azzal egyenlő visszatérési veszteséget ér el a ferde polírozás miatt. A UPC vége 50 dB-nél nagyobb vagy azzal egyenlő visszatérési veszteséget biztosít. A 0,3 dB vagy annál kisebb beillesztési veszteséggel kombinálva ez a hibrid duplex patch kábel megőrzi a jelminőséget az érzékeny optikai kapcsolatoknál.
7. kérdés: Használható ez a hibrid patch kábel nagy távolságú-egymódusú átvitelhez?
V: Igen. A 9/125 μm-es egymódusú szál több kilométeres átvitelt támogat 1310 nm és 1550 nm hullámhosszon. Ez az LC UPC-APC jumper a hosszú távú{6}}kapcsolatokhoz szabványos egymódusú adó-vevőkkel működik, és a metró- vagy hozzáférési hálózat szegmenseiben is telepíthető.
8. kérdés: Rendelkezésre állnak egyéni hosszúságok ehhez az UPC-APC hibrid szálas kábelhez?
V: Egyedi kábelhosszúságok, köpenyszínek és duplex/simplex konfigurációk rendelésre gyárthatók. Vegye fel a kapcsolatot a beszállítóval, hogy meghatározza a tömeges hibrid patch kábelrendelésekre vagy a projekt{1}}specifikus telepítésekre vonatkozó követelményeket.
