Evolux Fiber: az Ön professzionális száloptikai PLC osztógyártója!
A Shenzhen Evolux Fiber Co., Ltd. a legmodernebb optikai szálas megoldások vezető szállítója, amely kiváló minőségű száloptikai termékek kutatására, fejlesztésére, gyártására és forgalmazására szakosodott. 2013-ban alapítottuk, és székhelye a kínai Shen Zhenben található, és megbízható névvé váltunk a száloptika területén. Nagy hangsúlyt fektetve az innovációra és a megbízhatóságra, igyekszünk megfelelni a globális távközlési ipar változó igényeinek.
Előnyeink
Változatos termékportfólió
Az optikai szálas termékek átfogó választékát kínáljuk, az egy{0}}módusú és több{1}}módusú optikai szálaktól a speciális alkalmazásokhoz szükséges speciális optikai szálakig, beleértve az optikai szálas kábeleket, csatlakozókat, adó-vevőket, adaptereket és kapcsolódó tartozékokat, hogy megfeleljenek ügyfeleink sokrétű igényeinek.
Kiváló ügyfélszolgálat
Szakértői csapatot állítottunk össze, akik készen állnak ügyfeleink támogatására. Segítik az ügyfeleket a megfelelő száloptikai megoldás kiválasztásában, és irányítják a megvalósítási folyamatot, lehetővé téve az ügyfelek számára, hogy átfogó {{1}eladási tanácsadásban részesüljenek az értékesítés utáni-támogatásig és technikai segítségnyújtásig.

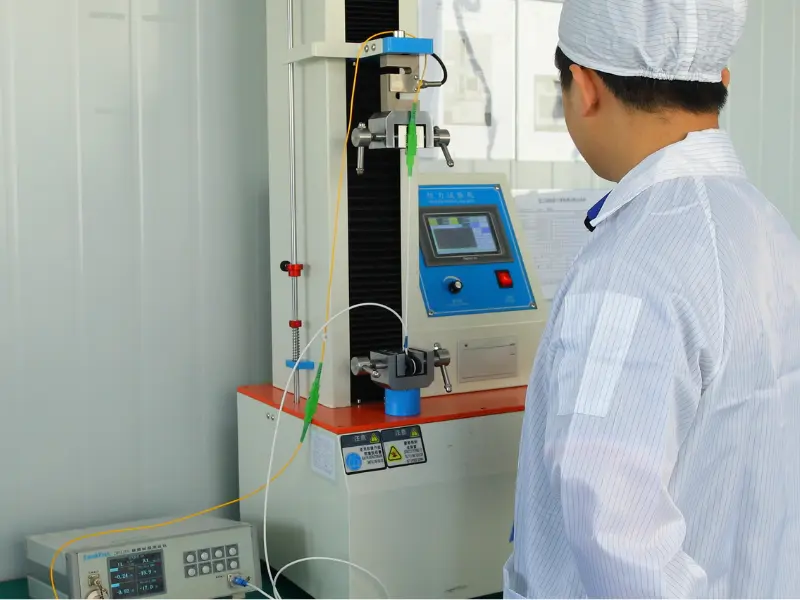

Fejlett K+F létesítmények
A legkorszerűbb-K+F létesítmények, berendezések és speciális laboratóriumok ideális környezetet biztosítanak a száloptikai anyagok, a tervezés és a gyártási folyamatok élvonalbeli-kutatásához, kísérletezéséhez és teszteléséhez.
Professzionális testreszabási szolgáltatások
Olyan testreszabási lehetőségeket kínálunk, amelyek lehetővé teszik az ügyfelek számára, hogy az optikai szálas termékeket egyedi igényeiknek megfelelően alakítsák. A szál átmérője, a bevonat anyaga vagy a csatlakozó típusa rugalmasan testreszabható.
Product Categories
Latest Products
A száloptikai PLC-osztót nem csak a felosztási arány alapján választják ki. A csomag méretének, a csatlakozó interfészének, a szál átmérőjének, a kábel hosszának és a telepítési módnak is meg kell egyeznie a hálózati architektúrával és a ház kialakításával.
Az EVOLUX Fibre PLC-elosztó megoldásokat szállít távközlési szolgáltatók, üvegszálas hálózatok vállalkozói, ODN-megoldások szolgáltatói, berendezésgyártók, forgalmazók és magán{0}}márkák számára.
Akár szabványos modelleket vásárol disztribúcióhoz, akár projekt{0}}specifikus FTTH-telepítést készít, csapatunk segíthet a szükséges konfiguráció áttekintésében az árajánlat készítése és a gyártás előtt.
01
Project{0}}Egyező konfiguráció
Válassza ki a felosztási arányt, a csomagot, a csatlakozót, az üvegszálas felépítést és a kábelhosszt a hálózati topológiájának, a telepítési háznak és az optikai költségvetésnek megfelelően.
02
Ellenőrizhető optikai teljesítmény
Erősítse meg az olyan kulcsparamétereket, mint a beillesztési veszteség, a veszteség egyenletessége, a visszatérési veszteség, a polarizációtól függő veszteség és az irányíthatóság az elfogadási követelményeknek megfelelően.
03
Rugalmas testreszabás
Konfigurálja a csatlakozó interfészeket, a kábelátmérőket, a bemeneti és kimeneti hosszokat, a termékcímkéket, a vásárlói cikkszámokat és a csomagolást.
04
Következetes ismételt beszerzés
A jóváhagyott konfigurációk rögzíthetők a mintákhoz, a tömeges rendelésekhez és az ismételt vásárlásokhoz, segítve ezzel a különböző gyártási tételek közötti specifikációs különbségek csökkentését.
Szabja személyre száloptikai PLC-osztóját
A szabványos PLC-elosztók lefedik a legtöbb FTTH, GPON és PON alkalmazást, de a különböző projektek speciális felosztási arányokat, csomagméreteket, csatlakozó interfészek, kábelszerkezeteket és azonosítási módszereket igényelhetnek.
Az EVOLUX Fiber projekt{0}}alapú PLC-elosztó testreszabását biztosítja az anyagjegyzék, a rajz, a minta vagy a műszaki specifikáció szerint.
Felosztási arány és port konfiguráció
Válassza ki a bemeneti és kimeneti konfigurációt a hálózati architektúrának és a szükséges terjesztési portoknak megfelelően.
A választható lehetőségek a következők lehetnek:
- 1 × 2 - 1 × 64 konfigurációk
- 2×N konfigurációk
- Egy-bemenetű vagy két-bemenetű kialakítás
- Kiegyensúlyozott optikai teljesítményelosztás
- Projekt{0}}specifikus kikötői megállapodások
- Speciális konfigurációk műszaki értékelés tárgyát képezik
Csomag típusa
Válassza ki a csomagot a telepítési hely, a védelmi követelmények és a szálkezelési módszer szerint.
A választható lehetőségek a következők:
- Csupasz rost
- Blokk nélküli vagy mini cső
- ABS modul
- LGX kazetta
- Rack-be{0}}szerelhető ház
- Egyedi modul építés
Csatlakozó típusa és fényezése
Konfigurálja a bemeneti és kimeneti interfészt úgy, hogy azok megfeleljenek az adaptereknek, berendezéseknek és meglévő hálózati kapcsolatoknak.
A választható lehetőségek a következők lehetnek:
- SC/APC
- SC/UPC
- LC/APC
- LC/UPC
- FC/APC
- FC/UPC
- Végtelen szálak
- Különböző csatlakozók a bemeneti és kimeneti oldalon
Szál- és kábelépítés
Válassza ki a szál típusát, a puffer átmérőjét és a kábel szerkezetét a vezetési hely, a hajlítási követelmények és a mechanikai védelmi igények szerint.
A választható lehetőségek a következők lehetnek:
- 250 μm csupasz szál
- 900 μm-es pufferelt szál
- 2,0 mm-es kábel
- 3,0 mm-es kábel
- G.657A1 hajlítás-érzéketlen szál
- G.657A2 hajlítás-érzéketlen szál
- G.652D egymódusú optikai szál-
- Különböző átmérőjű bemeneti és kimeneti kábelek
Kábelhossz és port azonosítás
Határozza meg a bemeneti és kimeneti kábelek hosszát a ház méreteinek és az üvegszál-elrendezésnek megfelelően.
Az azonosítási lehetőségek a következők lehetnek:
- Testreszabott bemeneti és kimeneti hosszúságok
- Számozott kimeneti szálak
- Színkódolt{0}}szálak
- Portcímkék
- Bemeneti és kimeneti címkék
- Sorozatszámok
- Kötegelt információ
- Vevői cikkszámok
OEM címkézés és csomagolás
Szabja testre a termék azonosítását és csomagolását a forgalmazáshoz, a projektellátáshoz vagy a saját{0}}márkás programokhoz.
A választható lehetőségek a következők lehetnek:
- Semleges termékcímkék
- Ügyfél logója
- Egyedi modellszámok
- Vevői cikkszámok
- Vonalkód címkék
- Egyedi csomagolás
- Tömeges csomagolás
- Vevői csomagolás műalkotás
- Egyedi karton jelölések
- Projekt{0}}specifikus csomagolási listák
Az optikai szálas csatlakozó az optikai szálak összekapcsolására szolgáló eszköz, amely megkönnyíti a fényjelek hatékony továbbítását. Az optikai szálas csatlakozó gyorsabb csatlakoztatást és leválasztást tesz lehetővé, mint a toldás. Különböző típusúak, például SC, LC, ST és MTP, amelyek mindegyike meghatározott alkalmazásokhoz készült.
A PLC száloptikai osztó az általuk használt PLC elosztó chip szerint kategorizálható, ami azt jelenti, hogy vannak 1xN és 2xN PLC elosztók, például 1x4 osztó, 1x8 elosztó, 1x16 elosztó, 2x32 elosztó, 2x64 PLC elosztó, 2x64 PLC elosztó az előfizetői feltételektől és a kimenetek számától függően, stb. Ezen túlmenően a PLC-elosztók különböző csomagok alapján is osztályozhatók, hogy megfeleljenek az ügyfelek igényeinek különféle forgatókönyvekben, beleértve a kis méretű PLC-elosztót, amelyet kapocsdobozokban kell használni, és a nagy méretű, rack-be szerelhető PLC-elosztókat, amelyek rackbe szerelhetők. Ötféle PLC-elosztó létezik a piacon: csupasz szálas optikai elosztó, blokk nélküli szálelosztó, ABS-elosztó, LGX-elosztó és rack{15}}rögzítésű elosztó.
Csupaszszálas optikai elosztó
A csupasz szálelosztónak nincs csatlakozója a csupasz szálvégeken, így teljes körű védelmet igényel a hordtáskában és a készüléken. Kompakt méretének köszönhetően könnyen elhelyezhető formális toldódobozokba és toldódobozokba. A csupasz szálelosztó minimálisra csökkenti a helyfoglalást és egyben csökkenti a telepítési költségeket. Általában FTTH, PON, LAN, CATV, tesztberendezésekhez és egyéb alkalmazásokhoz használják.
Blokkmentes szálelosztó
Bár a blokk nélküli PLC-osztó hasonló megjelenésű, mint a csupasz szálelosztó. Azonban erősebb szálvédelmet nyújthat, mert kompaktabb rozsdamentes acél csőcsomaggal rendelkezik. A blokk nélküli PLC-elosztó nem igényel száloptikai fúziót a telepítés során, és főleg az elosztódobozok vagy hálózati szekrények feletti különböző csatlakozásokhoz használatos.
ABS modul szálelosztó
Az ABS elosztó műanyag ABS tokkal rendelkezik, amely jól védi a belső optikai alkatrészeket és kábeleket. Az ABS elosztó egyszerű és kompakt, amely különféle telepítési környezetekhez és követelményekhez illeszthető. Széles körben használják kültéri szálas elosztó dobozokhoz PON, FTTH, FTTX, GOPN hálózatokhoz.
LGX kazettás szálelosztó
Az LGX PLC elosztó masszív fémdobozzal van felszerelve. Használható önmagában vagy egyszerűen beépíthető egy szabványos száloptikai javítópanelbe vagy száloptikai házba, archiválási illesztés vagy szakképzett személyzet nélkül a telepítés során. A szabványos LGX fémdobozos ház plug-}and-play megközelítést biztosít a hálózatba való integrációhoz, amely kiküszöböli a telepítés során felmerülő kockázatokat.
Rack{0}}Rögzíthető osztó
Az 1U és a 2U két rackbe szerelhető méret a piacon kapható elosztókhoz, míg az 1U rackbe szerelhető{3}}elosztókat gyakrabban használják. A PLC elosztó a rack egységbe van beépítve, amely kiváló optikai teljesítménnyel és kényelmes hálózati telepítéssel rendelkezik. A rack-rögzítésű elosztót széles körben használják EPON, GPON, FTTX, FTTH stb. rendszerekben, és ideális megoldást kínál nagy-sűrűségű kábelezési környezetben.
A Fiber Optic PLC Splitter előnyei
Költséghatékonyság-
A száloptikai elosztók szükségtelenné teszik több szál használatát, mivel lehetővé teszik egyetlen szál több útvonalra való felosztását. Ez jelentősen csökkenti a hálózat kiépítésének és karbantartásának költségeit, mivel kevesebb szálra van szükség több előfizető vagy eszköz kiszolgálásához.
Rugalmasság és méretezhetőség
Az elosztók rugalmasságot és méretezhetőséget biztosítanak a hálózattervek számára. Könnyen hozzáadhatók vagy eltávolíthatók a hálózati követelményeknek megfelelően, lehetővé téve a hálózat zökkenőmentes bővítését vagy újrakonfigurálását. Ez a rugalmasság lehetővé teszi a hálózati rendszergazdák számára, hogy kiterjedt infrastrukturális változtatások nélkül alkalmazkodjanak a változó igényekhez.
Minimális jelvesztés
A jó-minőségű száloptikai osztók alacsony beillesztési és visszatérési veszteséggel rendelkeznek, így biztosítva a hatékony jelelosztást. A minimális jelveszteség megbízható átvitelt tesz lehetővé nagy távolságokon a jel minőségének romlása nélkül. Ez különösen fontos a nagy adatsebességet és alacsony késleltetést igénylő alkalmazások esetében.
Fiber Optic PLC Splitter alkalmazása
Adatközpont
A PLC szálelosztókat gyakran használják adatközponti hálózatokban, hogy gyors adatforgalmat küldjenek el számos szerverhez és tárolóeszközhöz. Ez lehetővé teszi, hogy az adatközpontok hatékonyan kezeljék a nagy mennyiségű adatforgalmat, ami gyors és zökkenőmentes adatátvitelt eredményez.
Optikai hozzáférési hálózatok
A PLC szálelosztókat gyakran használják optikai hozzáférési hálózatokban, hogy nagy sebességű{0}}internetkapcsolatot biztosítsanak számos ügyfél számára. Nagy sebességű és megbízható kapcsolatot biztosítanak a végfelhasználók számára, és tökéletesek az FTTH (Fiber to the Home) és FTTB (Fiber to the Building) alkalmazásokhoz.PLC elosztó PON hálózatokban.
Passzív optikai hálózatok (PON)
A PLC-elosztók a passzív optikai hálózatok (PON-ok) kulcsfontosságú összetevői, amelyek olyan optikai hálózatok, amelyek számos fogyasztót egyetlen optikai szálhoz kapcsolnak. Minden ügyfél egyedi, dedikált kapcsolattal rendelkezik, köszönhetően a PLC-elosztónak az optikai jel különböző útvonalakra történő szétválasztásának.
Orvosi berendezések
A különböző kamerák optikai jeleinek egyetlen monitorra történő elosztására a PLC szálelosztókat orvosi berendezésekben, például endoszkópokban is használják. Emiatt az orvosszakértők különböző nézőpontokból tekinthetik meg a fényképeket, és jobban megérthetik a páciens testének belső felépítését.
A Fiber Optic PLC osztók általános műszaki mutatói
Beillesztési veszteség
Az elosztó beillesztési vesztesége a kimenetenkénti dB-ek számát jelenti a bemeneti fény veszteségéhez viszonyítva.
További veszteségek
A további veszteségek az összes kimeneti port optikai teljesítményének és a bemeneti optikai teljesítmény veszteségéhez viszonyított dB-ek számának összege.
Spektrofotikus arány
A spektrofotométer aránya az optikai elosztó egyes kimeneti portjainak kimeneti teljesítményarányaként van definiálva, és a rendszeralkalmazásban a spektrofotométer arány valóban azon az optikai teljesítményen alapul, amelyre az aktuális rendszeroptikai csomópontnak szüksége van a megfelelő spektrofoto arány meghatározásához (kivéve az átlagos eloszlást), és a spektrofotométer spektrofotométer aránya az átbocsátott fény hullámhosszához kapcsolódik.
Az elszigeteltség mértéke
Az elkülönítés egy fényosztó egyik optikai útjának azon képességére utal, hogy elkülöníti a fényjeleket más fényutakban.
A Fiber Optic PLC Splitter összetevői
Bemeneti és kimeneti portok
A bemeneti portokon a bejövő optikai jel az elosztóba jut, jellemzően egyetlen optikai kábelen keresztül. A bemeneti portok száma az elosztó típusától és konfigurációjától függ. A kimeneti portok azok, ahol a megosztott optikai jelek kilépnek az elosztóból, és a fogadókhoz vagy más hálózati eszközökhöz csatlakoznak. A kimeneti portok száma változhat, és meghatározza azon utak számát, amelyekre a jel fel van osztva.
Csatolók és osztók
A csatolók és osztók létfontosságú szerepet játszanak az optikai jel felosztásában. Úgy tervezték, hogy a bejövő jelet több kimeneti útra osztsák. A csatolók felelősek a jel egyenletes elosztásáért a kimeneti portok között, biztosítva, hogy minden útvonal megkapja a jel teljesítményének egy részét. Az elválasztók viszont külön utakra választják el a jelet, lehetővé téve az egyidejű továbbítást több címzettnek.
Fiber Array és hullámvezetők
A száltömbök olyan egyedi szálak tömbjei, amelyek egymáshoz igazodva és összeolvasztva alkotják az osztóterületet az elosztón belül. Ezek biztosítják az optikai jel felosztásának fizikai keretét. A hullámvezetők viszont olyan struktúrák, amelyek az optikai jelet az osztón belül vezetik és irányítják. A Planar Lightwave Circuit (PLC) osztók esetében a hullámvezetőket szilícium- vagy szilíciumhordozóra maratják, lehetővé téve az optikai jel pontos szabályozását és elosztását.
Védőburkolatok
A száloptikai elosztók védőburkolatban vannak elhelyezve, hogy megvédjék a kényes alkatrészeket a külső környezeti tényezőktől. Ezek a burkolatok jellemzően tartós anyagokból, például fémből vagy műanyagból készülnek, és mechanikai védelmet nyújtanak, valamint megőrzik a belső alkatrészek beállítását és stabilitását. A védőburkolatok a szálas csatlakozások kezelését is segítik, biztosítva a megbízható és biztonságos működést.
Összességében öt lépésből áll a száloptikai elosztó gyártása. Minden egyes lépés szigorú ellenőrzést és kezelést igényel a különböző paraméterek, például a környezet, a hőmérséklet, valamint az összeszerelés és a berendezések részletes pontosítása mellett.
Alkatrészek előkészítése
Általában három összetevőre van szükség. A PLC áramköri chip egy üveglapba van beágyazva, és az üveglapka mindkét vége polírozott, hogy rendkívül pontos sík felületet és nagy tisztaságot biztosítson. A v-hornyokat ezután egy üveghordozóra köszörüljük. Egyetlen szálat vagy több szalagszálat szerelnek az üveghordozóra. Ezt az összeállítást ezután polírozzák.
Igazítás
A három komponens elkészítése után egy illesztõasztalra kerülnek. A bemeneti és kimeneti száltömb egy goniométer fokozatra van állítva, hogy igazodjon a PLC chiphez. A száltömbök és a chip közötti fizikai beállítást a száltömbből érkező folyamatos teljesítményszint-kimeneten keresztül figyelik.
Gyógymód
A szerelvényt ezután UV (ultraibolya) kamrába helyezik, ahol szabályozott hőmérsékleten teljesen kikeményedik.
Csomagolás
A csupasz elosztót egy vonalba állítják, és egy fémházba szerelik össze, ahol a szálas csizmák a szerelvény mindkét végén találhatók. Ezután egy hőmérséklet-ciklus-teszt szükséges a végtermék állapotának biztosításához.
Optikai tesztelés
A tesztelés szempontjából három fontos paramétert, mint például a beillesztési veszteséget, az egyenletességet és a polarizációtól függő veszteséget (PDL) hajtják végre az elosztón, hogy biztosítsák a gyártott elosztó minőségét.
Tényezők, amelyeket figyelembe kell venni a száloptikai PLC-elosztó kiválasztása előtt
Hálózat mérete és típusa
Vegye figyelembe a hálózat méretét és típusát, ahol az elosztót telepíteni fogják. Nagyobb hálózatok esetén gyakran előnyben részesítik a Planar Lightwave Circuit (PLC) elosztókat skálázhatóságuk, szélesebb sávszélességük és magasabb felosztási arányuk miatt. A kisebb hálózatok számára előnyösek lehetnek a fused Biconical Tapered (FBT) elosztók, amelyek költséghatékonyabbak-az alacsonyabb felosztási arányok miatt.
Teljesítmény és költség összehasonlítás
Vegye figyelembe az FBT és PLC elosztók teljesítmény- és költségvonzatait. Az FBT-elosztók általában költséghatékonyabbak{1}}kisebb hálózatok és alacsonyabb felosztási arány esetén. A PLC elosztók, bár viszonylag drágábbak, jobb teljesítményt, szélesebb sávszélességet és magasabb felosztási arányt kínálnak, így alkalmasak a legtöbb száloptikai hálózathoz vagy nagyobb jelelosztási kapacitást igénylő alkalmazáshoz.
Minőség és megbízhatóság
Válasszon optikai elosztókat a minőségükről és megbízhatóságukról ismert neves gyártóktól. Ez biztosítja, hogy az elosztók megfeleljenek az ipari szabványoknak, és egyenletes teljesítményt nyújtsanak az idő múlásával. Kiválasztáskor vegye figyelembe az olyan tényezőket, mint a tartósság, a környezeti stabilitás és a hosszú távú megbízhatóság-.
Splitter konfiguráció
Határozza meg a megfelelő elosztó konfigurációt a szükséges kimeneti portok száma alapján. A gyakori konfigurációk közé tartozik az 1 × 2, 1 × 4, 1 × 8 és így tovább, ami a bemeneti és kimeneti portok számát jelenti. Értékelje a jelenlegi és jövőbeli hálózati követelményeket az optimális elosztó konfiguráció kiválasztásához.
Jelkövetelmények
Értékelje a hálózat jeligényét. Ha az alkalmazás nagy adatsebességet, alacsony késleltetést és minimális jelveszteséget igényel, válasszon alacsony beillesztési veszteséggel és nagy visszatérési veszteséggel rendelkező elosztókat. A PLC elosztók általában jobb teljesítményt nyújtanak a beillesztési veszteség és a visszatérési veszteség tekintetében, mint az FBT elosztók.
Hullámhossz-kompatibilitás
Tekintsük az elosztó hullámhossz-kompatibilitását a hálózatban használt optikai jelekkel. Győződjön meg arról, hogy a kiválasztott elosztó támogatja az alkalmazáshoz szükséges meghatározott hullámhosszokat. Egyes elosztók hullámhossz-függőek lehetnek, és a megfelelő típus kiválasztása biztosítja a kompatibilitást és az optimális teljesítményt.
Végső GYIK útmutató a Fiber Optic PLC Splitterhez
K: Van elosztó az optikai kábelhez?
K: Mi a különbség a PLC-elosztó és az FBT-elosztó között?
K: Mi a különbség az optikai csatoló és az elosztó között?
K: Hogyan működik a szálelosztó?
K: Mit jelent a PLC az üvegszálban?
K: Hogyan készül az optikai elosztó?
K: Melyek a különböző típusú PLC-elosztók?
K: Mi a PLC elosztó aránya?
K: Mi az a Fiber Optic PLC Splitter?
K: Hogyan működik a PLC elosztó a PON hálózatban?
K: Mi a Fiber Optic PLC Splitter alkalmazási színtere?
K: Mi az az optikai elosztó, és hogyan működik az optikai elosztó egy száloptikai hálózatban?
K: Hogyan működnek a száloptikai elosztók passzív optikai hálózatokban (PON)?
K: Melyek a száloptikai elosztó működésének kulcsfontosságú összetevői?
K: Hogyan kell alkalmazni az optikai elosztókat a PON rendszerben?
K: Mi a maximális felosztási arány egy száloptikai PLC elosztó esetében?
K: Mekkora a száloptikai PLC-osztó beillesztési vesztesége?
K: Mi a száloptikai PLC-osztó hullámhossz-tartománya?
K: Mi a tipikus működési hőmérsékleti tartomány egy száloptikai PLC-osztó esetében?
K: Hogyan tisztítsa meg az optikai PLC elosztót?
