Evolux Fiber: Az Ön professzionális száloptikai patch kábelgyártója!
A Shenzhen Evolux Fiber Co., Ltd. a legmodernebb optikai szálas megoldások vezető szállítója, amely kiváló minőségű száloptikai termékek kutatására, fejlesztésére, gyártására és forgalmazására szakosodott. 2013-ban alapítottuk, és székhelye a kínai Shen Zhenben található, és megbízható névvé váltunk a száloptika területén. Nagy hangsúlyt fektetve az innovációra és a megbízhatóságra, igyekszünk megfelelni a globális távközlési ipar változó igényeinek.
Előnyeink
Változatos termékportfólió
Az optikai szálas termékek átfogó választékát kínáljuk, az egy{0}}módusú és több{1}}módusú optikai szálaktól a speciális alkalmazásokhoz szükséges speciális optikai szálakig, beleértve az optikai szálas kábeleket, csatlakozókat, adó-vevőket, adaptereket és kapcsolódó tartozékokat, hogy megfeleljenek ügyfeleink sokrétű igényeinek.
Kiváló ügyfélszolgálat
Szakértői csapatot állítottunk össze, akik készen állnak ügyfeleink támogatására. Segítik az ügyfeleket a megfelelő száloptikai megoldás kiválasztásában, és irányítják a megvalósítási folyamatot, lehetővé téve az ügyfelek számára, hogy átfogó {{1}eladási tanácsadásban részesüljenek az értékesítés utáni-támogatásig és technikai segítségnyújtásig.
Fejlett K+F létesítmények
A legkorszerűbb-K+F létesítmények, berendezések és speciális laboratóriumok ideális környezetet biztosítanak a száloptikai anyagok, a tervezés és a gyártási folyamatok élvonalbeli-kutatásához, kísérletezéséhez és teszteléséhez.
Professzionális testreszabási szolgáltatások
Olyan testreszabási lehetőségeket kínálunk, amelyek lehetővé teszik az ügyfelek számára, hogy az optikai szálas termékeket egyedi igényeiknek megfelelően alakítsák. A szál átmérője, a bevonat anyaga vagy a csatlakozó típusa rugalmasan testreszabható.
Product Categories
Latest Products
Forrás szabványos és egyedi száloptikai patch vezetékek a csatlakozó típusával, szálminőségével, kábel felépítésével, hosszával és csomagolásával, amely a hálózatához vagy berendezéséhez szükséges.
Az EVOLUX támogatja az LC, SC, FC, ST, MU, E2000, MPO/MTP és hibrid konfigurációkat egy-módusú, többmódusú, szimplex, duplex és több{2}}szálas alkalmazásokhoz.
- OS2 és OM1–OM5 optikai szálak
- UPC, APC és PC csatlakozó polírozási lehetőségek
- Szimplex, duplex és több{0}}szálas szerelvények
- Szabványos, hibrid, áttörő és robusztus kivitelek
- Egyedi hossz, kabát, címkézés és csomagolás áttekintése
- Minta-, OEM- és tömeges rendelési támogatás
01
2013 ÓTA
Több mint 10 éves száloptikai ipari tapasztalat.
02
OEM & CUSTOM
Egyedi csatlakozók, száltípusok, hosszúságok és csomagolás.
03
TÖBB KONFIGURÁCIÓ
LC, SC, FC, ST, MPO/MTP és hibrid opciók.
04
24 ÓRÁS TÁMOGATÁS
Gyors specifikáció áttekintés és árajánlatra adott válasz.
Készítse el egyedi száloptikai patch kábelét
Válassza ki a szükséges specifikációkat, vagy küldje el nekünk anyagjegyzékét, rajzát vagy termékfotóját felülvizsgálatra.

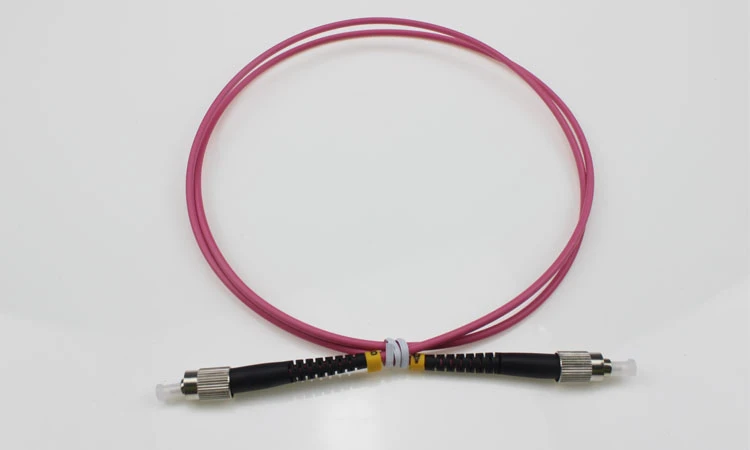

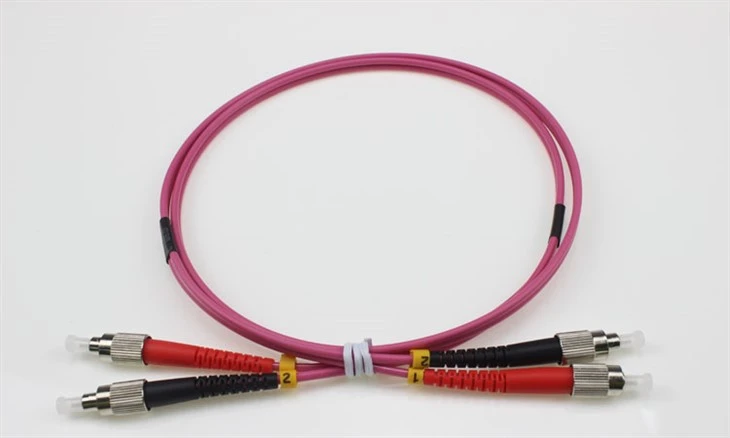

LC, SC, FC és ST FIBER OPTIC PATCH CORDS
A választható csatlakozóopciók közé tartoznak az LC száloptikai patch vezetékek, SC száloptikai patch kábelek, FC száloptikai patch vezetékek, ST száloptikai patch vezetékek, MU, E2000 és ODC kábelszerelvények.
MPO/MTP és HIBRID FIBER OPTIC PATCH KEZELŐK
Testreszabhatja az MPO száloptikai patch kábeleket, az MTP száloptikai patch kábeleket, az MPO/MTP kiszakítókábeleket és a hibrid száloptikai patch kábeleket, mint például az LC-SC-hez, az LC-től az FC-hez és az SC-től az ST-hez.
EGYSZERŰ, DUPLEX ÉS SPECIÁLIS KÁBELSZERKEZETEK
Válasszon szimplex száloptikai patch kábeleket, duplex szálas patch kábeleket, uniboot száloptikai patch kábeleket, kiszakítókábeleket, fan{0}}kimeneti kábeleket, páncélozott száloptikai patch kábeleket és vízálló száloptikai kábelszerelvényeket.
EGYEDI HOSSZÚ, KABÁT, CÍMKÉZÉS ÉS CSOMAGOLÁS
Adja meg a szükséges kábelhosszt, a szálak számát, az elágazás hosszát, a PVC-, LSZH-, OFNR- vagy OFNP-köpenyt, a kábel színét, az egyedi címkéket, a vonalkódokat és a privát{0}}címke-csomagolást.
EGYMÓDÚ ÉS TÖBBMÓDÚ FIBER OPTIC PATCH KEZELŐK
Válasszon OS2 egymódusú száloptikai javítókábeleket vagy OM1, OM2, OM3, OM4 és OM5 többmódusú száloptikai patch kábeleket szimplex, duplex vagy több{6}}szálas konfigurációkban.
OEM FIBER OPTIC PATCH KEZELŐK AZ ÖN ALKALMAZÁSÁHOZ
Egyedi száloptikai patch kábelek állnak rendelkezésre adatközpontokhoz, távközlési hálózatokhoz, FTTH/PON-rendszerekhez, vállalati hálózatokhoz, ipari berendezésekhez, biztonsági rendszerekhez és OEM optikai berendezésekhez.

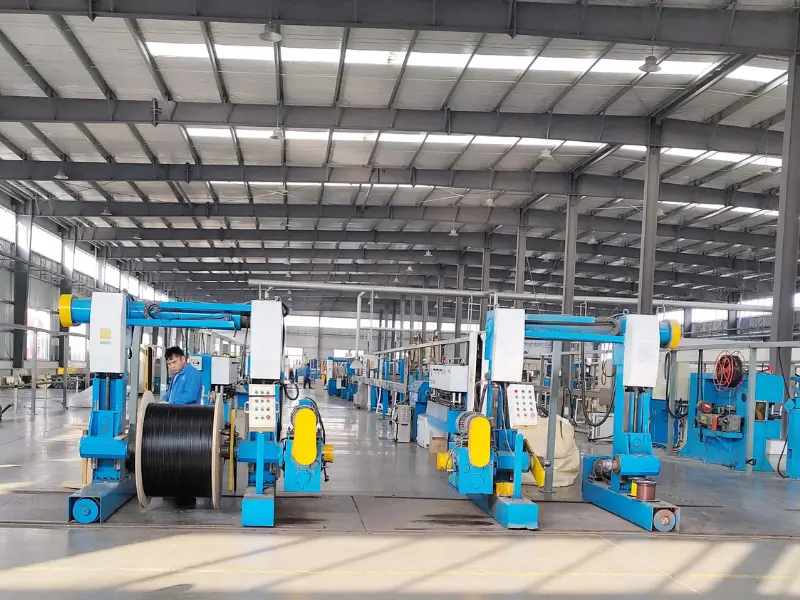

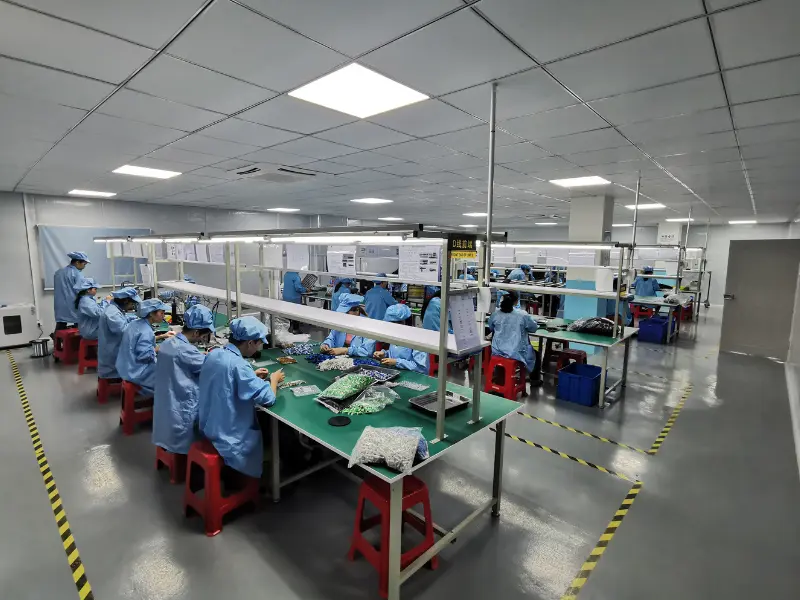

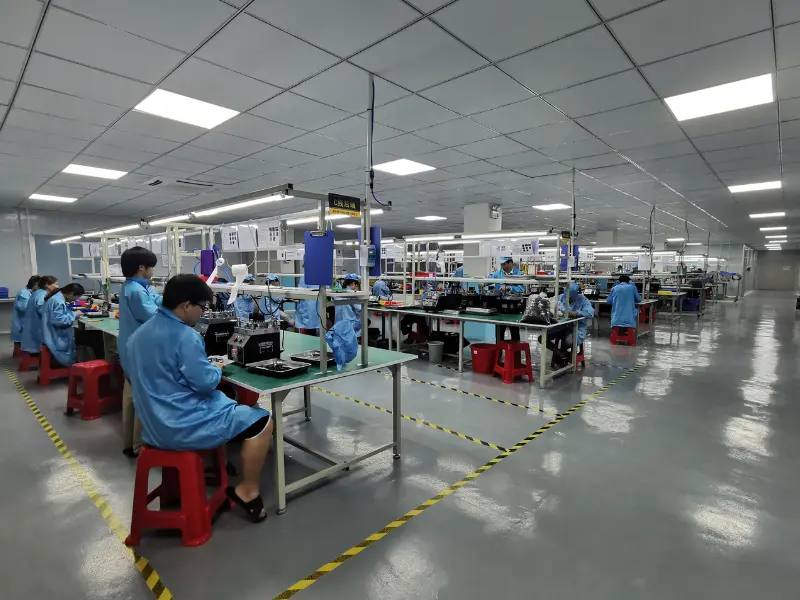

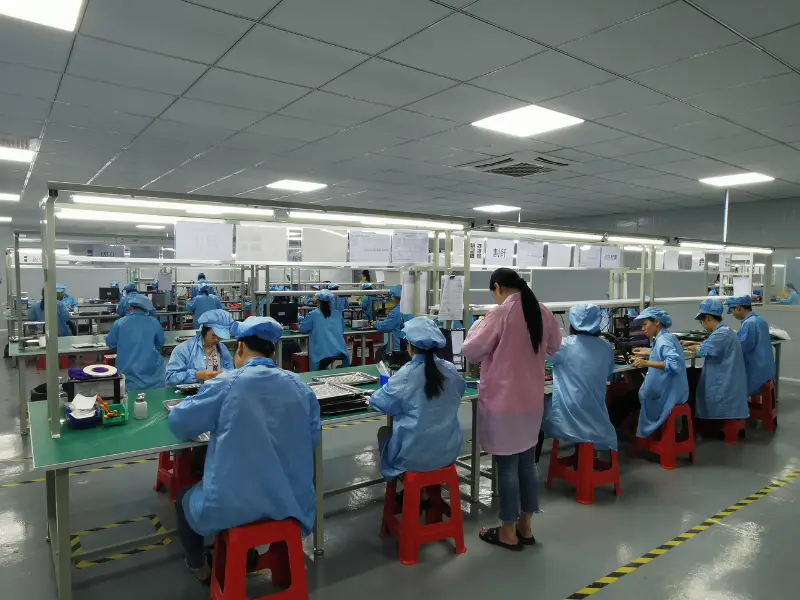

Hogyan gyárt az EVOLUX megbízható száloptikai patch vezetékeket?
Az EVOLUX-nál minden száloptikai patch kábelt az Ön megerősített specifikációja szerint gyártanak. Az anyag-előkészítéstől az optikai tesztelésig és a végső csomagolásig gyártási folyamatunk segíti az állandó teljesítményt, a pontos konfigurációt és a megbízható szállítást az OEM, telekommunikációs, adatközponti és FTTH projektek számára.
KÖVETELMÉNY MEGERŐSÍTÉS
Az EVOLUX a gyártás megkezdése előtt áttekinti a száltípust, a csatlakozókombinációt, a polírozást, a kábelszerkezetet, a hosszt, a mennyiséget, a címkézési és a csomagolási követelményeket.
ANYAG ELŐKÉSZÍTÉS
A száloptikai kábelek, csatlakozók, kerámia érvéghüvelyek, csizmák és tartozékok a jóváhagyott száloptikai patch kábel specifikáció szerint készülnek.

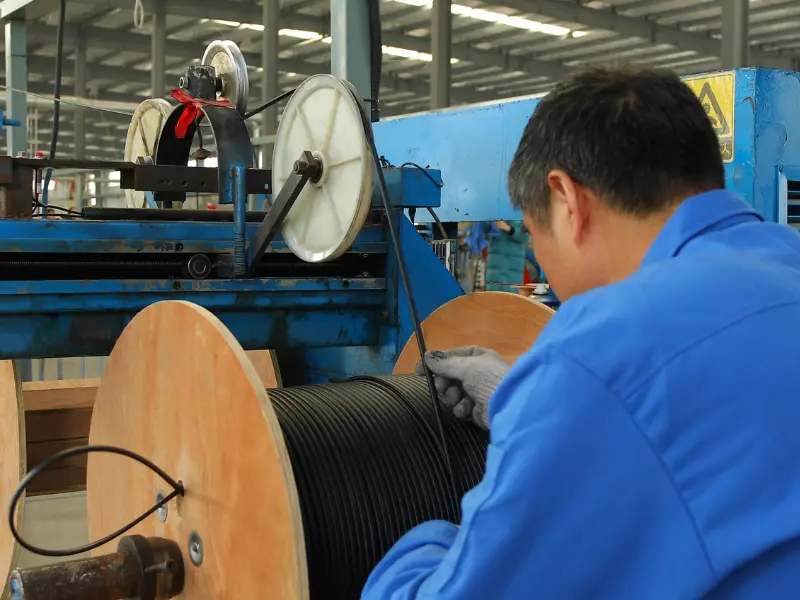

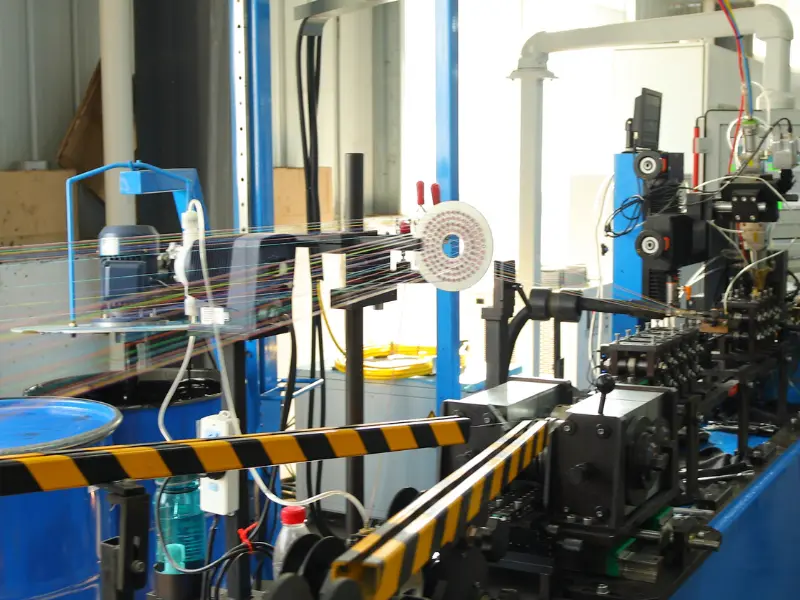

PRECÍZIÓS KÁBEL ELŐKÉSZÍTÉS
Minden száloptikai kábelt megmérünk, levágunk, csupaszítunk és megtisztítunk a szükséges hossznak és kábelfelépítésnek megfelelően.
CSATLAKOZÓ LEÍRÁS ÉS POLOROZÁS
Az EVOLUX összeszereli és polírozza az LC, SC, FC, ST, MPO/MTP és egyéb száloptikai csatlakozókat PC, UPC vagy APC konfigurációkban.

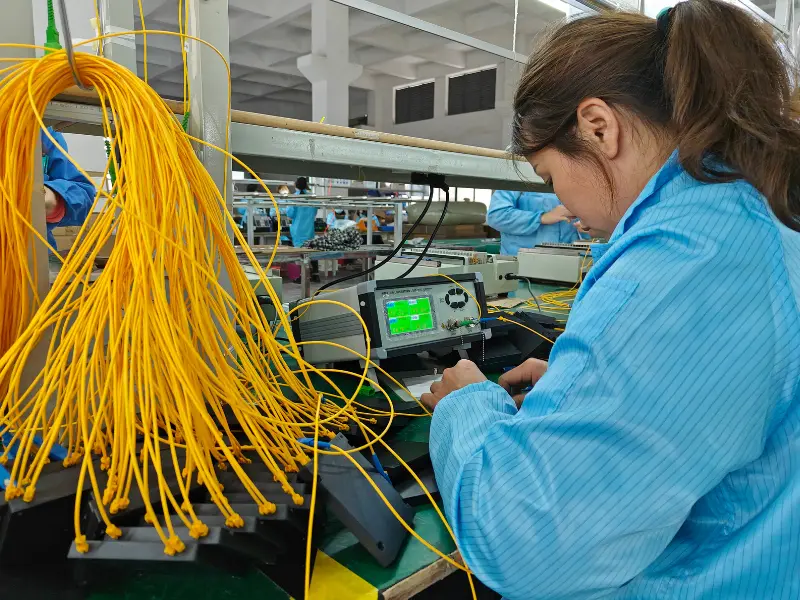

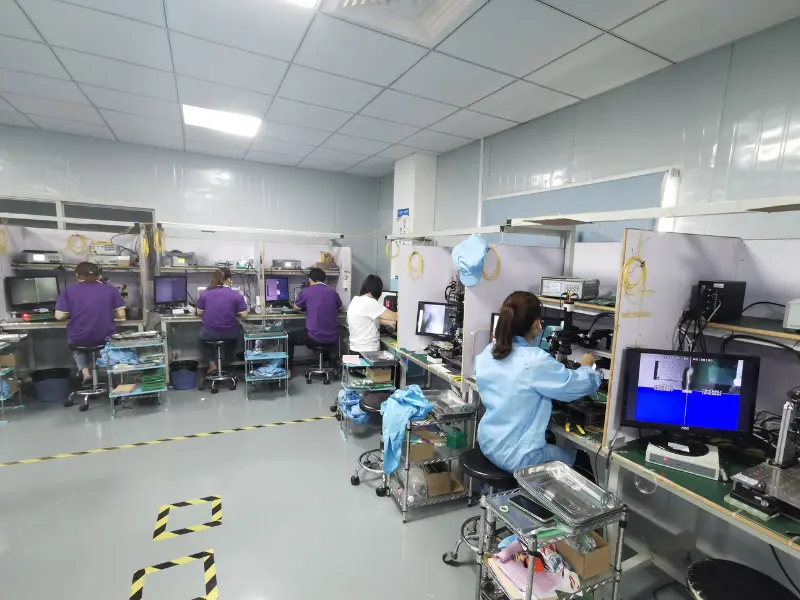

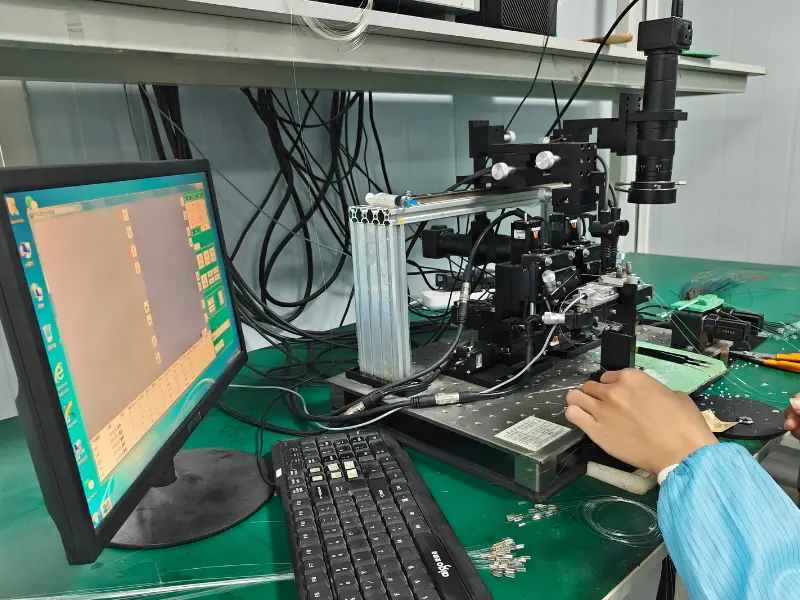

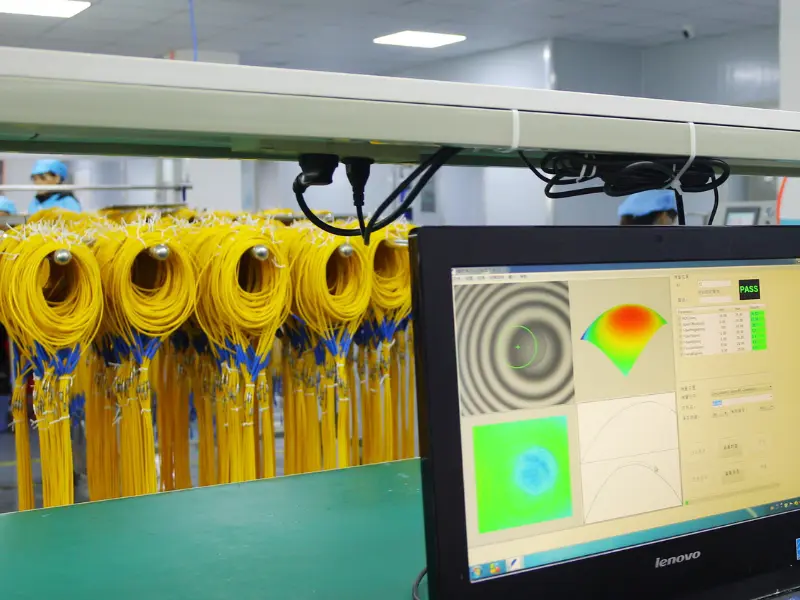

OPTIKAI VIZSGÁLAT ÉS ELLENŐRZÉS
A kész száloptikai patch kábelek optikai folytonosságát, a csatlakozóvég-felület állapotát, polaritását, megjelenését és méretpontosságát a megerősített ellenőrzési követelményeknek megfelelően ellenőrzik.
EGYEDI CÍMKÉZÉS ÉS CSOMAGOLÁS
Az EVOLUX támogatja az egyedi címkéket, vonalkódokat, kábelazonosítókat és csomagolási lehetőségeket, hogy megkönnyítse a telepítést, a készletkezelést és az ismételt beszerzést.
Az optikai -patch kábel egy száloptikai-kábel, amely mindkét végén csatlakozókkal van ellátva, amelyek lehetővé teszik a gyors és kényelmes távközlési berendezésekhez való csatlakoztatását. Ezt interconnect-stílusú kábelezésnek nevezik.
Különböző specifikációk és szabványok alapján a szokásos száloptikai kábelek kategóriákba sorolhatók szálkábel mód, átviteli mód, köpeny típusa, csatlakozó típusa és polírozási típusa szempontjából.
Fiber kábel mód: egymódusú vagy többmódusú
A szálpatch kábelek üzemmódja jelzi, hogy a fénysugarak hogyan haladnak a szálon belül. Két szálkábel mód létezik: egymódusú és többmódusú. Az egymódusú szálpatch vezeték csak egy módusú fényt enged át a hosszában, nagyon vékony, 8-10 mikron átmérőjével, így sokkal nagyobb sebességgel és kisebb csillapítással képes továbbítani a jeleket. A többmódusú szálpatch zsinór magja nagyobb, jellemzően 50 vagy 62,5 mikronos, ami több fénymód átvitelét teszi lehetővé. Öt változatban kapható, amelyek különböző átviteli sebességeket vagy távolságokat támogatnak: 62,5- mikronos OM1, 50 mikronos OM2, 50 mikronos OM3, 50 mikronos OM4 és 50 mikronos OM5, amelyek szabványos köpenyszínekkel különböztethetők meg. Mivel több fényút halad végig a kábelen, a távolság, amelyet a többmódusú szálas jumperek elérhetnek, általában rövid. Az épületen vagy egyetemen belüli rövid távú átvitelhez a multimódusú száloptikai kábelek a legalkalmasabbak.
Szálszálak száma: szimplex vagy duplex
A rostszálak számától függően szimplex és duplex szálpatch zsinór létezik. A szimplex szálas patch kábel egyetlen szál szálat tartalmaz, mindkét végén egy szimplex csatlakozóval. Míg a duplex szálas patch kábel két üveg- vagy műanyagszálból áll, egy duplex csatlakozóval (vagy két szimplex csatlakozóval).
Kabát típusa: PVC vagy LSZH
A PVC és az LSZH a szálpatch zsinór gyakori köpenyanyagának leírására szolgál. A PVC köpennyel borított szálpatch kábelek normál beépítési hőmérsékleten rugalmasak. A PVC patch zsinórokhoz képest az LSZH patch zsinórok merevebbek és kevésbé rugalmasak, de tartalmazzák az égésgátló vegyületet, amely égéskor nem bocsát ki mérgező füstöt. A PVC száloptikai patch kábelt általában beltéri alkalmazásokhoz használják, például vízszintes futásokhoz a huzalozási központtól. Míg az LSZH kábelt nem szellőztetett, nyilvános helyeken, például aluljárókban és alagutakban használják, valamint olyan helyiségekben is, amelyekből nem könnyű gyorsan kijutni.
Csatlakozó típusa: LC, SC, ST vagy egyéb
Számos csatlakozótípust használnak a szálkábelekben, például LC, SC, ST, MTP vagy MPO. A különböző típusú csatlakozókat különböző interfészekhez kell csatlakoztatni, így jobb, ha megerősíti az első alkalommal használt eszközök interfész típusát. Ha elosztjuk azzal a kritériummal, hogy a csatlakozók mindkét oldalon azonosak-e, akkor ugyanazt a-csatlakozó típusú száloptikai kábelre és hibrid szálas patch kábelre oszthatjuk fel. A két végén azonos típusú csatlakozóval rendelkező optikai kábelek közé tartozik az LC-LC-szálas patch-zsinór, az SC-SC-szálas patch-kábel stb. Míg a hibrid szálas patch-kábel mindkét végén különböző csatlakozókkal rendelkezik, például az LC-SC-hez. Ha a két oldalon lévő eszközök porttípusa megegyezik, választhat ugyanazt a-csatlakozó típusú optikai kábelt, vagy a hibridet kell választania.
Polírozás típusa: PC, UPC vagy APC
A száloptikai csatlakozókat különböző formákra tervezték és polírozták, hogy minimalizálják a visszaverődést, ami különösen fontos az egymódusú alkalmazásoknál. Ennek a csatlakozó polírozási típusnak megfelelően léteznek PC, UPC és APC fiber patch kábelek. Manapság a PC polírozás típust felváltotta a UPC típus. Az, hogy a UPC-t vagy az APC-t választja, a tényleges alkalmazástól függ. Mivel az APC kisebb beillesztési veszteséget biztosít, mint a UPC, az APC szálpatch kábelei jobban alkalmazhatók nagy sávszélességű alkalmazásokban és nagy távolságú{4}}kapcsolatokban, mint például az FTTx, a passzív optikai hálózat (PON) és a hullámhosszosztásos multiplex (WDM). Míg a UPC száloptikai kábelek az olyan optikai rendszerekre vonatkoznak, amelyek kevésbé érzékenyek a beillesztési veszteségre, mint például a digitális TV és a telefonálás.
A Fiber Patch vezetékek előnyei
Nagyobb sávszélesség
Az optikai kábelek jelentős sávszélességet biztosítanak a jelátvitelhez, és sokkal több adatot képesek szállítani, mint az azonos átmérőjű rézkábelek. Az átviteli adathordozó sávszélesség-{1}}távolságszorzata (BDP) a képességek összehasonlítására szolgál ebben a tekintetben, és a magasabb BDP-vel rendelkező médiáknak nagyobb lesz az átviteli távolsága, ha azonos sávszélességű adatot küldenek. Minél magasabb a BDP, annál gyorsabban és nagyobb távolságra is továbbítható a tömörítetlen videó, miközben pontosan ugyanolyan minőségben jelenik meg, mint a natív jel. Például a többmódusú optikai szál szabványos BDP-je 500 MHz/km, ami azt jelenti, hogy az 500{8} méteres multimódusú optikai kábel 1 GHz-et képes továbbítani. Az egymódusú optikai szál BDP-je sokkal magasabb, mint a többmódusú optikai szálé, amely magasabb, mint a sodrott érpárú rézkábel, amely magasabb, mint a szabványos HDMI-kábel.
Nagyobb táv, nagyobb sebesség
Ami a fotonokat és az elektronokat illeti, az optikai kábelekben a fény nagyjából a fénysebesség két-harmadával halad, míg a rézkábelekben lévő elektronok alig érik el ennek a sebességnek az egy százalékát. Ez a hatalmas sebességelőny extrém hatással van a lehetséges távolságokra. Míg a rézkábelek szabványos távolsága többnyire 100{6}}, addig az optikai kábelek kis átmérőben nagy sávszélességet képesek kiterjeszteni rendkívül nagy távolságokra. A többmódusú optikai szál például megháromszorozhatja ezt a távolságot 4K HDMI-jel esetén, és a kábel típusától, a hullámhossztól és a hálózat többi részétől függően az egymódusú optikai szál akár 10 km-re is kiterjesztheti ugyanazt a jelet.
Magasabb Ellenállás
A réz{0}}alapú átviteli módszerekkel ellentétben az optikai kábelek nem tartalmaznak fém alkatrészeket. Ennek eredményeként immunisak az elektro-mágneses interferenciára (EMI) és a rádiófrekvenciás interferenciára (RFI). Ezenkívül az optikai kábelek immunisak a szélsőséges hőmérséklet- és nedvességváltozásokra, amelyek mindkettő akadályozhatja a rézkábelekben történő átvitelt.
Biztonság
Mivel az optikai kábelek nem vezetnek elektromos jeleket, lehetetlen távolról észlelni a továbbított adatjeleket, a fizikai hozzáférési kísérletek pedig megfigyelhetőek lennének. Ez a biztonság a szálas átviteli módot teszi a választott átviteli módszerré az olyan iparágak számára, mint a kormány és a bankok. Ami a biztonságot illeti, az optikai kábelek nem jelentenek kockázatot szikraveszélyes-környezetekben, például vegyi üzemekben és olajfinomítókban.
Fiber Optic Patch Cord alkalmazása
A száloptikai patch kábel a telekommunikáció kulcsfontosságú eleme, amelyet az optikai szálakon keresztül történő adatátvitelre használnak nagy távolságokon. Ez lényegében egy kábel mindkét végén csatlakozókkal, és optikai eszközök, például útválasztók, kapcsolók és szerverek csatlakoztatására szolgál. A száloptikai patch kábel elsődleges célja, hogy megbízható és hatékony eszközt biztosítson a nagy sebességű adatátvitelhez. Az elektromos jelek helyett fényjelek felhasználásával a száloptikai technológia gyorsabb és biztonságosabb adatátvitelt tesz lehetővé. Ez különösen fontos a távközlésben, ahol nagy mennyiségű adatot kell gyorsan és pontosan továbbítani. A száloptikai patch kábelek elengedhetetlenek a különböző távközlési alkalmazásokban, beleértve az internetkapcsolatokat, telefonhálózatokat, kábeltelevíziót és adatközpontokat. Általában lakossági és kereskedelmi környezetben egyaránt használják nagy sebességű{6}}internetkapcsolat létrehozására, valamint a hang-, video- és adatjelek átvitelének megkönnyítésére. Az elmúlt években a száloptikai patch zsinórok iránti igény jelentősen megnőtt a gyorsabb és megbízhatóbb adatátvitel iránti növekvő igény miatt. Az olyan technológiák megjelenésével, mint a felhőalapú számítástechnika, a streaming szolgáltatások és a tárgyak internete (IoT), egyre-növekszik az igény a nagyobb sávszélességre és alacsonyabb késleltetésre. A száloptikai patch kábelek döntő szerepet játszanak ezen igények kielégítésében, mivel biztosítják a hatékony adatátvitelhez szükséges infrastruktúrát. Ezenkívül a száloptikai patch vezetékeket olyan feltörekvő technológiákban is használják, mint az 5G hálózatok és az intelligens városok. Ezek a technológiák robusztus és nagy{14}}kapacitású kommunikációs rendszereket igényelnek, ami száloptikai patch kábelek használatával érhető el.
Az optikai javítókábelt hálózati célokra használják, különösen eszközök helyi hálózaton (LAN) belüli csatlakoztatására. Alapvető eleme az adat-, hang- és videojelek nagy távolságra, nagy sebességgel történő átvitelének. A száloptikai patch zsinórok vékony, rugalmas üveg- vagy műanyagszálak kötegéből állnak, amelyek védőburkolatba vannak burkolva. Ezek a szálak fényjelek segítségével képesek adatátvitelre, ami gyorsabb és megbízhatóbb adatátvitelt tesz lehetővé a hagyományos rézkábelekhez képest. A javítókábel hídként működik az eszközök, például számítógépek, kapcsolók, útválasztók és szerverek között, lehetővé téve a zökkenőmentes kommunikációt és adatcserét. LAN-környezetben a száloptikai javítókábeleket általában hálózati kapcsolók végberendezésekhez, például számítógépekhez, nyomtatókhoz és IP-telefonokhoz való csatlakoztatására használják. Közvetlen és biztonságos kapcsolatot biztosítanak, minimális jelveszteséget és interferenciát biztosítva. A nagy sebességű-internet iránti növekvő kereslet és a csatlakoztatott eszközök növekvő száma miatt a száloptikai patch vezetékek kulcsfontosságúvá váltak a robusztus és hatékony hálózati infrastruktúra fenntartásához. Ezenkívül a száloptikai technológia számos előnnyel rendelkezik a hagyományos rézkábelekkel szemben. Sokkal nagyobb sávszélesség-kapacitással rendelkezik, ami nagyobb adatátviteli sebességet tesz lehetővé, és támogatja a sávszélesség-igényes{10}}alkalmazások igényeit. A száloptikai patch kábelek immunisak az elektromágneses interferenciákkal szemben is, így ideálisak nagy elektromos zajjal járó területeken vagy tápkábelek közvetlen közelében történő használatra.
A száloptikai patch kábel olyan kábel, amelyet két eszköz vagy komponens összekapcsolására használnak egy száloptikai hálózatban. Elsősorban adatok, például hang-, videó- vagy digitális információk továbbítására szolgál nagy sebességgel, nagy távolságokon. Az orvosi képalkotással összefüggésben a száloptikai patch zsinór döntő szerepet játszik a képek továbbításában endoszkópiában és más orvosi eljárásokban.
Kiváló{0}}minőségű, nagy{1}}felbontású képeket biztosít, amelyek elősegítik a pontos diagnózist és a kezelés tervezését. Az optikai kábelek nagy sebességű-átviteli képességei minimális késleltetést és képminőség-veszteséget biztosítanak, lehetővé téve az orvosok számára, hogy valós-időben döntsenek az eljárások során. Ezenkívül a száloptikai patch kábelek számos előnnyel rendelkeznek a hagyományos rézkábelekkel szemben az orvosi képalkotásban. Immúnis az elektromágneses interferenciával szemben, ami különösen fontos olyan orvosi környezetben, ahol különféle elektronikus eszközök vannak jelen.
Kabát
A köpeny az optikai kábel külső borítása. Bár védelmet nyújt, elsődleges célja nem az, hogy erőt adjon. Lényegében a köpeny az összes alkatrészt egyben tartja: az aramid szilárdságú elemeket és a pufferelt szálat, amely az optikai szálat foglalja magában.
Aramid Strength tagok
Az aramidfonalak erős, hőálló{0}}szálak. Az optikai kábel szerelvényben az aramid szilárdságú elemek nyújtják a húzószilárdságot a csatlakozótól és az egész kábelen keresztül. Például a gyártási folyamat során, amikor a kábelt a csatlakozóra húzza, az aramid szilárdságú elemek segítenek abban, hogy a kábel és az üvegoptikai szál ne törjön el.
Pufferbevonat a szálon
Az üvegoptikai szál a sérülések ellen védő (puffer) bevonattal készül. A patch zsinór alkalmazásától függően a pufferbevonat különféle anyagokból állhat, amelyek például ellenállnak a magas hőmérsékletnek vagy tűzállóak. A puffer védi az akrilát-bevonatú szálat is, amikor azt a köpenybe extrudálják, és ha úgy tetszik, az akrilát-bevonatú szál "tömítéseként" működik az összeillesztés vagy csatlakoztatás előtt.
Optikai szál
Az üvegből vagy műanyagból készült optikai szál egy fényvezető magból- és burkolatból álló optikai hullámvezető, amely megfogja a fényt a magban. Az optikai szálas kommunikációs rendszerek egy-módusú vagy többmódusú típusokat használnak.
Tényezők, amelyeket figyelembe kell venni, mielőtt száloptikai kábelt választana
1. lépés: Határozza meg, milyen csatlakozótípusra van szüksége
Annak meghatározásához, hogy milyen csatlakozóra lesz szüksége, meg kell vizsgálnia a csatlakoztatni kívánt eszközportokat, és tudnia kell, hogy mely alkalmazások használják majd a vezetéket. A száloptikai patch kábelek különböző csatlakozókkal vannak ellátva, amelyekkel különböző eszközökhöz csatlakoztathatók.
A következő dolog, amit meg kell határoznia, hogy melyik optikai kábelmód a legjobb az Ön alkalmazásához. A két elérhető mód az egymódú- vagy a többmódusú.
●Egy{0}}módusú száloptikai javítókábel
Érdemes egy{0}}módusú száloptikai patch kábelt használni a nagy távolságú-adatátvitelhez, mivel az egymódusú optikai kábel lényegesen gyorsabb, mint a többmódusú. Az egy-módú üzemmód egyszerre csak egy fénysugarat továbbít, ami lehetővé teszi, hogy a lézer 1310-1550 nm hullámhosszon működjön.
● Multimódusú száloptikai patch kábel
Többmódusú száloptikát kell használnia a rövidebb távolságú alkalmazásokhoz, például egy épületen belül vagy egy A/V-alkalmazáshoz a helyi hálózaton belül. Az optikai kábel maximális hossza körülbelül 400-550 méter. A többmódusú kábelek azonban több fényforrást is hordozhatnak, így nagyon hatékonyak rövid távolságokon.
3. lépés: Döntse el a szimplex vagy a duplex szálak között
Az optikai szálak patch kábeleinek kétféle szála lehet: szimplex vagy duplex.
● Simplex
A szimplex kábel mindkét végén egy szálas csatlakozóval rendelkezik. Az egyik vége egy adó, a másik vége a vevő, és ezek nem reverzibilisek. Ezt általában a kétirányú (BIDI) száloptikai adó-vevőknél használják. A szimplex kábelek olcsóbbak, és nagyobb sebességgel is továbbíthatók.
● Duplex
A duplex szálak lehetővé teszik, hogy két szálas csatlakozót egymás mellé kapcsoljon egy kettős{0}}szálas csatlakozóval. Az egyik szál egy irányba sugároz, a másik pedig az ellenkező irányba. Ez óriási előny a szimplexhez képest, mert képes egyidejűleg kétirányú adatokat továbbítani. De a duplex hátránya, hogy csak két eszközt csatlakoztat, és további csatlakozókra lesz szüksége további eszközök engedélyezéséhez.
4. lépés: Válassza ki a kívánt kábelhosszt
Ez elég egyértelmű. Tudnia kell az eszközök közötti távolságot, majd ki kell választania a szükséges kábelhosszt. Az optikai patch kábelek hossza 0,5 m és 50 m között van.
5. lépés: Válasszon ki egy csatlakozófényezőt és kábelköpenyt
Végül döntenie kell a csatlakozó fényezéséről és a kábelköpenyről, ami befolyásolhatja a kábel teljesítményét.
● Csatlakozófényezés
Kétféle csatlakozófényezés létezik: UPC vagy APC. Az APC polírozás jobb teljesítményt nyújt, mivel a veszteség kisebb, mint a UPC csatlakozóé. Ezért érdemes lehet egy APC-fényezést, ha alkalmazásai érzékenyek a visszatérési veszteségre, és nagy pontosságú jelzést igényelnek. De az APC drágább, mint a UPC. A csatlakozó fényezését a színe alapján azonosíthatja. Az APC patch kábel általában zöld, míg a UPC patch kábel kék.
● Kábelköpenyek
A száloptikai patch kábel különböző típusú köpenyekben kapható:
Low Smoke Zero Halogen (LSZH): Az égésgátló{0}}köpeny ideális a padlók és épületek közötti használatra.
Polivinil-klorid (PVC): strapabíró köpeny, amely ellenáll a kopásnak, oxidációnak, korróziónak és lebomlásnak. Jól viseli az időjárást, így ideális kültéri kábelezéshez vagy hosszú élettartamú kábelekhez.
Optical Fiber Nonconductive Plenum (OFNP): Ezek a köpenyek lángállóak és alacsony füstkibocsátással rendelkeznek, így ideálisak olyan hálózati alkalmazásokhoz, amelyek falakon belül és vezeték nélküli légtereken futnak.
Páncélozott kábel: Ezek a köpenyek dupla csövet és acélhüvelyeket tartalmaznak, amelyek nem engedik át a fényt, és nagy nyomónyomással rendelkeznek, így ideálisak olyan padlókábelekhez, amelyekre rágcsálók ráléphetnek, vagy akár meg is rágcsálhatják.
Hajlításra érzéketlen: Ezeknek a kabátoknak kicsi a hajlítási sugara, és nagy az ellenállása a hajlítással kapcsolatos elvesztéssel vagy sérüléssel szemben. Ez a fajta patch-kábel adatközponti és FTTH-alkalmazásokhoz, valamint nagy-sűrűségű kábelezéshez készült.
Tippek a Fiber Optic Patch kábelhez
Tartsa tisztán a Fiber Patch kábeleket
Egy nagy távközlési vállalat iparági felmérése szerint az optikai hálózatok hibaelhárításának -első oka a szennyeződés. A szálak annyira törékenyek, hogy ha porral vagy más szennyeződéssel borítják őket, az optikai jel leromolhat. Sőt, az üvegszálas csatlakozók testén és üvegszálas házán elkopott fémrészecskék blokkolják a szálat, ami jelveszteséget okoz, így végül csökkenti a hálózat teljesítményét, és nagy veszteséget okoz az üvegszálas-hálózatokra támaszkodó vállalkozások számára. Általában az optikai tisztítás a szálas csatlakozók tisztítására vonatkozik. Hogyan biztosítható a száloptikás csatlakozók megfelelő tisztítása? Két fő tisztítási módszer létezik: a száraz tisztítás és a nedves tisztítás, amelyek mindegyike más-más funkciót lát el. A tekercs-típusú száltisztítók, tolltisztítók, száltisztító törlőkendők és habszivacsok a szálcsatlakozók tisztítószerei.
A Fiber Patch kábeleket megfelelően tárolja
Függetlenül attól, hogy egy üvegszálas kábel használaton kívül van, vagy használaton kívül van, egy fontos szempontot figyelembe kell venni: Ne hajlítsa meg vagy nyújtsa túlságosan az üvegszálas kábelt. Gyakran előfordul, hogy az optikai kábelekkel végzett munka során az emberek megfeszítik vagy meghajlítják azokat. Emiatt a legrosszabb eset az, hogy a szál megsérülhet. A hajlítás okozta törések egy része látható, de bizonyos veszteségek nem, mint például a nagyon alacsony hőmérséklet okozta mikroszkopikus száldeformációk, a puffer vagy a köpeny tökéletlenségei miatti néhány milliméteres elmozdulás, a rossz szerelési gyakorlat vagy egyéb tényezők. Mivel ezt a veszteséget az emberi szem közvetlenül nem láthatja, figyelmen kívül hagyják, és a dolgok idővel még rosszabbra fordulhatnak. Ha nagy veszteség keletkezik, amikor a szálpatch kábeleket cserélni kell, a következő lényeges elemekre kell figyelni:
● Tervezze meg az üvegszálas kábel útvonalát megfelelő eszközök vagy alkatrészek, például vízszintes kábelkezelők használatával a szálak védelmére.
● Ne hajlítsa meg az üvegszálas patch kábeleket a minimális hajlítási sugáron túl, különösen azokon a szűk helyeken, ahol nagy-sűrűségű szálfoltok vannak.
● Ügyeljen arra, hogy a szálas csatlakozót ne üsse hozzá semmihez! Egyrészt ezek a végek lekophatnak vagy eltörhetnek. A másik oldalon a szál végén lévő üvegtörés megvághatja valakinek a bőrét. A szálak tárolása vagy húzása során védőkupak használata javasolt.
● OTDR és optikai szálas mikroszkóp használata javasolt, ha olyan berendezésekre van szüksége, amelyek mérik és azonosítják a hibákat, például az üvegszálas kábelen belüli szakadásokat vagy az általános csillapítást.
Végső GYIK útmutató a száloptikai patch kábelhez
K: Mire használható a száloptikai patch kábel?
K: Az optikai kábel javítható?
K: Mi a különbség a patch zsinór és a kábel között?
K: Mik a patch kábel hátrányai?
K: Hányféle szálpatch kábel létezik?
K: Melyik a jobb szálas vagy réz patch kábel?
K: Miért hívják patch kábelnek?
K: Használhatok Ethernet kábelt patch kábelként?
K: Hogyan néz ki a patch kábel?
K: Mi történik, ha a száloptikai patch kábelt nem tisztítják meg időben?
K: Milyen előnyei vannak a patch zsinóroknak?
K: Általában mennyi ideig tartanak az optikai patch vezetékek?
K: Mekkora a maximális hossza a patch zsinórok vagy jumperek számára?
K: Miért olyan drágák a száloptikai patch vezetékek?
K: Hogyan teszteli az optikai patch kábelt?
K: Megjavíthatom a sérült száloptikai javítókábelt?
K: Hogyan tárolhatom a száloptikai patch kábelemet?
K: Mekkora a minimális hajlítási sugár egy száloptikai patch vezetéknél?
K: Mi a maximális átviteli sebesség egy száloptikai patch kábel esetén?
K: Mi a különbség az LC és SC csatlakozók között a száloptikai patch vezetékekhez?
Mint Kína egyik vezető száloptikai patch kábelgyártója és beszállítója, szeretettel üdvözöljük, hogy gyárunkból raktáron vásároljon optikai kábelt. Minden testreszabott termék kiváló minőségű és alacsony áron. Árlistáért és ingyenes mintáért lépjen kapcsolatba velünk most.
