MTP MPO Fiber Patch vezetékek MM OM3

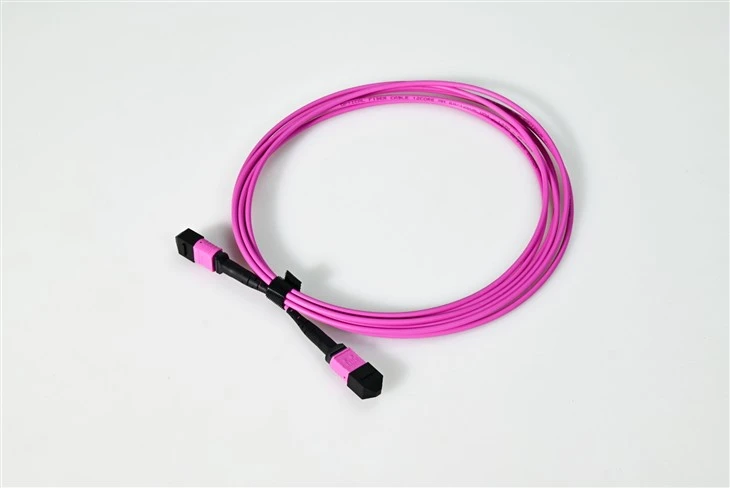

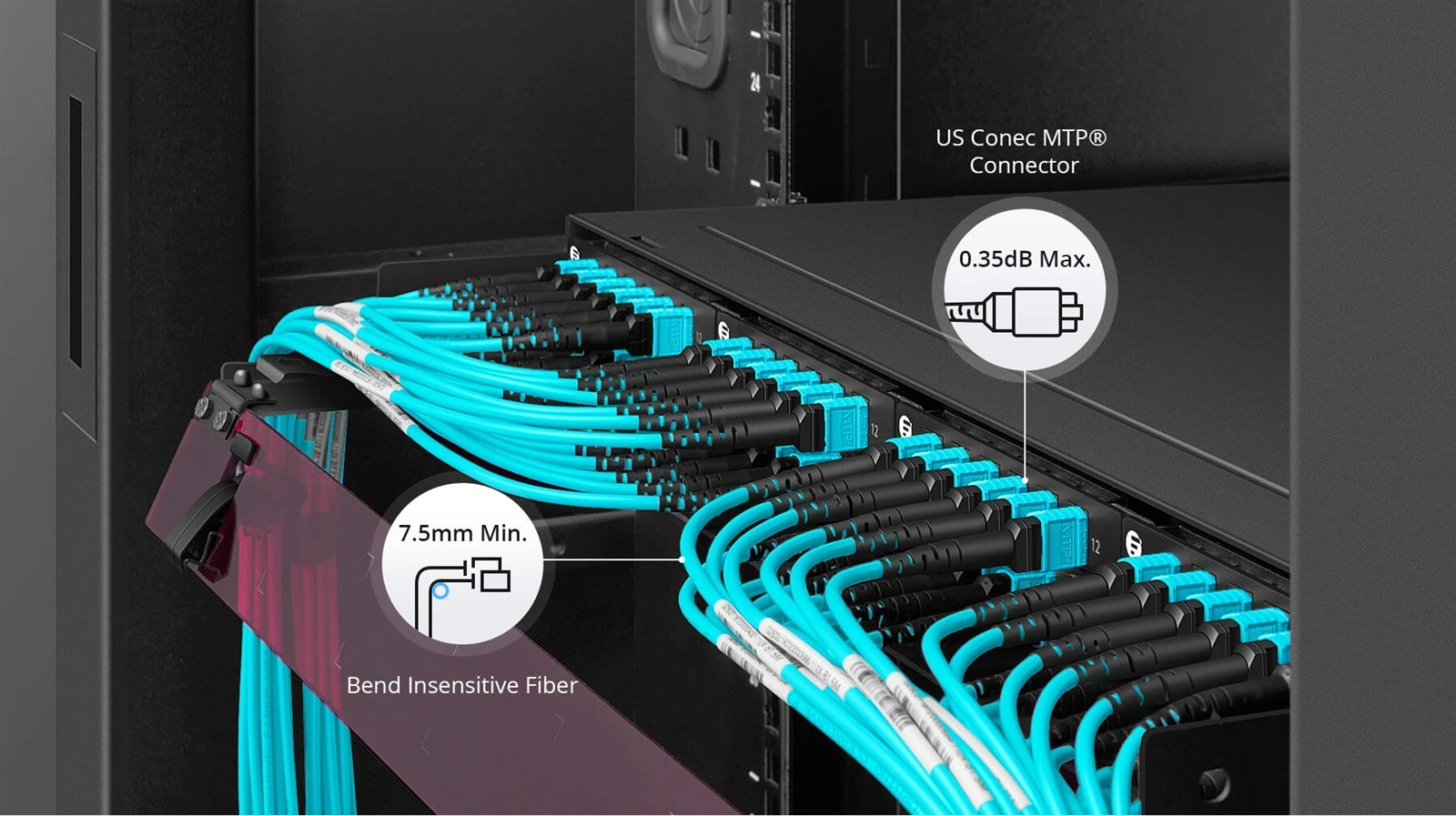

V: Remek kérdés – ez mindig előjön! Az MPO (Multi{0}}fiber Push On) a több{1}}szálas csatlakozók általános iparági szabványa, míg az MTP® egy nagy teljesítményű{2}}márka, amelyet a US Conec gyárt. Képzelje el ezt a következőképpen: minden MTP-csatlakozó MPO-kompatibilis, de nem minden MPO-csatlakozó rendelkezik az MTP továbbfejlesztett funkcióival. Az MTP-verzió szűkebb tűréseket, eltávolítható házakat kínál a könnyebb meghatározás érdekében, és jobb általános optikai teljesítményt kínál. Teljes mértékben felcserélhetők, és illeszkednek egymáshoz, de ha kevered őket, az általános kapcsolati teljesítményt korlátozza a gyengébb-minőségű csatlakozó. A kritikus adatközpont-alkalmazásokhoz az MTP használatát javasoljuk a legjobb eredmény elérése érdekében.

V: A polaritás arról szól, hogy biztosítsa, hogy az adó (Tx) csatlakozzon a másik végén lévő vevőhöz (Rx) – ha rosszul csinálja, akkor nulla jelet kap. Íme a gyors lebontás: Az A típus „egyenesen-átmenő”, egyik végén a-felfelé, a másikon a-lefelé billentyűvel. A B típus „fordított”, mindkét végén kulcs-felfelé, a szálak pozíciói 1-12-ről-12-re és 12-ről 1-re fordítva. A C típus a "párok átfordítva", ahol a szomszédos párok pozíciót cserélnek. A legtöbb 40G/100G párhuzamos optika adatközpontokban történő telepítésénél a B típust látjuk leggyakrabban használni, mert lehetővé teszi ugyanazt a szabványos A-B duplex patch kábelt mindkét végén – egyszerűbb készletkezelés. Ha nem biztos benne, küldje el nekünk a hálózati diagramját, és segítünk kitalálni a megfelelő polaritás-konfigurációt.

V: A 40 GBASE-SR4 vagy 100 GBASE-SR4 optikát futtató OM3 multimódusú optikai szálak esetén maximum 100 métert nézhet. 10 GBASE{10}}SR esetén az OM3 akár 300 métert is elérhet. Most, ha egy kicsit nagyobb hatótávra van szüksége – mondjuk 150 méter a 40G/100G esetében –, akkor érdemes feljebb lépnie az OM4 optikai szálra, amely nagyobb sávszélességgel rendelkezik (4700 MHz·km szemben az OM3 esetében 2000 MHz·km-rel). A legtöbb adatközpont-alkalmazás kényelmesen elfér az OM3 elérhetőségén belül, mivel a rack{23}}to{24}}állvány távolsága általában jóval 100 méter alatt van. A lényeg: a költségérzékeny, rövidebb futamidejű projektekhez az OM3 tökéletesen alkalmas, és pénzt takarít meg.

V: Ez kritikus – ha rosszul adja meg a nemet, akkor vagy megsérti a csatlakozókat, vagy egyáltalán nem lesz kapcsolat. A dugós MTP-csatlakozók igazító tűkkel rendelkeznek; Az anya csatlakozók vezetőlyukakkal rendelkeznek, amelyek fogadják ezeket a csapokat. Íme az aranyszabály: a hím mindig párosodik a nősténnyel, soha nem ugyanaz-a-egyforma. A legtöbb adó-vevő modul (QSFP+, QSFP28) beépített-duga interfészekkel rendelkezik érintkezőkkel, ezért a patch kábelnek anyaként kell lennie. Ha két aljzatú törzskábelt egy adapterpanelen keresztül csatlakoztat, az adapter maga kezeli a tűbeállítást. Kábeleinket precíziós vezetőtüskékkel gyártjuk, amelyek biztosítják a{10}}mikron alatti száligazítást – így érjük el az alacsony behelyezési veszteségeket.

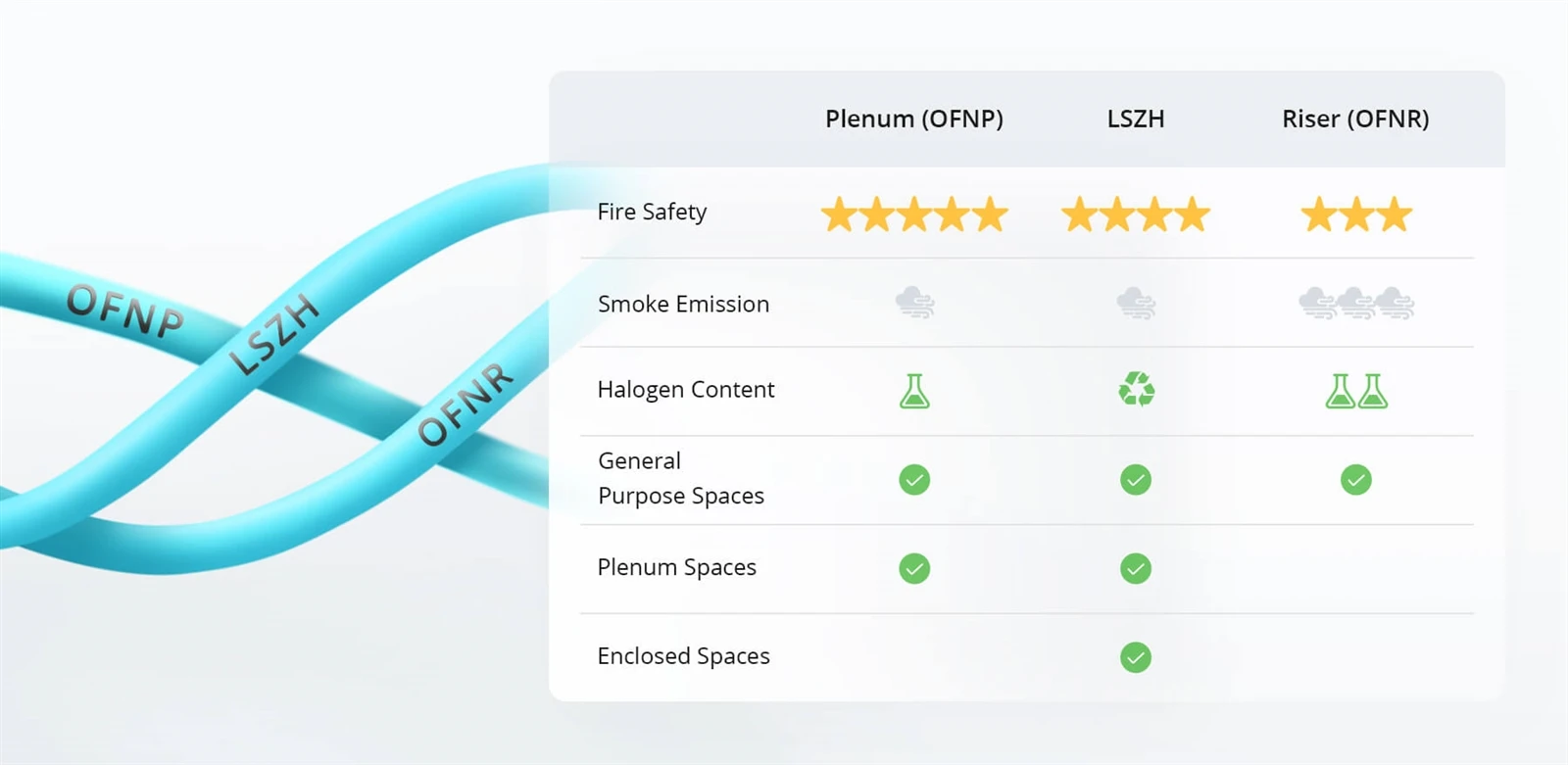

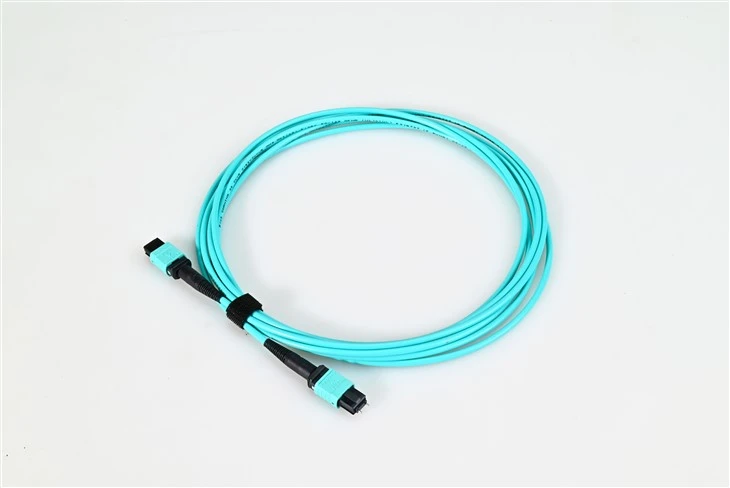

V: Az Aqua a TIA-598 szabvány színkódja a lézer-optimalizált OM3 és OM4 multimódusú szálak számára – ez nem csak dekoratív! Ha egy sűrű adatközpontban dolgozik több száz kábellel, az aqua-köpeny azonnal jelzi, hogy ez a többmódusú, 50/125 mikronos szál, amelyet 850 nm-es VCSEL adó-vevőkhöz terveztek. Nem fogja véletlenül összekeverni a sárga egymódusú{13}kábelekkel. Egyes gyártók az Erika Violet-et (kicsit eltérő árnyalat) használják kifejezetten az OM4-hez, hogy megkülönböztessék az OM3-tól, bár az aqua és a lila is elfogadható. Csatlakozós csizmáink a szálszám szerint is színkódoltak: szürke a 8 szálashoz, fekete a 12 szálashoz, és piros a 24 szálashoz – sokkal gyorsabbá teszi a telepítést és a hibaelhárítást.

V: Az MTP/MPO OM3 patch kábeleinket 0,50 dB vagy azzal egyenlő maximális beillesztési veszteségre határozták meg szabványos többmódusú MT érvéghüvelyekkel, de kínálunk olyan alacsony-veszteségű verziókat is, amelyek átlagosan 0,30 dB vagy azzal egyenlő, és legfeljebb 0,50 dB max. Az igazán igényes alkalmazásokhoz elit/prémium minőségű kábeleink körülbelül 0,15 dB-t érnek el. Minden általunk szállított kábelt egyedileg tesztelünk – 3D interferometriát használunk a érvéghüvely geometriájának és a vég-felület minőségének ellenőrzésére. A visszatérési veszteség nagyobb vagy egyenlő, mint 20 dB többmódusú módban. Ezek a specifikációk akkor számítanak, amikor a 40G vagy 100G-s kapcsolatokra vonatkozó link-költségvetést számítja ki; minden tized dB több foltponton számít. Minden egyes tételhez tesztjelentést biztosítunk, ha dokumentációra van szüksége a nyilvántartásához.

V: Egyáltalán nem túlzás – valójában ez egy okos befektetés. Az OM3 szál MTP/MPO csatlakozókkal támogatja a 10GBASE-SR-t 300 méterig problémamentesen. A szépség abban rejlik, hogy olyan infrastruktúrát épít ki, amely készen áll a 40G és a 100G-ra, ha frissítésre van szüksége – nincs szükség újrakábelezésre. Sok ügyfelünk ma OM3 MTP trunk kábeleket telepít 10G-hez, és később egyszerűen kicseréli az adó-vevőket, hogy nagyobb sebességre ugorhasson. A 12-szálas MTP-csatlakozó tökéletesen együttműködik a 10G SFP+ áttörési kazettákkal (MTP-től 6×LC duplexig), így még alacsonyabb sebesség mellett is biztosítja a több-szálas kábelezés sűrűségbeli előnyeit. Minden a befektetés jövőbiztosságáról szól.

V: Abban igazad van, hogy az MTP-tisztításhoz speciális eszközökre van szükség – nem csak szabványos LC-kattintási tisztítót használhat. Javasoljuk az MTP-specifikus tekercs-típusú tisztítókat vagy a többszálas érvéghüvelyekhez tervezett kazettatisztítókat. A tisztító mozgásnak végig kell mennie mind a 12 (vagy 24) szálvégoldalon, egyetlen lépésben. Minden párosítás előtt tisztítsa meg mindkét csatlakozót – még egyetlen porszemcse is 1 dB+ veszteséget okozhat, és tönkreteheti a kapcsolat költségvetését. Tartsa a porvédő sapkákat, amikor a csatlakozó nincs bedugva. Az ellenőrzéshez szüksége lesz egy MTP adapter hegyével ellátott mikroszkópra. Minden kábelhez mellékelünk porvédő sapkát, és hidd el, használja is őket. A tisztítással töltött néhány másodperc több órányi hibaelhárítást takarít meg a későbbiekben.
