Egy vagy két szál - ez a lényegi különbség a szimplex és a duplex optikai kábelek között. A köztük lévő választás azonban nem csupán az anyagköltséget befolyásolja. Meghatározza a javítópanel sűrűségét, minden futó kábel specifikációját, és - ami a legkritikusabb -, hogy a teljes kapcsolat fizikai architektúrája valóban megfelel-e a hálózat igényeinek. Íme egy gyors-referencia-összehasonlítás, és ha a teljes képre van szüksége, folytassa az olvasást.
Szimplex optikai kábel: egy szál, egyirányú
A szimplex optikai kábel egyetlen szál üveg- vagy műanyagszálat tartalmaz egy védőköpenyben. Egy irányba viszi az adatokat - a forrástól a vevőig, pont. Nincs visszaút, nincs két-irányú beszélgetés.
Ez az egyféle-terv egy adott munkakörhöz illeszkedik. A CCTV megfigyelés a klasszikus példa: a kamera rögzíti a videót, és továbbítja a streamet egy felvevő egységhez. A felvevőnek soha nem kell ugyanazon a szálon keresztül visszaküldenie az adatokat a kamerának. Az ipari szenzorhálózatok ugyanúgy működnek - egy gyári hőmérséklet-szonda leolvasásokat küld a vezérlőpultra, és a műszerfalnak nincs oka visszaszólni.
A szimplex kábelek műsorszórási infrastruktúrát is működtetnek. A televíziós gyártás során a kamera szimplex szálas kapcsolaton keresztül továbbítja a betáplálását egy központi műsorszóró egységnek. Orvosi képalkotó berendezések - endoszkópos rendszerek, bizonyos röntgenkészülékek - ugyanazon az egyirányú megközelítésen alapulnak. A képalkotó eszköz nagy-felbontású adatokat bocsát ki egy feldolgozóállomásra, és ez a teljes adatút.
Fizikai oldalon a szimplex szál könnyebb és kevesebb helyet foglal a tálcán. Egyetlen szál egySC száloptikai csatlakozóvagy FC csatlakozó gyorsan telepíthető és könnyen elhárítható. Egy szál, egy igazítás, egy lehetséges hibapont - és ez az egyszerűség valódi értéket jelent a nagy-léptékű érzékelők telepítésében, ahol több száz egyedi hivatkozást futtat.
Duplex optikai kábel: két{0}}utas kommunikáció
A duplex optikai kábel két szálat köt össze cipzáras konfigurációban - két szál egymás mellett, amelyeket egy vékony köpenyanyag csík köt össze. Az egyik szál fogantyúi adást (TX), a másik fogantyúk fogadnak (RX), így egyetlen kábel teljes kétirányú kommunikációt biztosít.
Gondoljon bele, mi történik egy adatközpontban. A szerver beszél egy kapcsolóval - a kérések kialszanak, a válaszok visszajönnek, és mindkét irány egyidejűleg foglalt marad. Az emeleti kapcsolók egy központi gerinchálózatba táplálkoznak, és mindegyik felfelé irányuló kapcsolat mindkét irányban forgalmat szállít. Ez nem véletlen; így működnek a protokollok. Ethernet, Fibre Channel, SONET - ezek mindegyike egyidejű küldési-és-vételi útvonalat feltételez. A duplex szál azért létezik, mert a modern hálózatok nem váltják egymást.
A teljes-duplex működés azt jelenti, hogy mindkét szál egyszerre marad aktív. A munkaállomás egy kérést indít el a kiszolgálónak az egyik szálon, míg a kiszolgáló visszaküldi a választ a másik szálon. Nincs várakozás, nincs fordulat-, nincs elvesztegetett sávszélesség. Ez különbözik a fél-duplextől, ahol az adatok mindkét irányban, de egyszerre csak egy irányba haladnak - a walkie-talkie modelltől, ahol Ön lenyomva tartja a beszélgetés gombot, a másik személy pedig vár.
A duplex patch vezetékek párosított csatlakozókkal végződnek. AnLC-–-LC duplex patch kábelaz LC-csatlakozó kompakt, 1,25 mm-es érvéghüvelyének, valamint az SFP és SFP+ adó-vevőkkel való közvetlen kompatibilitásának köszönhetően ma az adatközpontokban legszélesebb körben alkalmazott kábelszerelvény.
Single{0}}Mode vs Multimode
Mind a szimplex, mind a duplex optikai kábelek egy{0}}módusú és többmódusú változatban kaphatók. Ez a választás határozza meg a távolságot és a sávszélességet, ezért érdemes tisztán megérteni.

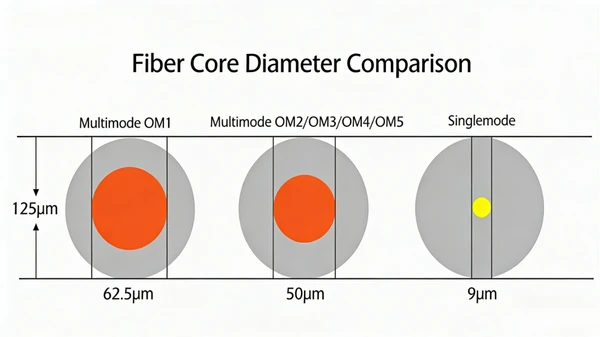

Az egymódusú{0}}szál magátmérője 8-10 mikron, és egyetlen fénysugarat hordoz. Ez a szűk mag kiküszöböli a modális diszperziót, ami tisztán tartja a jelet nagy távolságokon - kilométerekről beszélünk, nem méterekről. Az egymódusú szimplex és duplex kábelek a távközlési gerinchálózatok, a nagyvárosi hálózatok és a néhány kilométeres körzeten belüli összeköttetések szabványai. A költség magasabb, mivel az egymódusú adó-vevők lézerfényforrásokat használnak, nem pedig a többmódusú rendszerek olcsóbb LED-jeit.
A többmódusú optikai szál nagyobb maggal (- 50) vagy 62,5 mikronnal - rendelkezik, és egyszerre több fénymódot is lehetővé tesz. Ez nagy sávszélességet biztosít rövid távon, de a jel gyorsabban romlik, mivel ezek a többszörös fénypályák kissé eltérő időpontokban érik a vevőt. A modális diszperzió 300 és 550 méter közötti effektív multimódusú távolságokat korlátozza a 10G-s kapcsolatokhoz, az OM3 vagy OM4 kábelminőségtől függően. Az egyetemi hálózatok, az épületen belüli{11}}kapcsolatok és az adatközpontok rövid futtatása esetén a multimódusú duplex optikai szál a költséghatékony választás.
Ahol ezek a kábelek az elosztási pontokon végződnek, egy jól -meghatározottszáloptikai csatlakozódobozrendezve és védve tartja az illesztési pontokat. Ez a részlet több órányi hibaelhárítást takarít meg, ha problémás hivatkozást keres hónapokkal a telepítés után.
Szimplex vs duplex optikai kábelek
A költségek az első, amit kérdezünk. A szimplex kábel végenként egy szálszálat és egy csatlakozót használ, - kevesebb anyag, alacsonyabb futamár. Amikor több száz szenzort vezetünk át egy ipari létesítményen, vagy egy épület{3}}széles CCTV hálózatot kötünk be, a futásonkénti megtakarítások gyorsan felhalmozódnak. A duplex kábel többe kerül a második szál és a további csatlakozók miatt, de olyan kétirányú képességet biztosít, amelyet a szimplex nem képes reprodukálni.
A telepítés a második kérdés. A szimplex kábelek vékonyabbak, rugalmasabbak és könnyebben vezethetők át a szűk vezetékeken. A duplex kábelek szélesebbek a cipzáras konstrukció miatt, ami korlátokat teremt a nagy-sűrűségű patch paneleknél. De itt van a kompromisszum: a duplex kábelek szükségtelenné teszik két különálló szimplex futtatását, amikor a projekt kétirányú kommunikációt igényel. Hálózati környezetben egy duplex kábel tisztább, mint két, ugyanarra a helyre vezetett szimplex kábel.
A sávszélesség-kapacitás kedvez a duplexnek bármilyen hálózati környezetben. Az egyidejű két-irányú adatáramlás azt jelenti, hogy a link teljes kapacitása mindkét irányban egyszerre működik. Egy szimplex kapcsolat az összes sávszélességet egy irányba - hatékonyan köti le az érzékelők hírcsatornáihoz és sugárzásához, de nem támogatja az IP-hálózathoz szükséges küldési-és-vételi ciklust.
A csatlakozók kompatibilitása mindkét típusnál azonos. Ugyanazszáloptikai adapterekamelyek az SC-to-SC vagy az LC-to-LC kapcsolatokat felváltva működnek szimplex és duplex szerelvényekkel. Két szimplex kábel helyettesítheti egy duplex kábelt, és a fordítottja igaz. A gyakorlatban a duplexet részesítik előnyben a hálózati kapcsolatoknál, mert tisztábban tartja a kábelkezelést.
Hol használjuk a szimplex száloptikai kábeleket
A szimplex szál minden olyan alkalmazáshoz tartozik, ahol az adatok egy irányban áramlanak a forrástól a vevőig: CCTV és videó megfigyelő rendszerek, ipari automatizálási érzékelők és IoT-megfigyelő hálózatok, sugárzott jelek elosztása (például kamerák{0}}a gyártólétesítmények között), orvosi képalkotó adatátvitel (például endoszkóp-a-feldolgozó állomások érzékelőjeihez és mérőállomások érzékelőihez).
Mindezekben a forgatókönyvekben a forráseszköz adatokat generál, a fogadó eszköz pedig felhasználja azokat. Az alkalmazás kialakításában nincs visszatérési csatorna, így a duplex kábel futtatása megnöveli a költségeket anélkül, hogy hozzáadna funkciót.
Hol használjuk a duplex optikai kábeleket
A duplex optikai szál mindenhová eljut, ahol kétirányú kommunikáció történik -, amely lefedi a hálózati infrastruktúra túlnyomó részét. A kapcsolók és útválasztók közötti LAN-gerinc-kapcsolatok, az adatközpontok közötti kiszolgáló-kapcsoló-kapcsolatok, az épületek közötti WAN-kapcsolatok, a nagy-sávszélességű munkaállomások üvegszálas-az-asztalhoz való telepítése, valamint a szálas modemekhez és média-átalakítókhoz való csatlakozások mind-mind duplexen futnak. Ha a két végén lévő eszköz adatokat is küld és fogad -, és ez leírja az elmúlt húsz év során épített összes hálózati berendezést, akkor - a duplex a meghatározandó kábel.
Egy fejlesztés, amelyet érdemes tudni: a BiDi (kétirányú) adó-vevők két{0}}irányú kommunikációt tesznek lehetővé egyetlen szálszálon keresztül, különböző hullámhosszakat használva az adáshoz és a vételhez. A szimplex kábelekkel párosított BiDi adó-vevők csökkentik a szálak számát a metró- és hozzáférési hálózatokban, ahol szűkös a hely. A megközelítés hullámhossz-specifikus adó-vevőket igényel mindkét végén, tehát célzott megoldás, nem pedig a duplex általános helyettesítője.
Hogyan válasszuk ki a megfelelő száloptikai kábelt az alkalmazáshoz
A döntés egy kérdésre vezethető vissza: a link egy vagy két irányba visz adatot? Az egyik irány - egy műszerfalat tápláló érzékelő, egy felvevőt tápláló kamera - szimplexet jelent. Kétirányú - bármely hálózati kapcsolat - duplexet jelent.
Ezen túlmenően ne hagyja figyelmen kívül a befejezési minőséget. Tiszta, megfelelően polírozottszáloptikai gyorscsatlakozóbármelyik kábeltípuson minden alkalommal felülmúlja a rosszul végződésű prémium kábelt. A legjobb kábel a piacon nem menti meg a piszkos vagy rosszul beállított végfelületű kapcsolatot.
A legtöbb hálózati felépítés esetén a két kábeltípus kombinációja ésszerű. Futtassa a duplexet az aktív hálózati kapcsolatokhoz. Használja a szimplexet a dedikált megfigyeléshez, érzékelőhöz és műsorszóráshoz. Ha a kábeltípust a tényleges adatfolyamhoz igazítja - ahelyett, hogy minden futásnál alapértelmezetten duplex lenne, -, az anyagköltségek ellenőrzése alatt maradnak, a kábelút pedig kezelhető, anélkül, hogy a teljesítmény feladna, ahol az számít.
