A többmódusú száltípusok magyarázata: OM1 OM2 OM3 OM4 OM5

Mélyreható{0}}technikai összehasonlítás, amely segít a hálózati mérnököknek és a beszerzési csapatoknak kiválasztani a megfelelő többmódusú optikai szálat az infrastruktúrájukhoz

Amikor a múlt negyedévben egy New Jersey-i logisztikai cég megkeresett minket a raktárhálózatának frissítésével kapcsolatban, közös dilemmával szembesültek: a meglévő OM1-kábelezésük nem tudta támogatni az éppen vásárolt 10 GbE-s switcheket. A helyszíni technikus-az OM4-et javasolta, de ez túlzás volt az átlagosan 85 méteres futásoknál? Ez a forgatókönyv naponta érvényesül adatközpontokban, egyetemeken és vállalati létesítményekben világszerte.

A többmódusú optikai szálak kiválasztása nem csupán egy szín{0}}kódolt kábel-választásáról szól, hanem a fény terjedésének fizikájának megértéséről, az infrastruktúra jelenlegi és jövőbeli sávszélességi igényekhez való igazításáról, valamint a tőkebefektetés optimalizálásáról. Ez az útmutató túlmutat a felszíni-szintű specifikációkon, és elmagyarázzaMiértezek a szálak eltérően teljesítenek éshogyanhogy tájékozott döntéseket hozhasson az adott bevetésre vonatkozóan.

Mitől a multimódusú optikai szál "multimode"

Mielőtt belemerülnénk az OM-besorolásba, határozzuk meg, mi különbözteti meg alapvetően a többmódusú szálat az egymódusú megfelelőjétől{0}}.

A többmódusú szál nagyobb magátmérővel -jellemzően 50 μm vagy 62,5 μm, mint az egymódusú 9 μm-es mag átmérője. Ez a nagyobb mag lehetővé teszi, hogy a fény egyidejűleg több útvonalon haladjon át a szálon, és mindegyik út más-más „terjedési módot” képvisel. Gondoljon úgy, mint egy soksávos autópálya, szemben az egysávos úttal: több sáv rövid távolságokon nagyobb forgalmi kapacitást jelent, de a koordináció kihívást jelent hosszabb szakaszokon.

Az osztályozott-indexű többmódusú szál mag-burkoló felülete nem egy éles határvonal, hanem a törésmutató fokozatos átmenete. Ezt a gradienst pontosan úgy tervezték, hogy kiegyenlítse a különböző módok utazási idejét. A szál széle közelében haladó fény hosszabb fizikai utat tesz meg, de áthalad az alacsonyabb-törésmutató-indexű anyagon (és így gyorsabban halad), míg a középponthoz közeli fény rövidebb utat tesz meg a magasabb-törésmutató-indexű anyagon (lassabb). Tökéletes hangolás esetén az összes mód egyszerre érkezik a vevőhöz.

A gyakorlatban a gyártási tűrések azt jelentik, hogy ez a kompenzáció soha nem tökéletes. Az ebből adódó időbeli különbségek a módok -az úgynevezett modális diszperzió- között végső soron korlátozzák az üvegszál sávszélességét és átviteli távolságát. Ez az OM1 és OM5 közötti kulcsparaméter.

Az evolúció a LED-ről a VCSEL-re: A sávszélesség-forradalom megértése

Az OM osztályozási rendszer a fényforrás-technológiában az 1990-es évek végén és a 2000-es évek elején bekövetkezett alapvető változást tükrözi.

A LED-korszak (OM1 és OM2)

A korai többmódusú rendszerek fény{0}}diódákat (LED-eket) használtak fényforrásként. A LED-ek széles, egyenletes kimenetet produkálnak, amely kitölti a teljes szálmagot, egyszerre izgalmasítva az összes elérhető módot. Ez a "túltöltött indítás" állapot azt jelentette, hogy az üvegszál sávszélességét több száz üzemmód együttes teljesítménye határozza meg, amelyek együtt működnek. Néhány lassú vagy gyors üzemmódnak minimális hatása volt, mivel a jelenergia nagyon sok útvonalon oszlott el.

A LED-eknek van egy alapvető korlátja: maximális modulációs sebességük 622 Mbit/s körül van. Ez a korlátozás alkalmatlanná tette őket a gigabites{2}}sebességű alkalmazásokhoz, függetlenül az üvegszál elméleti képességétől.

A VCSEL forradalom (OM3, OM4, OM5)

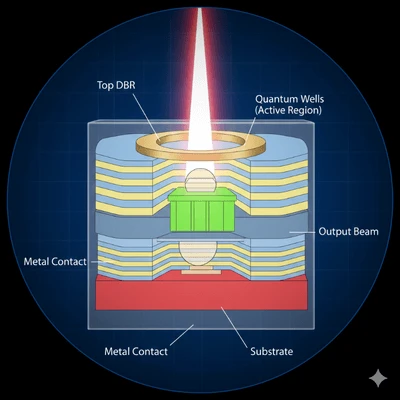

A függőleges-üregfelszín-kibocsátó lézerek (VCSEL) mindent megváltoztattak. Ezek a félvezető lézerek a következőket kínálják:

A modulációs sebesség meghaladja a 25 Gbit/s-ot (és folyamatosan javul)

Szűkebb spektrumszélesség, csökkenti a kromatikus diszperziót

Nagyobb optikai teljesítmény a jobb jel{0}}zaj arányért

Alacsonyabb gyártási költségek az élsugárzó{0}}lézerekhez képest

Kör alakú gerendaprofilok, amelyek hatékonyan kapcsolódnak szálmagokhoz

A VCSEL-ek azonban nem töltik ki egyenletesen a szálmagot. Koncentrált nyalábjuk a rendelkezésre álló módoknak csak egy részét gerjeszti,{1}}jellemzően azokat, amelyek a szál középpontja közelében vannak. Ez a "korlátozott indítás" feltétel azt jelenti, hogy a mag központjában lévő hibák vagy törésmutató-változások aránytalanul befolyásolják a rendszer teljesítményét.

Ez az oka annak, hogy az OM1 és OM2 szálak, amelyeket a túltöltött LED-indításokhoz terveztek, gyakran teljesítenekrosszabbVCSEL-ekkel, mint azt a névleges sávszélességük sugallná. A szálgyártók erre a lézer-optimalizált többmódusú szál (LOMMF) kifejlesztésével válaszoltak, szigorúan ellenőrzött törésmutató-profilokkal, amelyeket kifejezetten a VCSEL-bevezetésekhez terveztek. Ez a lézer-optimalizált szál lett az OM3, OM4 és OM5 osztályozás alapja.

OM osztályozás: Részletes műszaki bontás

OM1 Fiber

Alapvető specifikációk:

Magátmérő: 62,5μm

Burkolat átmérője: 125μm

Túltöltött indítási (OFL) sávszélesség: 200 MHz·km 850 nm-en, 500 MHz·km 1300 nm-en

Maximális csillapítás: 3,5 dB/km 850 nm-en, 1,5 dB/km 1300 nm-en

Kabát színe: narancssárga (TIA-598C-hez)

Technikai háttér:

Az OM1 nagyobb, 62,5 μm-es magját eredetileg azért választották, mert leegyszerűsítette a LED-forrásokhoz való igazítást, és lazább csatlakozótűréseket tett lehetővé. Ez a nagyobb mag azonban több terjedési módot támogat, mint az 50 μm-es szál, ami nagyobb modális diszperziót és kisebb sávszélességet eredményez.

A 62,5 μm-es magméret alapvető inkompatibilitást okoz: az OM1 csatlakozók és patch zsinórok nem keverhetők az OM2/OM3/OM4/OM5 komponensekkel. Egy 62,5 μm-es szál és egy 50 μm-es szál párosítása hozzávetőlegesen 3-4 dB további veszteséget eredményez, amely elegendő ahhoz, hogy sok rendszerben kapcsolathibákat okozzon.

Gyakorlati távolságkorlátok:

Jelenlegi állapot:

Az OM1 örökölt infrastruktúrának számít. Az új telepítéseknél nem szabad megadni az OM1-et, kivéve, ha a meglévő 62,5 μm-es üzemhez csatlakoznak, ahol modális folytonosságra van szükség. A 10 GbE 33 méteres korlátja miatt nem praktikus a modern adatközponti alkalmazásokban.

OM2 Fiber

Alapvető specifikációk:

Magátmérő: 50μm

Burkolat átmérője: 125μm

OFL sávszélesség: 500 MHz·km 850 nm-en, 500 MHz·km 1300 nm-en

Maximális csillapítás: 3,5 dB/km 850 nm-en, 1,5 dB/km 1300 nm-en

Kabát színe: narancssárga (TIA-598C-hez)

Technikai háttér:

Az OM2 az 50 μm-es magtechnológiára való átállást jelenti, miközben továbbra is elsősorban LED-forrásokhoz készült. A kisebb mag csökkenti a támogatott módok számát, javítva a sávszélességet az OM1-hez képest. A modern OM2-t gyakran lézer{5}}optimalizáltként gyártják, bár nem felel meg az OM3 szigorú EMB-követelményeinek.

Mivel mind az OM1, mind az OM2 narancssárga burkolatot használ, mindig ellenőrizze a szál típusát a kábel nyomtatott jelmagyarázatának (pl. "50/125" vs "62.5/125") ellenőrzésével a lezárás vagy a toldás előtt.

Gyakorlati távolságkorlátok:

Jelenlegi állapot:

Az OM1-hez hasonlóan az OM2-t is fokozatosan kivonják az új telepítésekből. A 10 GbE 82 méteres korlátja korlátozza annak hasznosságát a modern környezetben, bár a távolsági korlátokon belül továbbra is használható 1 GbE kapcsolatok esetén.

OM3 Fiber (lézer-Optimalizált többmódusú szál)

Alapvető specifikációk:

Magátmérő: 50μm

Burkolat átmérője: 125μm

Effektív modális sávszélesség (EMB): 2000 MHz·km 850 nm-en

OFL sávszélesség: 1500 MHz·km 850 nm-en

Maximális csillapítás: 3,0 dB/km 850 nm-en

Kabát színe: Aqua (TIA-598C-hez)

Technikai háttér:

Az OM3 volt az első kifejezetten VCSEL átvitelhez tervezett szálbesorolás. A kulcsfontosságú mérőszám a túltöltött indítási sávszélességről (releváns a LED-eknél) az effektív modális sávszélességre (releváns a VCSEL-ekre). Az EMB meghatározása Differential Mode Delay (DMD) teszttel történik, amely azt méri, hogy a különböző üzemmódcsoportok hogyan késnek egymáshoz képest korlátozott indítási feltételek mellett, amelyek szimulálják a VCSEL viselkedését.

A 2000 MHz·km-es EMB specifikáció azt jelenti, hogy egy 300 - méteres kapcsolat körülbelül 6,67 GHz-es használható sávszélességet biztosít, amely elegendő 10 GbE-hez, tartalékkal. A szál törésmutató-profilja szigorúan szabályozott, különösen a mag közepén, ahol a VCSEL energia koncentrálódik.

Gyakorlati távolságkorlátok:

Jelenlegi állapot:

Az OM3 továbbra is széles körben elterjedt és költséghatékony a 10 GbE alkalmazásokhoz 300 méteren belül. Lakossági üvegszálas berendezésekhez és kisebb vállalati hálózatokhoz, ahol a kábelek hossza 300 méter alatt marad, az OM3 kiváló értéket kínál. A 40 GbE és 100 GbE alkalmazások azonban gyorsan feltárják korlátait.

OM4 Fiber

Alapvető specifikációk:

Magátmérő: 50μm

Burkolat átmérője: 125μm

Effektív modális sávszélesség (EMB): 4700 MHz·km 850 nm-en

OFL sávszélesség: 3500 MHz·km 850 nm-en

Maximális csillapítás: 3,0 dB/km 850 nm-en

Kabát színe: Aqua vagy Erika Violet (TIA-598C-hez)

Technikai háttér:

Az OM4 a gyártási folyamat folyamatos finomításából született az OM3 bevezetése után. A szálgyártók szigorúbb ellenőrzést értek el a törésmutató-profil felett, több mint kétszeresére növelve a tényleges modális sávszélességet. Ez nem egy új szálkialakítás volt, mint inkább az OM3 gyártás magasabb minőségi szabványok felé történő fejlesztése.

A 4700 MHz·km-es EMB lehetővé teszi, hogy egy 400 méteres kapcsolat körülbelül 11,75 GHz-es sávszélességet támogasson, ami 10 GbE-t tesz lehetővé olyan távolságokon, amelyek meghaladják az OM3 képességeit. Ennél is fontosabb, hogy az OM4 kiterjeszti a 40 GbE és 100 GbE rendszerek hatókörét az OM3 100 m/70 méteres határairól 150 m/100 m-re.

Az OM4 teljesen visszafelé kompatibilis az OM3-mal – mindkettő 50 μm-es magot használ, és modális eltérési veszteségek nélkül összekapcsolható. Az elsődleges vizuális megkülönböztetés az opcionális Erika Violet (bíbor) kabát színe, bár sok gyártó még mindig aquat használ.

Gyakorlati távolságkorlátok:

Jelenlegi állapot:

Az OM4 a javasolt választás a 10 GbE és 100 GbE közötti átvitelt támogató új adatközponti telepítésekhez. Árprémiuma az OM3-hoz képest szerény (jellemzően 10-20%), miközben kiterjesztett hatótávolsága jelentős működési rugalmasságot és jövőállóságot biztosít.

OM5 Fiber (szélessávú multimódusú szál)

Alapvető specifikációk:

Magátmérő: 50μm

Burkolat átmérője: 125μm

EMB 850 nm-en: 4700 MHz·km (ugyanaz, mint az OM4)

EMB 953 nm-en: 2470 MHz·km (új specifikáció)

Maximális csillapítás: 3,0 dB/km 850 nm-en, 2,3 dB/km 953 nm-en

Kabát színe: lime zöld (TIA-598C-hez)

Technikai háttér:

Az OM5 paradigmaváltást jelent a többmódusú száltervezésben. Míg az OM3 és az OM4 a hagyományos 850 nm-es VCSEL hullámhosszon optimalizálta a sávszélességet, az OM5 kiterjeszti ezt az optimalizálást egy 850 nm és 953 nm közötti hullámhossz-tartományra.

Ez a szélessávú képesség lehetővé teszi a rövid hullámhossz-osztásos multiplexelést (SWDM), ahol négy hullámhossz (850 nm, 880 nm, 910 nm és 940 nm) egyidejűleg továbbít egyetlen szálpáron. Az SWDM hatékonyan megnégyszerezi a szál kapacitását anélkül, hogy további szálszálakat vagy párhuzamos optikára való átállást igényelne.

Kritikus pontosítás:Az OM5 EMB-je 850 nm-en megegyezik az OM4 specifikációjával. Egy-hullámhosszú, 850 nm-es adó-vevők (szabványos 10 GbE, 25 GbE, 40 GbE SR4, 100 GbE SR4) esetén az OM5 nem biztosít távolsági előnyt az OM4-hez képest. Az OM5 prémium csak SWDM{15}}képes adó-vevők, például 40G-SWDM4, 100G-SWDM4 vagy feltörekvő 400G-BD4.2 modulok használatakor fizet.

Gyakorlati távolságkorlátok:

Jelenlegi állapot:

Az OM5 bevezetése lassabb volt, mint azt eredetileg várták. A költségprémium (általában 30-50% az OM4-hez képest) nehezen indokolható, hacsak az SWDM adó-vevők nem részei a telepítési tervnek. A legtöbb adatközponti alkalmazásban az OM4 párhuzamos optikával (MPO/MTP kapcsolat) kombinálva hasonló vagy jobb költséghatékonyságot ér el 40 GbE és 100 GbE esetén.

Az OM5 ígéretesnek mutatkozik olyan hiperskálás környezetekben, ahol a szálszálak száma korlátozott, vagy ahol a 400 GbE-ig és azon túli migrációs út a hullámhossz multiplexelést részesíti előnyben a szál párhuzamosságával szemben.

Átfogó összehasonlító táblázat

A megfelelő szál kiválasztása: döntési keret

Értékelési kritériumok

1. Jelenlegi sávszélesség-követelmények

Térképezze fel meglévő hálózati topológiáját, és határozza meg az egyes kapcsolatok sebességét. Ha elsősorban 1 GbE kapcsolatokat használ, még az OM3 is jelentős mozgásteret biztosít. Ha azonban a 10 GbE vagy gyorsabb linkek az elterjedtek, az OM4 lesz a gyakorlati minimum a legtöbb környezetben.

2. Kábelfutási távolságok

Mérje meg vagy becsülje meg a leghosszabb lehetséges kábelfutást. Tartalmazza a laza hurkokat, a függőleges felszállókat és a kitérőket,{1}}a telepített kábel hossza gyakran 20-40%-kal meghaladja az egyenes{2}}vonal távolságát.

3. Jövő migrációs útvonala

Az adatközpontok sávszélességigénye általában 25-50%-kal nő évente. A ma telepített kábelezési infrastruktúrának legalább 2-3 technológiai generációt kell befogadnia. A legtöbb szervezet számára ez azt jelenti, hogy 40 GbE/100 GbE-re kell tervezni, még akkor is, ha a jelenlegi berendezések 10 GbE-n működnek.

4. Költségvetési korlátok

Míg az OM4 szerény felárat kínál az OM3-hoz képest, a kábelszerelés munkaköltsége általában eltörpül az anyagköltségek különbsége mellett. Az OM4 telepítése ma az OM3-mal szemben 10-20%-kal növelheti a kábelbeszerzést, de elkerülhető a későbbi újrakábelezés sokkal nagyobb költsége.

Ajánlás összefoglalása

Csatlakozók kiválasztása és bevált gyakorlatok

A többmódusú optikai szál teljesítménye kritikusan függ a csatlakozó minőségétől és tisztaságától. A nagy-sűrűségű adatközponti alkalmazásokhoz MPO/MTP megoldásaink támogatják a 8, 12, 16 és 24 szálas konfigurációkat a párhuzamos optikai adó-vevőkhöz. A hagyományos duplex csatlakozásokhoz az LC csatlakozók kínálják a legnagyobb portsűrűséget a precíziós kerámia érvéghüvelyeinkkel, amelyek egyenletes, 0,2 dB alatti behelyezési veszteséget biztosítanak.

Lengyel típusok

PC (fizikai érintkezés): Basic polish, adequate for most multimode applications. Return loss typically >30 dB.

UPC (Ultra Physical Contact): Enhanced polish with better surface finish. Return loss typically >50 dB. Nagy sebességű-alkalmazásokhoz ajánlott.

APC (szögletes fizikai érintkezés): 8-degree angled polish minimizes back-reflection. Return loss >60 dB. Elsősorban egy-módusú optikai szálhoz használják, de speciális többmódusú alkalmazásokhoz is elérhető.

Tisztítási protokoll

A szennyeződés a kapcsolati hibák fő oka. Még egyetlen 1 μm-es porrészecske is jelentős fényáteresztést képes blokkolni egy 50 μm-es magon keresztül. Minden párosítás előtt ellenőrizze a csatlakozó végét{4}} 200-szoros vagy nagyobb nagyítású száltávcsővel, és szöszmentes törlőkendővel tisztítsa meg IPA-val (izopropil-alkohol) vagy vegytisztító kazettákkal.

Az üzleti eset elkészítése: teljes tulajdonlási költség

A többmódusú szálminőségek közötti költségkülönbség gyakran kevésbé jelentős, mint amilyennek látszik:

Példa az anyagköltségre (100 m-es patch kábel):

OM3: ~45 dollár

OM4: ~52 USD (15%-os prémium)

OM5: ~68 USD (51%-os prémium az OM3-hoz képest)

Telepítési munka(ugyanaz minden évfolyamon): ~150-300 dollár futásonként

Amikor a telepítési munka uralja a teljes költséget, az OM4 OM3 helyett elhanyagolhatóvá válik,{2}}miközben a jövőbeli sávszélesség-korlátozások elleni biztosítás jelentős.

Új adatközpont-építéshez az OM4-et ajánljuk alapértelmezett specifikációként. A szerény előzetes befektetés biztosítja a kompatibilitást a 10 GbE, 25 GbE, 40 GbE és 100 GbE berendezésekkel távolságkorlátozás nélkül a tipikus rack---rack and row---sor távolságokon belül.

Evolux Fiber megoldások az Ön multimódusú infrastruktúrájához

Az Evolux Fibernél a multimódusú szálas csatlakozási komponensek teljes ökoszisztémáját gyártjuk:

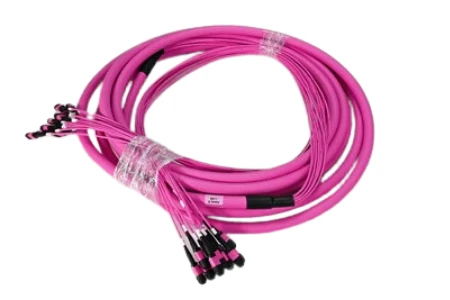

Száloptikai patch kábelek:Előre lezárt OM3, OM4 és OM5 összeállítások szimplex, duplex és MPO/MTP konfigurációkban. Egyedi hosszúságok 0,3 m-től 100 m+-ig, gyors átfutással.
