A száloptikás telepítés kritikus lépés a nagy teljesítményű hálózatok kiépítésében{0}}. A megfelelő kábel kiválasztása hatékony adatátvitelt, hosszú élettartamot és tartósságot biztosít a különböző környezetekben. Ez az útmutató a beltéri optikai kábelek és a kültéri száloptikai kábelek telepítésére vonatkozik, gyakorlati tippekkel minden forgatókönyvhöz.

Új a száloptikában? Érdemes megnézni nálunkszáloptikai csatlakozó alapjaielső.

Az optikai kábelek típusai alkalmazás szerint

Az optikai kábeleket a telepítési környezet alapján osztályozzák: beltéri és kültéri. Minden típust sajátos jellemzőkkel terveztek a különböző körülmények kezelésére.

Beltéri optikai kábelek

A beltéri optikai kábeleket általában épületekben, irodákban és adatközpontokban használják. Ezek a kábelek rugalmasak, könnyűek, és tűzálló anyagokból készültek,{1}}hogy megfeleljenek a biztonsági előírásoknak. Kisebb környezetterhelésnek vannak kitéve, mint a kültéri kábelek, de meg kell felelniük a szigorú tűzbiztonsági szabványoknak.

A tűzbesorolás többet jelent, mint azt a legtöbb ember gondolná. Épülettűz esetén a nem megfelelő kábelköpeny mérgező füstöket bocsáthat ki, vagy lángot terjeszthet a légkezelő tereken. A NEC (National Electrical Code) 770. cikke értelmében a következőket kell tudni a besorolásokról:

A rossz besorolás használata nem csupán a kód megsértése. Láttuk, hogy a telepítők OFNR-kábelt vezettek át a tereken, hogy lábonként néhány centet takarítsanak meg. Az épületfelügyelő elkapja, mindent kiszúrnak és megfelelő kábellel újracsinálják. A "megtakarítás" körülbelül 10-szer többe került végül.

Kültéri optikai kábelek

A kültéri kábeleknek teljesen más kihívásokkal kell szembenézniük,-a hőmérséklet ingadozása -40 fokról +70 fokra, nedvesség beszivárgása, UV-sugárzás, fizikai igénybevétel, és néha rágcsálók rágják át a kabátot. Ezek a kábelek páncélozott köpenyekkel és vízzáró anyagokkal keményebbek.

Földalatti üvegszálas kábelek

Ezeket a kábeleket 1-2 méter mélyre eltemetett vezetékeken keresztül húzzák át. A vezeték fizikai védelmet nyújt, de idővel még mindig bejut a nedvesség-ezért a földalatti kábeleknek víz-zárógélre vagy száraz-blokkszalagra van szükségük. A kenőanyaggal{7}}kompatibilis köpenyek segítenek csökkenteni a súrlódást a csőrendszeren keresztüli hosszú húzások során.

Közvetlen eltemetett kábelek

A föld alatti kábelekkel ellentétben a közvetlenül eltemetett kábelek vezetékek nélkül mennek a földbe. Megerősített páncélzatú-hullámacél vagy alumínium szalagra- van szükségük a talajnyomás és a rágcsálók okozta károk kezelésére. Az Evolux ajánlataipáncélozott kábelekfokozott védelemmel, amelyet kifejezetten a közvetlen temetési alkalmazásokhoz terveztek.

Antenna kábelek

Légkábelek lógnak az oszlopok között, vagy csatlakoznak az épületekhez. Védve vannak a földalatti veszélyektől, de szélterheléssel, jégfelhalmozódással és állandó UV-sugárzással kell szembenézniük. A beépített-acél huzallal ellátott önhordó kialakítások alapfelszereltség-a messenger viseli a kábel súlyát, míg az optikai szálak belül védve maradnak.

Tengeralattjáró kábelek

A folyókban, tavakban vagy tengerparti területeken történő víz alatti telepítéshez a kábeleknek kiváló vízállóságra van szükségük. A legtöbben többféle védőréteget használnak: géllel-töltött tubusokat, vízzel-duzzadó szalagokat és hermetikusan zárt szerkezetet. A nehéz páncél véd a horgonycsapások ellen.

Telepítés előtti-tervezés

Itt van valami, amit a legtöbb útmutató nem hangsúlyoz eléggé: a tervezés a telepítési problémák körülbelül 95%-át megelőzi. Nem technikai problémák-tervezési problémák. Valaki elfelejtette ellenőrizni, hogy a meglévő vezeték tele van-e már. Valaki nem vette észre, hogy engedélyre van szükség az útkereszteződéshez. Valaki 20 méter rövid kábelt rendelt.

Mielőtt bármit is rendelne, járja be a teljes útvonalat és dokumentálja:

Teljes távolság- mérje meg, ne becsülje meg. Adjon hozzá 10-15%-ot a lazaság és az útválasztási változatok miatt.

Akadályok- falak, mennyezetek, meglévő közművek, útkereszteződések

Környezeti feltételek- szélsőséges hőmérsékleti hatásoknak lesz kitéve? Nedvesség? Vegyszerek?

Meglévő infrastruktúra- használhat meglévő vezetékeket, kábeltálcákat vagy utakat?

Engedélyek szükségesek- ásatási engedély, építési engedély,-átvételi jog-szerződés

Kültéri munkával kapcsolatban hívjon811(az Egyesült Államokban), hogy minden ásás előtt megtalálják a meglévő földalatti közműveket. Ezt törvény írja elő, és a gázvezeték vagy a tápkábel eltalálása komoly problémákat okoz.

A száloptikás telepítés legjobb gyakorlatai

Az üvegszálas kábelek nagy előnyökkel járnak,{0}}nagy sávszélesség, alacsony veszteség, és ellenáll az elektromágneses interferenciának. De ezek az előnyök csak akkor jelentkeznek, ha a telepítés megfelelően történik. Íme célzott tanácsok a különböző telepítési forgatókönyvekhez.

Beltéri optikai szálas szerelés

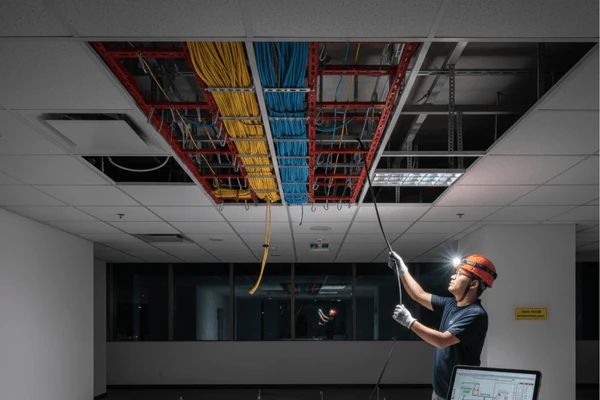

Mennyezeti és emelt padlózatok telepítése

A süllyesztett mennyezet és az emelt padló valószínűleg a legegyszerűbb hely a szálak futtatására. A mennyezeti panelek általában felfelé tolhatók és félretolhatók, így hozzáférhet a fenti kábelekhez. A megemelt padlólapok ugyanúgy kiemelkednek.

Az ezeken a helyeken lévő kábeleknek jól{0}}támogatottnak és rendezettnek kell lenniük. Használjon tálcákat, J-kampókat vagy tépőzáras hevedereket-, amelyek körülbelül 4-5 láb távolságra vannak egymástól egyenes futásnál, irányváltoztatáskor további támasztékokkal.

Egy dolgot elfelejtenek az emberek: a támasztékokat az épület szerkezetére kell rögzíteni, nem a mennyezetrácsra. A rácsot csak a csempe súlyának megtartására tervezték. Láttuk, hogy a mennyezeti részek leomlanak, amikor idővel túl sok kábel csatlakozott a hálózathoz. Ez nem történik meg azonnal,-hónapok vagy évek alatt felhalmozódott testsúly-de ha elmúlik, mindent kiszed, ami alatta van.

Néhány további dolog, amire figyelni kell a mennyezeti felszereléseknél:

Ne fektesse a kábeleket közvetlenül a mennyezeti csempére. Megereszkednek, és végül leesnek.

Ne szorítsa túl szorosra a cipzárt. Stresszpontokat hoz létre, amelyek később problémákat okoznak. A tépőzáras pántok jobban működnek.

Tartsa az üvegszálat legalább 12 hüvelyk távolságra a tápkábelektől. Az üvegszál immunis az interferencia ellen, de a tápkábelek hőt termelnek.

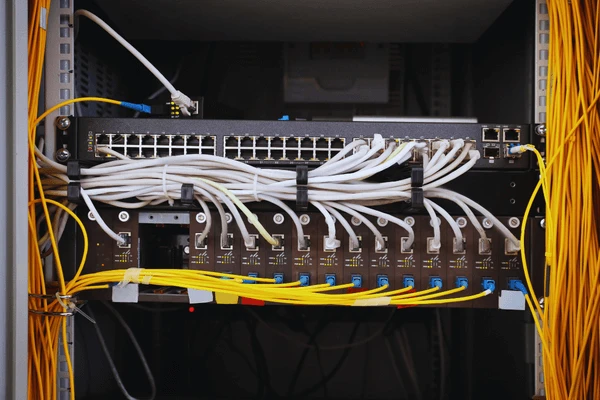

A-Szekrénybeépítések részben

A rack szekrényekben lévő kábeleket rendszerezni kell. A rendetlen állványok valódi problémákat okoznak,-nehezebb a hibaelhárítás, könnyebb véletlenül leválasztani valamit, és rémálom a későbbi változtatásokhoz.

Használatfiber patch panelektiszta végpontokhoz. Vezesse át a kábeleket függőleges és vízszintes kábelkezelőkön, ahelyett, hogy hagyná, hogy áttereljék őket a berendezésen. Tartsa az üvegszálas és tápkábeleket az állvány ellentétes oldalán.

Mindig hagyja feltekerve a szervizhurkokat-a további kábeleket a jövőbeni használatra. Lazaság nélkül még a néhány hüvelyknyire mozgó berendezés is új kábeleket igényelhet.

Felszálló telepítések

A padlók közötti függőleges kábelvezetés bonyolult a kábel súlya miatt. Maga a kábel idővel megnyúlhat, ha nincs megfelelően megtámasztva.

Használja az OFNR-minimum névleges kábelt a felszállókhoz-OFNP, ha a felszálló vezeték csatlakozóterekhez csatlakozik. Rendszeres időközönként támassza meg a kábeleket száloptikás{3}}bilincsekkel. A hagyományos fémbilincsek összetörhetik a szálat, ha túlfeszítik.

Íme egy tipp, amely sok erőfeszítést megtakarít: induljon a legfelső emeletről, és húzza lefelé, ne felfelé. A kábel felfelé húzása végig küzd a gravitációval, és a terhelés minden húzással növekszik. A lehúzás lehetővé teszi, hogy a gravitáció segítsen ahelyett, hogy harcolna veled.

Lehet, hogy a különböző kábelgyártók kezelési eljárásai kissé eltérnek. Tehát ellenőrizze a kábel adatlapját a maximális függőleges emelkedés érdekében támogatás nélkül, és először kövesse az utasításaikat.

Kültéri optikai szerelés

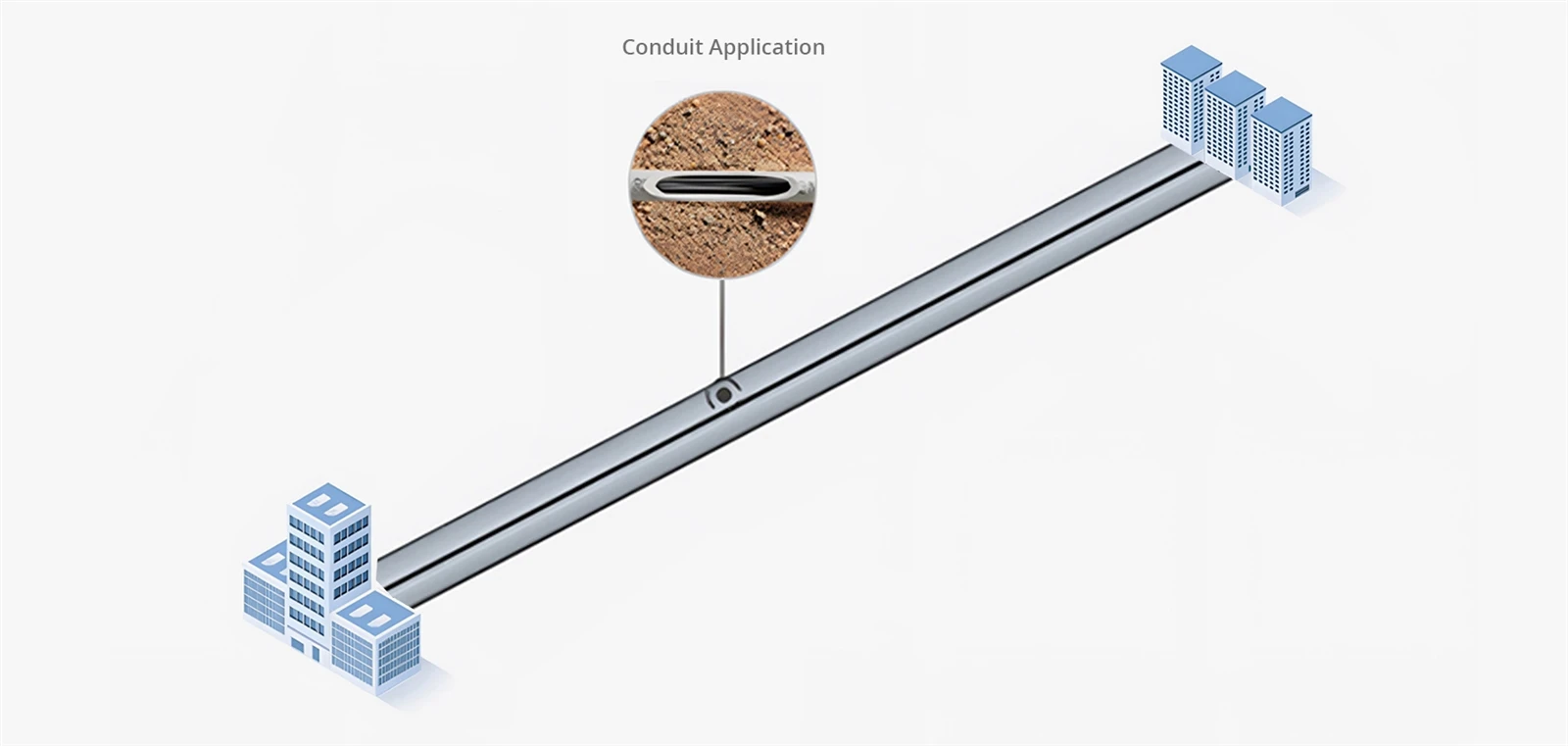

Csővezeték szerelés

A védőcső jó hosszú távú védelmet nyújt a kültéri kábeleknek, de a telepítés után nehéz és költséges a változtatások elvégzése. Tervezze meg alaposan az útvonalat előre.

Amikor a kábelt a vezetéken keresztül húzza, ügyeljen arra, hogy minden átmeneti pont sima legyen. A csatlakozódobozoknál és a kapaszkodónyílásoknál ne hagyja, hogy a kábelek éles széleken feküdjenek, -adjon hozzá egy rövid darab rugalmas védőcsövet vagy bevezetőt, hogy a kábelt a sarkok körül vezesse. A húzódobozok a hosszú távokat kezelhető szegmensekre bontják, és hozzáférést biztosítanak a jövőbeni munkához.

A szerelés során mindig helyezzen húzókötelet a vezetékbe. Később szüksége lesz rá. Használjon rost-kompatibilis kenőanyagot a hosszú húzáshoz,-víz-alapú gél jól működik, de ellenőrizze, hogy kompatibilis-e a kábelköpeny anyagával.

Jegyzet:A vezetékek íveinek belső sugarának legalább 10-szeresnek kell lennie a kábel külső átmérőjének. Egy tipikus 8 mm-es kültéri kábelnél ez legalább 80 mm-es hajlítási sugár. A vezetékek futásait 100 lábra kell korlátozni a húzási pontok között, szegmensenként legfeljebb két 90 fokos kanyarral. E határok túllépése drámaian növeli a húzófeszültséget.

A 8. ábra technika

Igazán hosszú, -több száz lábnyi vagy annál több-húzás esetén ne próbálja meg egyszerre. Húzza meg egy közbenső pontig, fektesse ki a felesleges kábelt 8-as mintával (nem kör alakú, ami csavarást eredményez), majd folytassa a húzást. Ez elosztja a feszültséget, és megakadályozza a kábel maximális húzóerejének túllépését.

Közvetlen eltemetett telepítés

A közvetlen betemetéssel a kábel egyenesen a földbe kerül csővezeték nélkül. Feltétlenül szüksége van páncélozott kábelre, amely közvetlen eltemetésre alkalmas,{1}}a normál kültéri kábel egy-két évnél tovább nem él.

Ásás előtt hívjon811hogy megtalálja a meglévő közműveket. A legtöbb helyen törvény írja elő. A gázvezeték vagy az üvegszálas törzs eltalálása legjobb esetben drága, rosszabb esetben veszélyes. Szerezzen ásatási engedélyt-a legtöbb joghatóság megköveteli.

A temetési mélység a helytől függ:

Mindig a régiójában érvényes fagyhatár alá temesse el. A fagyi-olvadási ciklusok eltolhatják a talajt, és károsíthatják a túl sekélyen eltemetett kábeleket.

A kábel elhelyezése után először töltse fel homokkal vagy finom talajjal{0}}a kábelen ne legyenek kövek. Szereljen fel figyelmeztető szalagot körülbelül 12 hüvelykre. Dokumentálja a pontos útvonalat GPS koordinátákkal vagy részletes mérésekkel. Valaki évek múlva is hálás lesz neked, ha meg kell találnia.

Antenna telepítés

Az antennaszerelés felfüggeszti a kábeleket az oszlopok között. Elkerüli az árokásási költségeket, de kitéve a kábeleket az időjárási -szélnek, jégnek, napnak és hőmérséklet-ingadozásoknak.

A beépített messenger vezetékkel ellátott, önhordó kábelek alapfelszereltség-. A messenger viseli a súlyt és a szélterhelést, miközben az optikai szálak belül védettek maradnak. Az elektromos vezetékek közelében történő telepítés esetén az összes-dielektromos öntámogató- (ADSS) kábel acél helyett aramidfonalat használ az elektromos veszélyek elkerülése érdekében.

A pólusok közötti megereszkedés többet számít, mint azt az emberek gondolják. A túl szoros feszültséget okoz hideg időben, amikor a kábel összehúzódik. A túl laza túlzott mozgást okoz szélben, ami kimeríti a rögzítési pontokat. 100 métert meghaladó fesztávok vagy zord időjárási viszonyok esetén valószínűleg azt szeretné, hogy egy mérnök kiszámítsa a megfelelő lehajlást.

Ahol a kábelek belépnek az épületekbe, telepítsen tágulási hurkokat. A hőmérséklet-változások jelentős tágulást és összehúzódást okoznak-hurkok nélkül, ez a mozgás a belépési pontokon koncentrálja a feszültséget, és idővel károsíthatja a kábel- és az épületáttöréseket.

Illesztés és felmondás

A kábelek felszerelése fél munka. A megfelelő csatlakoztatásuk a másik fele.

Fúziós illesztés

A fúziós splicing során két szálvéget elektromos ívvel összeolvasztanak. Egy jó fúziós toldásnak szinte nincs vesztesége,{1}}általában 0,05 dB alatt van. Ezért ez a szabvány az állandó telepítéseknél.

A folyamat minden lépésben pontosságot igényel:

Szalaga védőbevonatot, hogy szabaddá tegye a csupasz szálakat. Használjon megfelelő száleltávolítót-a rögtönzött szerszámok károsíthatják az üveget.

Tisztaa csupasz szál 99%-os izopropil-alkohollal és szösz{1}}mentes törlőkendővel. Törlési szakaszonként egy lépés.

Hasíta szálat, hogy lapos, merőleges homloklapot hozzon létre. A hasítás minősége határozza meg az illesztés minőségét,-ha töredezettnek, szögletesnek vagy durvának tűnik, húzza vissza, és próbálja újra.

Biztosítékszálak elhelyezésével a toldóba. Automatikusan igazítja őket, és alkalmazza az ívet.

Védjea toldást egy hőre zsugorodó{0}}hüvellyel. A csupasz fúziós toldások rendkívül törékenyek.

Ha a splicer a veszteséget 0,05 dB fölé becsüli, akkor valami hiba történt. Jobb megismételni, mint elfogadni egy marginális toldást.

Felmondási munkáért, minőségértszáloptikai pigtaileka gyári{0}}polírozott csatlakozókkal valódi különbséget tesznek a végeredményben.

Mechanikus toldás

A mechanikus toldások illesztési rögzítőelemeket és index{0}}illesztő gélt használnak a fúzió helyett. Gyorsabban telepíthető, nincs szükség drága fúziós berendezésre.

A kompromisszum: nagyobb veszteség (0,1-0,5 dB tipikusan, szemben 0,05 dB alatti fúzióval) és alacsonyabb hosszú távú megbízhatóság zord környezetben. Bírság a sürgősségi javításokhoz vagy alacsony{5}}szálszámú munkákhoz, ahol a berendezés költsége aggodalomra ad okot. Az állandó infrastruktúra esetében továbbra is a fúzió a járható út.

Csatlakozók típusai

A különböző alkalmazások különböző csatlakozókat igényelnek:

A miénkszáloptikai csatlakozókminden szabványos típusban kapható mind a gyári, mind a terepi lezáráshoz.

Tesztelés és dokumentálás

Ne hagyja ki a tesztelést. "A link világít" nem jelenti azt, hogy a telepítés jó. Egy marginális telepítés működhet 10 G-nál, de nem sikerül 100 G-nál, vagy jól működik nyáron, de télen leáll.

Szemrevételezés

Mielőtt bármit is csatlakoztatna, ellenőrizze a csatlakozók minden végfelületét ellenőrző mikroszkóppal 200-400-szoros nagyítással. Keressen port, ujjlenyomatokat, karcolásokat a magon, forgácsokat a hüvelyben.

A szennyeződés okozza a legtöbb üvegszálas hálózati problémát. Egy iparági felmérés szerint ez a hívások hibaelhárításának első számú oka. Tisztítsa meg a szennyezett csatlakozókat megfelelő tisztítóeszközökkel, és{2}}ellenőrizze újra. A mag területén áthaladó karcolások azt jelentik, hogy a csatlakozót ki kell cserélni.

Veszteségvizsgálat

Az optikai veszteséget vizsgáló készletek a teljes beillesztési veszteséget mérik a végétől-végéig-. Hasonlítsa össze a mért eredményeket a várható veszteséggel:

Várható veszteség=(szálhossz × csillapítás) + (csatlakozók × 0,3 dB) + (kötések × 0,1 dB)

Tipikus szálcsillapítás:

Egy{0}}mód 1310 nm-en: 0,35 dB/km

Egy{0}}mód 1550 nm-en: 0,25 dB/km

Multimódus 850 nm-en: 3,0 dB/km

Ha a mért veszteség jelentősen nagyobb, mint a számított, akkor valami nincs rendben. A telepítés elfogadása előtt keresse meg. A helyiségek kábelezésénél a TIA-568 szabvány specifikus veszteség-költségvetéseket és tesztelési követelményeket ír elő, amelyeket a legtöbb kereskedelmi telepítésnek követnie kell.

OTDR tesztelés

Az OTDR (Optical Time{0}}Domain Reflectometer) fényimpulzusokat küld, és méri a visszaverődéseket, megjelenítve minden csatlakozót, illesztést, hajlítást és hibát a link mentén. A nyomkövetés pontosan megmondja, hol vannak a problémák és milyen súlyosak.

Mentse el az OTDR nyomait minden szálhoz. Ha valami hónapokkal vagy évekkel később meghiúsul, a jelenlegi és az eredeti nyomok összehasonlítása pontosan megmutatja, hogy mi változott. Tárolja a dokumentációt ott, ahol a leendő technikusok valóban megtalálhatják,-nem pedig a munkahelyváltáskor távozó laptopon.

Gyakori problémák és megoldások

A link egyáltalán nem jön létre

Ellenőrizze a következő sorrendben: a csatlakozók megfelelően illeszkednek? Megfelelő szál csatlakoztatva (fizikai nyomon követése)? TX/RX polaritás megfelelő? A csatlakozók tiszták?

Időszakos hibák vagy magas bithibaarány

Szinte mindig a három dolog egyike: szennyezett csatlakozók, csekély optikai teljesítmény (a kapcsolat működik, de nincs margin), vagy a kanyarsugár megsértése valahol az útvonalon. Fizikailag vizsgálja meg az útvonalat, és keressen szűk kanyarokat-a rackek belsejében, irányváltoztatáskor, ahol a kábel szűk helyre szorult.

A link korábban működött, most már nem

Valami megváltozott. Volt valami munka a környéken? Valaki csatlakoztatott vagy leválasztott valamit? Hasonlítsa össze az aktuális OTDR nyomkövetést az eredeti alapvonallal.

Az OTDR egy ponton váratlanul nagy veszteséget mutat

Lehet, hogy piszkos csatlakozó, rossz toldás, szűk kanyar vagy fizikai sérülés. Kezdje a tisztítással. Ha ez nem oldja meg, fizikailag ellenőrizze az OTDR által azonosított helyet.

Következtetés

A jó üvegszálas telepítés az alapokon múlik: a környezetnek megfelelő kábel, gondos kezelés, tiszta csatlakozások, megfelelő tesztelés. Nem bonyolult, de a részletek számítanak. Hagyja ki őket, és évekig megoldhatja a problémákat.
