Hogyan válasszunk optikai szálas patch panelt vagy ODF-et?

A gyakran ODF-nek vagy optikai elosztókeretnek - nevezett optikai szál-patch panel - kiválasztása ritkán csak a szálak számának az árajánlat egy sorához való illesztése. Valódi telekommunikációs helyiségben, FTTH hozzáférési hálózatban, vállalati LAN-ban vagy adatközpontban a panelnek rögzítenie kell a bejövő kábelt, meg kell védenie a toldásokat, rögzítenie kell az adaptereket, el kell vezetnie a patch kábeleket, átlátszó címkéket kell viselnie, és teret kell hagynia a növekedéshez. Ha félreérti ezeket a részleteket, egy olcsó-kinézetű panel csendesen időbe kerül a telepítés során és minden későbbi frissítéskor.

Ez az útmutató az FTTH, távközlési és adatközponti projektek száloptikai passzív alkatrészek kiválasztásának és szállításának szemszögéből készült. Végigvezeti azokat a döntéseket, amelyek ténylegesen számítanak a helyszínen - a kapacitással, a szereléssel, az adapterekkel, az illesztéssel és a kábelkezeléssel -, és kiválasztási mátrixokkal, egy ajánlatkérési ellenőrzőlistával és egy ellenőrzési ellenőrző listával zárul, amelyeket a következő vásárláskor újra felhasználhat.

Mi az az optikai szálas javítópanel / ODF?

Az optikai szál-patch panel egy szálkezelő egység, amelyet optikai szálak lezárására, rendezésére, összeillesztésére, összekapcsolására és védelmére használnak. Megtalálható távközlési helyiségekben, adatközpontokban, FTTH hozzáférési hálózatokban, vállalati hálózatokban és kommunikációs szekrényekben.

A napi-a- projektnyelvben a „száloptikai javítópanel”, „optikai szálas javítópanel”, „ODF” és „optikai elosztókeret” gyakran felcserélhetően használják. A mechanikai felépítés változó, de a feladat ugyanaz: a szálas kapcsolatok könnyebben kezelhetővé tétele, tesztelése, karbantartása és bővítése. Ha részletesebb részletezést szeretne arról, hogy hol térnek el a kifejezések, akkor ez az összehasonlítás anODF versus patch panelaz optikai rendszerekben jó kiindulópont.

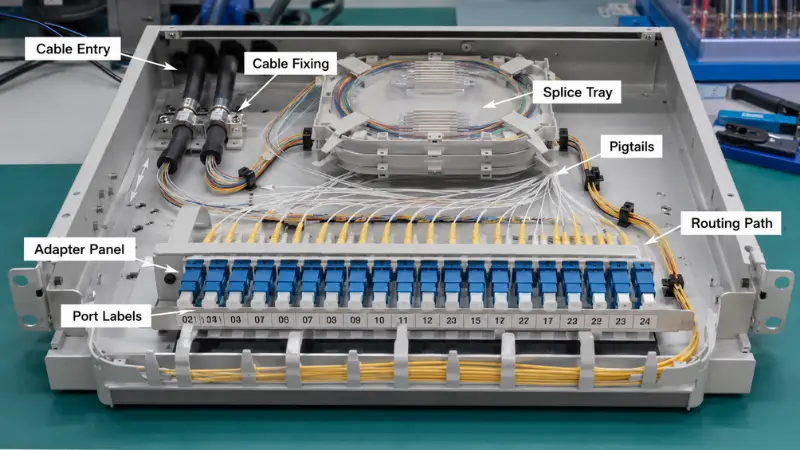

Egy tipikus szálpatch panel több elemből áll:

• -Adapterpanelek, amelyek az SC, LC, FC vagy MPO csatolókat tartják
• -Összekötő tálcák, amelyek védik a fúziós toldásokat és tárolják a felesleges szálakat
• -A bejövő kábelhez olvadó szálak
• -Kábelrögzítési pontok és bemeneti portok a feszültségmentesítéshez
• -Belső útválasztási útvonalak, amelyek megtartják a hajlítási sugarat
• -A patch zsinór kezelési területe az előlapon
• -Portcímkék vagy azonosítók

•

Miért fontos a megfelelő Fiber Patch Panel kiválasztása?

A javítópanel általában a teljes hálózati költségvetés kis részét képezi, mégis túlméretezett hatással van a telepítés minőségére és az azt követő évek karbantartására. A helyszínnek megfelelő panel segítségével a telepítők tisztán irányíthatják a szálakat, megvédhetik az illesztési pontokat, szabályozhatják a hajlítási feszültséget, és gyorsan megtalálhatják a portokat. A rosszul megválasztott zsúfolt útvonaltervezést, kényelmetlen karbantartást, akadozó kapacitást és rendetlen foltmezőt eredményez.

Mielőtt elkötelezné magát egy modell mellett, három nyers kérdésre kell választ adnia: képes-e elviselni a most szükséges szálszámot, fel tudja-e szerelni és karbantartani egy technikus harc nélkül, és növekedhet-e a hálózattal ahelyett, hogy kiszakítanák és cserélnék? Ha bármelyik válasz nem, akkor az alacsonyabb matricaár ritkán kárpótol érte.

Főbb szempontok, amelyeket figyelembe kell venni az optikai szálas javítópanel kiválasztásakor

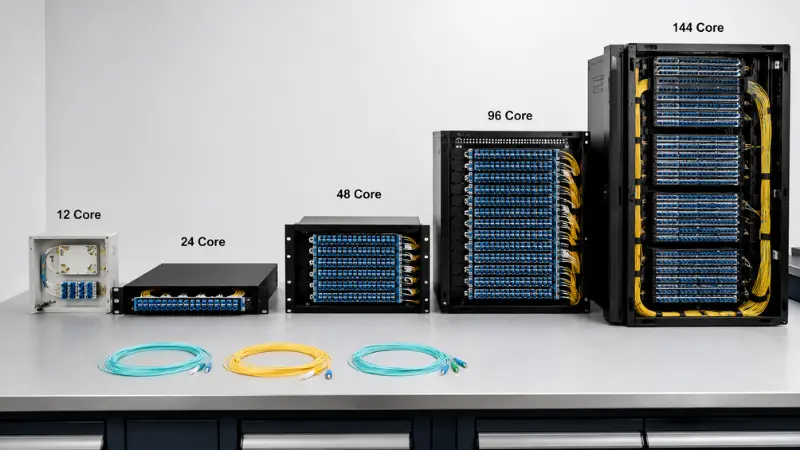

Fiber Count és Port kapacitás

A rostok száma az első szám, amelyet a legtöbb vásárló ellenőrzött. Az általános ODF konfigurációk 12, 24, 48, 72, 96 és 144 magot futtatnak. Egy kis FTTH elosztópont megfelelő lehet 12- vagy 24 magos fali konzollal; egy telekommunikációs szoba vagy vállalati mag gyakran 24 vagy 48 magos rack panelekre kerül; és a nagy sűrűségű adatközpontok vagy gerincpontok 96 vagy 144 mag felé nyomulnak.

A hiba az, hogy a panelt pontosan a mai szálszámra méretezzük. Működőképes ökölszabály azáramszálak + tartalék kapacitás + rack hely: vegye a szálakat, amelyeket most lezár, adjon hozzá szabad helyet az ésszerűen előre látható hivatkozásokhoz, majd ellenőrizze, hogy a rack magassága valójában mit tesz lehetővé. Ha egy projekt 24 szálat világít, de a helyszín valószínűleg megduplázódik, a 48 magos panel általában sokkal kevesebbe kerül, mint az egység későbbi cseréje.

Kiindulópontként:

• Kis hozzáférési pont - 12, 24 mag
• Standard telekommunikációs szoba - 24 - 48 mag
• Nagyobb terjesztési pont - 72 96 magig
• Nagy-sűrűségű gerinchálózat vagy adatközponti - 96 mag és több

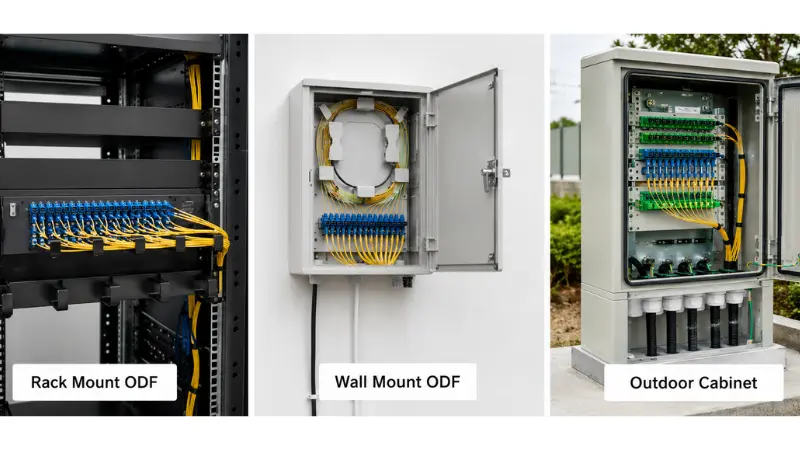

Állványra szerelhető, falra szerelhető vagy kültéri telepítés

A telepítési környezet mindennél jobban meghatározza a panel formáját. A 19- hüvelykes, rackbe szerelhető száloptikás panel szépen a szabványos rackekbe illeszthető a kapcsolók, OLT-k és átviteli eszközök mellett, ezért uralja a telekommunikációs helyiségeket és az adatközpontokat. A falra szerelhető ODF olyan telephelyekre alkalmas, ahol nincs rack - FTTH hozzáférési pont, kis épülethálózatok, folyosói elosztópontok és fiókirodák. A kültéri szálas elosztó szekrény utcai szekrényekhez és félig kültéri helyekre való, ahol a tömítés, a mechanikai szilárdság és a kábelbevezetés sokkal fontosabb, mint a doboz kompakt vagy rendezett megjelenése.

A választás előtt rögzítse a helyet: 19-hüvelykes rackben, falon, távközlési szekrényben, kültéri hozzáférési pontban vagy egy nagy-sűrűségű adatközpont sorában. Ha a panel kikerül a szabadba, a behatolás elleni védelmet tekintse szigorú követelménynek, nem pedig jó--megfelelő IP-besorolás, UV-álló ház és megfelelő tömített tömszelencék után kutatva, és megerősítve.beltéri és kültéri kábele be van szerelve.

1U, 2U vagy magasabb: Állvány magasságának kiválasztása

A rack panelek esetében a magasság a saját döntése, és nem csak a szálak számának függvénye. Az 1U-s száloptikai javítópanel a legtöbb rack-helyet takarítja meg, és ez az alapértelmezett az adatközponti sorok számára, de ugyanaz az 1U, amely kényelmesen tartja a 24 LC duplex portot, szűknek érezheti magát, ha megpróbálja hozzáadni az elülső tálcákat és a patch kábeleket. 2U-ra növelve munkateret vásárolsz: mélyebb tálcákat, a laza szál könnyebb tekercselését és egy elülső patch mezőt, amely nem vesz részt a mozdulatok, kiegészítések és változtatások során.

A döntés egyszerű módja: válasszon 1U-t, ha a sűrűség a prioritás, és a panel többnyire előre befejezett foltozás; válasszon 2U vagy magasabb értéket, ha ugyanazon a panelen terepi illesztést, nagyobb kötegeket vagy gyakori újrakonfigurálást is kell alkalmazni. Az egyik leggyakoribb méretezési hiba, ha csak a portokat számolja, és figyelmen kívül hagyja a portoknak az adapterek mögött és előtt szükséges helyet.

Rögzített típus vs csúszó típus

A rack panelek rögzített és csúszó kivitelben kaphatók. A rögzített állványra szerelhető panel egyszerűbb, merevebb és általában olcsóbb - ésszerű választás, ha a szálakat egyszer rögzítik, és ritkán érintik meg újra. A csúszó panel a síneken előre húzódik, így a technikus anélkül érheti el az illesztési tálcákat, az adaptereket és a belső útvonalakat, hogy bármit is szétszedne.

A kompromisszum{0}}valós pénz és valós idő. Azokon a helyeken, ahol a portokat gyakran újrakonfigurálják, egy csúszó tálca segítségével dolgozhat a csatlakozásokon anélkül, hogy az egész panelt eltávolítaná a rackről, ami egy elfoglalt kereten egy félórás munkát néhány percre változtathat. Egy alacsony-érintéses hivatkozáshoz, amely évekig érintetlenül marad, a rögzített panel a jobb érték. Válassza a csúszót, ha gyakori a karbantartás, tesztelés vagy frissítés; válasszon fixet, ha nem.

Adapter típusa: SC, LC, FC vagy MPO

Az adapternek meg kell egyeznie a hálózatban már található csatlakozókkal, ezért ezt a döntést a kábel, a szalagok és a felszerelési portok ellen kell megerősíteni, nem pedig találgatni.

Az SC-adapterek továbbra is az FTTH, FTTx és telekommunikációs hozzáférés igáslói maradnak. A PON-ban és FTTH-ban az SC/APC a szokásos választás, mivel a 8- fokos szögben megdöntött végfelület a szórt fényt a mag helyett a burkolatba veri vissza, így alacsonyan tartja a visszatérési veszteséget – pontosan erre van szükségük a passzív optikai elosztóknak. Az SC/UPC más szabványos hivatkozásoknál is megjelenik, ahol ez a szög nem szükséges. A polírozás nem cserélhető: az APC csak az APC-vel párosul, és az APC érvéghüvely UPC-re kényszerítése mindkettőt károsítja. Ha a lengyel kérdés új számodra, akkor ez a magyarázó bekapcsolvaa PC, UPC és APC közötti különbségekvilágosan megfogalmazza. A visszatérési veszteség és a beillesztési veszteség magukat a besorolást jelentiIEC száloptikai összekapcsolási szabványok, amelyre a szállító adatlapjának vissza kell vezetnie.

Az LC-adapterek uralják az adatközpontokat és a nagy{0}}sűrűségű berendezéseket, mivel az LC-csatlakozó nagyjából fele akkora, mint az SC. Ez a méretkülönbség a lényeg: egy LC duplex panel sokkal több portot tud elhelyezni ugyanabban az 1U-ban, mint egy SC panel, ami számít, ha minden rack-egységet vitatnak. A legtöbb kapcsoló és adó-vevő port - SFP, SFP+, QSFP kitörések - LC-ben végződik, így a panel általában követi a berendezést.

Az FC-adapterek menetes csatlakozóikkal továbbra is megjelennek bizonyos telekommunikációs, teszt- és mérési vagy örökölt pozíciókban, ahol a csatlakozáson lévő csavarok ellenállnak a vibrációnak. Az MPO/MTP adapterpanelek ismét egy másik kategória: 8, 12 vagy 24 szálat hordoznak egyetlen érvéghüvelyben, és azért léteznek, hogy a nagy-sűrűségű és előre-végződésű kábelezést praktikussá tegyék, az adatközpontban található tápcsatorna--és-kazettás rendszereket. Ha sűrűségre vonatkozó lehetőségeket mérlegel egy sűrű felépítéshez, akkor ezt a gyakorlati útmutatót a következő oldalon olvashatja:az LC összehasonlítása MTP/MPO-valérdemes először elolvasni.

Rendelés előtt rendezzen néhány dolgot: csatlakozó típusa (SC, LC, FC, ST, MPO/MTP); polírozás (UPC vagy APC); szimplex, duplex vagy négyes adapter;egy-módú vagy többmódú(ezek nem keverhetők linken); és hogy a panel adapterekkel és copfokkal megrakva vagy csupasz. Gyors döntési parancsikon:

• VálasszonSC/APCPON, FTTH és a legtöbb hozzáférési elosztáshoz.
• VálasszonLC, általában duplex, amikor a portsűrűség vagy a kapcsoló-oldali lezárás határozza meg a tervezést.
• VálasszonFCcsak ott, ahol menetes, rezgésálló{0}}interfész van megadva.
• VálasszonMPO/MTPgerinchálózati trönkekhez és előre-végzett nagy-sűrűségű kábelezéshez.

Betöltött vs Unloaded Patch Panel

Az egyik kérdés, ami megfogja a vásárlókat, hogy megérkezik-e a paneltöltöttvagykirakva. A betöltött üvegszálas javítópanelhez az adapterek is fel vannak szerelve, és gyakran előre telepített kötegek is-vannak, így a helyszíni csapatnak csak az összeillesztést és a foltozást kell elvégeznie. A tehermentesített szálpatch panel egy üres ház: az adapterlemezeket és a kötegeket saját maga adja hozzá, ami rugalmasságot biztosít a csatlakozótípusok keveréséhez vagy a konfiguráció megváltoztatásához, de megnöveli a helyszíni összeszerelési időt.

Akkor válasszon betöltött panelt, ha a csatlakozó típusa rögzített, a kötetek megismételhetők, és minimalizálni szeretné a munkát a területen. Válassza a betöltetlen állapotot, ha a projektben még mindig vannak nyitott változók - különböző polírozási típusok a különböző webhelyeken, átmenet a csatlakozó szabványok között, vagy ha egy házat szeretne készletezni, és szükség szerint feltölteni. Ha még mindig arról dönt, hogy ezek a szálak hogyan fejeződnek be, akkor ez az összehasonlításgyors csatlakozók a fúziós toldás ellenhasznos társ. Akárhogy is, a szállítói állapotot kifejezetten az árajánlaton kell feltüntetni betöltött vagy kirakott állapotban, mert a "patch panel" önmagában nem mondja meg, hogy mi van a dobozban.

Összefűzési követelmény és a toldási tálca kialakítása

Egyes panelek csak az előre lezárt{0}}kábeleket javítják; másoknak össze kell kapcsolniuk a bejövő szálat. Ha az optikai kábelt a helyszínen kell rögzíteni, akkor a panelnek elegendő toldótálcára, toldóhüvelyre és tárolóhelyre van szüksége ahhoz, hogy a szálat szűk hajlítások nélkül tekerje fel. Egy laza csöves kültéri kábel például hosszú puffercsöveket hoz be, amelyeknek el kell helyezkedniük, így egy rendezett beltéri kábelnek megfelelő tálca túlterhelhető a terepen.

A tálca kapacitása az a részlet, amelyet az emberek kihagynak. Egyetlen tálcán általában meghatározott számú toldás és védőhüvely található; túllépi, és a technikusok elkezdik egymásra rakni a szálakat, ami a későbbi karbantartást szerencsétlenné teszi, és éppen azokat a toldásokat kockáztatja, amelyeket meg akar védeni. Ellenőrizze, hogy hány szál kerül összeillesztésre, hogy van-e elég tálca hozzájuk egy kis tartalékkal,copfokmellékelve vannak vagy külön rendelhetők, és a tálca a panel megteltét követően is elérhető. Ha magának az összekapcsolásnak a hátterét szeretné, ez az áttekintés elmagyarázzaa fúziós splicing célja.

Előre lezárt kábelezés esetén előfordulhat, hogy nincs szükség az illesztőtálcákra, és helyette az adapterlemezekre, a kábelrögzítésre és az elülső-oldalsó patch-kábel elvezetésére helyeződik a hangsúly.

Kábelbevezetés, útválasztás és hajlítási sugár

Az elég port nem egyenlő a jó szálkezeléssel. A panelnek azt is lehetővé kell tennie, hogy a kábelek és a patch zsinórok harc nélkül belépjenek, elvezessék és távozzanak. Először ellenőrizze a belépési irányt a helyszínhez képest - egyes panelek hátulról veszik a kábelt, mások oldalról vagy felülről, a kültéri szekrényeknél pedig tömített tömszelencékre van szükség. A rack paneleknek rögzítési pontot és húzásmentességet kell biztosítaniuk, hogy a bejövő kábel súlya soha ne húzza a toldásokat.

Belül a szálaknak szabad útvonalra van szükségük, és a patch zsinórok nem akadályozhatják az adapterekhez vagy tálcákhoz való hozzáférést. Az útválasztásnál a hajlítási sugarat is figyelembe kell venni: a szálak névleges minimumánál szorosabb hajlítása növeli a beillesztési veszteséget, és idővel megrepedhet az üveg. Ahelyett, hogy megbízna egy valahol olvasott számban, kövesse a kábel és a csatlakozó gyártója által megadott minimális hajlítási sugarat - bend-az érzéketlen szálakITU-T G.657ajánlás tolerálja a szigorúbb útválasztást, de a specifikáció, nem a találgatás a mérvadó. A jól kezelhető panel rögzítési pontokat, sima belső útválasztást, laza tárolást, tiszta elválasztást biztosít a bejövő kábelek és apatch zsinórok, és elegendő hely a karbantartáshoz.

Címkézés és jövőbeli terjeszkedés

A címkézést figyelmen kívül hagyják a beszerzéskor, majd kritikussá válik, amikor először valaki nyomás alatti áramkört kell nyomon követnie. Az egyértelmű portazonosítás az, ami lehetővé teszi a technikus számára, hogy tesztelje a kapcsolatot, elkülönítse a hibát, és elkerülje a rossz patch kábel kihúzását -, és egy nagy kereten a rossz címkézés csendesen megnöveli az időt minden karbantartási híváshoz, és valódi kockázatot jelent az élő szolgáltatás leválasztására.

A terjeszkedés a másik fele. Ha minden portot használnak az első napon, a következő szervizkérés újabb panelt, több rack helyet és több kábelezést jelent. A tartalék adapter pozíciók elhagyása vagy a moduláris adapterlemezekkel ellátott panel kiválasztása sokkal könnyebbé teszi a kapacitás növelését vagy a csatlakozótípusok megváltoztatását a frissítés során az újrakezdés helyett.

Optical Fiber Patch Panel típusok összehasonlítása

Gyors kiválasztási útmutató: Melyik ODF-et válassza?

A fenti tényezők kölcsönhatásba lépnek egymással, ezért itt van egy tömörített nézet, amely a gyakori projektforgatókönyveket ésszerű alapértelmezettre képezi le. Tekintse kiindulópontként, és igazítsa saját rackteréhez és berendezési felületeihez.

Gyakorlati kiválasztási példák

1. példa: Kis FTTH elosztási pont

Képzeljen el egy járdaszéli vagy alagsori elosztópontot, amely előfizetők csoportját táplálja a PON-ból. Bejönnek a leejtő- és elosztókábelek, a szálak össze vannak kötve, és az előfizetői vonalak foltoznak. Itt általában elegendő egy 12 vagy 24 magból álló, falra szerelhető ODF, amely SC/APC adapterekkel van felszerelve, hogy alacsonyan tartsa az elosztó betáplálásának visszatérési veszteségét. A korlátok fizikaiak: korlátozott falfelület, megfelelő feszültségmentesítést igénylő leejtő kábel és elég egyértelmű címkézés ahhoz, hogy a következő technikus megtalálja a megfelelő előfizetőt anélkül, hogy minden szálat nyomon követne. Győződjön meg arról, hogy a doboz rendelkezik a számnak megfelelő méretű illesztőtálcával, és hogy aPLC elosztóetetését a rostköltségvetésben számolják el. A PON build szélesebb alkatrészlistájához ezFTTH passzív alkatrészek beszerzési útmutatójahasznos referencia.

2. példa: Data Center 1U Rack telepítése

Az adatközponti sorban szűkös a rack hely, és a portsűrűség szabályos. A panel szinte mindig 19 hüvelykes, ahol lehetséges, 1U, tele van veleLC duplex adapterekvagy MPO/MTP a fővonali{0}}és-kazettás kábelezéshez. A legtöbb hivatkozás előre-végzett, ezért az illesztés ritka, és a hangsúly a tiszta elülső foltmezőre, a pontos címkézésre és a moduláris elrendezésre helyeződik, amely lehetővé teszi a kazetták későbbi hozzáadását. A csúszó 1U-os panel kiérdemli itt a helyét: amikor egy technikusnak újra kell-foltoznia egy élő sort, a panel előrehúzása megüti az adapterek mögötti munkát. Ne csak a portszám alapján határozzon méretet - ellenőrizze, hogy van-e elég hely a patch-zsinórok bekötéséhez a teljesen megterhelt panel előtt.

3. példa: Telecom szoba illesztési igénnyel

Amikor a kültéri optikai kábel egy távközlési helyiségben landol, és a szálakba kell illeszteni, egy rackbe szerelhető ODF megfelelő toldótálcákkal a megfelelő eszköz. A kábelt rögzíteni és húzásmentesíteni kell a bemenetnél, földelni minden fémes szilárdságú elemet, ha a kábel kialakítása megkívánja, toldás elleni védelemre és elegendő tárolóhelyre van szükség ahhoz, hogy szűk hajlítások nélkül meglazuljon. A kapacitás itt általában 24, 48 vagy több mag, az átviteli vagy OLT interfészhez igazodó SC vagy LC adapterekkel, valamint a rack elrendezésének megfelelő hátsó vagy oldalsó bemenettel. Ha a szám vagy a karbantartási gyakoriság magas, 1U-ról 2U-ra lépés megtérül a dolgozószobában. Egy betöltött panel - adapterek és pigtailek előre-beszerelve, a24 magos doboz toldó tálcávalstyle build - lerövidíti a terepmunkát; egy tehermentes alváz ezt a rugalmasságért cseréli.

Gyakori hibák, amelyeket el kell kerülni

Csak rostszám alapján válasszunk

A 48 magos panel nem automatikusan jobb, mint a 24 magos. Ha a belső elrendezés szűkös vagy a tálcák nehezen hozzáférhetők, a nagyobb szám nehezebb telepítést jelent. Mérje meg a kapacitást az állvány magasságával, az adapter típusával, a tálca helyével és az elrendezéssel együtt.

A karbantartási hozzáférés figyelmen kívül hagyása

Egyes panelek kompaktnak tűnnek, és az állványozást követően szerencsétlennek bizonyulnak. Ha az első hézag szűk, a rögzített panel minden jövőbeni változtatást megnehezít; ahol a hivatkozásokat gyakran újrakonfigurálják, a csúszó típus általában többet takarít meg, mint amennyibe kerül.

Csatlakozótípusok keverése terv nélkül

Az SC, LC, FC és MPO nem cserélhetők fel, és az APC és UPC polírozók sem. Rendelés előtt győződjön meg arról, hogy milyen csatlakozót és polírozást használ a kábel, köteg, adó-vevő, OLT, kapcsoló vagy sebességváltó, különben olyan panel lesz a tulajdonosa, amely nem tud kapcsolódni a hálózathoz.

Elfelejtve a jövőbeli terjeszkedést

A teljesen foglalt panel az első napon késleltetett probléma, nem kerülhető el. Foglaljon tartalék portokat, vagy válasszon moduláris felépítést, ha a hálózat valószínűleg bővülni fog.

Kábelbevezetési irányra néz

Ha a bejegyzés nem egyezik a webhely - hátsó, oldalsó, felső vagy alsó - helyével, a telepítés rendetlenné válik, és a feszültségmentesítő ritkán kerül oda, ahol szüksége van rá. Erősítse meg az irányt az állványhoz vagy a fali elrendezéshez képest.

Mit mondjon beszállítójának, mielőtt árajánlatot kér

A pontos árajánlat néhány részlettől függ. Küldje el ezeket, és a szállító ajánlhatja a megfelelő panelt ahelyett, hogy a legolcsóbb szabványos modellt választaná:

• Alkalmazás - FTTH, adatközpont, telekommunikációs helyiség, vállalati LAN vagy kültéri szekrény
• Beépítési típus: - állványra szerelhető, falra szerelhető vagy kültéri
• Rack mérete - 19- hüvelyk és 1U, 2U vagy egyéni magasság
• Rostszám - 12, 24, 48, 72, 96, 144 vagy egyéb
• Adapter típusa - SC, LC, FC, ST, MPO/MTP
• lengyel - UPC vagy APC
• Fiber típusú - egymódusú- vagy többmódusú
• Illesztés - illesztőtálcákkal vagy anélkül
• Betöltött vagy terheletlen panel
• Kábel bemeneti irány
• Pigtail és patch zsinór követelmények
• Címkézési és csomagolási igények
• Várható jövőbeni bővítés

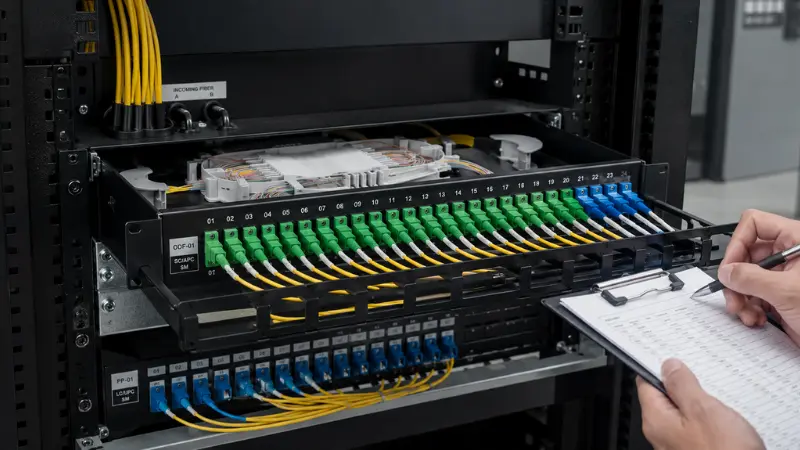

Ellenőrzőlista: A panel ellenőrzése érkezéskor

Amint a panelek megérkeznek, egy gyors beérkező csekk megmenti a gyászt a helyszínen. A nyilvánvaló számon túlmenően erősítse meg azokat a részleteket, amelyeket a szállítók időnként módosítanak, hogy elérjék az árat:

• Az adapterek száma és típusa megegyezik a sorrenddel, és a polírozás (APC vagy UPC) megfelelő
• Ha meg van töltve, a pigtailek megfelelő csatlakozójúak, hosszúságúak és száltípusúak, és tisztán ülnek
• Összekötő tálcák a megbeszélt számban vannak, hüvelyekkel és laza kapacitással
• A ház anyaga és a felület megfelel a kültéri egységek specifikációinak -, ellenőrizze a tömítést és az IP-besorolást
• A kábeltömszelencék, a rögzítőkészlet, a címkék és a tartozékcsomag mind a dobozban található
• A behelyezési veszteség és a visszatérési veszteség vizsgálati adatai ott vannak megadva, ahol azt ígérték

Ha a build tartalmaz lezáró berendezést ugyanabban a rack-ben, akkor ez az áttekintés tovább folytatódikpatch panel és kapcsoló felszereléselefedi a helyszíni{0}}szekvenciát.

Gyakran Ismételt Kérdések

Következtetés

A megfelelő optikai szálpatch panel sokkal több, mint egy szálszám. Illik a telepítési környezethez, a hálózatban már használt csatlakozóhoz és polírozáshoz, az illesztési módhoz, a kábelbevezetéshez, az útválasztási térhez, a karbantartás módjához és a helyiséghez, amelyet a növekedéshez elhagy. Egy kis FTTH-helyet jól kiszolgál a kompakt falra szerelhető ODF; az adatközpont egy nagy-sűrűségű LC vagy MPO rack panel felé hajlik; egy kültéri kábelt használó távközlési helyiség általában egy rack ODF-et akar megfelelő tálcákkal és kábelkezeléssel.

Megrendelés előtt határozza meg a környezetet és a legfontosabb paramétereket, ossza meg azokat beszállítójával, és érkezéskor ellenőrizze a panelt ezekhez képest. Ez a fegyelem az, ami egy olyan panelt hoz létre, amely könnyebben telepíthető, könnyebben karbantartható és a hálózat élettartama alatt megbízható.
