Hogyan válasszunk száloptikai szálakat: Műszaki adatok és vevői útmutató

Tegyen egymás mellé két szállítói adatlapot, és mindkettő elolvassaIL kisebb vagy egyenlő, mint 0,3 dB, RL nagyobb vagy egyenlő, mint 50 dB. Rendeljen mindkettőből, illessze őket ugyanabba az ODF-be, és a mért linkköltségvetések eltérhetnek. Két optikai pigtail specifikáció ugyanazokat a határértékeket idézheti, miközben lényegesen eltérő termékeket ír le, mivel a mérési módszere nélkül írt szám nem specifikáció. Ez egy marketing állítás.

Ez az a szakadék, ahol a legtöbb szállítási vita kezdődik. Ha a tálca le van zárva, és az OTDR-nyom az ügyfél előtt van, senki sem tudja visszamenőleg eldönteni, hogy a megadott 0,3 dB-t referenciakábelhez mérték-e vagy véletlenszerűen párosított értékként, hogy a panel adapterei ugyanabba a teljesítményosztályba tartoznak-e, mint a csatlakozók, vagy hogy a gyár milyen változata szerint értékelte a vég-{2}arcvizsgálati szabványt.

Ez az útmutató nem magyarázza el, mi az a pigtail, és miben különbözik a patch zsinórtól. Erről a témáról szóló jegyzetünk már foglalkozika különbség a rostos pigtail és a patch zsinór között. Az alábbiak szűkebbek: a kilenc sor, amely egy specifikációhoz tartozik, mit irányít valójában, és mi történik a helyszínen, ha az egyik üresen marad.

Az alábbiakban minden ezen mezők valamelyikére vonatkozik. Ha az ajánlatkérésében mind a kilenc szerepel, akkor két szállító ugyanazt a terméket ajánlja, és az ár-összehasonlítás értelmessé válik. Ha négyet ír, akkor különböző termékek árait hasonlítja össze.

A mezőnevek a könnyebbik fele. A működőképes ajánlatkérés egy helyett három oszlopot tartalmaz, amelyek a vevő követelményeit, a beszállítói válaszokat és az elfogadási bizonyítékokat tartalmazzák mind a kilenc száloptikás pigtail specifikációhoz, mivel a beszállító által üresen hagyható mező olyan mező, amelyről a gyár dönt, nem pedig Ön. Azt, hogy melyik elfogadási bizonyítékot érdemes megkövetelni az egyes soroknál, a cikk többi része határozza meg.

1. és 2. specifikációs sor: Egymódusú vs. többmódusú optikai szálas kiválasztás és csatlakozó interfész

Az „egy{0}}mód” nem specifikáció. A szabványos G.652D-re épített egymódusú optikai pigtail másként viselkedik, mint a G.657A2-re épített, amelynek csökkentett makrohajlítási érzékenysége feszesebb tekercselést is elvisel. Ahol a tálca geometriája lehetővé teszi, hogy a lazaság jóval a szál meghatározott minimális hajlítási sugara fölé kerüljön, a G.652D a helyes és olcsóbb megoldás. Kompakt FTTH csatlakozódobozokban, falra szerelhető házakban és sűrű kazettákban, ahol a tekercs közel van ehhez a határértékhez, a G.657A1 vagy A2 megadása csökkenti a makrohajlítási -veszteség kockázatát, amely időszakos, hőmérsékletfüggő viselkedést vált ki, amelyet nagyon nehéz követni, ha a keretet nagyon nehéz követni.



Két külön kérdés összeomlik a többmódú oldalon. A geometriai kompatibilitás az első: az 50/125 µm-es szálak (OM3, OM4, OM5) fizikailag kapcsolódnak egymáshoz, míg a 62,5/125 µm-es OM1-hez való csatlakoztatásuk olyan mag-méret-eltérést hoz létre, amely nem korrigálható pusztán a splice-igazítás javításával. A modális sávszélesség a második és független: a vegyes fokozatokból épített csatorna a legalacsonyabb effektív modális sávszélességig teljesít, ezért egy OM4-es kapcsolatot, amely csendesen tartalmaz egy OM3 multimódusú száloptikai pigtail-t, a tényleges hosszhoz és vonalsebességhez kell igazítani, nem pedig elfogadhatónak tekinteni.

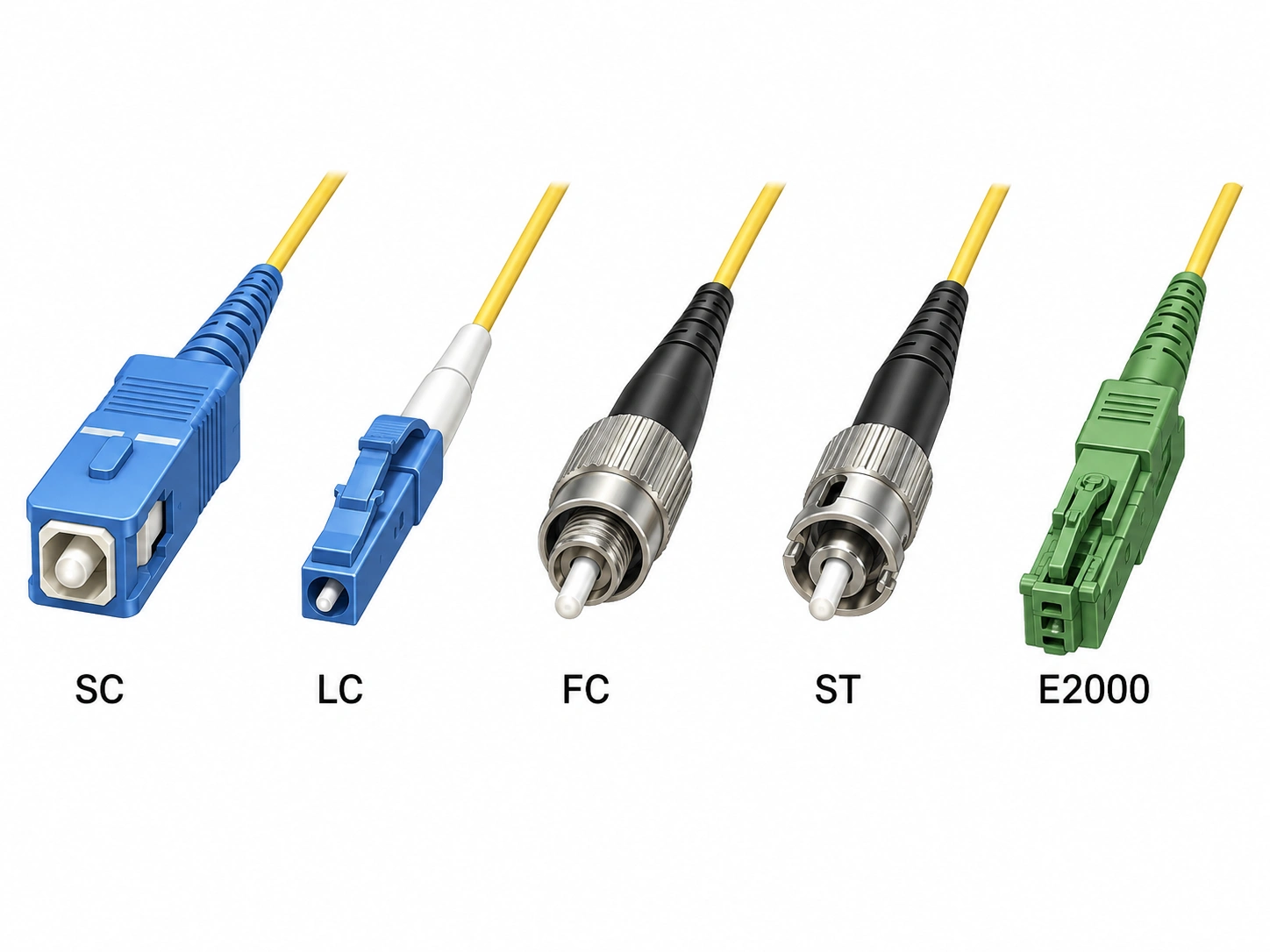

A csatlakozóválasztás inkább mechanikus, mint optikai. Az LC uralja a nagy-sűrűségű paneleket, mert megduplázza a rack egységenkénti portok számát, az SC továbbra is szabványos marad a GPON-ban és az FTTH hozzáférési réteg nagy részében, az FC pedig megmarad a tesztelésben és mérésben, valamint a régebbi távközlési keretekben. Mielőtt elállna tőle, amenetes FC interfész, és ahol még mindig kiérdemli a helyétérdemes ellenőrizni. Az E2000 olyan helyen jelenik meg, ahol zsaluzott, nagy-megtérülésű-veszteségű interfész kötelező. A specifikációs sorban az számít, hogy az alkalmazandó IEC 61754 alkatrészt és a csatlakozócsaládot el kell nevezni, mert ez határozza meg azt a párosítási geometriát, amelyre a panel és az adapterek épültek.

Az UPC homlokfelülete kupolás, és laposan illeszkedik a megfelelőhöz. Az APC homlokfelület 8 fokban van köszörülve, ami a visszavert fényt a magból kivezeti a burkolatba. Ennek gyakorlati következménye a hozamveszteség. A szögletes interfészek a 60 dB-nél nagyobb vagy egyenlő tartományban vannak megadva, ha párosulnak, a fizikai -érintkezős interfészek pedig az 50–55 dB-es vagy annál nagyobb régió körül, és a különbség leginkább ott számít, ahol a visszavert teljesítmény aktívan rontja a jelet, ami PON és FTTx elosztást, CATV átfedéseket, DWDM és analóg RF átvitelt jelent. Vállalati LAN-hoz, szabványos digitális adatkapcsolatokhoz és a legtöbb egymódusú adatközponti csatornához elegendő az 50 dB-es visszatérési veszteség követelményét teljesítő UPC száloptikás köteg, feltéve, hogy az adó-vevő saját reflexiós tűrését ellenőrzik, nem pedig feltételezik.

A lengyel típus nem tételenkénti mező, hanem csatorna-széles mező. A pigtailnek, az adapternek, a javítópanel portjának és a berendezés interfészének mind egyeznie kell, és az RFQ-nak meg kell adnia a fényezést minden száloptikai pigtailhez és minden adapterhez a csatornában, nem pedig feltételezni, hogy a telepítő észreveszi. A szög mögötti felület geometriáját a mi bontásunkban dolgozzuk felmiben különböznek az APC csatlakozók a UPC-től.

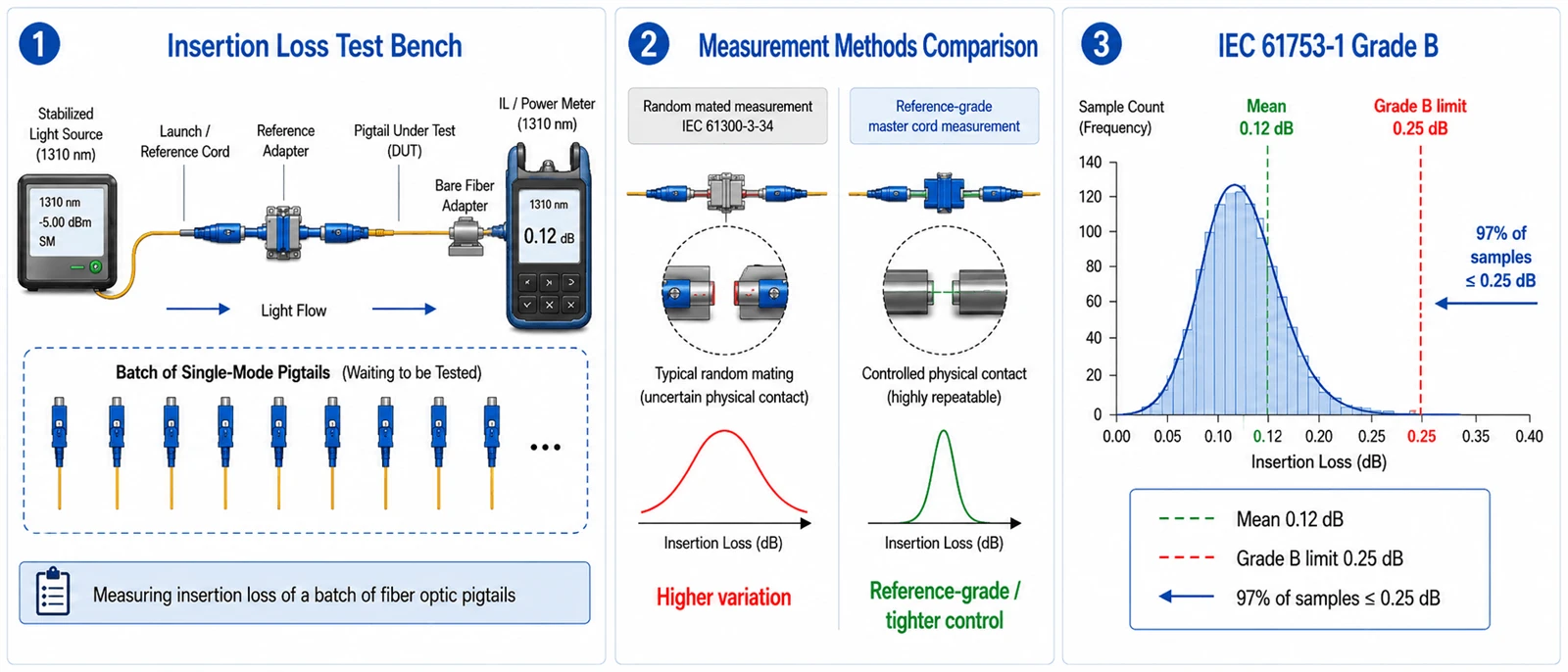

A csatlakozópár beillesztési vesztesége kétféleképpen jellemezhető. A referenciaminőségű-szintű fő kábelhez (egy hangolt, szigorúan ellenőrzött metrológiához fenntartott csatlakozóhoz) mérve a gyártási csatlakozók hízelgő képet adnak. Mérve avéletlenszerű társ, ahol a köteg bármely csatlakozóját bármely másikhoz csatlakoztatják, az elosztás kiszélesedik, mivel a két érvéghüvely maghelyzetét már nem kompenzálja az ideális partner. Mindkét szám őszinte, és nem ugyanaz a szám, ezért az Ön által idézett száloptikás pigtail-beillesztési veszteség-szabvány fontosabb, mint az Ön által idézett szám.

Az IEC 61753-1 az IEC 61300-3-34 szabvány szerint rögzített mérési módszerrel a csillapítási fokozatok statisztikai meghatározásával oldja meg a kétértelműséget. A B fokozat a minták legalább 97%-ánál 0,12 dB vagy az alatti átlag, 0,25 dB maximummal, C fokozat 0,50 dB maximum 0,25 dB átlaggal, és D fokozat 1,0 dB maximummal. Egyetlen minta, amely 0,3 dB-en halad át a referenciakábelen, sokkal gyengébb állítás, mint a B fokozatnak megfelelő köteg. Idézze meg a szabványt a jelenlegi kiadásával és módosításával az RFQ soron, ugyanúgy, ahogyan bármely más elfogadási dokumentumot idézne.

Az egyik megkülönböztetés folyamatosan elveszik, többek között a beszállítók adatlapjain is, akiknek jobban kellene tudniuk.A csillapítási fokozatok és a megtérülési veszteség fokozatai két párhuzamos skála, nem egy.A B, C és D betűosztályok a beillesztési veszteséget írják le. A megtérülési veszteség külön van megadva, a szögben{1}}interfész szintje 60 dB-nél nagyobb vagy azzal egyenlő. A „B fokozat” felirat az ajánlatkérésre ezért semmit sem mond a visszaverődésről, és az optikai szálak megfelelnek a B fokozatnak, miközben a szállító által választott megtérülési veszteséget viselik. Mondja el mindkettőt.

A B fokozat szabályozott magorientációt igényel

A „B” fokozat eléréséhez gyakran szükség van annak ellenőrzésére, hogy a szálmag hol helyezkedik el a érvéghüvely tengelyéhez képest, ami a gyakorlatban azt jelenti, hogy az összeszerelő orientálja és rögzíti a hüvelyt, így a mag excentricitása egy ismert irányba esik. A beszállító e lépés nélkül jó mintát tud készíteni. Jót előállítanielosztásEz egy másik képesség, ezért az IEC 61755-3 sorozat 2024-es változatai formalizáltak magexcentricitási statisztikákat ezekre az interfészekre.

Az adapter a mért csatlakozás része

A hüvely az, amely a két érvéghüvelyt koaxiálisan tartja, így egy laza-tűrési adapter megakadályozhatja, hogy az összeszerelt csatlakozás megfeleljen a tervezett csillapítási eloszlásnak, még akkor is, ha maga a prémium száloptikai pigtail megfelelő minőségű. Ellenőrizze párosított kapcsolatként, nem pedig komponensként. Ezt pont azért könnyű kihagyni, mert a beérkező ellenőrzés általában egyedül a copfot teszteli.

A veszteségszámok alatt találhatók az azokat létrehozó geometriai paraméterek: görbületi sugár, csúcseltolás (a kupola legmagasabb pontja milyen messze van a szál tengelyétől) és a szál magassága, a szál kiemelkedése vagy alámetszése a hüvelyhez képest. Együtt határozzák meg, hogy a két mag valóban érintkezik-e rugóterhelés alatt. Ezek polírozási folyamatok kimenetei, nem tervezési döntések, ezért ezek a leggyorsabb módja annak, hogy megkülönböztessük az ellenőrzött gyártósort az alvállalkozói gyártósortól.

A tisztaság a másik fele. A végfelület szennyeződését az iparágban ismételten a telepített üvegszálas hálózatok meghibásodásának vezető okaként azonosítják, és egy 9 µm-es egymódusú magon a mag régiójában ülő részecske súlyos csillapítást vagy visszaverődést okozhat, nem pedig marginális. Hajlamos az is, hogy romlott visszatérési veszteségként jelenjen meg, mielőtt csökkent beillesztési veszteségként jelenne meg, így a teljesítménymérő -leolvasható a specifikáción belül, miközben egy koherens vagy erősített rendszer már égető tartalékot jelent.

Az optikai teljesítmény az irányadó, és a szemrevételezés nem önmagában áll

Az IEC 61300-3-35 szabvány 2022-es harmadik kiadása közvetlenül kimondja, hogy a szemrevételezés kiegészíti a csillapítás és a visszatérési veszteség mérését, és nem helyettesíti azt. Tovább megy: az a csatlakozó, amelyet megtisztítottak a laza törmeléktől, és még mindig nem sikerül szemrevételezéssel ellenőrizni, nem utasítják el automatikusan, ha megfelel a megadott optikai teljesítménynek (IEC). Az „elutasítás vizuális hiba esetén” feliratú RFQ záradék ezért ellentmond a jelenlegi szabványnak. Írja fel az elfogadási szabályt úgy, ahogy a szabvány írja, az ellenőrzéssel, valamint az optikai minősítéssel és az optikai teljesítménygel.

Adja meg a kiadás évét, mert a kritériumok elmozdultak

A harmadik kiadás megszüntette a C és D zónára vonatkozó ellenőrzési követelményeket, és átírta az A és B zóna kritériumainak egy részét. A dátum nélküli "megfelel az IEC 61300-3-35 szabványnak" ezért nem érvényesíthető, mivel a szállító és a vevő eltérő szabályrendszer szerint minősíthet, és mindkettő igazat mond (Fluke Networks).

Automatizálja az osztályozást, és kezelje a csomagolást a specifikáció részeként

A sikeres/nem teljesített emberi megítélés a technikustól, a környezeti fénytől és a kijelzőtől függően változik, így az elfogadási döntések nem-reprodukálhatók, míg az automatikus képelemzés olyan eredményt ad, amelyet kötegelt rekordhoz lehet csatolni. A csomagolás fontosabb, mint amilyennek látszik: a nem-hermetikus csomagolás nem jelent hosszú távú-garanciát a tisztaságra, ezért a bontatlan csomagolást nem szabad tisztának tekinteni. A porvédő sapkák és a csomagolási mód az optikai pigtail adatlaphoz tartozik, és a párosítás előtti helyszíni ellenőrzés kötelező marad, függetlenül attól, hogy a gyári adatok mennyire jól néznek ki.

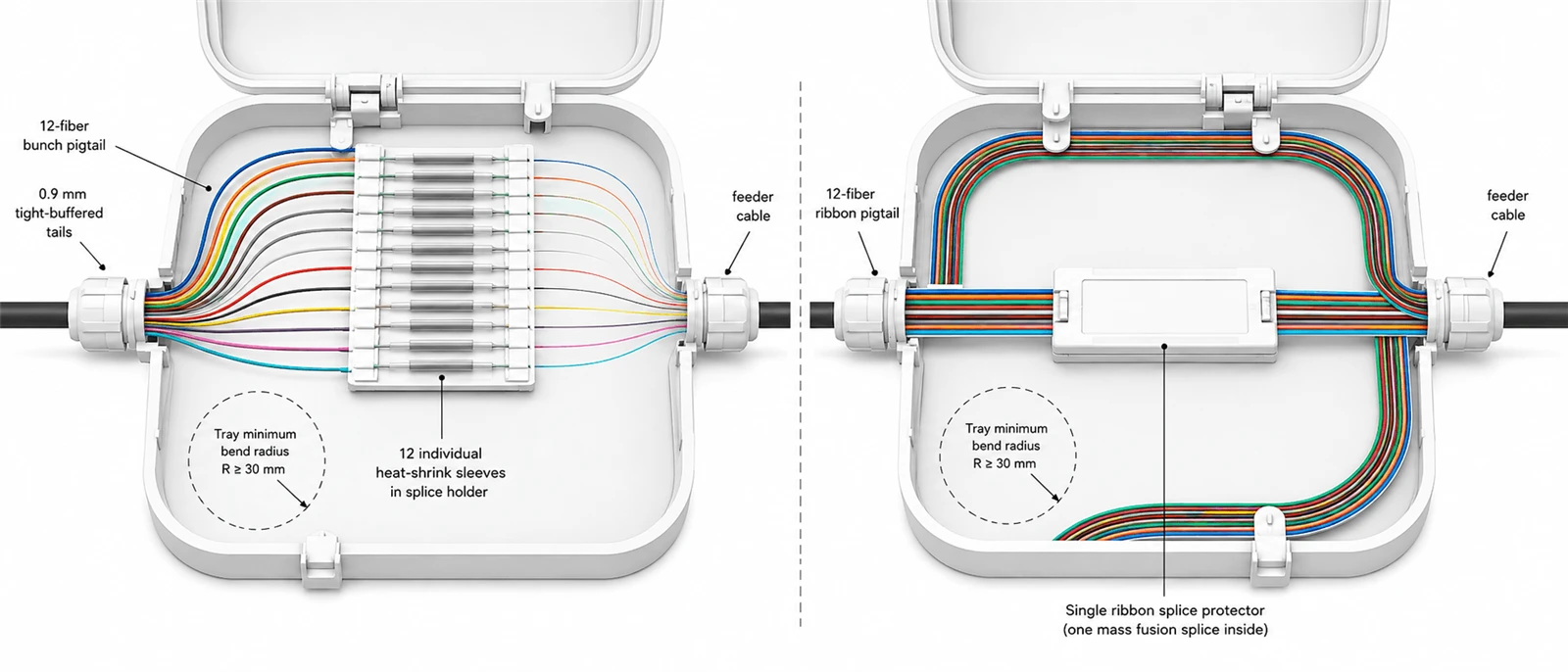

A szerkezetet a burkolat választja meg. A 0,9 mm-es feszes-pufferes konstrukció az alapértelmezés a toldási-tálcás munkákhoz, mert a szűk tálcákban halad és tekercselődik, míg a 2,0 mm-es és 3,0 mm-es köpenyes szerkezetek ütés- és húzóvédelmet adnak, ahol a farok többszörösen kezelhető, vagy elhagyja a burkolatot. A nehezebb kabátokat lényegesen nehezebb feltekerni egy kis minimális sugár köré épített tálcán belül, ami gyakorlati határa annak, hogy mennyivel feljebb mehet ezen a skálán. A két illesztési módszer között van egy igazi döntés: egy 12 szálból álló köteg optikai pigtail egyenként köt össze, amely a vegyes vagy fázisos végződésekhez illeszkedik, míg a szalag tömeges fúzióval végződik, ami látványosan gyorsabb méretben, de a bejövő oldalon szalagszálat és hozzáillő splice védőrendszert igényel. A szalag megrendelése az egyedi illesztéssel lezárt üzembe a munkamegtakarítást munkabüntetéssé alakítja.

A 12 szálból álló pigtail színkód követheti a TIA-598-at vagy az IEC-egyezményt a projekt specifikációjától függően. Nevezze el a szabványt a specifikációs sorban, ahelyett, hogy "standard színeket" írna, és ellenőrizze a keretben már telepített szekvenciával, mert a két konvenció szerint feltöltött keret minden jövőbeni hibanyomot lelassít. Ez az ellenőrzés inkább az ODF elfogadására és a szálkezelésre vonatkozik, mint az első hiba esetén.

A hosszúság az a mező, amelyet leggyakrabban szokásból töltenek ki, és inkább aritmetikai, mint preferenciális. Végezze el az útválasztási útvonalat az illesztési ponttól a végpontig, adja hozzá a tálca által a meghatározott minimális hajlítási sugárhoz szükséges lazaságot, adjon hozzá egy szervizelési ráhagyást, majd kerekítse fel a következő szabványos lépésre. Egy kidolgozott illusztráció: egy 1,2 m-es nyomvonal, két tekercs egy tálcában, amelynek megadott minimális sugara 30 mm (körülbelül 0,19 m szál fordulatonként, tehát 0,38 m), plusz 0,1 m a végén, 1,68 m-t ad, ami 2,0 m-es megrendeléssé válik. Ez alatti sorrendben a szál túllépi a hajlítási határt, ami csillapítást eredményez, amely csak a tálca bezárása után jelenik meg. Rendeljen jóval felette, és a felesleg torlódik a kazettában, akadályozva a későbbi munkát. Ugyanez az aritmetika dönti el, hogy magának a burkolatnak van-e kapacitása, amely pontonpatch panel és burkolat kiválasztásamegszűnik az optikai pigtail specifikációtól eltérő döntés.

A kabát kiválasztását mindenekelőtt a tűzkód vezérli. A PVC egy általánosan kínált általános-felhasználású anyag, az LSZH száloptikai pigtail ott van előírva, ahol a füst toxicitása és átlátszatlansága zárt, lakott terekben szabályozott, és az OFNR és OFNP megjelölések érvényesek ott, ahol a felszálló és a légterelő listát kényszerítik. Ezek inkább megfelelési döntések, mint teljesítményre vonatkozó döntések. Írja be a listát a helyi épület, elektromos és tűzvédelmi szabályzat követelményei helyett anyagnév helyett, mert a követelmény joghatóságonként és projektspecifikációnként eltérő.

A szabványos beltéri száloptikás pigtail nem közvetlen kültéri expozícióra készült, és inkább rendelés előtt mondjuk, mint utána. Hiányzik belőle az UV--stabil, időjárás--ellenálló burkolat és a megerősítés, amely ahhoz szükséges, hogy túlélje a hőmérsékleti ciklusokat, a nedvesség behatolását és a mechanikai igénybevételt. A „kültéri” szintén nem egy feltétel, és a páncélzat és a vízálló nem felcserélhető válaszok. Az UV-sugárzás befolyásolja a köpeny kémiáját, az állóvíz vagy a kondenzvíz tömítést és a behatolás elleni védelmet, a rágcsálók és a mechanikai behatások kockázata pedig a páncélozást, a hőmérséklet-tartomány pedig mind az anyagválasztást, mind az összeállítás tesztelt minősítését befolyásolja. Adja meg azokat a feltételeket, amelyeket az összeállítás látni fog, és hagyja, hogy a konstrukció következzen.

A mechanikai határértékek ugyanabba a sorba tartoznak, mint a szerelvény saját számai. A külső -telepi törzskábelre megadott húzófeszültségi értékek nem adódnak át egy rövid csatlakozós szerelvényre, amelynek korlátozó paraméterei a farokkábel szakítószilárdsága és a csatlakozó végének tartóereje. Mindkettőt kérje meg az adott konstrukció adatlapjáról, amelyet rendel, és kérje meg az SKU-hoz, nem pedig a termékcsaládhoz.

A Telcordia GR-326-CORE a legtöbbet idézett és legtöbbször helytelenül alkalmazott hitelesítő adat ebben a termékkategóriában. Általános követelményeket határoz meg az egymódusú optikai szálak összekapcsolására használt csatlakozókra és az azokból készült jumper-szerelvényekre (Telcordia). A terepen szerelhető csatlakozókra külön a GR-1081, a csatlakozótisztító termékekre pedig a GR-2923 alá tartozik.

A mellette leggyakrabban idézett dokumentumot rosszul idézik.A GR-1435-CORE a "Többszálas optikai csatlakozók általános követelményei", ami többszálas, nem pedig többmódusú.Több-szálas csatlakozókra vonatkozik, például MPO-stílusú szerelvényekre, és tárgya továbbra is egy-módus. A beszállítói irodalom nagy része a GR-326 többmódusú megfelelőjeként írja át, és a vevők a hibát saját RFQ-jukba öröklik. Ha egy beszállító GR-326 dokumentációt kínál a többmódusú száloptikai pigtail támogatásához, akkor a helyes válasz az, hogy nem kér GR-1435-öt. Fel kell ismerni, hogy ebben a családban egyetlen Telcordia GR dokumentum sem vonatkozik a termékre, és helyette meg kell határozni az IEC teljesítményosztályok és a tételes tesztadatok elfogadását.

A képesítést igazoló és a kézbesítési igazolás nem ugyanaz a dokumentum

A GR-326 minősítési jelentés olyan csatlakozótervezést ír le, amely túlélte a tesztelési rendszert; semmit nem mond a következő hónapban érkező tekercsről. Az ISO 9001 tanúsítja, hogy a gyártási folyamat dokumentált és ellenőrzött, nem pedig azt, hogy bármely tétel megfelelt az optikai specifikációnak, a CE és az RoHS pedig piaci hozzáférési és anyagnyilatkozatok. A szállítmányt egy, a tételhez kötött vizsgálati jegyzőkönyv írja le, amely tartalmazza a mérési módszert, a hullámhosszt, a minta alapját és a tétel azonosítóját. Kérjen harmadik féltől származó minősítést, amikor jóváhagyja a csatlakozótervet egy hálózati szabványba. Kérjen tételnyilvántartást, amikor száloptikás pigtail rendelést fogad el. A kettőt összekeveri, hogy a vásárlók lenyűgöző tanúsítvánnyal és ellenőrizhetetlen orsóval jutnak el.

Ugyanaz a kilenc mező lényegesen eltérő optikai és mechanikai követelményeket támaszt attól függően, hogy a termék hol landol. Az alábbi mindkét oszlop egy szemléltető kiindulási specifikáció, amely az említett feltevésekből származik, nem pedig egyetemes követelmény.

A feltevések, és hogyan állítják elő az osztályzatot.A GPON oszlop 28 dB B+ osztályú PON költségvetést, nagyjából 17,5 dB-t fogyasztó 1:32-es elosztót, körülbelül 5 dB szál- és illesztési veszteséget, valamint két összekapcsolt csatlakozópárt feltételez. Ez több dB-t kiosztatlanul hagy, így a C fokozat elegendő, és a B fokozat megadásával a kapcsolatnak nincs szüksége árrésre. Az adatközpont oszlopa közel 2,6 dB-es csatorna-költségvetést feltételez a tervezett sebesség és elérési érték mellett, nagyjából 1,0 dB szál- és illesztési veszteséget, 0,6 dB-t tervezési tartalékként, és négy párosított pár osztozik a fennmaradó 1,0 dB-en. Ez páronként 0,25 dB-t tesz lehetővé átlagként, amit a C fokozat teljes mértékben felemészt anélkül, hogy légtérbe kerülne, míg a B fokozat 0,12 dB-es átlaga teret enged az öregedésnek és az újrapárosításnak. Módosítsa a felosztási arányt, a párok számát vagy a lefoglalt árrést, és ezzel együtt változik az osztályzatajánlás. Az osztályzat a költségvetés kimenete, nem pedig a pályázat attribútuma.

A mi oldalunkon a kilenc mező a gyártási lépésekre vonatkozik, amelyek rekordokat hagynak: bejövő szálak és érvéghüvely ellenőrzése, hasítás és tisztítás, csatlakozó összeszerelése hőmérséklet-szabályozott kikeményítéssel, külön polírozó programok UPC-hez és APC-hez, automatizált vég-felület-ellenőrzés, valamint optikai tesztelés a beillesztési veszteség, a visszatérési hossz, a végső szekvencia és a színezés és a végső címkézés előtt. Az, hogy melyik rekordot érdemes megkövetelni, a telepítéstől és a gyakorlati különbségektől függFTTH, ODF és adatközponti környezetekdöntse el, hogy -elemenkénti adatokra vagy köteges statisztikára van szüksége.

Írd le a kilenc sort! Adja meg a mérési módszert és a csillapítási fokozatot a 4. sorban a megtérülési veszteség követelményétől elkülönítve, adja meg a kiadás évét és az irányadó elfogadási szabályt az 5. sorban, tegye a polírozás típusát csatorna-széles állításként, nem pedig-elemenként, számítsa ki a hosszt a burkolatból, és kérjen húzó- és tartási adatokat az SKU-hoz, nem pedig a családhoz. Ez önmagában megszünteti a legtöbb szállítási vitát, amelyet ez a termékkategória generál.

A többihez inkább kérjen dokumentumokat, mint biztosítékokat. Rendelhető: adatlapok, -tételenkénti vagy-tételenkénti vizsgálati rekordok a megadott mérési módszerrel, behelyezési és visszaküldési veszteségjelentések, csomagolási listák és megfelelőségi tanúsítványok. Tudodkérjen egy mintát, amelyet a saját kilenc{0}}soros specifikációinak megfelelően teszteltek a kötegelt teszt rekordjával. Küldje el a kilenc mezőt, és mi ugyanabban a formátumban fogunk válaszolni, beleértve azokat a sorokat is, amelyeket visszatolnánk. A teljes specifikációs lehetőségek és testreszabási mezők a következő oldalon találhatókoptikai pigtail termékoldal.
