PLC-elosztó: mi ez, hogyan működik, és hogyan válasszuk ki a megfelelőt a hálózathoz

PLC-elosztó: mi ez, hogyan működik, és hogyan válasszuk ki a megfelelőt a hálózathoz

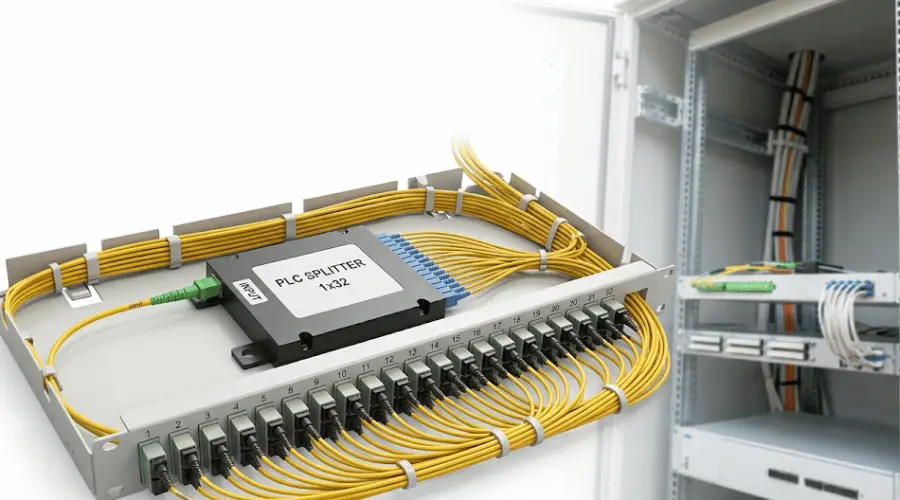

A PLC-elosztó (Planar Lightwave Circuit Splitter) egy passzív optikai komponens, amely egyetlen optikai jelet több kimeneti jelre oszt szét anélkül, hogy elektromos áramra lenne szükség. Ráépült üvegszálas hozzáférési hálózatokbanoptikai elosztóA PLC-elosztók a központi elosztó elemként szolgálnak -, amely lehetővé teszi, hogy a központi irodából egy-egy adagolószál elérje több tucat előfizetőt egy kompakt, megbízható eszközön keresztül.

Az FTTH bevezetését tervező mérnökök vagy a PON-projekt elosztási lehetőségeit összehasonlító vásárlók számára a kulcskérdések gyakran ugyanazok: melyik felosztási arány illik a hálózathoz, milyen csomagtípus működik a házhoz, és hogy a PLC vagy az FBT a jobb választás. Ez az útmutató részletesen foglalkozik ezekkel a kérdésekkel -, gyakorlati kiválasztási kritériumokkal, összehasonlítási adatokkal és a valós-száloptikai hozzáférési forgatókönyvekből származó telepítési szempontokkal.

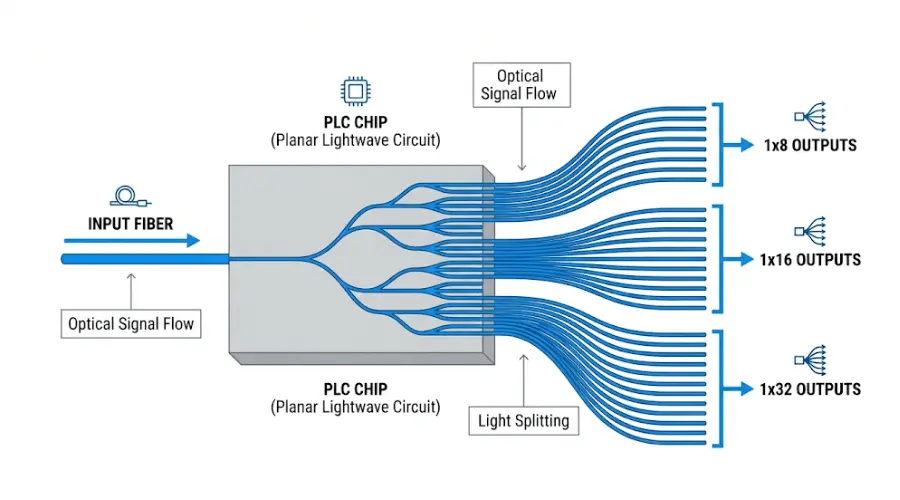

Mi az a PLC-elosztó és hogyan működik?

A PLC a Planar Lightwave Circuit rövidítése. A régebbi olvasztott-szálas megközelítésektől eltérően a PLC-osztót szilícium-dioxid-alapú optikai hullámvezető technológiával állítják elő lapos hordozóra -, amelyet néha a félvezető litográfiához hasonlítanak. A bejövő optikai jel a bemeneti porton keresztül jut be, egy precízen maratott hullámvezető szerkezeten halad keresztül, és több kimeneti útra oszlik. Az általános konfigurációk közé tartozik az 1x2, 1x4,1x8, 1x16, 1x32, és 1x64.

Mivel passzív eszközről van szó, a PLC-elosztóhoz nincs szükség külső áramforrásra. A jelelosztás teljes egészében az optikai hullámvezetőn keresztül történik -, ami az egyik oka annak, hogy a PLC-elosztókat előnyben részesítik a hozzáférési hálózatokban, ahol a hosszú távú megbízhatóság és a minimális karbantartás szükséges. A hullámvezető kialakítás azt is lehetővé teszi, hogy a PLC elosztók széles hullámhossz-tartományban működjenek, jellemzően 1260 nm és 1650 nm között, ami azt jelenti, hogy egyetlen elosztó képes egyidejűleg kezelni az upstream, a downstream és a video overlay hullámhosszokat egy GPON vagy XGS{6}}PON rendszerben.

Miért fontos az egységes kimenet a gyakorlatban?

Egy több-felhasználós üvegszálas hálózatban minden előfizető optikai hálózati termináljának (ONT) elég erős jelet kell fogadnia a megbízható szolgáltatás fenntartásához. Ha az elosztó kimenetei jelentősen eltérnek, egyes felhasználók teljesítménycsökkenést tapasztalhatnak, míg mások túlzott haszonkulcsot - bonyolítanak, ami megnehezíti a link költségvetésének tervezését és a jövőbeni hibaelhárítást. A PLC-elosztókat úgy tervezték, hogy a kimeneti egyenletességet szűk tartományon belül tartsák (jellemzően kevesebb, mint 1,5 dB eltérés a portok között egy 1x32-es egységnél), ami leegyszerűsíti az energiaköltségvetést az összes csatlakoztatott végponton.

Miért a PLC elosztók a standard választás a PON és FTTx hálózatokban?

A passzív optikai hálózatok elosztókra támaszkodnak, hogy egyetlen OLT (Optical Line Terminal) portot osztanak meg több előfizető között. AITU-T G.984 GPON szabvány, a központi iroda és az előfizetői oldal közötti optikai elosztó hálózat (ODN) teljes egészében passzív elemekből - szálakból, elosztókból és csatlakozókból áll. A PLC-elosztók a legszélesebb körben alkalmazott elosztótípusok ebben az architektúrában, mivel támogatják a GPON, EPON és XGS{4}}PON rendszerek által megkövetelt felosztási arányokat (az általános gyakorlatban 1x64-ig) és hullámhossz-tartományokat.

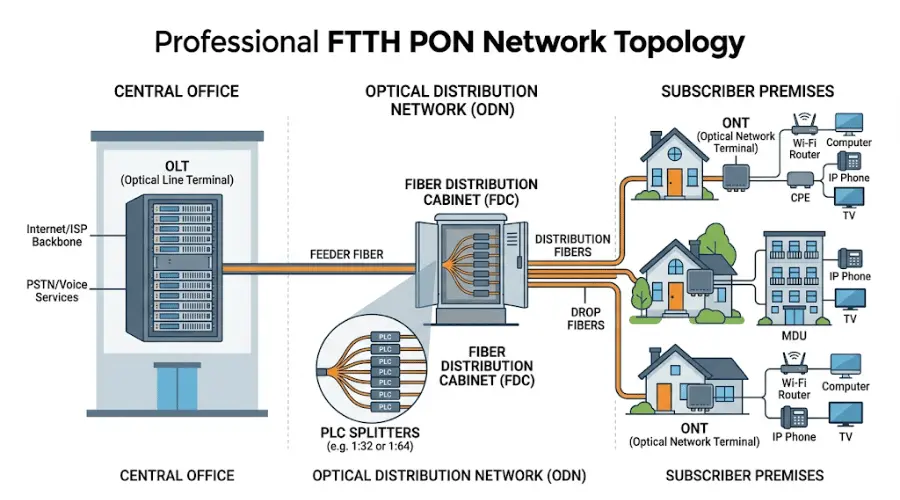

Egy tipikus FTTH-kiépítésben a PLC-elosztót a hálózati topológiától és az előfizetői sűrűségtől függően egy központi irodai rackbe, egy kültéri üvegszálas elosztószekrénybe vagy egy épület-szintű száloptikai elosztódobozba - helyezik el. A cél nem csak a jel felosztása, hanem az, hogy ezt olyan helyen végezzük, ahol egyensúlyban van az üvegszál-útválasztás hatékonysága, a burkolati hely és a jövőbeni karbantartás egyszerűsége. A lakossági hozzáférési hálózatokat építő szolgáltatók számára az 1x32-es PLC-elosztó az elosztási rétegben általános alapvonal -, bár a tényleges arány az előfizetők számától, a távolságtól és a kapcsolati költségvetés korlátaitól függ.

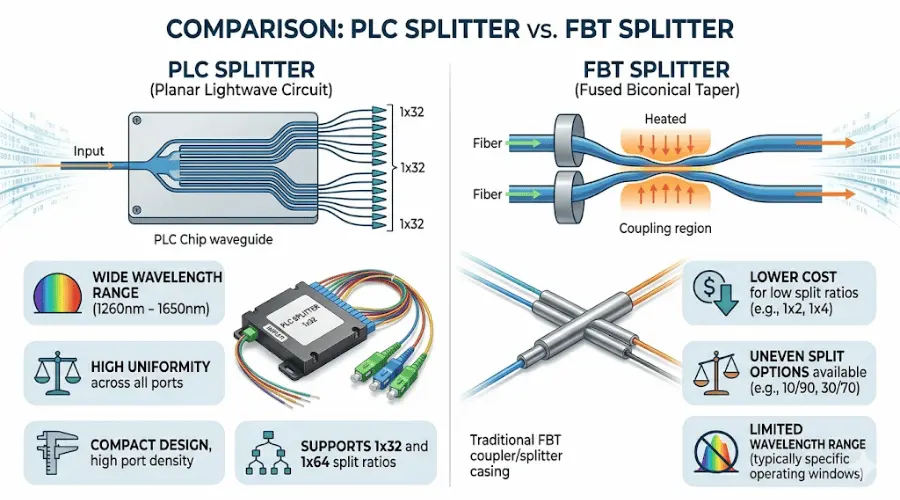

PLC Splitter vs. FBT Splitter: Gyakorlati összehasonlítás

A választás a PLC és aFBT (Fused Biconical Taper) osztókaz egyik leggyakoribb kérdés az üvegszálas hálózatok beszerzésében. Mindkettő passzív optikai elosztó, de különböznek a gyártási módszerben, a teljesítmény jellemzőiben és az ideális felhasználási esetekben. Az alábbi táblázat összefoglalja a főbb különbségeketiparági-szabványos specifikációk.

Mikor válasszuk a PLC-t FBT helyett?

Strukturált FTTH és PON telepítésekhez, ahol a felosztási arány 1x8 vagy nagyobb, általában a PLC-elosztók a praktikusabb választás. Jobb kimeneti egyenletességet, szélesebb hullámhossz-kompatibilitást és kiszámíthatóbb hosszú távú -teljesítményt - kínálnak, különösen hőmérséklet-ingadozásos környezetben. pontjában meghatározott vizsgálati kritériumok szerintTelcordia GR-1209-CORE, a PLC elosztóknak stabil behelyezési veszteséget kell mutatniuk mechanikai és környezeti igénybevétel esetén, ami támogatja a beltéri és kültéri házakban való alkalmazásukat.

Amikor az FBT-nek még van értelme

Az FBT-elosztók továbbra is ésszerű megoldást jelentenek az egyszerű, alacsony{0}}arányú alkalmazásokhoz -, például egy 1x2-es vagy 1x4-es felosztáshoz egy rövid-elérésű figyelési érintéssel vagy költségérzékeny-pont-linkhez. Támogatják az egyenetlen felosztási arányokat is (például 20/80 vagy 10/90), amit a PLC elosztók általában nem kínálnak. A vásárlóknak azonban óvatosnak kell lenniük az 1x4-nél nagyobb FBT-elosztók használatánál a termelési hálózatokban, mivel az egységesség és a megbízhatóság romlik a nagyobb portszámok esetén.

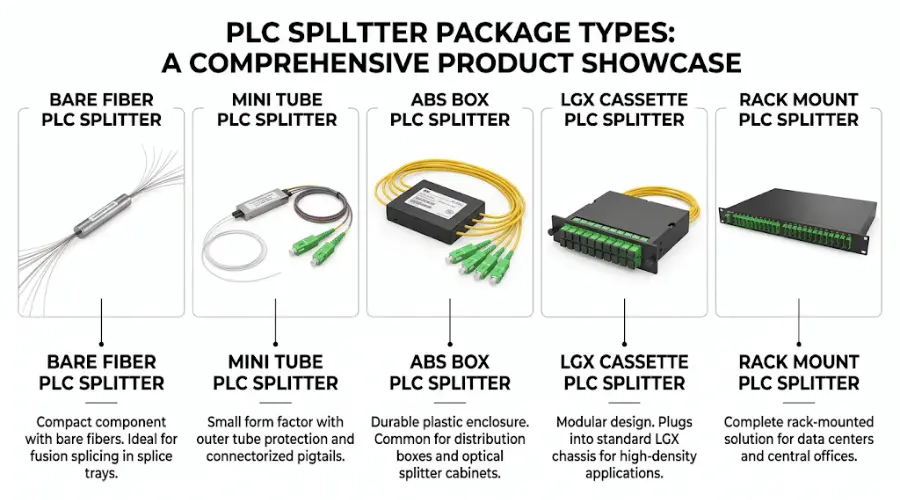

Általános PLC-elosztó típusok és csomagformátumok

A PLC-elosztó kiválasztása többet jelent, mint egy felosztási arányt. A csomagformátum határozza meg, hogy az elosztó hogyan integrálódik a fizikai hálózati infrastruktúrába -, beleértve a burkolatokat, az illesztési tálcákat és a terjesztési kereteket.

1xN és 2xN konfigurációk

Egy 1xN PLC elosztó egy bemenettel és N kimenettel rendelkezik. Ez a szabványos formátum a legtöbb üvegszál-elosztási forgatókönyvhöz. A 2xN-es PLC-elosztó két bemenettel rendelkezik, ami lehetővé teszi az útvonalredundanciát vagy a kettős -forrású architektúrákat -, amelyeket néha olyan szolgáltatói-szintű hálózatokban vagy projektekben határoznak meg, amelyek védelmi kapcsolást igényelnek az elosztó szintjén.

Bare Fiber és Mini Tube PLC osztók

Ezek kompakt, csomagolatlan formák, ahol az osztóforgácsot egy acélcső védi, mindkét oldalán csupasz rostszalaggal. Gyakran használják toldászárók, elosztódobozok vagy OEM-szerelvények belsejében, ahol szűk a hely, és az elosztót egy külső burkolat védi. Az előre-csatlakoztatott ejtőkábeleket és kis csatlakozódobozokat használó FTTH-konstrukciókban a csupasz szálelosztók segítenek minimálisra csökkenteni az általános helyigényt.

ABS Box PLC osztók

Az ABS dobozos csomagolás az elosztót egy kompakt műanyag házba zárja, mindkét végén kivezetett szálas copfokkal. Ez a formátum mérsékelt védelmet kínál, és széles körben használatos az általános-célú telepítésekben - az elosztószekrényektől a falra szerelt dobozokig-. Ez a leggyakoribb választás akkor is, ha a telepítés nem szabványos rack- vagy panelvázat követ.

LGX Cassette PLC osztók

Az LGX (Lightguide Cross-Connect) kazettákat úgy tervezték, hogy illeszkedjenek a szabványos 19- hüvelykes rack panelekhez és szálelosztó keretekhez. Ha a szálkezelést portonként kell megszervezni és egyértelműen fel kell címkézni, az LGX kazettaosztó strukturált, moduláris megközelítést biztosít. Ez gyakori választás központi irodai környezetben és több bérlős épület pincéjében, aholODF vagy patch panel rendszerekmár a helyükön vannak.

Rack{0}}PLC elosztók felszerelése

Az adatszobákban, központi irodákban vagy nagy-méretarányú PON-fejekben- történő nagy-sűrűségű telepítéshez az állványba-szerelhető PLC-elosztók közvetlenül egy 1U vagy 2U-s házba integrálhatók. Ez a formátum támogatja a szervezett kábelelvezetést, az elülső-panel hozzáférését a javításhoz, valamint az egyes elosztó portok egyszerűbb azonosítását a karbantartás során.

Csatlakoztatva vagy nem csatlakoztatva

A PLC-elosztók gyári{0}}száloptikai csatlakozókkal (például SC/APC, LC/UPC vagy FC/APC) vagy csupasz szálvégekkel állnak rendelkezésre a terepi illesztéshez. Az összekapcsolt modellek leegyszerűsítik a telepítést és csökkentik a -helyszíni munkaerőt -, különösen hasznosak nagy-léptékű telepítéseknél, ahol a sebesség számít. A nem csatlakozó elosztók nagyobb rugalmasságot kínálnak, ha a végződtetési szabvány a hálózat különböző részein eltérő.

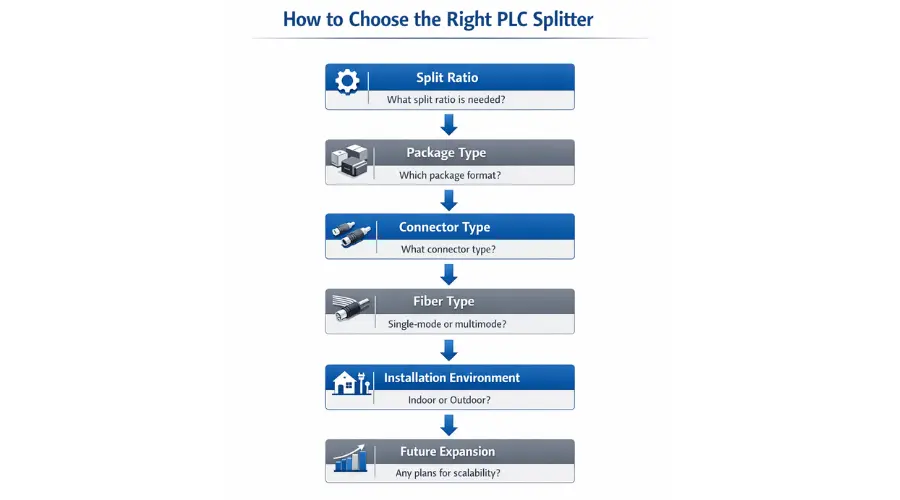

Hogyan válasszuk ki a megfelelő PLC-elosztót a telepítéshez

A PLC-elosztó kiválasztása valódi projekthez a hálózati architektúrával - kezdődik, nem a termékkatalógussal. A felosztási aránynak, a csomag típusának, a csatlakozási formátumnak és a telepítési környezetnek meg kell felelnie a telepítési tervnek. Az alábbiakban egy strukturált megközelítés található, amely lefedi a legkritikusabb döntési pontokat.

1. lépés: Határozza meg a felosztási arányt a hálózattervezés alapján

A felosztási arány határozza meg, hogy az elosztó hány kimeneti portot biztosít -, és közvetlenül befolyásolja az egyes végpontokon elérhető optikai teljesítményt. A felosztási szám minden megkétszerezése körülbelül 3 dB veszteséget jelent portonként. Az alábbi táblázat gyors hivatkozást ad a felosztási arányoknak az általános telepítési forgatókönyvekhez való igazításához.

Megjegyzés: A fenti beillesztési veszteség értékek a PLC-osztók tipikus maximális specifikációi. A linkköltségvetések kiszámításakor mindig a gyártó adatlapján szereplő maximális értékeket használja. A csatlakozók vesztesége (jellemzően 0,3 dB páronként) hozzáadódik a teljes értékhez.

Ne válassza ki a legmagasabb megosztási arányt csak azért, mert a projekt növekedhet. Az 1x64-es felosztás lényegesen több link-költségvetést fogyaszt, mint az 1x32-es, ami korlátozza az elérési távolságot, és kevesebb mozgásteret hagy a csatlakozók elöregedése és a szálhajlítások számára. A gyakorlatban sok szolgáltató az 1x32-t használja alapértelmezettként a GPON FTTH-hoz, és az 1x64-et lefoglalja a rövid-elérésű, nagy{11}}sűrűségű területek számára, ahol az OLT---előfizetői távolság 10 km-nél kisebb.

2. lépés: Válassza ki a csomag típusát a telepítési környezet alapján

A csomagformátumnak meg kell egyeznie azzal a fizikai infrastruktúrával, amelybe az elosztót telepíteni fogják. A nem megfelelő csomagolás a telepítési késések gyakori forrása - a tálcához, burkolathoz vagy kerethez nem illeszkedő elosztó helyszíni utómunkálatokat jelent.

3. lépés: Erősítse meg a csatlakozókra és a szálra vonatkozó követelményeket

Megrendelés előtt ellenőrizze az alábbi adatokat a hálózat kialakításával és a meglévő infrastruktúrával:

• Csatlakozó típusa - SC/APCa leggyakoribb választás az FTTH PON hálózatokhoz; Az LC/UPC-t gyakran használják adatközpontokban vagy nagy{0}}sűrűségű paneles környezetben. Illessze a csatlakozót a burkolatba már telepített száloptikai adapterekhez.
• Lengyel típusú- Az APC (szögletes fizikai érintkezés) a PON alapfelszereltsége, mert nagyobb visszatérési veszteséget biztosít, ami kritikus fontosságú az analóg videó átfedés és az érzékeny átvitel esetén. A UPC-t egyes vállalati vagy tesztbeállításokban használják. Az APC és UPC csatlakozók ugyanazon a kapcsolaton való keverése nagy veszteséget és potenciális berendezéskárosodást okozhat. A részletes összehasonlításhoz lásd a címen található útmutatótPC vs. UPC vs APC polírozási típusok.
• Száltípus- A legtöbb PLC-elosztó G.657.A1 vagy G.657.A2 egymódusú{5}}szálat használ, amely jobb hajlítási teljesítményt kínál a szabványos G.652D-hez képest. Győződjön meg arról, hogy ez megegyezik a hálózat többi részén használt száltípussal.
• Kábel hossza- Csatlakozós elosztó rendelése esetén adja meg a burkolaton belüli elvezetéshez szükséges pigtail hosszát. A túl sok kábel kezelési problémákat okoz; a túl kevés kábel megakadályozza a megfelelő foltozást.

4. lépés: Tervezze meg a bővítést és a karbantartást

Az elosztó egy hosszú élettartamú infrastruktúra-elem. A strukturált FTTH-telepítéseknél a vásárlók gyakran nem csak az azonnali előfizetők számát értékelik, hanem a jövőbeni növekedési potenciált, a további modulokkal való kompatibilitást és a hibaleválasztás során a portok egyszerű azonosítását is. A moduláris csomagformátum (például LGX kazetták) választása és a szabad kapacitás meghagyása az elosztókeretben leegyszerűsíti a jövőbeni elosztó-kiegészítéseket a meglévő kapcsolatok megszakítása nélkül.

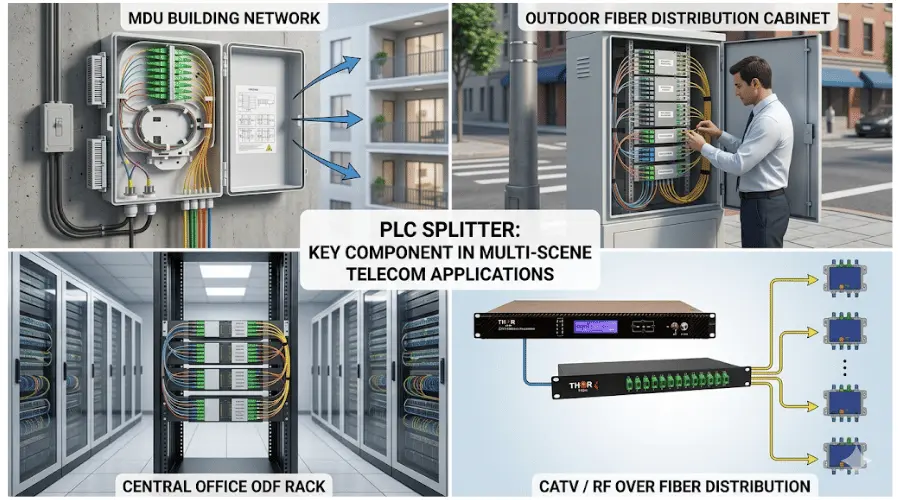

PLC-elosztó alkalmazások az FTTH-n túl

Míg az FTTH és a PON jelentik a PLC-elosztók legnagyobb piacát, a technológiát számos más szálelosztási forgatókönyvben használják.

GPON, EPON és XGS{0}}PON hozzáférési hálózatok

A PLC elosztók az ODN alapvető elemei minden főbb PON szabványban. GPON rendszerben, amely kompatibilisITU-T G.984.3, az elosztó az OLT és legfeljebb 64 ONU között helyezkedik el, elosztva a downstream broadcast forgalmat és kombinálva az upstream sorozatokat. Ugyanez a fizikai elosztó infrastruktúra támogatja az EPON (IEEE 802.3ah) és a következő -generációs XGS-PON (ITU-T G.9807.1) telepítéseket -, ami fontos szempont a meglévő ODN üvegszálas üzemek technológiai frissítését tervező üzemeltetők számára.

CATV és RF-over-szálas elosztás

A PLC elosztókat a CATV overlay rendszerekben is használják, ahol az 1550 nm-es videojelet GPON adathullámhosszokkal kombinálják, és ugyanazon a szálon osztják el. Az osztó szélessávú működési tartománya (1550 nm mellett 1310 nm és 1490 nm) lehetővé teszi mindhárom hullámhossz kezelésére anélkül, hogy külön felosztási fokozatokra lenne szükség.

Több-lakásos egység (MDU) és Campus Networks

Az MDU-kábelezési projektekben a PLC-elosztókat gyakran az épületek pincéiben vagy{0}}szintű elosztópontokban helyezik el, hogy több lakást szolgáljanak ki egyetlen betápláló szálról. Ajól-megtervezett MDU kábelezési tervfigyelembe veszi az elosztók elhelyezését, a ház méretét és az elosztónként kiszolgált szintek számát, hogy minimalizálja az optikai szálak számát és egyszerűsítse az előfizetők aktiválását.

Fiber Monitoring and Test Access

Alacsony-arányú PLC-elosztókat (1x2 1/99 vagy 5/95 arányban, ha elérhető, vagy szabványos 1x2 egyenlő felosztáshoz) időnként felügyeleti leágazásként használnak olyan hálózati szegmensekben, amelyek folyamatos optikai teljesítményfigyelést igényelnek az élő forgalom megzavarása nélkül.

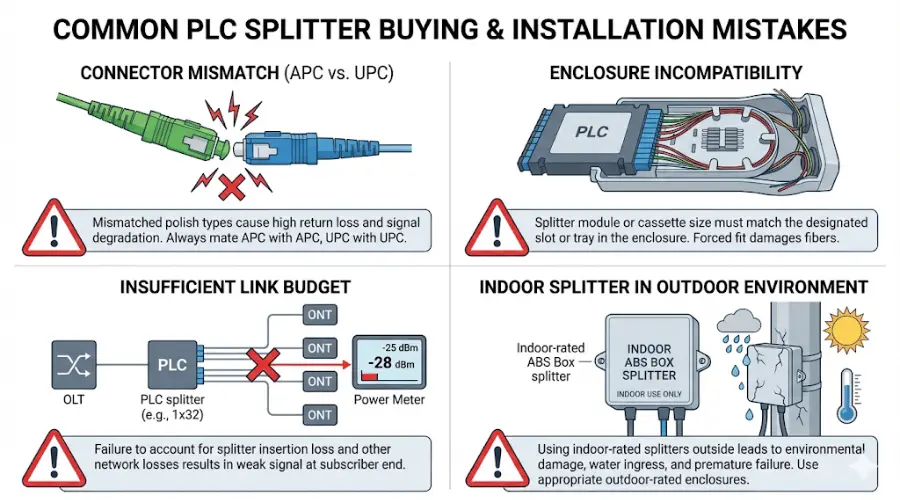

Gyakori hibák, amelyeket el kell kerülni PLC-elosztók vásárlásakor

Még a tapasztalt beszerzési csapatok is olyan problémákkal találkoznak, amelyeket jobb előzetes specifikációval el lehetne kerülni. Íme az üvegszálas hozzáférési projektekben tapasztalt leggyakoribb problémák:

• Megosztási arány kiválasztása a link költségvetésének ellenőrzése nélkül.Egy 1x32-es elosztó nagyjából 17 dB veszteséget okoz egyedül az elosztón. Ha a teljes útveszteség (beleértve az optikai szál csillapítását, a csatlakozók elvesztését és az elosztó veszteségét) meghaladja az OLT/ONT tápellátási költségvetést, a távoli előfizetők a szolgáltatás romlását tapasztalják. A megosztási arány véglegesítése előtt mindig számítsa ki a teljes link-költségvetést.
• A burkolat kompatibilitás figyelmen kívül hagyása.Egy LGX kazetta, amely nem illeszkedik a meglévő patch panel tálcához, vagy egy ABS-doboz, amely túl nagy az elosztódobozhoz, szükségtelen utómunkálatokat eredményez. Rendelés előtt kérje le a szekrény méreteit és a tálca specifikációit.
• APC és UPC csatlakozók keverése.Ez az egyik leggyakoribb terepi hiba. Az SC/UPC adapterrel párosított SC/APC csatlakozó nagy behelyezési veszteséget és gyenge visszatérési veszteséget okoz -, és károsíthatja a szál végfelületét. Szabványosítsa a polírozás típusát a teljes ODN-kapcsolaton.
• Környezetvédelmi minősítések kültéri használatra nézve.Előfordulhat, hogy a beltéri használatra tervezett elosztó nem éli túl a hőmérsékleti ciklusokat, a páratartalmat vagy az UV-sugárzást kültéri szekrényben. Kültéri vagy félig{1}}kültéri telepítés esetén ellenőrizze az üzemi hőmérséklet-tartományt, és győződjön meg arról, hogy megfelel a környezetvédelmi vizsgálati szabványoknak, például a Telcordia GR-1209 és a GR-1221.
• Csak egységáron vásárol.Az alacsonyabb-költségelosztó nagyobb beillesztési veszteséggel vagy nagyobb kimeneti eltérésekkel hosszabb távon többe kerülhet a további hibaelhárítás, a csökkentett hatótáv és az idő előtti csere révén. Értékelje a teljes birtoklási költséget, ne csak a darabárat.

PLC-elosztó kiválasztásának ellenőrző listája

A beszerzési megrendelés véglegesítése előtt erősítse meg a következő elemeket a hálózat kialakítása és a helyszín feltételei alapján:

• A megosztási arány megfelel az előfizetők számának, a növekedési tervnek és a linkköltségvetés kiszámításának
• A csomag típusa illeszkedik a célszekrényhez vagy elosztókerethez
• A csatlakozó típusa és polírozása (APC/UPC) összhangban van a meglévő ODN-komponensekkel
• Az üvegszál típusa (G.657.A1, G.657.A2 vagy G.652D) megfelel a hálózati szabványnak
• A Pigtail kábel hossza a burkolat útvonalának útvonalához van megadva
• Az üzemi hőmérséklet-tartomány lefedi a telepítési környezetet (beltéri, kültéri vagy vegyes)
• A szállító tesztjelentéseket készít, amelyek egységenként mutatják be a behelyezési veszteséget, az egyenletességet és a visszatérési veszteséget
• Az elosztó megfelel a vonatkozó megbízhatósági szabványoknak (Telcordia GR-1209-CORE, GR-1221-CORE vagy ezzel egyenértékű)

Gyakran Ismételt Kérdések

Mi a különbség a PLC elosztó és az optikai elosztó között?

Anoptikai elosztóaz optikai jeleket osztó passzív eszközök széles kategóriája. A PLC és az FBT a két fő típus. A PLC-elosztók hullámvezető technológiát használnak a folyamatos teljesítmény érdekében széles hullámhossz-tartományban, míg az FBT-elosztók olvasztott szálakat használnak, és jobban megfelelnek az alacsony-arányú, egyetlen hullámhosszú{3}}alkalmazásokhoz.

Milyen felosztási arányt válasszak PLC elosztóhoz FTTH projektben?

A legtöbb GPON{0}}alapú FTTH-telepítésben az 1x32-es felosztási arány a standard kiindulási pont. Kisebb klaszterek vagy vidéki bővítmények esetén 1x8 vagy 1x16 elegendő lehet. A nagy-sűrűségű városi területeken, ahol az OLT-és az{11}}előfizetők távolsága rövid, az 1x64 - számításba jöhet, de csak akkor, ha a link költségvetése ezt támogatja. A döntést mindig egy energiaköltségvetési számítással kell érvényesíteni, amely figyelembe veszi a szálhosszt, a csatlakozók számát és az elosztó veszteséget.

Támogathatják a PLC-elosztók az XGS{0}}PON és a 10G-PON frissítéseket?

Igen. Mivel a PLC-elosztók széles hullámhossz-tartományban (1260–1650 nm) működnek, ugyanaz a fizikai elosztó, amelyet a GPON-hoz alkalmaznak, csere nélkül támogatja az XGS-PON-t (amely különböző lefelé/felfelé irányuló hullámhosszokat használ). Ez a PLC technológia kulcsfontosságú előnye a technológiai migrációt tervező üzemeltetők számára a meglévő üvegszálas üzemeken.

Milyen csatlakozótípusok a leggyakoribbak a PON-hálózatok PLC-elosztóinál?

Az SC/APC a domináns csatlakozótípus az FTTH és PON alkalmazásokhoz. A ferde fényezés nagyobb visszatérési veszteséget biztosít, ami fontos az analóg videó overlay jeleket hordozó rendszerek számára. Vállalati vagy adatközponti környezetben az LC/UPC elterjedtebb a kisebb formátum és a nagyobb portsűrűség miatt. A teljes áttekintésért lásd aszáloptikai csatlakozó típusok útmutatója.

Hogyan számíthatom ki a teljes kapcsolatvesztést PLC-elosztó használatakor?

A teljes kapcsolatveszteség a szálcsillapítás (jellemzően 0,35 dB/km 1310 nm-en egymódusú optikai szál esetén), a csatlakozó veszteség (körülbelül 0,3 dB páronként), az illesztési veszteség (körülbelül 0,1 dB fúziós csatlakozásonkénti maximális beillesztési veszteség) és a szálcsillapítás összege. A teljes összegnek a PON-szabvány által meghatározott adó---vevő teljesítmény-költségkeretén belül kell lennie -, például a GPON Class B+ 28 dB maximális ODN veszteséget tesz lehetővé.

Használhatók a PLC elosztók kültéren?

Igen ám, de a csomagot és a burkolatot a kültéri környezetre kell besorolni. A legfontosabb szempontok közé tartozik az üzemi hőmérsékleti tartomány (–40 foktól +85 fokig a legtöbb ipari -minőségű PLC-elosztó esetében), a behatolás elleni védelem (IP65 vagy magasabb a burkolat esetében) és a kábelköpenyek UV-állósága. A kültéri szekrényekben elhelyezett elosztóknak meg kell felelniük a Telcordia GR-1209 és GR-1221 szabványban meghatározott környezeti és mechanikai vizsgálati követelményeknek. A kültéri üvegszálas infrastruktúrával kapcsolatos útmutatásért lásd abeltéri és kültéri üvegszálas kábel telepítési útmutató.

Mi a különbség az 1xN és a 2xN PLC elosztó között?

Egy 1xN elosztónak egy bemenete és N kimenete van. A 2xN-es elosztónak két bemenete van, ami útvonalredundanciát biztosít -, ha az egyik bemeneti szál meghibásodik, a második bemenet továbbra is táplálhatja a kimeneteket. 2Az xN konfigurációkat jellemzően szolgáltatói-szintű hálózatokban használják, ahol az optikai szál védelme az ODN szintjén van megadva.

Miben különbözik a PLC elosztó aszáloptikai csatoló?

A PLC-elosztót arra tervezték, hogy egy bemeneti jelet több kimenetre ossza fel (egy-többhöz{1}}elosztás). A száloptikai csatoló több bemenetről érkező jeleket egy kimenetbe kombinálhatja, vagy mindkét irányba feloszthatja. A gyakorlatban a kifejezéseket néha felcserélhetően használják az 1x2-es vagy 2x2-es eszközökre, de a magasabb felosztási arányú PON-elosztásra az iparágban szokásos kifejezés a "PLC-osztó".

Végső megfontolások

A PLC-elosztó a modern üvegszálas hozzáférési hálózatok alapeleme -, nem csak egy árucikk. A megosztási arány, a csomag típusa, a csatlakozó formátuma és a minőségi fokozat megfelelő megválasztása közvetlenül befolyásolja a hálózat teljesítményét, a telepítés hatékonyságát és a hosszú távú karbantartási költségeket. Az értékelést végző üzemeltetőknek és beszerzési csapatoknakPLC elosztó opciók, a hálózat tervezésétől kezdve és a fenti kiválasztási ellenőrzőlista végigdolgozásával jobb eredmények érhetők el, mint az ár vagy a rendelkezésre állás önmagában.

A szélesebb körű projektekhezFTTH passzív alkatrész beszerzés- beleértve a csatlakozókat, kötegeket, patch kábeleket és elosztódobozokat - az elosztó specifikációinak az ODN anyagjegyzékének többi részéhez való igazítása biztosítja a kompatibilitást, és csökkenti a helyszíni problémák kockázatát a telepítés és az üzembe helyezés során.
