Az optikai elosztókeret (ODF) és a száloptikai javítópanel egyaránt beépítik az adaptereket, rendszerezik a kábeleket, és 19 hüvelykes rackbe szerelhetők fel. Kívülről felcserélhetőnek tűnnek. Nem azok. Mindegyik a száloptikás kapcsolat teljesen más szakaszát kezeli, és ha rossz eszközt telepítünk a topológia rossz pontjára, általában azt jelenti, hogy később kivágjuk.
| Mi a különbség az ODF és a patch panel között? Fiber Patch Panel vs ODF: Főbb különbségek Míg a száloptikás panelek és az ODF-ek egyaránt szerves részét képezik az optikai hálózatoknak, van néhány lényeges különbség: Cél: A Fiber Patch panelek elsősorban száloptikai vonalak csatlakoztatására és kezelésére szolgálnak. Ezzel szemben az ODF-ek nem csak csatlakoztatják és kezelik, hanem védik is a magot, az optikai kábel kötegét és a vonal beállítását. Kivitel: A patch panelek általában egyszerűbbek, mint az ODF-ek, csak patch paneleket és száloptikai adaptereket tartalmaznak. Az ODF-ek viszont tartalmazhatnak patch paneleket, száloptikai adaptereket, és tartalmazhatnak más alkatrészeket is, például száloptikai adó-vevőket, száloptikai kapcsolókat, száloptikai csillapítókat stb. Használat: Az ODF-eket általában távolsági-kommunikációban és nagy-hálózatokban használják, míg a javítópaneleket gyakrabban használják helyi hálózatokban és adatközpontokban. Skála: Az ODF-ek általában több üvegszálas kapcsolatot képesek befogadni, így alkalmasabbak a nagy{0}}hálózati infrastruktúrákhoz. Összefoglalva, mind a száloptikai panelek, mind az ODF-ek az üvegszálas kapcsolatok szervezésére és kezelésére szolgálnak, de ezek kialakítása, felhasználása és alkalmazási forgatókönyvei eltérőek. Az eszközök közötti választás során vegye figyelembe a célt, a hálózati skálát és a konkrét hálózati követelményeket. |
Mi is pontosan az optikai elosztókeret (ODF)?

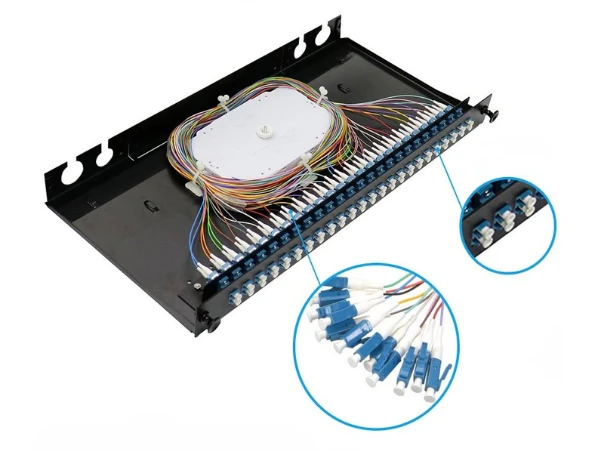

Az ODF az a hely, ahol a külső üzemi (OSP) száloptikai kábelek belépnek a létesítménybe, és megszervezik a belső elosztást. Amikor egy 288{3}}szálas páncélozott főkábel érkezik az utcáról, nem csatlakozik közvetlenül a kapcsolóhoz. Bejut az ODF-be, ahol a technikusok leválasztják a külső burkolatot, elválasztják az egyes szálszálakat, és mindegyiket egybeolvasztják.optikai pigtailamely csatlakoztatott végpontot (általában SC, LC vagy FC) biztosít a belső elosztókábelekhez való kereszt{0}}csatlakozáshoz. Számos FTTH-telepítésben az ODF PLC-elosztó modulokat is tartalmaz, amelyek egyetlen feeder szálat több előfizetői ágra osztanak, mielőtt azok elhagyják a keretet.
Az összes illesztési munkához védett környezetre van szükség. Az ODF burkolatok megvédik a finom fúziós kötéseket a portól, nedvességtől, vibrációtól és véletlen érintkezéstől, míg a kicsúsztatható-illesztőtálcák minden illesztési pontot hozzáférhetővé tesznek az OTDR-teszthez anélkül, hogy megzavarnák a szomszédos szálakat. Az integrált kábelkezelő vezetők minden egyes szálon érvényesítik a minimális hajlítási sugarat, ami többet számít, mint a legtöbb ember gondolná, amikor több száz szál osztozik egyetlen kereten. Egy padlón-álló ODF moduláris tálcakonfiguráción keresztül 576, 864 vagy több mint 1000 csatlakozást tud fogadni,-ezért ezeket a központi irodákban és az egyetem bejárati létesítményeiben találja meg, ahol több tucat fővezeték fut össze.
Mi az ODF és IDF?
Az ODF (Optical Distribution Frame) egy száloptikai kezelőeszköz, amelyet száloptikai kábelek lezárására, csatlakoztatására és védelmére használnak távközlési és adatközponti környezetben. Az IDF (Intermediate Distribution Frame) egy másodlagos hálózati elosztópont, amely kiterjeszti a kapcsolatot a főelosztó keretről (MDF) az épületen belüli egyes emeletekre vagy zónákra. Az ODF kezeli az optikai jeleket, míg az IDF elosztja a hálózati kapcsolatokat a végfelhasználók között.
Mire jó a Fiber Optic Patch Panel?
A száloptikai javítópanel egy rackbe{0}}szerelt ház, amely adapterek sorát (LC duplex, SC simplex, MTP/MPO) tartalmazza az elülső{1}}lapon. A lemez mögött előre-végzett fővezetékek vagy szálas elosztószálak csatlakoznak az egyes adapterek hátuljához. 3 méteres technikusszáloptikai patch kábelcsatlakozik az elülső oldalhoz, és befejezi az áramkört az aktív berendezéshez-egy kapcsolóhoz, szerverhez, médiakonverterhez.
Nincs fúziós toldó, nincsenek illesztőtálcák. Csatlakoztasson egy javítókábelt az új szerver online állapotba hozásához, majd húzza ki a leállításhoz. Az áthelyezések, hozzáadások és módosítások (MAC-k) másodpercek alatt megtörténnek. A modern, nagy-sűrűségű panelek 24 LC duplex portot (48 szál) csomagolnak egyetlen rack egységbe, az MTP kazettás kialakítások pedig egységenként 96 vagy 144 szálra teszik ezt. Azokban az adatközpontokban, ahol minden rack egység az ingatlanköltséget képviseli, ez a sűrűség határozza meg a legtöbb vásárlási döntést.
Főbb különbségek az ODF és a Patch Panel között
Az ODF az a hely, ahol a nyers külső üzemi kábelek véglegesen lezáródnak a fúziós splicing{0}}kötések révén, amelyek akár egy évtizedig érintetlenül maradnak. A javítópanel teljes mértékben csatlakozó-alapú: minden csatlakozást úgy terveztek, hogy kézzel hozzon létre és szakítson meg, ahányszor a hálózat megköveteli. A különbségek közöttrostos pigtailek és patch zsinóroktükrözi ugyanezt az állandó -vers{1}}rugalmas megosztottságot az összetevők szintjén.
A helyszín, az építkezés és a kapacitás mind ebből az egyetlen tényből következik. Az ODF-ek a kábelbejárati létesítményeknél, a fő elosztókereteknél és a nagy-acél burkolatokkal, integrált húzásmentesítővel és bőséges kivezetési hellyel épült-mellszoba{2}}melyek páncélozott kültéri törzseket kezelnek. A patch panelek a berendezés állványaiban, kapcsolók és útválasztók mellett helyezkednek el, öngyújtó-sínre-szerelve, mivel feladatuk a patch cord tiszta kezelése ellenőrzött beltéri környezetben. És bár egy ODF-telepítés több ezer szálszálat kezelhet több kereten keresztül, a javítópanel a port-per-rack-egységsűrűségére{10}}kevesebb összes szálra optimalizál, és elég szorosan van csomagolva ahhoz, hogy a függőleges hely pazarlása nélkül kiszolgálja a teljes berendezésszekrényt.
Ahol mindegyik elfér egy valós telepítésben

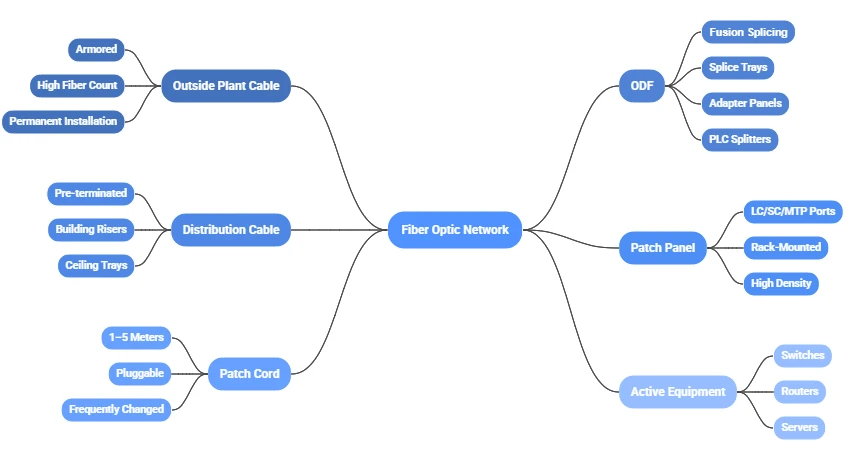

Egy tipikus FTTH- vagy FTTP-hálózatban a szolgáltatói{0}}minőségű ODF a központi irodában vagy a helyszíni szekrényben található. Az adagolókábeleket a gerincből fogadja, elosztó szálakra toldja, és gyakran házat is építPLC száloptikai osztókamelyek egy upstream szálat 16 vagy 32 előfizetői ágra osztanak. Innen az elosztókábelek az utcai-szintű terminálokhoz és az előfizetői helyiségekhez vezetnek.
Az adatközpontok fordítva működnek. Az egyetem gerinchálózatából származó fővonali szálak egy ODF-nél végződnek a fő optikai bejárati helyiségben, de a napi-a-napi művelet a sorok szintjén történik, ahol a nagy-sűrűségű javítópanelek biztosítják az adminisztrátorok számára az általuk csatlakoztatott és leválasztott portkapcsolatokat, ahogy a munkaterhelés megváltozik. A fiókiroda vagy az egyszeri-padló{6}}kiépítése tovább leegyszerűsíti a dolgokat: ha a szolgáltató előre-végződéses optikai szálat szállít, egy kompakt falra-szerelhető patch panel kezeli az egész webhelyet, mindenféle toldás nélkül.
A legtöbb jól{0}}megtervezett hálózat mindkettőt párhuzamosan használja. Az ODF kezeli a trönkkábel lezárását és a hosszú távú -kereszt-csatlakozásokat; a javítópanel rugalmas utolsó-kapcsolatot biztosít a berendezések portjaihoz. Ez a réteges megközelítés elszigeteli az érzékeny illesztési környezetet a mindennapi foltozástól, csökkentve a véletlen szálkárosodás kockázatát. Ez azt is jelenti, hogy amikor egy hálózatbővítés érkezik-egy új kapcsoló, egy új szerversor-az egyetlen hardver, amelyet módosítani kell, a javítópanel szintjén van, nem pedig az ODF-en belül.
Miért alakítja a csatlakozó minősége az egész rendszert?
A tervezési megbeszélések során az ODF és a patch panel kapja a legtöbb figyelmet, de a tényleges optikai munkát a csatlakozók végzik. Az adapterportok, a varratvégek, a patch zsinór illeszkedő felületei-mind behelyezési veszteséget okoznak, és ez a veszteség felhalmozódik. Egy 144 szálas ODF-ben, amely sűrű FTTH-felosztást szolgál ki, csatlakozónként 0,1 dB-es különbség gyorsan halmozódik fel több száz párban.
A jó és a rossz csatlakozó közötti teljesítménykülönbség nagy része az érvéghüvelyben van. A precíziós-polírozott cirkónium-kerámia a szálmagokat a szub-mikron tűréshatáron belül tartja; a rosszul kidolgozott végfelületek visszatérési veszteség-csúcsokat generálnak, amelyek rontják a nagy-sebességű jeleket-, különösen a 100G-és-a feletti koherens kapcsolatokon, ahol minden tized dB számít. Az ODF-en belül a csatlakozó minősége még fontosabb, mint a patch panelnél, mert az összeolvasztott és az adapterébe helyezett pigtailnek a kábelgyár élettartama alatt meg kell maradnia. Egy rosszszáloptikai csatlakozóa toldótálcába temetve nem cseréled ki kedd délután.
Az alaktényező a sűrűségben is szerepet játszik.LC csatlakozók 1,25 mm-es érvéghüvellyelnagyjából kétszer annyi portot biztosít rack egységenként, mint az SC 2,5 mm-es alaktényezője, ezért az LC uralja a modern adatközponti patch paneleket, és egyre gyakrabban jelenik meg az ODF adapter szekciókban. Az SC és az FC továbbra is megállja a helyét a régi távközlési üzemekben, ahol a visszamenőleges kompatibilitás felülmúlja a sűrűségnövekedést.
A megfelelő berendezés hozzáigazítása a hálózati skálához
A 12-szálas fiókirodai kapcsolatnak és az 1500{4}}szálas szolgáltató fejállomásnak szinte semmi közös nincs hardveres szempontból, és a túlzott specifikáció ugyanolyan megbízhatóan pazarolja a pénzt, mint az alulspecifikáció kimaradásokat okoz.
A könnyebb oldalon-kevesebb, mint 48 szál-egy fali-vagy 1U rack-patch panel önállóan kezeli a munkát. A GPON ONT-hez csatlakozó SOHO-irodának például csak egy 4- vagy 8-portos üvegszálas végpanelre van szüksége az épület belépési pontja közelében. A kábelek előre lezárva érkeznek, így nincs mit összeilleszteni, és nincs ok az ODF-szintű infrastruktúrába való beruházásra.
Ha a szálak száma átlépi a 48-–-288-as tartományt, egyetlen patch panel nem vágja le. Egy több-szintes vállalati kampusz vagy regionális internetszolgáltató-csomópont ebben a léptékben előnyös, ha a főbejáratnál egy dedikált ODF-et párosítanak a rack-be szerelhető patch panelekkel minden IDF szekrényben. Az ODF tiszta keresztcsatlakozási réteget biztosít a törzsillesztésekhez, míg a downstream panelek lehetővé teszik a helyi informatikusok számára, hogy átirányítsák a kapcsolatokat anélkül, hogy kinyitnának egy illesztőtálcát. A jobb kiválasztásaszáloptikai csatlakozó típusokminden szinten-APC-fényezés a hosszú távú-elosztó feedekhez, a UPC a rövid-elérési adatkapcsolatokhoz-megakadályozza a tükrözési problémák rétegek közötti lépcsőzetes előfordulását. Ez az a skála is, ahol a címkézés és a dokumentáció kezd kifizetődni; Az ODF illesztési pozícióit és az alsó patch panel portjait összekötő egyértelmű porttérkép nélkül egyetlen meghibásodott kapcsolat hibaelhárítása egy egész délutánt felemészt.
Néhány száz szálon túl az ODF állandó épületinfrastruktúrává válik. Az ilyen léptékű nagyméretű adatközpontoknak és távközlési központi irodáknak moduláris, padlón álló-rendszerekre van szükségük egymásra rakható toldótálcákkal, integrált útválasztó csatornákkal és elülső-adapterpanelekkel, amelyek lehetővé teszik a forró-folyosók karbantartását a szomszédos kapcsolatok megszakítása nélkül. Az ide telepített hardver várhatóan 15-20 évig bírja. Kiváló-minőségűegymódusú copfosa gyárilag tesztelt ODF-szintű adapterek pedig előre többe kerülnek, de kiküszöbölik az olcsó alkatrészek által idővel generált állandó hibaelhárítási hívásokat.
Kábelkezelés: A figyelmen kívül hagyott tényező, amely meghosszabbítja a hardver élettartamát
Az, hogy a szál hogyan kerül át az ODF-en vagy a javítópanelen, ugyanúgy befolyásolja a teljesítményt, mint maga a hardver. A hajlítási sugár megsértése, az összegabalyodott patch zsinórok és a szűkös tárolóhely olyan veszteséget okoz, amely OTDR-nyomokban jelenik meg, de ritkán hibáztatják a megfelelő okot.
Az egymódusú optikai szál (G.652 szabvány) minimális hajlítási sugara 15 mm körüli, és ennek megsértése makrohajlítási veszteséget okoz, amely csendben lemeríti a link költségvetését. Az ODF-en belül a legmagasabb-kockázati zónák a szálak kilépési pontjai, ahol a szálak az illesztőtálcákról az adapterpanelekre hurkolnak, és a laza tárolóterületek, ahol a felesleges szál tekercselődik. Az ívelt terelőcsatornák és a tüske{5}}stílusú orsótartók a jól-megtervezett ODF-ben minden szálat a minimális sugár felett tartanak-, még akkor is, ha a technikus kicsúsztatja a tálcát karbantartás céljából, és visszatolja.
A patch panelnél a probléma a belső hajlításokról a külső kábelkezelésre tolódik el. A 48{3}}portos LC-panel egy forgalmas adatközpontban több tucat vezetéket halmoz fel az elülső felületéről, és vízszintes és függőleges kábelkezelők nélkül ezek a vezetékek összegabalyodnak, húzódnak a csatlakozótesteken, és állandó oldalirányú erővel terhelik a hüvelyrugót. Ez a mechanikai nyomás felgyorsítja a végfelület kopását, és fokozatosan növeli a behelyezési veszteséget – ezt a problémát a tépőzáras kötözések, a megfelelő szervizhurkok és a következetes címkézés teljesen kivédhetik, ha a fegyelem az első naptól kezdve fennáll.
Az ODF elrendezése azt is befolyásolja, hogy milyen gyakran zavarják meg a csatlakozókat az áramlás irányában. Ha a fővonali szálak megfelelő lazasággal rendelkeznek, és az útválasztási útvonalak tisztaak, az OTDR-tesztek és a karbantartási kötések anélkül történnek, hogy bármelyik szálat meghúznák vagy meghúznák. Minden alkalommal, amikor egy csatlakozót igénybe veszik, kihúzzák, és újra-helyezik, a végfelülete szennyeződéseket és mikro-karcolásokat kap. Az alacsony-erős hozzáférést biztosító tervezés a kezdetektől fogva kevesebb karbantartást,-a kevesebb karbantartási érintés pedig hosszabb csatlakozó élettartamot jelent.
Mindent összerakva
Az ODF vagy a javítópanel nem vagy/vagy döntés a legtöbb hálózatnál-ez a kérdés, melyik eszköz hova megy. Az ODF lezárja a fővezetékeket, és hosszú távú -kereszt-kapcsolatot biztosít. A patch panel rugalmas foltréteget biztosít a technikusoknak a berendezés közelében. A topológia helyes beállítása az első lépés.
A második lépés minden körülötte van: az érvéghüvely minősége és a polírozás minősége az egyes rétegekhez igazítva, a ház méretezése a tényleges szálszám alapján a találgatások helyett, valamint a kábelelvezetés, amely megvédi a csatlakozókat a szükségtelen mechanikai igénybevételtől. Ezek egyike sem elbűvölő munka, de ez a különbség a 15 évig tisztán működő rostüzem és egy negyedévente szervizhívást generáló rostgyár között.
