A száloptikás kapocsdoboz (FTB) egy kompakt burkolat, amely lezárja, összeilleszti és elrendezi az optikai kábeleket a kábelfutás végpontján.A bejövő szálszálakat fúziós illesztéssel köti össze a pigtailekkel, majd azokat az adapterportokhoz irányítja, ahol a patch vezetékek csatlakoznak. A legtöbb vásárló nem küzd ezzel a meghatározással. Nehezen választják ki a megfelelő típust, portszámot, adapterformátumot és védelmi szintet az adott telepítési környezetükhöz -, és itt kezdődik a legtöbb elkerülhető telepítési probléma.
Ez az útmutató azokra a döntésekre összpontosít, amelyek valóban számítanak az üvegszálas csatlakozódobozok meghatározásakor és beszerelésekor, ahelyett, hogy megismételné a termék adatlapján található alapokat.

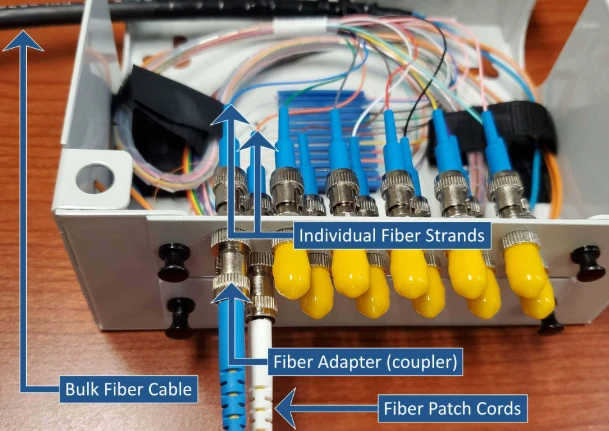

Mi van valójában egy szálas csatlakozódobozban?
Minden FTB, márkától és modelltől függetlenül, három funkcionális csoportot tartalmaz. A ház fizikai és környezetvédelmet biztosít. A toldótálca kezeli a kábelszálak közötti fúziós toldásokat ésszáloptikai pigtailek. Az adapterpanel pedig csatlakozóportokat kínál a külvilág felé.
A ház anyaga a telepítési környezettől függ. A beltéri egységek jellemzően ABS vagy PC+ABS keverékeket használnak: könnyű, égésgátló{2}}, olcsó. A kültéri egységekhez vagy UV-stabilizált polimer gumi-tömítéssel vagy hidegen-hengerelt acél elektrosztatikus permetezéssel. A különbség nem kozmetikai. A külső falra szerelt beltéri -besorolású ABS-doboz 18 hónapon belül krétásodni kezd és megreped a napfénynek kitett helyen, és ha a tömítés meghibásodik, a nedvesség eléri az illesztési tálcát. Ekkor a doboz nem véd semmit.

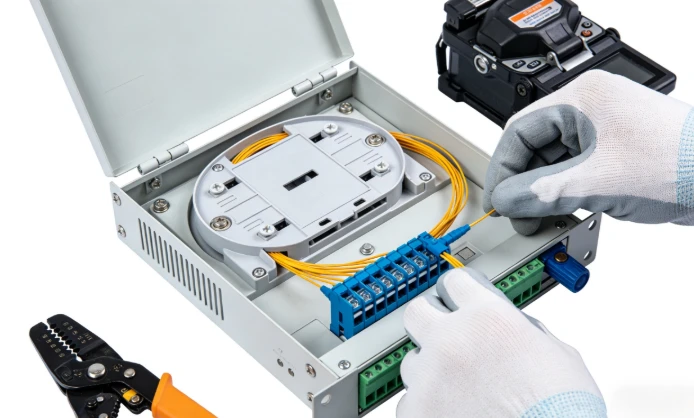

Az illesztési tálca az, ahol a tényleges optikai munka történik. A kábelszálakat lecsupaszítják, felhasítják, és az egyes toldótartókban lévő pigtail szálakra olvadják. A felesleges szál a tárolóhurkokba tekercselődik. Itt két szám számít: hány toldást tud a tálca tárolni, és hogy az útválasztó csatornák érvényesítik-e a minimális hajlítási sugarat. A szabványos G.652D egymódusú szálak legalább 30 mm-es hajlítási sugarat igényelnek. A hajlításra-érzéketlen G.657A2 szál mindössze 10 mm-t tolerál, ezért ez lett az alapértelmezett a szűk-terű FTB-konstrukciókban. Az a tálca, amely a szálakat szorosabb hajlításba kényszeríti, mint a száltípusok alátámasztása, makrohajlítási veszteséget - okoz, amely megjelenik az OTDR-nyomon, de szinte lehetetlen javítani újra-illesztés nélkül.
Az adapter panel tartjaszáloptikai adapterek- azok az aljzatok, amelyek fogadják a mellékelt berendezések patch zsinórját. Az SC/APC adapterek szabványosak az FTTH és PON hálózatok számára, mivel 8 fokos szögű polírozásuk –60 dB alá szorítja a visszirányú veszteséget, ami számít a felfelé irányuló átviteli minőség szempontjából. Az LC-adapterek dominálnak az adatközponti környezetekben, ahol a portsűrűség a prioritás. Az adaptertípusok egyetlen FTB-n belüli keverése műszakilag lehetséges hibrid adapterekkel, de ez zavart okoz a karbantartás során, és ezt kerülni kell, hacsak nincs egyértelmű műszaki ok. Ha nem biztos abban, hogy webhelye melyik csatlakozási ökoszisztémát igényli, akkor ez a lebontás anégy általános száloptikai csatlakozótípuslefedi a kompromisszumokat.
Az üvegszálas termináldobozok típusai - és amikor mindegyiknek van értelme
Az FTB besorolás nem bonyolult, de a környezetkímélő rossz választás az egyik leggyakoribb beszerzési hiba. Ez különbözteti meg a fő típusokat a gyakorlatban, nem csak elméletben.
Falra{0}}szerelt FTB-kaz FTTH és a kis{0}}irodai telepítések igáslovai. Falhoz rögzítve, vagy gyengeáramú A beszerelés percekig tart - két-négy csavar és egy kábel tömszelencé -, ezért ezeket a nagy-volumenű lakossági kihelyezéseknél specifikálják, ahol az egységnyi munkaerőköltségnek alacsonynak kell maradnia. A kompromisszum az illesztési tálca korlátozott helye: ha PLC-elosztót kell integrálnia, vagy több mint 24 magot kell kezelnie, a fali{13}}doboz gyorsan zsúfolt lesz.
Rack-be{0}}szerelt FTB-kaz adatközpontokban, központi irodákban és telekommunikációs menedékhelyeken található szabványos 19{5}} rack-ekbe. Kicsúsztathatók a splice hozzáférés érdekében, nagyobb portsűrűséget kínálnak (24, 48, akár 96 szál), és támogatják mind a kereszt-, mind az összekapcsolási architektúrákat. Az egységenkénti többletköltség indokolt olyan környezetben, ahol a kábelkezelési fegyelem és a jövőbeni méretezhetőség meghaladja a ház árát.

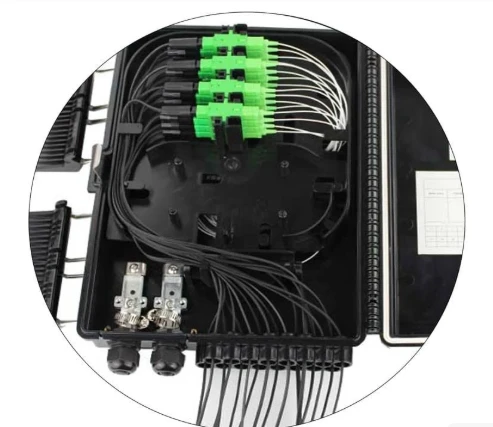

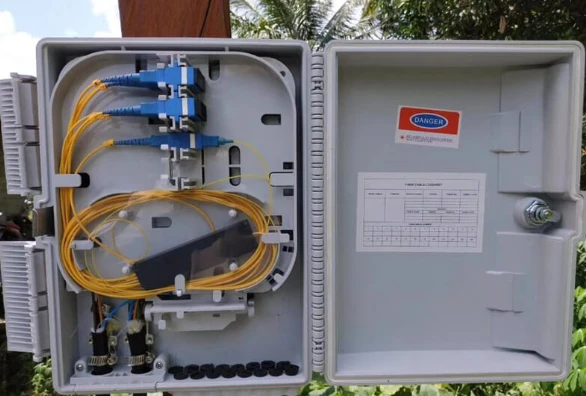

Kültéri FTB-krúdra szerelhető-vagy külső falra-szerelhető alkalmazásokhoz készültek. Zárt tömítések, UV--ellenálló héjak, korrózióálló-hardver és üzemi hőmérséklet-tűrés nagyjából −40 foktól +75 fokig. Az IP-besorolás itt az egyetlen legfontosabb specifikáció -, és az egyik leggyakrabban rosszul megítélt specifikáció. Az IP54-es besorolású doboz védett folyosón működik. A tengerparti autópálya melletti oszlopnak IP68-ra van szüksége. A címkék ("kültéri besorolású") megadása a tényleges helyszíni feltételek helyett az, hogy a dobozok hogyan hibásodnak meg a mezőben.
Asztali FTB-kkönnyű, hordozható egységek tesztkörnyezetekhez, ideiglenes illesztési állomásokhoz vagy olyan kis helyszínekhez, ahol a tartós rögzítés nem praktikus. Feláldozzák a környezetvédelmet a kényelemért.
Gyors kiválasztási referencia
| Telepítési forgatókönyv | Ajánlott típus | Közös portszám | Adapter | Kulcskövetelmény |
|---|---|---|---|---|
| Beltéri FTTH (egyedülálló otthon) | Fali-tartó | 4 / 8 | SC/APC | Kompakt méret, illesztőtálca 1-2 kábelhez |
| Lakás / MDU felszálló | Fali-vagy kültéri | 8 / 12 / 24 | SC/APC | Splitter kompatibilitás, kábelbemenetek száma |
| Adatközpont / központi iroda | Rack{0}}tartó | 24 / 48 / 96 | LC | Portsűrűség, kicsúsztatható-tálcás hozzáférés |
| Kültéri elosztópont | Kültéri zárt doboz | 8 / 12 / 24 | SC/APC | IP65+ besorolás, UV- és nedvességállóság |
| Ideiglenes / teszthelyszín | Asztali | 4 / 8 / 12 | Változó | Hordozhatóság, gyors beállítás |
Hasznos ökölszabály: töltse fel a dobozt a kapacitás körülbelül 60–70%-ára az első napon. A fennmaradó belmagasság elnyeli a jövőbeli növekedést teljes burkolatcsere nélkül.
Néhány „ne” irányelvvel több pénzt takaríthat meg, mint bármely kiválasztási táblázat. Ne használjon falra-rögzített FTB-t, ha már tudja, hogy a PLC-elosztónak el kell férnie -, a tálca a legjobb esetben is csekély lesz. Ne feltételezze, hogy az IP65 minden kültéri helyszínre kiterjed; a szabadon álló oszloptartókhoz és a part menti helyekhez IP68-ra van szükség. És ne használja alapértelmezésben az LC-adaptereket, csak azért, mert kisebbek, ha a webhely többi része SC/APC köré épül - a csatlakozó-eltérés javítása többe kerül, mint amennyit a sűrűségnövelés megér.
Gyakori szálas csatlakozódoboz-kiválasztási hibák
A legtöbb FTB-problémát nem a hibás hardver okozza. Ezeket a doboz megrendelése előtt elkövetett specifikációs hibák okozzák. Négy hiba ismétlődően előjön.
Az adapter típusának kiválasztása a meglévő patch kábelkészlet ellenőrzése nélkül.Azokban a projektekben, ahol az FTB-t az egyik csapat határozza meg, és a patch zsinórokat egy másik csapat rendeli meg, ez gyakrabban történik, mint kellene. Hiába az SC/APC adapter panel, ha az oldalon már van egy fiók tele SC/UPC jumperekkel. A ferde -polírozó és a lapos-polírozó érvéghüvelyek fizikailag illeszkednek, de a felületen lévő légrés tükröződési tüskét hoz létre, amely rontja a PON felfelé irányuló teljesítményét. Ellenőrizze a csatlakozó ökoszisztémáját, mielőtt az adapterpanelbe zárná.
A kültéri dobozok kiválasztása marketingcímke alapján a tényleges IP-besorolás helyett.A „kültéri minősítés” nem IP-osztály. A "kültéri" feliratú doboz IP54-es lehet, ami azt jelenti, hogy ellenáll a fröccsenő víznek, de nem ellenáll a tartós esőnek vagy a nyomás alatti mosásnak. Ha a telepítési hely ki van téve az időjárásnak, ellenőrizze az adott IP-számot a doboz tényleges állapotával -, és ne azokkal a feltételekkel, amelyeket a specifikációs lap feltételez.
A tartalék portkapacitás alábecsülése.A 12-magos doboz valamivel drágább, mint a 8-magos doboz. Egy 8-magos doboz 12 magos dobozra cseréje két évvel később – beleértve a teherautó-tekercselést, az újraillesztést és az állásidőt is – sokszorosa az árkülönbségnek. Spec a növekedéshez.
Az elosztó alaktényező kompatibilitás figyelmen kívül hagyása.Ha a telepítési terv aPLC optikai elosztóa csatlakozódobozban az illesztési tálca elrendezésének és a burkolat mélységének alkalmazkodnia kell az elosztó modulhoz -, jellemzően mini-cső vagy ABS kazetta formájú. Nem minden FTB-t erre terveztek. Ellenőrizze a belső méreteket és a tálca konfigurációját, mielőtt feltételezi, hogy az elosztó illeszkedik.
PLC elosztók integrálása a szálas csatlakozódobozokon
Mostantól több FTTH operátor kombinálja a felosztási funkciót és a lezáró funkciót ugyanabban a házban. Ahelyett, hogy a szálat egy külön elosztó szekrényből egy alsó sorkapocsdobozba vezetné, az elosztó közvetlenül az FTB illesztőtálcán található. Az adagolókábel szála csatlakozik az elosztó bemenetéhez; minden elosztó kimenet egy köteghez van csatlakoztatva, amely az adapter panelen végződik. Az előfizetők az előlapi-adapterekhez csatlakoztatott dropkábeleken keresztül csatlakoznak.
Ez azért működik, mert a PLC-osztók az 1260–1650 nm-es működési sávban{0}}függetlenek a hullámhossztól. Egyetlen integrált FTB egyszerre képes kezelni a GPON-t 1490 nm-en lefelé, 1310 nm-en felfelé és 1550 nm-en az RF videó overlay-t. Nincs szükség további szűrőhardverre.
A kevesebb burkolat kevesebb illesztési pontot, rövidebb szálútvonalat és egyszerűbb dokumentációt jelent - kevesebb telepítési munka, kevesebb folyamatos karbantartás. A korlátozás a ház mérete: fali-tartószáloptikai csatlakozódobozaz 1×8-as elosztóval korlátozott hely marad a tartalék szálak tárolására, ezért a telepítésnek tisztának kell lennie. Azoknál a projekteknél, ahol a portszámot, az adapterformátumot és az elosztó-integrációt együtt kell megerősíteni, a doboz elrendezése többet jelent, mint az adatlapon szereplő címsor kapacitása. Ha részletes mechanikát szeretne kapni arról, hogyan haladnak át a jelek ezeken a házakon, tekintse meg ezt a műszaki áttekintésthogyan működik egy száloptikai csatlakozódobozlefedi a belső jelutat.
Telepítési és karbantartási gyakorlatok, amelyek valóban számítanak
Két telepítési lépés okozza a legtöbb helyszíni problémát, és mindkettő elkerülhető.
Az első a szennyezett toldás. A szennyezett szálvég 0,3–0,5 dB többletbeillesztési veszteséget okoz kötésenként -, amely elegendő ahhoz, hogy egy marginális PON-linket a vevőérzékenységi küszöb alá toljon. Tisztítsa meg minden szál végét szöszmentes{5}} törlőkendővel és IPA-val a hasítás előtt. Hasítás után vizsgálja meg szálmikroszkóppal. Ha bármilyen szennyeződés látható, tisztítsa meg és hasítsa fel újra-. Az ehhez a lépéshez eltöltött idő elenyésző ahhoz az időhöz képest, amelyet a doboz lezárása után a nagy veszteségű toldás hibaelhárítására fordítottak.
A második a kábel tömszelencéjének nyomatéka. A túlfeszítés összetöri a kábelköpenyt, és megterheli a benne lévő szálakat. Az alulfeszítés lehetővé teszi a nedvesség bejutását hónapokig. Kövesse a gyártó által megadott nyomatékértékeket. Ez nem egy olyan lépés, ahol a "kézzel meghúzva plusz egy kicsit" elfogadható helyettesítője a nyomatékkulcsnak.
A folyamatos karbantartáshoz az üvegszálas kapocsdobozok passzívak, és minimális figyelmet igényelnek -, de nem nullát. Gyakorlati ütemterv: szemrevételezés és csatlakozóvégek-arctisztítása 12–18 havonta beltéri telepítéseknél, 6 havonta kültéri vagy zord környezetben. Ellenőrizze a kábeltömszelencék tömítését, hogy nincsenek-e repedések vagy összenyomódások. Ha minden egyes dobozhoz OTDR alaprekordokat tart fenn, az összehasonlító nyomok jóval azelőtt észlelik a fokozatos illesztési romlást, hogy az előfizetői leállást okozna.
Gyakran Ismételt Kérdések
K: Szükségem van SC/APC vagy SC/UPC adapterekre egy FTTH optikai csatlakozódobozba?
V: SC/APC szinte minden esetben. A PON architektúrák érzékenyek a visszaverődésekre, és az SC/APC szögletes érvéghüvelye –60 dB alatti visszirányú veszteséget biztosít az SC/UPC –50 dB-hez képest. Az egyetlen gyakori kivétel az aktív Ethernet-telepítések, ahol a mérlegelési költségkeret elnézőbb.
K: Mi a különbség a Fiber Terminal Box és a Fiber Splice Lezárás között?
V: A szálas csatlakozódoboz lezárja a szálakat, és csatlakoztatott adapterportokkal rendelkezik a patch kábel eléréséhez. A toldózár védi a középső -fesztávú toldásokat két kábelszakasz között, de nem biztosít hozzáférést a csatlakozókhoz. Ha patch kábeleket kell csatlakoztatni vagy kábeleket kell leejteni a helyszínen, akkor szükség van egy csatlakozódobozra. Ha csak két kábelt köt össze egy földbe ásott vagy légi helyen, a toldózár a megfelelő termék.
K: Hogyan választhatok a 8 magos, 12 magos és 24 magos FTB-k között?
V: Számolja meg azokat a szálakat, amelyeket ma meg kell szakítania, majd adjon hozzá 30–50%-ot a jövőbeni növekedés érdekében. Egy-családi FTTH-csökkenés általában 4-magos vagy 8-magos dobozt igényel. Egy 6-8 egységet kiszolgáló MDU felszállóhoz 12 vagy 24 magra van szükség. Ha PLC-elosztót szerelnek be a dobozba, akkor az elosztó kimeneti száma határozza meg a minimális portigényt – egy 1×8-as elosztóhoz legalább 8 kimeneti portra és minden átmenő szálra van szükség.
K: Az IP65 elégséges minden kültéri optikai csatlakozódobozhoz?
V: Az IP65 megfelel a legtöbb védett kültéri helynek - az eresz alatt, az utcai szekrények belsejében vagy az épületfalakon némi felső védelemmel. Teljesen szabadon álló oszloptartókhoz, part menti létesítményekhez vagy erős porral vagy ipari részecskékkel rendelkező területekhez az IP68-as gumitömítéssel ellátott-tömítés biztonságosabb választás. A költségkülönbség kicsi a mezőcsere költségeihez képest.
K: Támogathatja-e az egyik sorkapocsdoboz a szálillesztést és a PLC-elosztó felszerelését is?
V: Igen, sok modellt erre terveztek. Az illesztőtálcának rendelkeznie kell egy külön területtel vagy rögzítőkerettel egy mini-cső vagy ABS kazettaosztó számára. Rendelés előtt ellenőrizze a belső méreteket - nem minden FTB-ház rendelkezik elegendő mélységgel ahhoz, hogy elférjen egy elosztó modul a szabványos toldótartók és szálas tárolóhurkok mellett.
