Amikor üvegszálas hálózatot tervez, egy kérdés korán megjelenik: afiber patch panel vs ODFdöntés, melyik tartozik a rack-be vagy a telekommunikációs szobába? A rövid válasz - reach for afiber patch panelamikor főleg kis---közepes számú szál lezárására és kereszt-csatlakozására van szüksége az aktív berendezések közelében, és válasszon egyODF (optikai elosztó keret)amikor a nagyobb-számú gerinc- vagy adagolókábeleknek fúziós illesztésre, laza tárolásra, kábelrögzítésre és hosszú távú{1}}elosztáskezelésre van szükségük.
Ez a tiszta felosztás elrejt valamit, amit minden helyszíni technikus gyorsan megtanul: a két termékcsalád átfedi egymást. Egyes rackbe{1}}szerelt javítópanelek illesztési tálcákkal vannak ellátva, míg néhány kompakt ODF-nél alig van több a foltozásnál. Tehát a valódi kérdés nem az, hogy "melyik név", hanem "mely tervezési fókusz illeszkedik a hálózati pozícióhoz, a szálak számához és a kábelek be- és kilépési módjához." Ez az útmutató leírja a különbségeket, a köztük lévő szürke területet, a kiválasztási mátrixot, a csatlakozóválasztásokat és a valós projektkonfigurációkat, így az első alkalommal megadhatja a megfelelő egységet. Ha először a rövid verziót szeretné, itt vanfókuszált pillantás az ODF és a javítópanel közötti alapvető különbségekre.

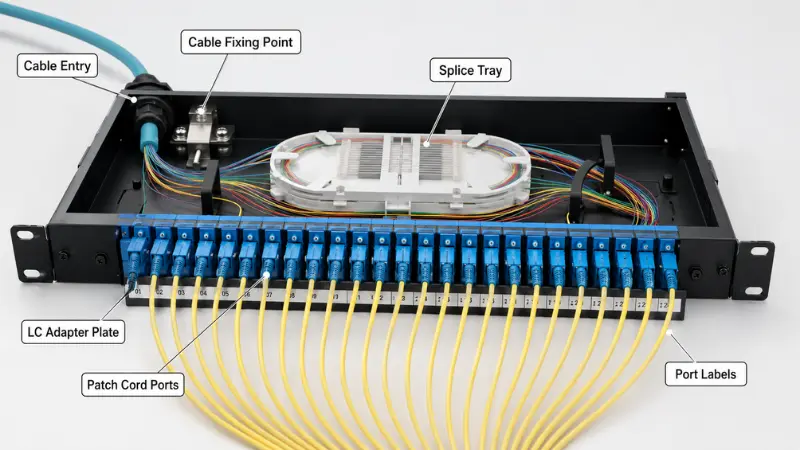

Mi az a Fiber Patch Panel?
A fiber patch panel a bejövő szálakat egy rögzített adapterkészletre köti, és tiszta elülső felületet biztosít a technikusoknak a patch vezetékek számára. Ez az a pont, ahol a strukturált kábel találkozik a kapcsolókhoz, útválasztókhoz, médiakonverterekhez és optikai adó-vevőkhöz vezető jumperekkel. A legtöbb panel egy szabványos 19{6}} rackbe szerelhető 1U, 2U vagy 4U magasságban, bár a falra szerelhető szekrények gyakoriak a kisebb szekrényeknél.
Egy tipikus panelen található egy adapterlemez (LC, SC, FC, ST vagy MPO/MTP), kábelbemeneti és rögzítési pont, elülső és hátsó jumperkezelés, címkézőcsík, valamint - sok modellen - egy kis toldótálca a bejövő kábelhez való kötéshez. Napról napra a javítópanelen végzett munka mozgatja, hozzáadja és módosítja: újra-javítja a hivatkozásokat az állandó kábel megzavarása nélkül. Ezért is fontosabb itt az elülső hozzáférés és a tiszta portszámozás, mint a mély tárhely.
Gyakori patch panel típusok
- Fix panelek- adapter egy statikus lemezen; legalacsonyabb költség, jó a stabil kapcsolatokért.
- Toló (fiókos) panelek- a tálca előre húzódik a könnyebb újra-lezárás és ellenőrzés érdekében.
- Nagy{0}}sűrűségű LC panelek- a legtöbb duplex portot 1U-ba csomagolja, mert az LC 1,25 mm-es érvéghüvelye feleakkora, mint egy SC-é.
- MPO/MTP kazettás panelek- bontsa ki az előre lezárt 12 vagy 24 szálas törzseket a 40G/100G/400G kapcsolatokhoz.
- Előre-lefejezett és összeillesztett-betöltött panelek- gyári csatlakozók a gyors üzembe helyezés érdekében, vagy gyárilag-telepített pigtailek, amelyek készen állnak a helyszíni illesztésre.
A patch panelek az aktív eszközök közelében helyezkednek el: adatközponti rackekben, vállalati hálózati helyiségekben, szerverszekrényekben és padlóelosztó pontokban. Ha a feladat rack-szintű javítás, általában csak egy 1U vagy 2U panelre van szüksége. A gyakorlati oldalpanel felszerelése és bekötése kapcsolóbaegyértelmű, és a megfelelőt választjaLC adapterekmert gyakran a kikötősűrűség az egyetlen igazi döntés.

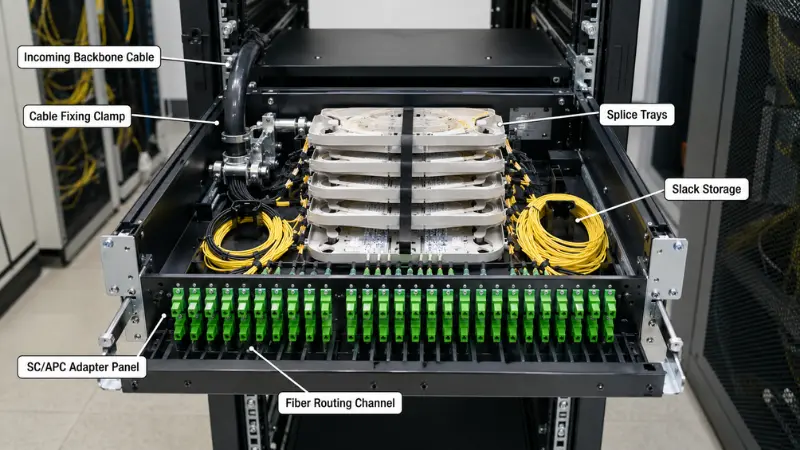

Mi az ODF (optikai elosztókeret)?
Az ODF egy strukturált optikai szálkezelési pont, amely a kábelek bejuttatására, védelmére, összekapcsolására és elosztására - nem csak a javításra szolgál. A sima panelekkel összehasonlítva a nagyobb szálszám és a külső-üzem vagy a gerinckábel teljes élettartama köré tervezték: kábelrögzítés és földelés, fúziós kötés, laza tárolás, szervezett útválasztás, címkézés és karbantartási hozzáférés egy keretben.
Egy tipikus ODF adapter paneleket, több illesztési tálcát, dedikált elvezető csatornákat és laza tárolót, kábelrögzítő bilincseket és földelési pontokat tartalmaz a kábel szilárdsági eleméhez, védőburkolatot vagy zárt keretet, valamint egyértelmű számozási sémát. Ennek fizikai oka van: egy 96F vagy 144F laza-csőbevezető kábel érkezik egy acél vagy aramid szilárdságú elemmel, amelyet rögzíteni kell, hogy ne érje húzóerő a szálakat, majd minden szálat egy kötegbe olvadnak, és a hajlítási sugarát védik. Egy kis patch panelen egyszerűen nincs hová biztonságosan megtenni.
Általános ODF típusok
- Rack-be{0}}szerelt ODF- 19 hüvelykes rack-hez illeszkedik; a telekommunikációs helyiségek és OLT-szekrények igáslója.
- Falra-szerelt ODF- kisebb, korlátozott alapterületű elosztópontokhoz.
- Padló-ODF- nagy{1}}kapacitású keretek központi irodákhoz és nagy POP-webhelyekhez.
- Moduláris ODF / ODF szekrény- splice, splitter és terjesztési modul kombinálva a hálózat bővülésével.
Látni fogja az ODF-eket a távközlési központi irodákban, az FTTH hozzáférési helyiségekben, az ISP-berendezések helyiségeiben, a POP-helyeken, a metró- és gerinchálózati elosztásban, valamint a fő elosztó helyiségekben. A legtisztább jel, amire szüksége van, egy nagy{1}}számú bejövő kábel, amelynek lennie kellfúziós összeillesztésa copfokra, mondjukSC adapterek, lazasággal és védelemmel évekig tartó szolgálatra. A kompromisszumokkal kapcsolatos semleges háttér-ért tekintse meg a FOA áttekintésétkívül-üzem összeillesztése és lezárásaszilárd referencia. És mivel az ODF-ek többféle rögzítési stílusban kaphatók, - ami sok első-vásárlót - megbotránkoztat, érdemes elolvasniaz optikai elosztókeretek fő típusaimielőtt megméretez egy keretet.

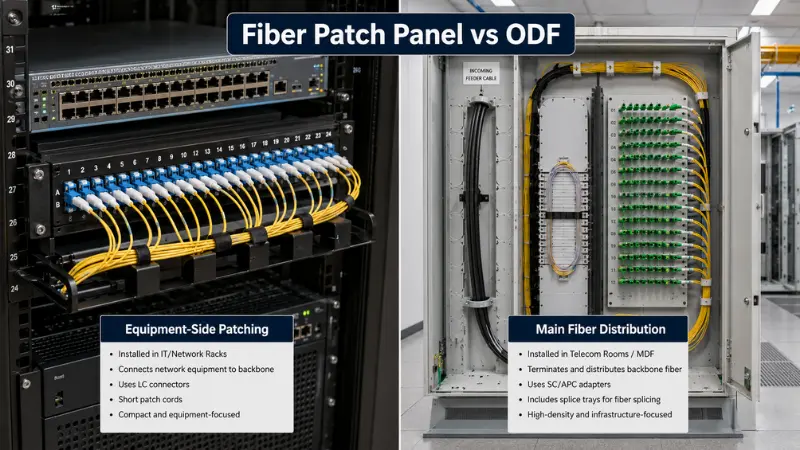

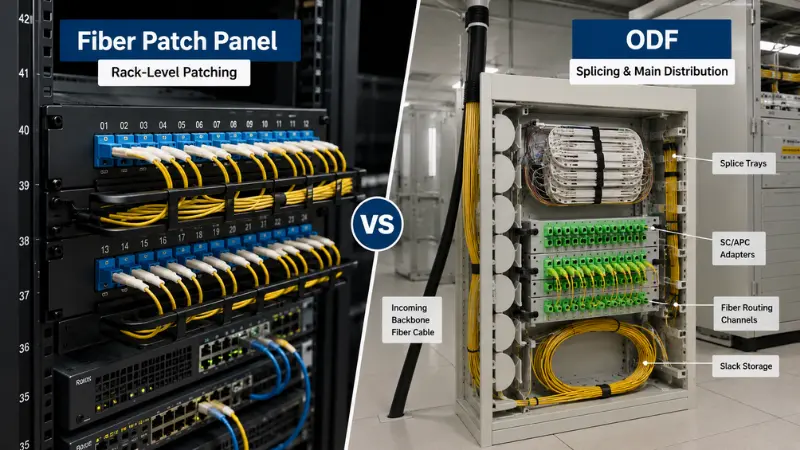

Fiber Patch Panel vs ODF: Az igazi különbségek
Mindkettő kezeli a szálakat, de tervezési prioritásaik különböző irányokba húzódnak. Az alábbi táblázat egy lépéssel túlmegy a szokásos-betéteken.
| Összehasonlítási pont | Fiber patch panel | ODF |
|---|---|---|
| Elsődleges tervezési fókusz | Megszakítás és kereszt{0}}csatlakozás (javítás) | Lezárás, összeillesztés, védelem, útválasztás, elosztás |
| Tipikus hálózati pozíció | Berendezések{0}}oldalán, belső állványok és szekrények | Fő elosztás: telekommunikációs szoba, FTTH szoba, központi iroda, POP |
| Tipikus rostszám | 12F–48F | 48F–144F és magasabb |
| Illesztési kapacitás | Opcionális, korlátozott tálcahely | Több tálca; a tervezés központi része |
| Fizikai szerkezet | Kompakt 1U-4U vagy fali doboz | Nagyobb keret, gyakran zárt és védett |
| Kábelbevezetés és rögzítés | Alapvető feszültségmentesítés | Nehéz rögzítés, földelés az erősítő tagokhoz |
| Lazaság és útválasztás | Minimális | Dedikált laza tárolási és útválasztási csatornák |
| Elöl/hátul hozzáférés | Elülső{0}}hozzáférés javítása | Első és hátsó hozzáférés a toldáshoz és a folthoz |
| Telepítés | Rack vagy fal | Rack, fal, padló vagy szekrény |
| Bővítési módszer | A portok és az U{0}}terület korlátozza | Modulok és tálcák hozzáadása; növekedésre épült |
| Karbantartás | Gyors javításcsere | Strukturált hosszú távú-illesztés- és javításkezelés |
| Relatív költség | Portonként alacsonyabb | Magasabb, de kevesebb egység a nagy számokhoz |
Hol elmosódik a vonal: Funkcionális átfedés?
A "csak javítási panel=javítása" és az "ODF=csak illesztés" kezelése végül félrevezeti Önt. Rengeteg rackbe{3}}szerelhető javítópanel tartalmaz egy illesztőtálcát, és egy kis ODF-et leginkább a javításhoz lehet használni. Az őszinte leírás a hangsúlyról szól: a patch panelt a berendezések -oldalsó jumpereinek kezelésére optimalizálták kompakt helyen, míg az ODF kábelbevezetésre, toldásvédelemre, laza tárolásra és strukturált elosztásra van optimalizálva, amelynek tartósnak kell lennie. A specifikációs lapok összehasonlításakor olvassa el a belső szerkezetet - a tálcák száma, a laza kapacitás, a kábel-rögzítő hardver -, ne csak az adapterek számát. Két egység mondhatja azt is, hogy „48 port”, és teljesen különböző munkákra építhető.
ODF vs Fiber Patch Panel vs Fiber Distribution Box
Egy harmadik termék elrontja az összehasonlítást: a szálelosztó doboz vagy csatlakozódoboz. Durván:
- Fiber patch panel- rack-szintű lezárás és javítás a berendezések közelében.
- ODF- fő-elosztási-szintű lezárás, illesztés, védelem és forgalomirányítás közepes---magas szálszám esetén.
- Szálelosztó / csatlakozódoboz- egy kisebb, gyakran falra- vagy oszlopra-szerelt szekrény, közelebb a végfelhasználókhoz, gyakran kültéri-besorolású, amely elosztót is tartalmazhat.
Egy hálózatban előfordulhat, hogy mindhármat láthatja: egy ODF-et a főszobában, patch paneleket a felszerelési állványokban, éscsatlakozó és elosztó dobozokaz épületbejáratoknál vagy minden emeleten. Ha a határok továbbra is homályosnak tűnnek, ez a bontásmiben különböznek a szálelosztó termékekérdemes elolvasni.
Hogyan válasszunk: lépésről{0}}-lépésre?
-
Határozza meg a hálózati pozíciót
- Berendezés{0}}oldalon (a kapcsolók és az OLT-k mellett) hajlik a javítópanel; a külső kábeleket fogadó fő elosztópont az ODF-re támaszkodik.
-
Erősítse meg a jelenlegi és a jövőbeli szálak számát
- A 12F–24F megfelel a kis szekrényeknek és a padlóelosztásnak, a 48F a vállalati gerinchálózatokban és a kis helyiségekben megszokott, a 96F–144F+ pedig az FTTH OLT helyiségekre, POP-helyekre és központi irodákra mutat.
-
Döntse el, hogy szükség van-e fúziós illesztésre
- Ha egy laza-csőadagoló kábelt fel kell nyitni, rögzíteni, és a kötegekhez kell csatlakoztatni, akkor valódi splice-tálcakapacitásra és laza tárolóhelyre - van szüksége, amely az ODF területe.
-
Erősítse meg a csatlakozót és a polírozás típusát
- Meg kell egyeznie a meglévő üzemmel; LC/UPC a nagy{0}}sűrűségű állványokhoz, SC/APC a legtöbb PON- és hozzáférési munkához.
-
Ellenőrizze a telepítési helyet
- 1U–2U rack vagy fali doboz szűk helyiségekhez; állvány, fal vagy padló ODF, ahol a kapacitás meghaladja a helyet.
-
Tervezze meg a kábelbevezetést és rögzítést
- A hátsó, oldalsó, felső vagy alsó bemenetnek illeszkednie kell a helyhez, bilincsekkel, feszültségmentesítővel és földeléssel a páncélozott vagy OSP-kábelhez.
-
Tartalék bővítési kapacitás
- A tartalék adapternyílások és a tálcahely most sokkal olcsóbb, mintha később kicserélné az egész egységet.
Fiber Patch Panel vs ODF Selection Matrix
| Projekt állapota | Jobb választás | Miért |
|---|---|---|
| 1U rack foltozás egy kapcsoló mellett | Fiber patch panel | Kompakt, elülső{0}}jumperkezelés |
| 48F elágazás csak néhány toldással | A betöltött javítópanel összeillesztése- gyakran elegendő | A korlátozott illesztés egy tálcás{0}}panelhez illeszkedik |
| 96F–144F adagolókábel teljes toldással | ODF | Tálcakapacitás, laza tárolás, kábelrögzítés és földelés |
| FTTH telecom / OLT szoba | ODF | Adagoló és elosztás kezelése, SC/APC sűrűség |
| Kis iroda vagy egyszintes kapcsolat | Fiber patch panel | Alacsony komplexitás, alacsony rostszám |
| Backbone plus felszerelési állványok | Mindkét | ODF a fő elosztáshoz, a panelek felszereléséhez{0}} |
| Előre-lefejezett MPO/MTP törzs | MPO/MTP kazettás patch panel | Nincs terepi illesztés; gyors, nagy{0}}sűrűségű kitörés |
Csatlakozó és polírozás: LC, SC, MPO és UPC vs APC
Az adapter és a polírozás kiválasztása gyakran többet számít, mint maga a panel{0}}vs-ODF kérdés, mivel annak meg kell felelnie a meglévő üzemnek. Az LC uralja a nagy-sűrűségű rackeket és adatközpontokat - az 1,25 mm-es érvéghüvely lehetővé teszi, hogy egy 1U-os panel 96 vagy több szálat hordozzon, ezért ez az alapértelmezett duplex csatlakozóANSI/TIA-568 strukturált kábelezés. Az SC az FTTH és a telekommunikációs hozzáférés alapeleme: a 2,5 mm-es érvéghüvely és a toló-retesz robusztus és könnyen kezelhető a terepen, az SC/APC pedig mindenhol elterjedt, ahol a visszaverődésnek nagyon alacsonynak kell lennie. Az FC továbbra is megjelenik a tesztberendezéseken és néhány régi vagy erős{4}}rezgésű beállításon, míg az MPO/MTP a 40G/100G/400G linkek mögött{5}}viszi az előre lezárt fővonalakat. A sűrűség gyakorlati kompromisszumait{10}}ez az összehasonlítás határozza megLC és MTP/MPO nagy{0}}sűrűségű kábelezésben.
A lengyel az a rész, amit az emberek félreértenek. A PC és UPC érvéghüvelyek fizikai érintkezést biztosítanak az alacsony veszteség érdekében; Az APC érvéghüvely 8 fokos szöget ad, így a visszavert fény a burkolatba kerül, nem pedig egyenesen a forrás felé.Az FOA csatlakozó hivatkozásamagyarázza. Ez teszi az APC-t a PON-, RF/CATV-videók és nagy-bitsebességű egymódusú-kapcsolatok - választásává, de ez azt is jelenti, hogy soha ne csatlakoztasson APC-csatlakozót UPC-hez: a ferde és lapos végfelületek nem illeszkednek, veszteség-tüskék, és károsodhatnak a érvéghüvelyek. Útvonalonként egy polírozást tervezzen. A részletekért lásd ezt az útmutatótPC, UPC és APC polírozási típusokés a dedikáltSC/APC csatlakozókáttekintés.
Valódi projekt konfigurációs példák
24 portos nagyvállalati rack
Egy emeleti hálózati helyiségnek csak néhány kapcsolót kell csatlakoztatnia a felszálló szálhoz. Egy 1U, 24{3}}portos LC/UPC javítópanel - vagy előre-végződéssel, vagy egy kis tálcán - összeillesztett varratokkal tiszta elülső hozzáférést biztosít, és van hely. Egy ODF itt elpazarolt hely és költség.
144F FTTH telekom szoba
A bejövő tápkábel rögzítve és földelve van a kereten, minden szál egy SC/APC kötegbe van -illesztve, a hajlítási sugara védve van feltekercselve, és a patch kábelek az OLT-hez futnak. Az évekig kezelhető illesztési tálcákkal, útválasztással és 144 végződéssel az állványra szerelt ODF-et sokkal könnyebb használni, mint több kis panelt egymásra rakni. KözeliPLC elosztóktáplálja az elosztóhálózatot; ha a passzív oldalt szerzi be, akkor eztFTTH passzív alkatrészekútmutató hasznos ellenőrző lista.
Adatközpont törzskábelezése
A 40G/100G hivatkozások előre lezárt MPO/MTP-trönköken futnak, amelyeket kazettás patch panelek osztanak ki. A prioritás a portsűrűség, a polaritás és a tiszta útválasztás a szabványok -alapú strukturált kábelezése - nem splicing - szerint, így a panel itt legyőzi az ODF-et.
Gerincépítés (réteges kialakítás)
A fő berendezési helyiség ODF-et használ a felszállószálak lezárására és elosztására a padlók között; minden emeleten egy patch panelt használnak a helyi kapcsolócsatlakozásokhoz. A gerincoszlop stabil, míg a foltozás rugalmas -, és ez általában a leginkább karbantartható megoldás egy több-szintes épület esetében.
Vásárlás előtti-ellenőrzőlista: portok, adapterek, illesztőtálcák és állvány mérete
| Paraméter | Miért számít | Patch panel fókusz | ODF fókusz |
|---|---|---|---|
| Fiber / port száma | Beállítja a kapacitást és a belmagasságot | Ma 12–48F, plusz tartalék | 48-144F+ modulszobával |
| Adapter és polírozás | Egyeznie kell a növénnyel | LC/UPC sűrűség | SC/APC PON-hoz, plusz LC |
| Összeillesztés{0}}tálca kapacitása | Védi és tárolja az ízületeket | Gyakran egy kis tálca | Több szám szerint méretezett tálca |
| Rögzítés/rack típus | Illik a térbe | 1U–2U vagy fali | Rack, fal, padló vagy szekrény |
| Kábelbevezetés és rögzítés | Megakadályozza a stresszt a rostoktól | Könnyű feszültségmentesítő | OSP kábel bilincs és földelés |
| Hajlítási sugárvezérlés- | Veszteség és megbízhatóság | Rendezett jumper elvezetés | Vezérlőgyűrűk és laza tároló |
| Címkézés | Kevesebb karbantartási hiba | Elülső port címkék | Teljes port és splice számozás |
| Bővítési belmagasság | Elkerüli a teljes cserét | Tartson U{0}}helyet | Tartalék nyílások és tálcahely |
Gyakori hibák - és mennyibe kerülnek
-
Csak a kikötők alapján történő vásárlás
- Két "48 portos" egység belül teljesen eltérhet egymástól; előfordulhat, hogy nem lesz laza vagy tálcák, és egy olyan panel, amelyet fájdalmas fenntartani.
-
-
Sima patch panel használata nehéz toldáshoz
- A tálcák túlcsordulnak, a szálak meggörbülnek határértékükön túl, és az összeillesztés elleni védelem - később elvesztése vagy szaggatott kötések miatt a felszínre kerül.
-
-
A kábel bemeneti irányának figyelmen kívül hagyása
- A webhely elrendezésével küzdő bejegyzés megterheli a szálakat, és lassúvá és rendetlenné teszi a telepítést.
-
-
Csatlakozók keverése és polírozás terv nélkül
- Az APC-–-UPC eltérés önmagában tönkreteheti egyetlen-módú link visszatérési veszteségét. Döntse el az LC/SC és UPC/APC lehetőséget, és mérlegelje, hogyan fejezi be ezzel a pillantássalgyors csatlakozók a fúziós illesztéssel szemben.
-
-
Nem hagyva terjeszkedési teret
- Ha a szám növekszik, a teljes egység, ahol nincsenek tartalék nyílások vagy tálcahely, azt jelenti, hogy az egészet ki kell cserélni, ahelyett, hogy hozzáadnák.
GYIK
K: Az ODF ugyanaz, mint a Fiber Patch Panel?
V: Nem. Funkcióik átfedésben vannak, de egy javítópanel a berendezés-oldali lezárására és javítására készült, míg az ODF hosszú távon toldást, kábelvédelmet, laza tárolást és strukturált elosztást biztosít.
K: Használhatok Fiber Patch Panelt ODF helyett?
V: Igen, alacsony rostszámú egyszerű hivatkozásokhoz, kevés vagy semmilyen toldással. Ha magas a számlálószáma, a bejövő tápkábelek vagy a nehéz fúziós illesztés, az ODF a biztonságosabb választás.
K: Minden Fiber Patch Panel tartalmaz illesztőtálcát?
V: Nem. Sokuk csak adapter-, előre-lezárt vagy jumperes használatra; a többiek tálcával vannak összeillesztve-a pigtailek számára. Mielőtt feltételezné, ellenőrizze a specifikációt.
K: Mi a különbség az ODF és a szálelosztó doboz között?
V: Az ODF egy nagyobb fő{0}}elosztó keret, általában beltéri és állványra- vagy padlóra{2}}szerelve. Az elosztódoboz egy kisebb, gyakran kültéri -besorolású ház, amely közelebb van az előfizetőkhöz, és amelybe elosztó is belefér.
K: Csak FTTH hálózatokban használnak ODF-et?
V: Nem. Az ODF-ek gyakoriak a központi irodákban, az internetszolgáltatók helyiségeiben, valamint a nagyvárosi és vállalati gerinchálózatokban - bárhol, ahol a nagy-számú kábelek lezárásra, illesztésre és elosztásra szorulnak.
K: SC vagy LC adaptert válasszak?
V: Illessze a növényt. LC nagy sűrűségű rackekhez és adatközpontokhoz; SC, gyakran SC/APC, FTTH és távközlési hozzáféréshez.
K: Telepíthetek ODF-et egy 19 hüvelykes rackbe?
V: Igen. A rack-be{1}}szerelt ODF-ek a telekommunikációs helyiségek és az OLT-szekrények alapfelszereltségei; fali és padlózati változatok is léteznek más terekhez.
K: Melyik a jobb adatközponthoz?
V: Általában üvegszálas patch panelek - LC vagy MPO/MTP - rack-szintű javításhoz, ODF-fel csak ott, ahol a gerinchálózat nagy elosztási területe illesztést és védelmet igényel.
K: 48 Fibersnél Patch Panelt vagy ODF-et válasszak?
V: Ez a toldástól függ. Kevés illesztés vagy nincs toldás, és szűk hely mutat egy illesztési -betöltött vagy előre -lezárt javítópanelre. A teljes illesztést, lazaságot és földelést igénylő bejövő tápkábel 48F-os ODF-re - mutat, különösen, ha arra számít, hogy 96F-ra nő.
K: Mit kell ellenőriznem vásárlás előtt?
V: Szál- és portszám plusz belmagasság, adapter és polírozás típusa, illesztési-tálca kapacitása, rögzítési típusa és állványegységei, kábelbevezetés és -rögzítés, hajlítási-sugárszabályozás és címkézési séma.
Ha a munka tiszta rack-szintű foltozás, akkor a fiber patch panel a praktikus és költséghatékony választás. Ha sok-számú vagy bejövő gerinckábeleket fejez be, amelyekhez illesztésre, védelemre, laza tárolásra és több éves elosztáskezelésre van szükség, az ODF kiérdemli a helyét. A nagy hálózatok általában mindkét - ODF-et futtatják a fő terjesztési, javítópanel-berendezések-oldalán. Bármelyiket is adja meg, rendelés előtt ellenőrizze a számot és a belmagasságot, az adapter és a polírozás típusát, az illesztési kapacitást, a rögzítés és a rack méretét, valamint a kábelbevezetést, hogy az egység illeszkedjen a mai telepítéshez és a jövő évi növekedéshez.
