A páncélozott MPO/MTP patch zsinór egy acél-csővel vagy kevlárral{1}}erősített köpenyt körbevesz egy több-szálas szerkezetet, hogy túlélje a zúzódási terhelést, a rágcsálóknak való kitettséget és a nagy-rezgéses környezetet. A szabványos MPO főkábel könnyebb, dupla{5}}köpenyű konstrukciót használ, amely a tiszta, klímaszabályozott-adatközponti útvonalakra optimalizált. A választás attól függ, hogy a kábel hol fog élni, mekkora fizikai bántalmazással kell szembenéznie, és hogy a kapcsolat költségvetése képes-e elnyelni a páncélozott kialakítás vastagabb felépítéséből adódó valamivel nagyobb beillesztési veszteséget.
Miért fontos ez az összehasonlítás most?
Az adatközpont-építészek egyszerű telefonhívást kezdeményeztek: trönkkábelek a gerinchálózathoz, patch kábelek a rövid ugrásokhoz a szekrényben. Ez a megkülönböztetés továbbra is fennáll, de az üvegszálas infrastruktúra körüli fizikai környezet megváltozott. A szélső telepítések az MPO-szerelvényeket a gyári padlókba, a bányászati vezérlőtermekbe és a kültéri 5G-búvóhelyekre tolják, ahol a szabványos főkábel hónapokon belül meghibásodik. Eközben a több ezer 400G és 800G linket egyetlen csarnokba tömörítő hiperskálás operátoroknak minden tized dB-re van szükségük, amit megtakaríthatnak -, ami azt jelenti, hogy nagyon oda kell figyelni arra, hogy egy páncélozott kabát nem okoz-e szükségtelen csillapítást a védett útvonalon.
Az igazi mérnöki kérdés nem az, hogy melyik kábel a "jobb". Ez az, hogy melyik kábel felel meg egy adott kapcsolatszegmens mechanikai és optikai követelményeinek.
Ahová az egyes kábeltípusok tartoznak
A specifikációk összehasonlítása előtt érdemes átgondolni a telepítési forgatókönyveket. A kábel környezetének - és nem a szolgáltatáslistájának - kell minden kiválasztási döntést meghoznia. Az alábbi forgatókönyvek mindegyike megjelöli azokat a mechanikai és optikai tényezőket is, amelyeket mérlegelnie kell, így az értékelési logika a kontextusba van beépítve, nem pedig külön ellenőrzőlistában.

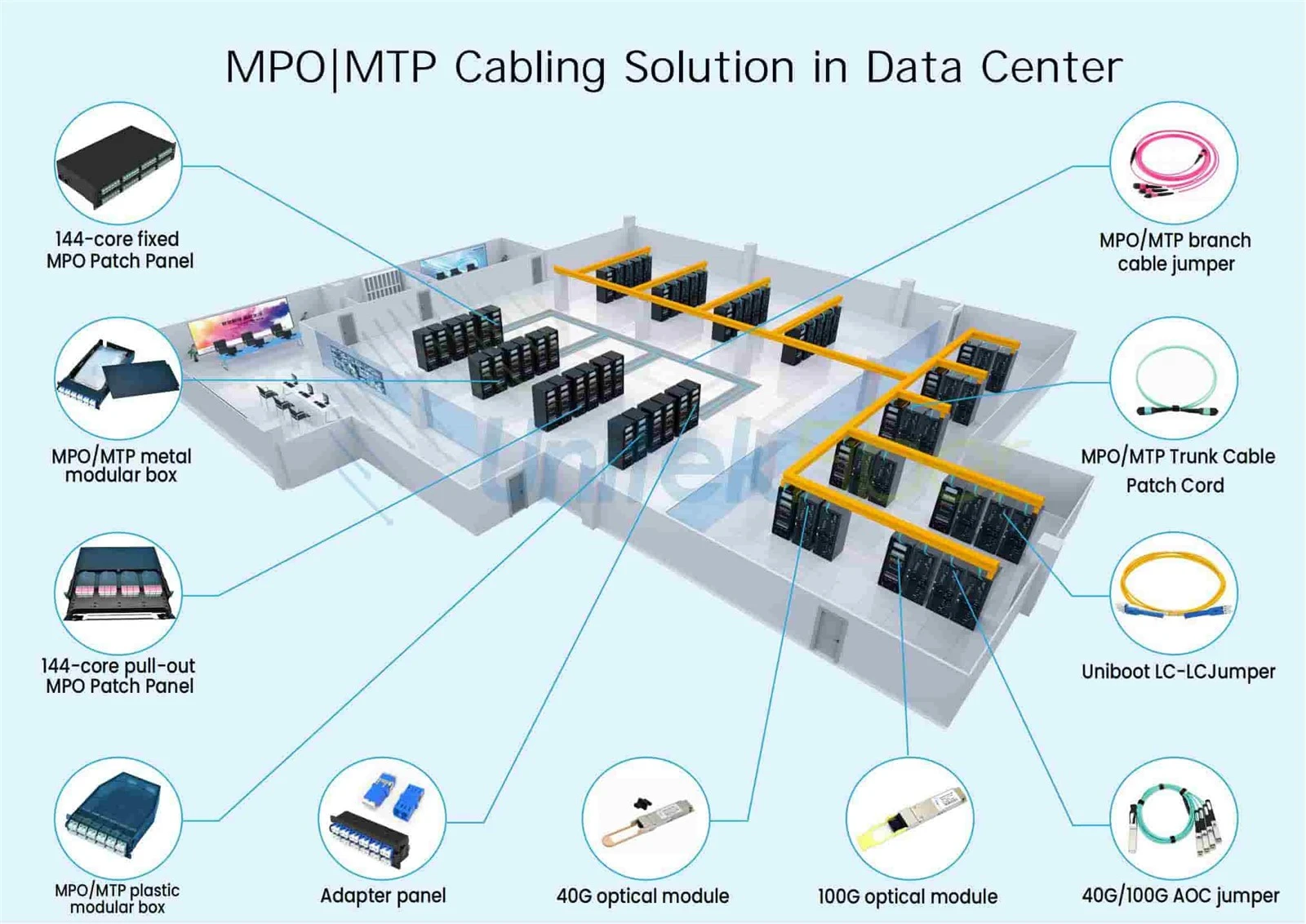

A klímaszabályozással{0}}vezérelt adatközponti szekrényben a szabványos MPO fővezetékek a megfelelő választás. A környezet tiszta, hőmérséklet-stabil-és fizikailag védett. A kábelek itt csak mérsékelt húzóterhelésnek vannak kitéve a telepítés során, alkalmanként a szomszédos kábelek oldalirányú nyomásával és a HVAC-ból származó vibrációval. A kétrétegű köpeny - belső aramid fonal plusz egy LSZH vagy plenum{7}}besorolású külső burkolat - mindezt kényelmesen kezeli, miközben megfelel az IEC 60794 és a TIA-568 mechanikai követelményeinek. A páncélozott kábelek használata ebben a beállításban növeli a költségeket, a súlyt és az átmérőt anélkül, hogy jelentős megbízhatóságot javítana. A 24 vagy 48 szálas törzskábelek hatékonyan kötik össze a gerinc-a-levelek kapcsolórétegeit a QSFP28 vagy QSFP-DD optikával, és kisebb, 3,0 mm-es külső átmérőjük egyszerűvé teszi a nagy sűrűségű kábelkezelő tálcákon való átvezetést.
Az emelt padló alatti-sorok közötti gerincszakasz több átgondolást igényel. A lezárt kábeltálcákkal rendelkező modern létesítmények támaszkodhatnak a szabványos törzsekre. De a régebbi épületek, amelyekben a magasított padlólapok alatt nyitott utakkal vannak ellátva, más történetet mesélnek el - a gyalogos forgalom, a guruló kocsik és az alkalmi rágcsálók tevékenysége, mind olyan zúzódási és horzsolási veszélyeket okoznak, amelyek kezelésére a kettős-burkolatú konstrukciót sosem tervezték. Ha dokumentált kártevő-incidensek vannak, vagy az útvonalait nehéz berendezésekkel osztják meg, ez önmagában indokolja a páncélozott MPO-szerelvényeket a gerincszegmenseken. A döntési pont itt egyértelmű: vizsgálja meg az utat, mérje fel a reális mechanikai veszélyeket, és hagyja, hogy a tárgyi bizonyítékok vezessenek.
Az ipari és szélsőséges környezet nem hagy teret a vitának. A gyári padlók a kábeleket a gépek állandó vibrációjának teszik ki. A bányászati vezérlőtermek részecskeszennyeződést és szélsőséges hőmérsékleti értékeket okoznak. A kültéri 5G-s szekrények a fagyos-olvadási körülményeken és az UV-sugárzáson át futnak. A katonai terepi bevetések a fentiek mindegyikét kombinálják a becsapódási kockázattal. Ezekben a beállításokban a szabványos főkábel -20 foktól +60 fokig terjedő névleges működési tartománya és nagyjából 100-200 N törésállósága egyszerűen nem elegendő. A –40 foktól +75 fokig terjedő páncélozott MPO patch kábelek, amelyek több mint 1000 N oldalirányú nyomóerőt képesek ellenállni, itt nem számítanak prémium fejlesztésnek - ezek alapkövetelmény. Ha a kapcsolat olyan területen fut át, amelyen nincs hagyományos adatközponti védelem, a páncélozott opció eltávolítja azt a hibaüzemmódot, amelyet gondos kábelkezeléssel nem lehet teljesen kiküszöbölni.
Rövid kereszt-csatlakozási pontok a szekrényen belül - jellemzően két méter alattiak a kazetták, az adapterpanelek és az adó-vevők között - a szabványt előnyben részesítikMTP/MPO multimódusú patch kábelek. A környezet teljesen zárt, a kábelt alig kezelik a kezdeti telepítés után, és a rugalmasság többet jelent, mint a törésállóság. A páncélozott merevség valóban ellene hat a szűk házakban, ahol a hajlítási sugár prémium.

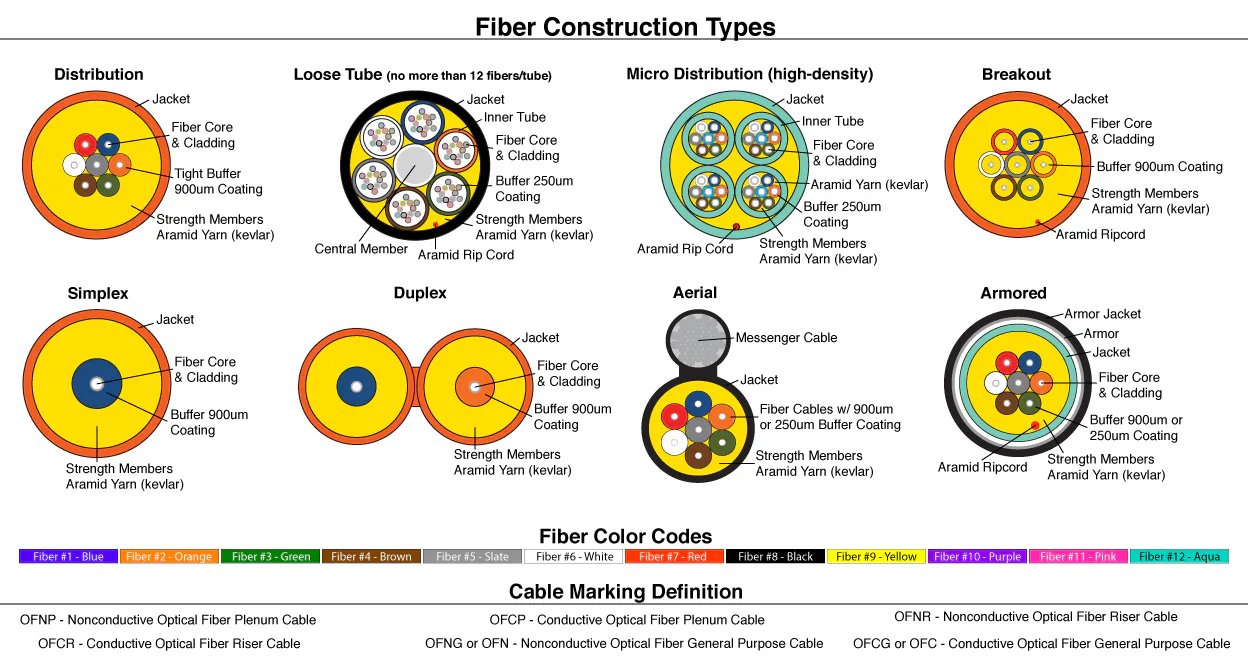

Mi van valójában az egyes kábelek belsejében
A szabványos MPO főkábel általában 12-144 szálat köt össze a kétrétegű-köpenyben. AMTP/MPO OM3 szálas patch kábelszabványos formában körülbelül 3,0 mm külső átmérőjű. Mindkét vége gyárilag-precíziós-polírozott MT érvéghüvellyel van ellátva - 8, 12 vagy 24 szál csatlakozónként -, és minden szerelvényhez külön tesztjelentés tartozik, amely csatornánként mutatja be a beillesztési veszteséget. A konstrukció szándékosan minimális: éppen elegendő védelem egy ellenőrzött beltéri folyosóra, ami alacsonyan tartja a súlyt és megkönnyíti a kezelést a sűrű kábeltálcákban.
A páncélozott MPO/MTP patch zsinórok hullámos acélcsövet vagy egymásba illeszkedő alumínium páncélt vezetnek be a szálköteg és a külső köpeny közé. Egyes tervek aramid fonalat rétegeznek egy acél szilárdságú elem tetejére, ami a törésállóságot a szabványos szerkezetek durván tízszeresére növeli. Ez 4,0–5,0 mm-re növeli a külső átmérőt és növeli a súlyt. A modern páncélozott kivitel azonban meglepően rugalmas marad. Egy jól-megtervezett páncélozott MPO-kábel körülbelül 50 mm-es minimális hajlítási sugarat érhet el, ami a legtöbb strukturált kábelezési környezetben működőképes. A legfontosabb gyártási különbség az, hogy van-e pufferréteg a páncél és a szálszalag között - anélkül, hogy a merev páncél a hajlítási pontokon nekiütődhet-e a szálaknak, és olyan mikro-hajlítási veszteséget okozhat, amely nem mutatkozna meg egy egyenes-kábelbeillesztési veszteség vizsgálatakor.
A páncél kerül a jelbe?
Maga a páncélozott burkolat közvetlenül nem növeli a beillesztési veszteséget a csatlakozó interfészén. A beillesztési veszteség a hüvely geometriájától, a szálak elrendezésétől és a vég-felület polírozási minőségétől - függ, nem attól, hogy mi van a kábeltest körül. A kis-veszteségű MTP-csatlakozó egy páncélozott szerelvényen még mindig eléri a 0,15–0,25 dB-t páronként, ha megfelelően gyártják, ami megegyezik a szabványos törzsön lévő azonos csatlakozóval. 400 G SR4 hullámhosszon mindkét kábeltípus azonos csatlakozóminőséget használ, funkcionálisan azonos veszteséget -, jellemzően 0,15–0,35 dB többmódusú OM4 szerelvények esetén.
Ahol a páncél büntetést vonhat be, az a mikro{0}}hajlítás. Ha az acélcső gyengén gyártott, vagy a kábelt a megadott minimumnál szorosabb hajlítások vezetik, a páncél összenyomódik a szálszalaggal, és a mikro-hajlítás csillapítása bekúszik. Ez gyártási minőségi és beszerelési fegyelembeli probléma, nem pedig a páncélozott konstrukció velejárója. A páncélozott MPO-zsinórok értékelésekor mindig kérje a hajlítási-csillapítási tesztadatokat -, ne csak a statikus beillesztési-vesztési tanúsítványt. Bármely olyan szállító, amely csak egyenes-kábelveszteség-számokat ad meg, mikro{10}}hajlítási problémát rejthet. Annak mélyebb megértéséhez, hogy a szálminőségek hogyan befolyásolják a veszteségköltségvetést, aOM1–OM5 multimódusú szálak összehasonlításahasznos kontextust biztosít a modális sávszélességről és a csillapítási jellemzőkről a különböző szálosztályokban.
Ez azt is jelenti, hogy minden olyan összeköttetési szegmensnél, ahol az optikai veszteség költségkerete szűkös -, például egy hosszú, 400 G-os SR4 elérése a 100{5}} méteres OM4 határérték közelébe -, figyelembe kell vennie a páncélozott kábel hajlítási csillapításának kockázatát, ha az útvonal szűk kanyarokat tartalmaz. Ha az út egyenes és tágas, a páncél optikailag nem kerül semmibe. Ha az útvonal több szűk sarkon keresztül kényszeríti a kábelt, a szabványos kábelek rugalmassága a gyakorlatban alacsonyabb teljes kapcsolatveszteséget eredményezhet.
Mechanikai védelem részletesen
A szabványos MPO törzskábelek kezelik a strukturált kábelezési környezetben előforduló feszültségeket: mérsékelt húzóterhelést a telepítési húzások során, oldalirányú nyomást a megosztott tálcákban lévő kábelkötegekből, és alacsony{0}}szintű rezgést az épületrendszerekből. Az aramid fonallal megerősített kettős-hüvelyes kialakítás megfelel az IEC 60794 és a TIA-568 beltéri kábelezésre vonatkozó mechanikai követelményeinek. Ezek nem sérülékeny kábelek -, egyszerűen azokra a körülményekre tervezték, amelyekkel egy jól kezelt létesítményben szembe kell nézniük.
A páncélozott szerelvények más fenyegetési profillal foglalkoznak. Az acél- vagy alumíniumréteg ellenáll az olyan nyomóerőknek, amelyek tartósan deformálják a szabványos burkolatot. Guruló székek emelt-padlón, nehéz kocsik a raktárban, rágcsálófogak olyan létesítményben, ahol a kártevőirtás nem tökéletes - ezek nem elméleti kockázatok; ezek dokumentált hibamódok, amelyekkel a szálkarbantartó csapatok rendszeresen találkoznak. Egyes páncélozott MPO-konstrukciók több mint 1000 N oldalirányú nyomóerőt is kibírnak, ami öt-tízszerese a szabványos szerkezetek kapacitásának. A kiterjesztett hőmérsékleti tartomány (–40–+75 fok, szemben a –20–+60 fokkal a tipikus beltéri csomagtartók esetében) még jobban megkülönbözteti a kettőt a klímaszabályozott téren kívüli alkalmazáshoz.
Amikor felméri, hogy egy adott szegmensnek szüksége van-e páncélzatra, számolja meg a fizikai kockázati tényezőket a kábel tényleges útja mentén: zúzódásnak vagy ütközésnek való kitettség, dokumentált rágcsáló- vagy kártevőtevékenység, a beltéri normákat meghaladó hőmérséklet- vagy páratartalom-emelkedés, és hogy a vezetőerők 50 mm-nél szorosabbra hajlik-e. Ezen tényezők közül kettő vagy több egyetlen útszakaszon erősen alátámasztja a páncélozott konstrukciót. Ha az útvonal teljesen zárt, klímaszabályozott-és mechanikai veszélyektől mentes, a szabványos főkábel ugyanazt az optikai teljesítményt nyújtja kisebb tömeggel és költséggel.
Polaritás és kompatibilitás
Mind a páncélozott, mind a szabványos MPO összeállítások ugyanazt a TIA-568 polaritási módszert követik - A típusú (egyenes-átmenő), B típusú (fordított) és C típusú (páros átfordítás). A páncélréteg nem befolyásolja a csapok igazítását, a nemek szerinti konfigurációt vagy a csatlakozók együttműködési képességét. Egy női páncélozott MPO-12 kábel kompatibilitási probléma nélkül kompatibilis egy szabványos MPO-12 adapterpanellel, és szabadon keverheti a páncélozott és a szabványos szegmenseket ugyanazon a linken belül, amíg a szálak száma, polaritása és csatlakozó minősége megegyezik.
Egy gyakorlati szempont, amit érdemes megjegyezni: mivel a páncélozott kábelek merevebbek, gondosan tervezze meg a csatlakozók tájolását a szűk burkolatokban. Kulcs-fel-billentyű-párosítás egy sűrűn lakott területenMPO/MTP száloptikai adapter paneltovábbi hézagot igényelhet, ha a kábel páncélzata megakadályozza a szűk hajlításokat, amelyeket a szabványos vezetékek könnyen kezelnek. Ez nem kompatibilitási probléma - ez egy kábelkezelési tervezési részlet, amely jelentős csalódást jelenthet a telepítés során, ha a rack magassági rajzán a kábelek helyszínre érkezése előtt foglalkozik.
Olyan áttörési alkalmazásokhoz, ahol az MPO trönk egyes duplex kapcsolatokat táplál be,MTP/MPO-SC vagy LC kábelkötegbiztosítják az átmenetet, és ugyanaz a páncélozott{0}}a-standard értékelés vonatkozik a kitörési szegmensre is a fizikai környezet alapján.
Gyakran Ismételt Kérdések
K: Keverhetem a páncélozott MPO patch kábeleket szabványos MPO trönk kábelekkel ugyanazon a linken?
V: Igen. A páncélozott és a szabványos MPO-szerelvények azonos MTP/MPO-csatlakozókat használnak, amelyek megfelelnek az IEC 61754-7 és a TIA-604-5 szabványnak. Egy női páncélozott zsinór illeszkedik egy szabványos férfi csomagtartóhoz bármely kompatibilis adapterpanelen keresztül. A páncél csak a kábeltestet érinti, az optikai interfészt nem. Győződjön meg arról, hogy mindkét szerelvény azonos szálszámmal, polaritástípussal és csatlakozóminőséggel rendelkezik (normál vagy alacsony veszteségű), hogy elkerülje az össze nem illő behelyezési veszteséget.
K: A páncélos kabát befolyásolja a tisztítási és ellenőrzési eljárásokat?
V: Nem. A csatlakozó-végfelülete megegyezik a páncélozott és a szabványos szerelvények esetében. Használja ugyanazt az MTP-specifikus tekercs-típusú vagy kazettatisztítót, minden párosítás előtt ellenőrizze 200x+ szálas távcsővel, és tartsa a porvédő sapkákat a helyén, ha a csatlakozókat nem használja. A páncél nem befolyásolja a hüvely szennyeződését vagy a tisztítási hozzáférést.
K: Milyen szálszám érhető el a páncélozott MPO/MTP kábelekben?
V: A páncélozott MPO kábelek általában 8-szálas, 12 szálas és 24 szálas konfigurációkban állnak rendelkezésre, amelyek megfelelnek a 40G, 100G, 200G és 400G párhuzamos optikában használt szabványos számoknak. Egyes gyártók 48 szálas és nagyobb számú páncélozott törzseket kínálnak a gerinchálózati alkalmazásokhoz, bár a rendelkezésre állás változó. A 12-szálas és 24-szálas változatok lefedik az adatközponti és ipari felhasználási esetek túlnyomó részét.
K: Alkalmas-e egy páncélozott MPO-kábel plenum terekhez?
V: Ez a kabát minősítésétől függ. Maga a páncélréteg nem határozza meg a tűzállóságot -, a külső köpeny anyaga igen. A páncélozott MPO zsinórok OFNP (plenum), OFNR (felszálló) és LSZH kabát opciókkal kaphatók. Mindig ellenőrizze, hogy a kábel tűzállósági besorolása megfelel-e az építési szabályzat követelményeinek, mielőtt -szellőztető helyiségbe telepíti.
K: Hogyan viszonyul a behelyezési veszteség a páncélozott és a szabványos MPO-kábelek között 400 G SR4 hullámhosszon?
V: Ha mindkét kábel azonos minőségű MTP-csatlakozót használ (pl. alacsony -veszteség vagy elit), a páronkénti beillesztési veszteség funkcionálisan azonos -, többmódusú OM4-szerelvények esetén általában 0,15–0,35 dB. A páncél nem rontja a csatlakozó -szintű optikai teljesítményét. Az egyetlen forgatókönyv, ahol a páncél további veszteséget okozhat, ha a kábelt a minimális hajlítási sugara alatt vezetik, ami mikro{10}}hajlítási csillapítást okoz a szálban. A gyártó által megadott hajlítási sugár betartása kiküszöböli ezt a kockázatot.
