Mi az SC LC patch kábel?
Az SC-LC száloptikai patch kábel egy kis, kompakt patch kábel, amelyet nagyon népszerűek sok alkalmazásban. Ezek a hálózati megoldások magukban foglalják a távközlési hálózatokat, LAN-okat, adatfeldolgozó hálózatokat, eszközlezárókat és helyiségelosztásokat. Az SC-LC patch kábeleket úgy tervezték, hogy gyors Ethernet-megoldásokat biztosítsanak a Gigabites alkalmazásokban és az ATM-alkalmazásokban, kisebb helyigény mellett.
Specifikáció
| Paraméter | Egység | FC, SC, LC/ Armored fiber patch zsinór | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Beillesztési veszteség (tipikus) | dB | Kisebb vagy egyenlő, mint 0,3 | Kisebb vagy egyenlő, mint 0,2 | Kisebb vagy egyenlő, mint 0,3 | Kisebb vagy egyenlő, mint 0,2 | Kisebb vagy egyenlő, mint 0,3 | Kisebb vagy egyenlő, mint 0,2 | Kisebb vagy egyenlő, mint 0,2 | Kisebb vagy egyenlő, mint 0,3 | Kisebb vagy egyenlő, mint 0,2 | Kisebb vagy egyenlő, mint 0,2 | Kisebb vagy egyenlő, mint 0,3 | Kisebb vagy egyenlő, mint 0,3 |
| Megtérülési veszteség | dB | 45-nél nagyobb vagy egyenlő | 50-nél nagyobb vagy egyenlő | 60-nál nagyobb vagy egyenlő | 30-nál nagyobb vagy egyenlő | 45-nél nagyobb vagy egyenlő | 50-nél nagyobb vagy egyenlő | 30-nál nagyobb vagy egyenlő | 45-nél nagyobb vagy egyenlő | 50-nél nagyobb vagy egyenlő | 35-nél nagyobb vagy egyenlő | 55-nél nagyobb vagy egyenlő | 75-nél nagyobb vagy egyenlő |
| Működési hullámhossz | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Cserélhetőség | dB | Kisebb vagy egyenlő, mint 0,2 | Kisebb vagy egyenlő, mint 0,2 | Kisebb vagy egyenlő, mint 0,2 | Kisebb vagy egyenlő, mint 0,2 | ||||||||
| Rezgés | dB | Kisebb vagy egyenlő, mint 0,2 | Kisebb vagy egyenlő, mint 0,2 | Kisebb vagy egyenlő, mint 0,2 | Kisebb vagy egyenlő, mint 0,2 | ||||||||
| Üzemi hőmérséklet | fokozat | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Tárolási hőmérséklet | fokozat | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Kábel átmérő | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||

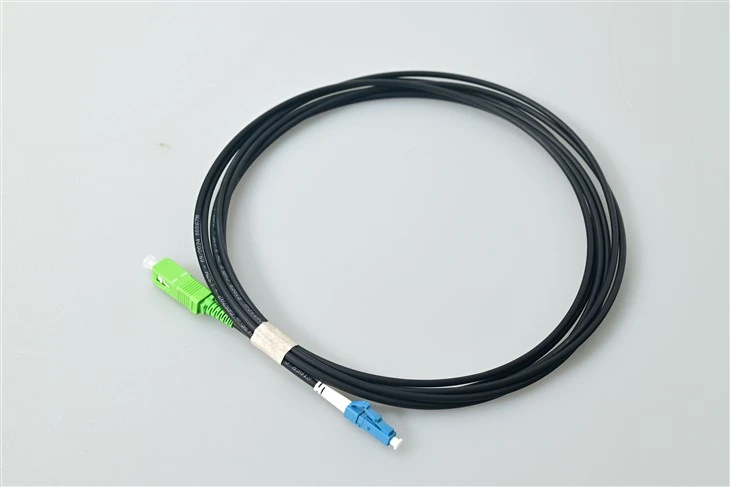

SC/APC-LC/UPC száloptikai patch kábel
APC-–-UPC hibrid tervezés
Az SC/APC 8 fokos szögben megdöntött polírozás 60 dB-nél nagyobb vagy azzal egyenlő visszatérési veszteséget biztosít. Az LC/UPC dómpolírozás 50 dB-nél nagyobb vagy azzal egyenlő. Egy kábel köti össze mindkét interfésztípust - a zöld test az APC-t, a kék az UPC-t jelöli.

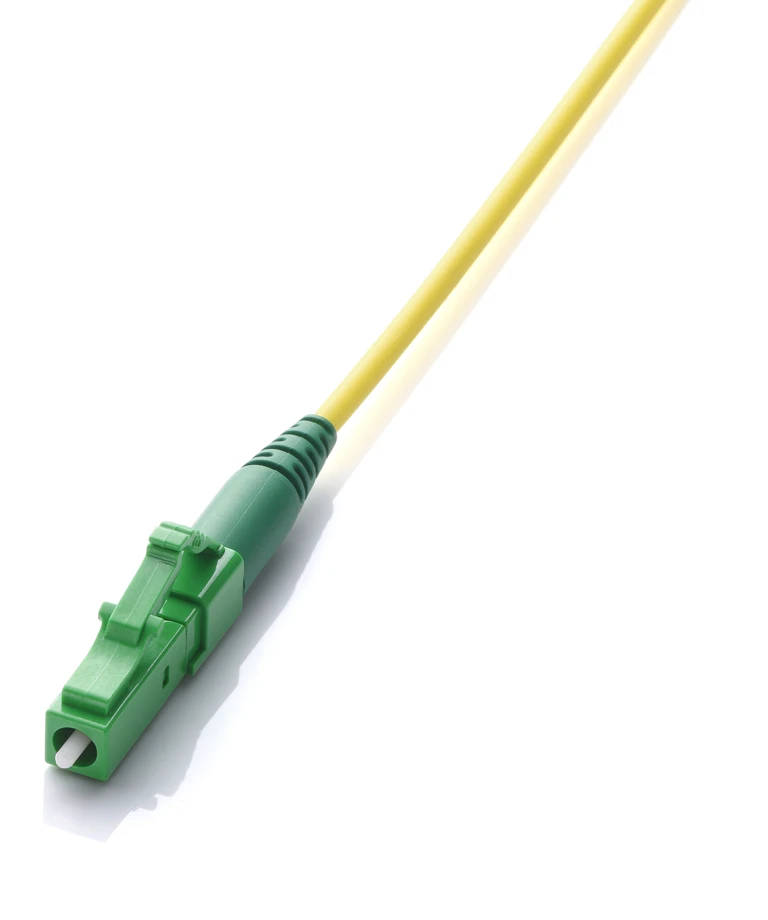

Kis méretű, nagy{0}}sűrűségű LC-csatlakozás
Az LC 1,25 mm-es érvéghüvely fele akkora, mint az SC 2,5 mm-es - megduplázza a portsűrűséget az SFP/SFP+/QSFP adó-vevőkben. RJ-stílusú retesz a gyors csatlakoztatáshoz-és -húzáshoz.

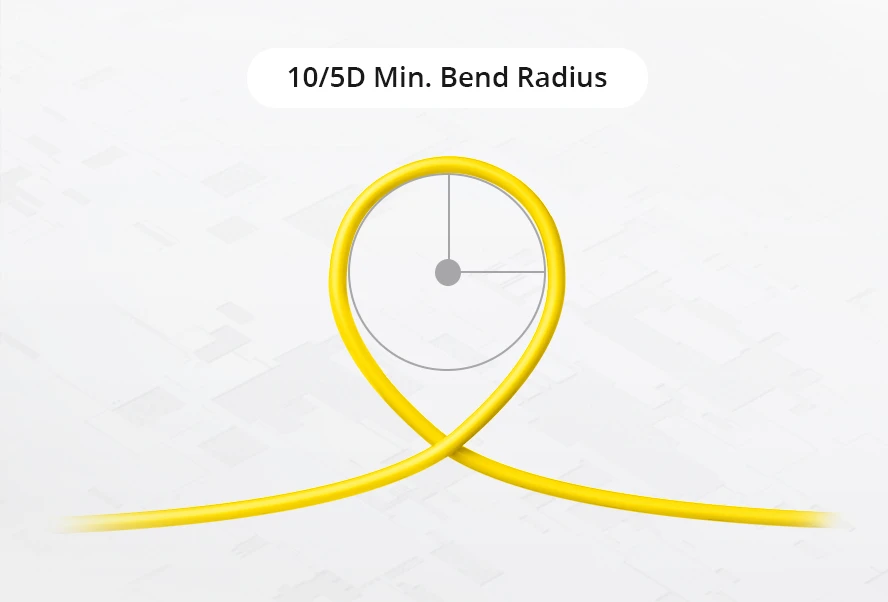

G.657.A1 Bend-Érzéketlen szál
10 mm-es minimális hajlítási sugár a szoros rögzítéshez a patch panelekben és a-padló alatti vezetékekben. Visszafelé kompatibilis a G.652.D-vel. 40 km-ig támogat 1550 nm-en.
Alkalmazási megoldások
Tipikus telepítési forgatókönyvek ehhez az SC–LC egymódusú száloptikai patch kábelhez.
FTTH / GPON hozzáférési hálózat
Csatlakoztatja az SC/APC OLT portokat az ODF LC/UPC ONT berendezéséhez. APLC elosztóa terjesztési útvonalon szintén SC/APC interfészt használ.
Data Center Cross{0}}Connect
Az SC/APC szálelosztó paneleket közvetlenül az LC/UPC SFP+ adó-vevőkre javítja a ToR kapcsolókban. Támogatja a 10 GbE, 25 GbE és 100 GbE adatátvitelt.

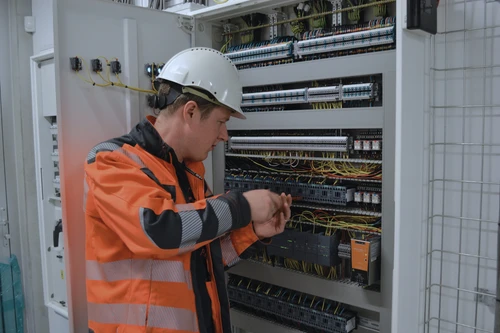

CATV / RF szálon keresztül
Az APC vége{0}}megakadályozza a CSO/CTB torzítást az analóg videóban. A fejállomási adók és az optikai csomópontok között használják a HFC-hálózatokban.

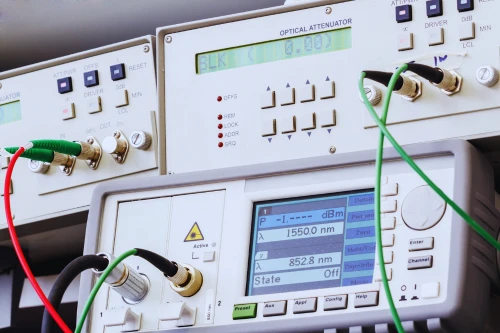

Távközlési tesztelés és mérés
Referencia-minőségű tesztkábel az LC/UPC OTDR tesztportok SC/APC elosztókeretekhez való csatlakoztatásához a központi irodákban.
Vállalati LAN-migráció
Új LC-alapú kapcsolókkal és útválasztókkal áthidalja az örökölt SC-végződésű strukturált kábelezést, további le-és nélkül.
WDM multiplexelési rendszerek
Az SC/APC mux/demux portokat LC/UPC transzponderekkel kapcsolja össze CWDM és DWDM telepítésekben.
Termékleírás
Minden száloptikai patch kábelt 100%-ban teszteltek behelyezési és visszatérési veszteség szempontjából 1310/1550 nm-en. A cirkónium-oxid kerámia érvéghüvelyek legfeljebb 0,2 dB cserélhetőséget biztosítanak 1000 vagy annál nagyobb párosítási cikluson keresztül. ISO 9001:2015 tanúsítvánnyal rendelkező létesítmény. Telcordia GR-326, IEC 61300, RoHS, REACH-kompatibilis. OFNR és LSZH kabát opciók. A kábel átmérője φ0,9 / φ2,0 / φ3,0 mm. Egyedi hosszúságok 0,3 m-100 m között kaphatók.
Termékleírás
K: Mi a különbség az APC és a UPC között egy száloptikai patch kábelen?
V: Az APC-nek 8 fokos szögű vég-felülete van (nagyobb vagy egyenlő, mint 60 dB visszatérési veszteség), az UPC-nek kupola-alakú vége-felülete van (50 dB-nél nagyobb vagy egyenlő). A GPON és CATV rendszerek APC-t igényelnek a terjesztési oldalon; berendezések portjai, például az SFP adó-vevők UPC-t használnak. Zöld csatlakozó=APC, kék=UPC.
K: Csatlakoztathatok APC-csatlakozót egy UPC-adapterhez?
A: No. Mismatched polish creates an air gap causing >3 dB veszteség és érvéghüvely sérülés. Mindig párosítsa az APC-t az APC-vel, a UPC-t a UPC-vel. A ferde kulcsnyílás beSC/APC adapterekmegakadályozza a legtöbb véletlen kereszt{0}}párosodást.
K: Milyen sebességek és távolságok támogatottak?
V: 100 Mbps és 100 GbE között. 10 km-ig 1310 nm-en, 40 km-ig 1550 nm-en. A tényleges elérés az adó-vevő optikai költségvetésétől és a teljes kapcsolatvesztéstől függ.
K: Mi a különbség a patch zsinór és aszál copfos?
V: A patch kábel mindkét végén csatlakozóval rendelkezik a plug{0}}és-play használatához. A pigtailnek egy csatlakozója és egy csupasz szálvége van a törzskábelekhez való fúzióhoz.
K: Rendelhetek egyedi hosszúságú vagy duplex változatokat?
V: Igen. Egyedi 0,3 m-100 m, átfutási idő 3-5 nap. Duplex, páncélozott és LSZH változatok kaphatók. Mi is készítünk12 magos SC/APC – LC/UPCmagasabb rostszámú igényekhez.
