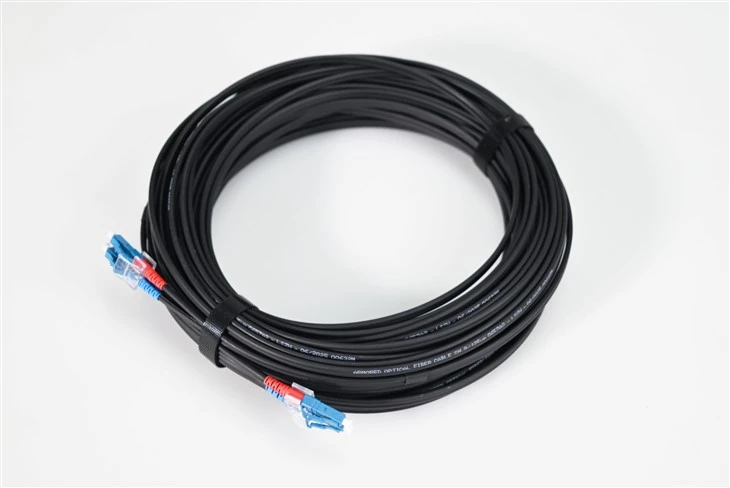

Mi az LC LC patch kábel?
LC-LC száloptikai patch kábelegy kis, kompakt patch kábel, amelyet nagyon népszerűek sok alkalmazásban. Ezek a hálózati megoldások magukban foglalják a távközlési hálózatokat, LAN-okat, adatfeldolgozó hálózatokat, eszközlezárókat és helyiségelosztásokat. Az LC-LC patch kábeleket úgy tervezték, hogy gyors Ethernet-megoldásokat biztosítsanak a Gigabites alkalmazásokban és az ATM-alkalmazásokban, kisebb helyigény mellett.
Specifikáció
| Paraméter | Egység | FC, SC, LC/ Armored fiber patch zsinór | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Beillesztési veszteség (tipikus) | dB | Kisebb vagy egyenlő, mint 0,3 | Kisebb vagy egyenlő, mint 0,2 | Kisebb vagy egyenlő, mint 0,3 | Kisebb vagy egyenlő, mint 0,2 | Kisebb vagy egyenlő, mint 0,3 | Kisebb vagy egyenlő, mint 0,2 | Kisebb vagy egyenlő, mint 0,2 | Kisebb vagy egyenlő, mint 0,3 | Kisebb vagy egyenlő, mint 0,2 | Kisebb vagy egyenlő, mint 0,2 | Kisebb vagy egyenlő, mint 0,3 | Kisebb vagy egyenlő, mint 0,3 |
| Megtérülési veszteség | dB | 45-nél nagyobb vagy egyenlő | 50-nél nagyobb vagy egyenlő | 60-nál nagyobb vagy egyenlő | 30-nál nagyobb vagy egyenlő | 45-nél nagyobb vagy egyenlő | 50-nél nagyobb vagy egyenlő | 30-nál nagyobb vagy egyenlő | 45-nél nagyobb vagy egyenlő | 50-nél nagyobb vagy egyenlő | 35-nél nagyobb vagy egyenlő | 55-nél nagyobb vagy egyenlő | 75-nél nagyobb vagy egyenlő |
| Működési hullámhossz | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Cserélhetőség | dB | Kisebb vagy egyenlő, mint 0,2 | Kisebb vagy egyenlő, mint 0,2 | Kisebb vagy egyenlő, mint 0,2 | Kisebb vagy egyenlő, mint 0,2 | ||||||||
| Rezgés | dB | Kisebb vagy egyenlő, mint 0,2 | Kisebb vagy egyenlő, mint 0,2 | Kisebb vagy egyenlő, mint 0,2 | Kisebb vagy egyenlő, mint 0,2 | ||||||||
| Üzemi hőmérséklet | fokozat | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Tárolási hőmérséklet | fokozat | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Kábel átmérő | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Jellemzők
Megfelel az SFF megoldások iránti növekvő igényeknek
Az LC csatlakozók csak 1,25 mm átmérőjű érvéghüvellyel készülnek, ami nagy előnyt jelent a sűrűn lakott száloptikai hálózatoknál. Az LC csatlakozót az IEC 61754-20 szabvány szerint gyártják nagy sűrűségű csatlakozásokhoz, például SFP, XFP és SFP+ adó-vevőkhöz.
Egymódusú vagy többmódusú LC{0}}LC, felszálló vagy bővítőképességű
Mi ellátjukLC-LC száloptikai kábel szerelvények egymódusú és többmódusú opciókkal, egymódusú (9/125 OS1, OS2), duplex és többmódusú (50/125 és 62,5/125) opciókkal. Kiválaszthatja, hogy felszállóalkalmazáshoz vagy csatlakozóaljzathoz való, vagy teljesen személyre szabott legyen. Ha többet szeretne megtudni az LC-LC patch kábelekhez nyújtott OEM/ODM szolgáltatásunkról, vegye fel velünk a kapcsolatot.
Könnyű és kényelmes kihúzás
A kényelmesen bepattintható konfigurációval felépített LC-LC-csatlakozások olyan reteszelő mechanizmusokkal vannak felszerelve, amelyek hasonlóak az RJ45-ös csatlakozók rögzítőfüléhez. Most már egyszerűen csatlakoztathatja és leválaszthatja a csatlakozót a készülékről. A rögzítőfülek fröccsöntöttek-, amelyek fokozott tartósságot biztosítanak a kábelek telepítése és karbantartása során a húzásoknak, húzódásoknak, beakadásoknak és ütéseknek.
Biztonságos és tesztelt szálas összeállítás alacsony behelyezési veszteséggel
Patch zsinórjaink 100%-ban optikailag ellenőrzöttek és teszteltek, hogy alacsony, 0,02 dB-t nem meghaladó behelyezési veszteséget hozzanak létre.
Alkalmazások
Színes{0}}Kódolt adatközponti kábelkezelés

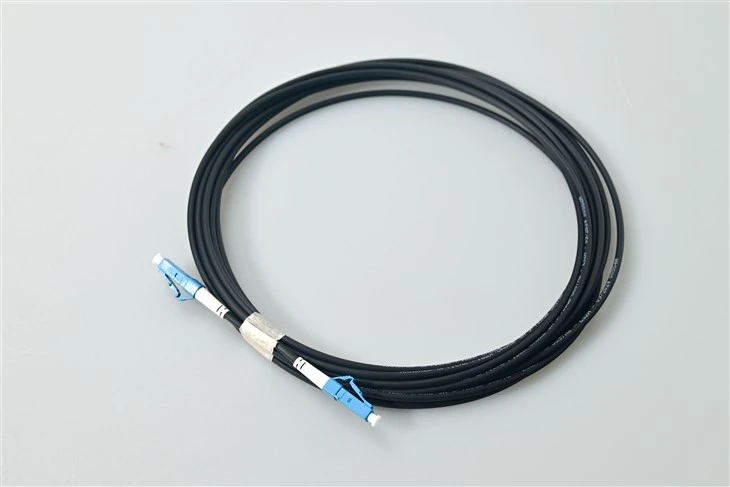

A fekete szimplex LC szálas kábelek vizuális megkülönböztetést tesznek lehetővé olyan környezetben, ahol a szín{0}}kódolás segíti a gyors hibaelhárítást. A több ezer patch-kapcsolatot kezelő hálózati üzemeltetési csapatok fekete-köpenyes LC UPC-kábeleket használnak az adott VLAN-ok, -out of-sávkezelési hivatkozások vagy lefoglalt tesztportok kijelölésére.
SFP és SFP+ adó-vevő javítás
Ennek az LC szimplex kábelnek az 1,25 mm-es kisméretű érvéghüvelye megfelel az SFP, SFP+ és XFP optikai modulok kompakt portsűrűségének. A 48 portos SFP+ vonalkártyákkal nagy-sűrűségű switcheket telepítő mérnökök vékony fekete LC patch kábelekre támaszkodnak a kábelköteg átmérőjének minimalizálása érdekében. Ezen adó-vevők párosítási oldalánLC duplex száloptikai adapterek nagy{0}}sűrűségű panelek telepítéséheza szabványos interfész komponens.
Broadcast Routing és Master Control Rooms
A televíziós berendezések gyakran szabványosítják a fekete szálas áthidalókkal a videorouterek összekötő vonalait, hogy csökkentsék a vizuális zűrzavart stúdióvilágítás mellett. A szimplex LC UPC kialakítás az egyirányú SDI-over-szálas útvonalakhoz illeszkedik, ahol csak egyetlen adási vagy vételi szálra van szükség.
Laboratóriumi és próbapadi műszerek
Az optikai tesztelő mérnökök az OTDR egységeket, az optikai teljesítménymérőket és a spektrumanalizátorokat fekete LC szimplex patch kábelekkel kötik össze, amelyek kiemelkednek a színes referenciaszálakból. Az alacsony, 0,2 dB-es beillesztési veszteség specifikáció minimális mérési bizonytalanságot biztosít a kalibrálás során.
Biztonságos kormányzati és pénzügyi hálózatok
A szigorú kábelazonosítási szabályokat alkalmazó létesítmények fekete LC egymódusú patch kábeleket helyeznek el a minősített vagy érzékeny hálózati szegmenseken. A nem-szabványos szín megakadályozza a véletlen kereszt-csatlakozást az általános-célú sárga egymódusú kábelezéssel.
Kültéri-–-beltéri elhatárolási pontok
A kültéri páncélozott kábeleket az épület belépési pontjain végző technikusok gyakran áttérnek fekete beltéri szimplex LC jumperekre, mielőtt befoltoznák a fő elosztókeretet. A színkontraszt egyértelműen jelzi a határvonalat a külső üzem és a helyiség kábelezése között.
GYIK
1. kérdés: Miért válasszon fekete burkolatot a normál sárga helyett az egymódusú LC patch kábelhez?
V: A fekete LC szimplex kábelek speciális kábelkezelési igényeket szolgálnak ki. Az adatközpontok üzemeltetői arra használják őket, hogy vizuálisan elkülönítsék a felügyeleti forgalmat, teszteljék az áramköröket vagy a biztonságos hálózati szegmenseket az éles sárga egymódusú hivatkozásoktól.
2. kérdés: Ez a szimplex LC UPC kábel kompatibilis a duplex SFP+ adó-vevőkkel?
V: Az SFP+ modulok külön TX és RX porttal rendelkeznek, mindegyik szimplex LC csatlakozóval rendelkezik. Egy pár fekete LC szimplex patch kábel helyettesíthet egyetlen duplex kábelt, ha az adási és vételi útvonalak független irányítása előnyben részesítendő.
3. kérdés: Mit jelent az 1,25 mm-es érvéghüvely mérete a portsűrűség szempontjából?
V: Az 1,25 mm-es kerámia érvéghüvely fele az SC vagy FC csatlakozók átmérőjének, így a portok számának kétszeresét teszi lehetővé ugyanazon a panelen. A nagy-sűrűségű LC-patch panelek 72 vagy 144 portot helyeznek el egyetlen rack egységben. Ha mélyebb összehasonlítást szeretne látni arról, hogy az LC hogyan lép fel a nagyobb-formátumú csatlakozókkal sűrű környezetben, lásd:nagy-sűrűségű LC szálas csatlakozómegoldások adatközpontokhoz és vállalati kábelezéshez.
4. kérdés: Hogyan egyszerűsíti le a húzó{1}}fülreteszelő mechanizmus a karbantartást?
V: Az egyes LC UPC-csatlakozók fröccsöntött-reteszei egyszerű hüvelykujjnyomással kioldhatók, hasonlóan az RJ45-ös dugóhoz. A zsúfolt patch paneleket szervizelõ technikusok értékelik az ingyenes leválasztást, amely csökkenti a véletlen szálkárosodást.
5. kérdés: Milyen behelyezési veszteségre számíthatok ettől a fekete LC szimplex egymódusú kábeltől?
V: A gyári tesztelés garantálja, hogy a beillesztési veszteség 0,2 dB-nél kisebb vagy egyenlő párosított csatlakozópáronként. Ez a szigorú tűrés megőrzi az optikai teljesítmény költségvetését a távközlési szolgáltató hálózatok hosszú, lépcsőzetes kapcsolataiban.
6. kérdés: A fekete kabát anyaga LSZH vagy PVC?
V: Mindkét kabát választható. Adja meg az LSZH-t a beltéri légterű vagy felszállóhelyiségekhez, ahol a tűzvédelmi előírásoknak való megfelelés alacsony-füst-, halogén-mentes anyagokat igényel. A PVC-köpenyek általános-célrack-foltozásra alkalmasak.
7. kérdés: Rendelhetek egyéni hosszúságot a rack-to{2}}rack szimplex futtatásához?
V: Igen. Az OEM szimplex LC egymódusú kábelek 0,5 méter és 100 méter közötti hosszúságban kaphatók. Azok a tömeges vásárlók, akik fekete szálas patch kábeleket szereznek be nagy telepítésekhez, mennyiségi árat kapnak.
8. kérdés: A fekete szín befolyásolja az optikai teljesítményt?
V: Nem. A kabát pigmentációja nem befolyásolja a belső szál vagy a csatlakozó fényezését. A fekete szimplex LC UPC-kábel azonos behelyezési veszteség és visszatérési veszteség előírásoknak felel meg, mint a sárga megfelelői. Ha a csatlakozó formátumbeli különbségeit is értékeli,az LC és SC száloptikai patch kábel csatlakozók közötti gyakorlati különbségeklefedi a legfontosabb kompromisszumokat{0}}a gyakori telepítési forgatókönyvekhez.
