A Fiber Optic PLC Splitterek szállítójaként megértem a csatolási hatékonyság kritikus fontosságát ezekben az eszközökben. A csatolás hatékonysága az elosztó kimeneti szálaiba indított optikai teljesítmény és a bemeneti szálba bevitt optikai teljesítmény arányára vonatkozik. Ennek a hatékonyságnak a javítása elengedhetetlen az optikai kommunikációs rendszerek optimális teljesítményének biztosításához. Ebben a blogbejegyzésben megosztok néhány hatékony stratégiát a Fiber Optic PLC Splitter csatolási hatékonyságának növelésére.
A Fiber Optic PLC osztók alapjainak megismerése
Mielőtt belemerülne a csatolás hatékonyságának javításának módszereibe, alapvető fontosságú, hogy rendelkezzen a Fiber Optic PLC Splitterek működésének alapjaival. A PLC (Planar Lightwave Circuit) elosztó egy passzív optikai eszköz, amely a bemeneti optikai jelet több kimeneti jelre osztja. Széles körben használják száloptikai hálózatokban, például az FTTH (Fiber to the Home) rendszerekben, hogy optikai jeleket osztjanak el több felhasználó számára.
A PLC-elosztók csatolási hatékonyságát számos tényező befolyásolja, beleértve az optikai szálak minőségét, a gyártási folyamat során a beállítási pontosságot és a környezeti feltételeket. Ezen tényezők figyelembevételével jelentősen javíthatjuk az elosztó csatolási hatékonyságát.
Kiváló minőségű optikai szálak kiválasztása
A PLC-osztóban használt optikai szálak minősége közvetlen hatással van a csatolási hatékonyságára. A kiváló minőségű szálak csillapítása alacsonyabb, jobb módus-mezőátmérő-illesztés és kevesebb szennyeződés. Az optikai szálak kiválasztásakor fontos figyelembe venni a következő jellemzőket:
- Módmező átmérő (MFD): A bemeneti és kimeneti szálak MFD-jének jól illeszkednie kell. Az MFD jelentős eltérése magas csatolási veszteségekhez vezethet. Például, ha a bemeneti szál MFD-je sokkal nagyobb, mint a kimeneti szálé, az optikai teljesítmény nagy része nem lesz hatékonyan csatlakoztatva a kimeneti szálhoz.
- Csillapítás: Az alacsony csillapítású szálakat részesítjük előnyben, mivel minimálisra csökkenthetik az optikai teljesítmény veszteségét az átvitel során. Az alacsonyabb csillapítású szálak biztosítják, hogy a bemeneti optikai teljesítmény nagyobb része érje el az elosztó kimeneti portjait.
- Fiber burkolat és magminőség: Az egyenletes burkolat- és magátmérőjű szálak, valamint az alacsony szennyeződések javíthatják a kapcsolási hatékonyságot. A szálszerkezet tökéletlenségei az optikai jel szóródását és abszorpcióját okozhatják, ami megnövekedett veszteségeket eredményezhet.

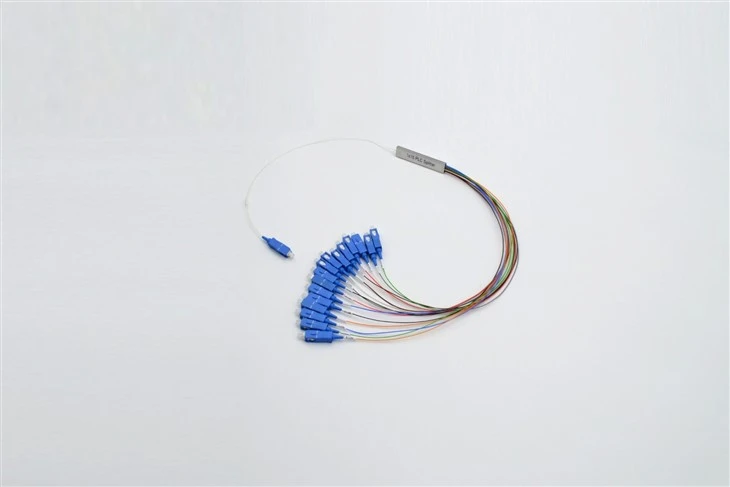

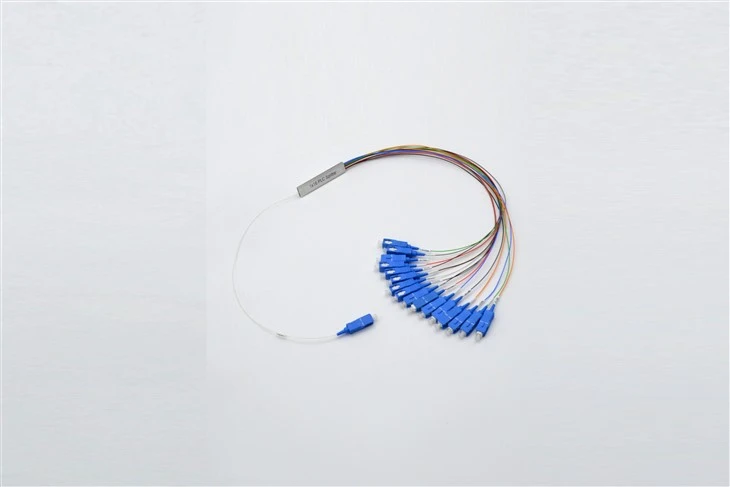

Számos kiváló minőségű optikai szálat kínálunk PLC elosztóinkhoz, beleértve1×2 Plc Fiber Splitter, Mini Module, Sc/apc,1x16 Plc szálelosztó, acélcső, csupasz szál 250 µm, Sc Upc, egymódusú, és1x32 Plc Fiber Optic Splitter. Ezeket a termékeket úgy tervezték, hogy megfeleljenek a legmagasabb minőségi és teljesítménykövetelményeknek.
Precíziós igazítás a gyártás során
Az optikai szálak és a PLC chip pontos összehangolása döntő fontosságú a magas csatolási hatékonyság eléréséhez. A gyártási folyamat során a következő igazítási technikákat lehet alkalmazni:
- Aktív igazítás: Az aktív igazítás magában foglalja az optikai teljesítmény figyelését a kimeneti portokon, miközben a szálak helyzetét a PLC chiphez viszonyítva állítja be. Ez a módszer lehetővé teszi az igazítás valós idejű optimalizálását a maximális csatolási hatékonyság elérése érdekében. A precíziós igazító berendezéssel néhány mikrométeres pontossággal tudjuk biztosítani a szálak egybeállítását.
- Passzív igazítás: A passzív igazítás a mechanikus rögzítéseken és a precíz gyártási tűréseken alapul a szálak és a PLC chip pozicionálásához. Bár kevésbé pontos, mint az aktív igazítás, tömeggyártásban költséghatékonyabb. A passzív beállító szerelvények gondos tervezése és kalibrálása azonban szükséges a beállítási hibák minimalizálása érdekében.
Gyártási folyamatunk az aktív és passzív igazítási technikákat egyaránt ötvözi a legmagasabb szintű pontosság biztosítása érdekében. Speciális beállító berendezéseket és szigorú minőség-ellenőrzési intézkedéseket használunk annak biztosítására, hogy minden PLC-elosztó megfeleljen magas minőségi szabványainknak.
A környezeti feltételek szabályozása
A környezeti tényezők, például a hőmérséklet, a páratartalom és a vibráció befolyásolhatják a PLC-elosztó csatolási hatékonyságát. E tényezők hatásának minimalizálása érdekében a következő intézkedéseket lehet tenni:
- Hőmérséklet szabályozás: A hőmérséklet-változások az optikai szálak és a PLC chip kitágulását vagy összehúzódását okozhatják, ami eltolódáshoz és megnövekedett csatolási veszteségekhez vezethet. Hőmérséklet-szabályozott burkolatok vagy hőkompenzációs technikák alkalmazásával stabil üzemi hőmérsékletet tarthatunk fenn az elosztó számára.
- Páratartalom elleni védelem: A magas páratartalom nedvesség felhalmozódását okozhatja az optikai szálak és a PLC chip felületén, ami megnövekedett csillapítási és csatolási veszteségeket eredményezhet. Ha az elosztót egy nedvességálló burkolatba zárja, és nedvszívó anyagokat használ, megóvhatja a nedvesség hatásaitól.
- Rezgés szigetelés: A vibráció hatására a szálak elmozdulhatnak a PLC chiphez képest, ami igazítási változásokhoz és csatolási veszteségekhez vezethet. Ha az elosztót rezgéscsillapító platformra szereli, vagy ütéscsillapító anyagokat használ, csökkentheti a vibráció hatását.
Rendszeres karbantartás és tesztelés
A rendszeres karbantartás és tesztelés elengedhetetlen a PLC-elosztó csatolási hatékonyságának hosszú távú stabilitásának biztosításához. A következő karbantartási és tesztelési eljárások végezhetők el:
- Szemrevételezés: Rendszeresen ellenőrizze az optikai szálakat és a PLC chipet, hogy nincs-e rajta sérülés, például repedés vagy karcolás. A sérült alkatrészeket azonnal ki kell cserélni, hogy elkerüljük a tengelykapcsoló hatékonyságának további romlását.
- Optikai teljesítmény tesztelése: Használjon optikai teljesítménymérőt az elosztó bemeneti és kimeneti optikai teljesítményének mérésére. Hasonlítsa össze a mért értékeket a specifikációkkal, hogy észlelje a kapcsolási hatásfok jelentős változásait. Ha a csatolás hatékonysága csökkent, további vizsgálatra és hibaelhárításra lehet szükség.
- Tisztítás: Tartsa tisztán az optikai csatlakozókat és a PLC chip felületét. Por és szennyeződés felhalmozódhat ezeken a felületeken, ami fokozott csillapítási és csatolási veszteséget okoz. Használjon megfelelő tisztítóeszközöket és oldatokat az alkatrészek rendszeres tisztításához.
Következtetés
A Fiber Optic PLC Splitter csatolási hatékonyságának javítása összetett, de elérhető cél. A kiváló minőségű optikai szálak kiválasztásával, a gyártás során a precíziós igazítás biztosításával, a környezeti feltételek ellenőrzésével, valamint a rendszeres karbantartással és teszteléssel jelentősen javíthatjuk az osztó teljesítményét.
A Fiber Optic PLC Splitters vezető szállítójaként elkötelezettek vagyunk amellett, hogy ügyfeleinknek a legmagasabb minőségű termékeket és megoldásokat kínáljuk. Termékeink, mint pl1×2 Plc Fiber Splitter, Mini Module, Sc/apc,1x16 Plc szálelosztó, acélcső, csupasz szál 250 µm, Sc Upc, egymódusú, és1x32 Plc Fiber Optic Splitter, úgy tervezték, hogy megfeleljenek ügyfeleink sokrétű igényeinek.
Ha érdeklődik Fiber Optic PLC osztóink vásárlása iránt, vagy bármilyen kérdése van a csatolás hatékonyságának javításával kapcsolatban, kérjük, forduljon hozzánk további megbeszélések és beszerzési tárgyalások céljából. Várjuk, hogy együtt dolgozhassunk az optikai kommunikációs igényeinek kielégítése érdekében.
Hivatkozások
- Ghatak, Ajoy K. és K. Thyagarajan. "Optikai elektronika a modern kommunikációban." Cambridge University Press, 2009.
- Senior, John M. és M. Yousif Jamal. "Optikai szálas kommunikáció: alapelvek és gyakorlat." Pearson oktatás, 2013.
