Hé! Mint a száloptikai PLC osztók szállítója, gyakran megkérdezem, hogyan lehet mérni ezen remek eszközök spektrális válaszát. Tehát azt hittem, megosztom néhány betekintést ebbe a témába.

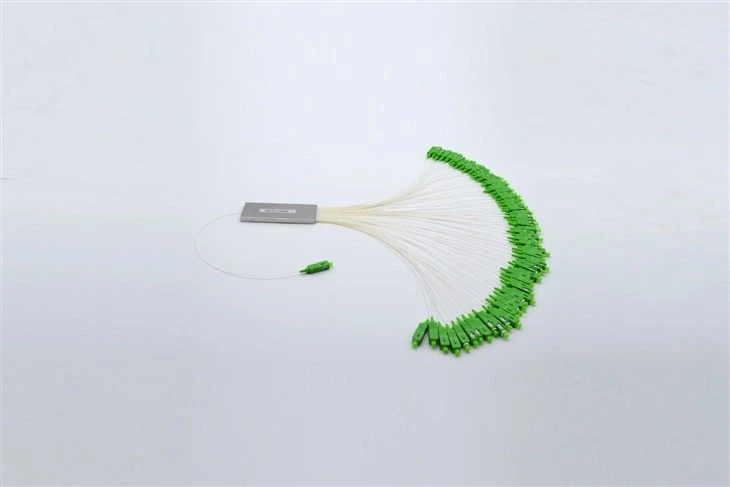

Először is, értsük meg, mi a száloptikai plc splitter. Ez a száloptikai hálózatok kulcsfontosságú eleme, amelyet egy optikai jel több kimenetre osztására használnak. Kínálunk egy sor ilyen osztó, például a1x64 PLC szálas osztó, acélcső, csupasz rost 250 μm, SC APC, Singlemode, a1x16 PLC szálas osztó, acélcső, csupasz rost 250 μm, SC UPC, Singlemode, és a1x4 PLC száloptikai elosztó-
Miért mérje meg a spektrális választ?
Alapvető fontosságú a száloptikai PLC -elosztó spektrális válaszának mérése. Segít megérteni, hogy az osztó hogyan teljesít különböző hullámhosszon. Ez azért fontos, mert a valós világ alkalmazásaiban a száloptikai jelek különböző hullámhosszon működhetnek. A spektrális válasz megismerésével biztosíthatjuk, hogy az elosztó jól működjön a különböző hálózati beállításokban.
Szükség van felszerelésre
A spektrális válasz méréséhez néhány kulcsfontosságú berendezésre van szüksége:
- Fényforrás: A hangolható lézerforrás ideális. Ez lehetővé teszi, hogy változtassa az elosztóba küldött fény hullámhosszát. Ilyen módon tesztelheti az osztó teljesítményét különböző hullámhosszon.
- Teljesítménymérő: Ez az eszköz méri a lámpás teljesítményét az elosztó minden kimeneti portjából. Szüksége lesz egy nagy pontosságú teljesítménymérőre a megbízható eredmények eléréséhez.
- Optikai szálkábelek: Jó minőségű optikai szálkábelek elengedhetetlenek a fényforrás, az elosztó és a teljesítménymérő csatlakoztatásához. Győződjön meg arról, hogy a kábelek megfelelően megszűnnek -e a jelveszteségek elkerülése érdekében.
A mérési folyamat
- Beállítás: Először csatlakoztassa a hangolható lézerforrást a száloptikai PLC splitter bemeneti portjához optikai szálkábel segítségével. Ezután csatlakoztassa az elosztó minden kimeneti portját egy tápegységhez külön optikai szálkábelek segítségével.
- Kezdeti ellenőrzések: A mérés megkezdése előtt ellenőrizze, hogy az összes csatlakozás biztonságos -e. Ellenőrizze a tápegységet, hogy ellenőrizze, hogy helyesen kalibrálja -e. Egy gyors tesztet is elvégezhet egyetlen hullámhosszúsággal, hogy megbizonyosodjon arról, hogy minden a várt módon működik -e.
- Hullámhosszúság: Indítsa el a hangolható lézerforrást, és állítsa be a mérési tartomány kiindulási hullámhosszára. Például 1260 nm -re indulhat. Mérje meg az energiát az egyes kimeneti portoknál az energiamérők segítségével. Ezután növelje a hullámhosszot egy kis lépéssel, mondjuk 1 nm -re, és ismételje meg a teljesítménymérést az egyes kimeneti portokon. Tegye ezt, amíg el nem éri a mérési tartomány végét, amely 1625 nm lehet.
- Adatrögzítés: Ahogy az energiát az egyes hullámhosszon és a kimeneti porton méri, rögzítse az adatokat. Az értékek nyomon követésére használhat egy táblázatot vagy egy adatfoltos szoftvert. Ezeket az adatokat felhasználják a spektrális válaszgörbe ábrázolására.
- Számítások: Miután megkapta az összes adatot, kiszámíthatja az egyes hullámhosszok beillesztési veszteségét és egységességét. A beillesztési veszteség a bemeneti teljesítmény és a kimeneti teljesítmény közötti különbség egy adott hullámhosszon. Az egységesség az adott hullámhosszon a maximális és a minimális kimeneti teljesítmény közötti különbség.
A spektrális válaszgörbe ábrázolása
Az összes adat összegyűjtése után itt az ideje, hogy ábrázolja a spektrális válaszgörbét. Használhat olyan szoftvert, mint az Excel vagy a speciális optikai mérési szoftver. Az x tengelyen ábrázolja a hullámhosszot, és az y -tengelyen ábrázolja a beillesztési veszteséget vagy a kimeneti teljesítményt. Ez a görbe vizuális ábrázolást biztosít arról, hogy az elosztó hogyan teljesít különböző hullámhosszon.
Az eredmények elemzése
- Beillesztési veszteség: Nézze meg a beillesztési veszteség értékeit különböző hullámhosszon. A jó száloptikai PLC -elosztónak alacsony beillesztési veszteséggel kell rendelkeznie a működési hullámhossz -tartományban. A magas beillesztési veszteség jelezheti az elosztó problémáit, például a gyenge gyártási minőséget vagy a károsodást.
- Egységesség: Ellenőrizze az egységesség értékeit. Kívánatos az egységes kimeneti teljesítmény az összes kimeneti porton. Ha nagy különbség van a kimeneti teljesítményben a portok között, akkor ez jel egyensúlyhiányt eredményezhet a hálózatban.
- Csúcsok és mártások: Keresse meg a spektrális válaszgörbében lévő csúcsokat vagy mártást. A csúcsok jelezhetik a rezonancia hatásokat, míg a mártások az abszorpció vagy az interferencia miatt következhetnek be. Ezek a szabálytalanságok befolyásolhatják az elosztó teljesítményét, és tovább kell vizsgálni.
Tippek a pontos méréshez
- Környezeti feltételek: Tartsa a mérési környezetet stabil. A hőmérséklet és a páratartalom befolyásolhatja az elosztó és a mérőberendezés teljesítményét. Próbálja meg elvégezni a mérést ellenőrzött környezetben.
- Kábelkezelés: Győződjön meg arról, hogy az optikai szálkábelek nem hajlandók -e vagy nem csavartak -e túl sokat. A kábelek hajlítása jelveszteségeket okozhat és befolyásolhatja a mérési eredményeket.
- Kalibráció: Rendszeresen kalibrálja a hangolható lézerforrást és az energiamérőket a pontos mérések biztosítása érdekében.
Minőségbiztosítás
Szállóként ezeket a spektrális válaszméréseket elvégezzük az összes száloptikai PLC -osztónkon, mielőtt ügyfeleinknek átadjuk őket. Ez biztosítja, hogy a megosztók megfeleljenek a szükséges minőségi előírásoknak. Részletes nyilvántartást tárolunk az egyes osztók mérési eredményeiről is, amelyeket kérésre meg lehet adni ügyfeleinknek.
Következtetés
A száloptikai PLC splitter spektrális válaszának mérése döntő lépés a száloptikai hálózatokban való teljesítményének biztosításában. A fent vázolt lépések követésével pontosan megmérheti az osztó teljesítményét a különböző hullámhosszon. Függetlenül attól, hogy hálózati telepítő, mérnök vagy egyszerűen érdekli a száloptika, a spektrális válasz mérésének megértése segít megalapozott döntések meghozatalában az osztó kiválasztásakor.
Ha a magas színvonalú száloptikai PLC -osztók piacán tartózkodik, és többet szeretne megtudni termékeinkről, nyugodtan forduljon hozzánk vásárlási konzultációhoz. Azért vagyunk itt, hogy segítsünk megtalálni az Ön igényeinek megfelelő elosztót.
Referenciák
- Száloptikai kommunikációs technológiai kézikönyv
- Optikai szál mérési szabványok
